Eletromagnetismo Campo elétrico e campo magnético Professora Paula Melo Silva

Microfone • Converte uma onda sonora contendo informação num sinal elétrico que contém a mesma informação. Altifalante • Converte o sinal elétrico numa onda sonora cuja informação é a mesma que chegou ao microfone. O microfone e o altifalante são complementares. Há muitos tipos de altifalantes e microfones, tendo em comum a sua função e não o modo de conversão.

Microfones e altifalantes Nikola Tesla Engenheiro eletrotécnico Norteamericano Séculos XIX e XX Eletromagnetismo

Campo magnético Unidade SI é o tesla (T) Pode ser produzido por imanes ou correntes elétricas. Num dado ponto em redor de um íman o campo magnético por ele criado será tanto mais intenso quanto maior for a força magnética (atrativa ou repulsiva) exercida sobre um outro íman aí colocado.

ímanes Objetos que atraem outros que tenham, por exemplo, ferro, níquel ou cobalto na sua composição. Exercem forças de atração e de repulsão. São elementos imprescindíveis em altifalantes, microfones, geradores, motores, computadores, etc. Têm dois polos: Norte e Sul independentemente da sua forma. Não existem polos magnéticos isolados. Partir um íman origina dois novos ímanes.

Como é o campo magnético numa dada região do espaço? O efeito sobre a limalha de ferro permite obter uma figura chamada de espectro do íman. Linhas de campo: linhas imaginárias que caracterizam o campo magnético e que seguem a disposição da limalha de ferro.

Campo magnético e linhas de campo As linhas de campo magnético são linhas imaginárias fechadas (partem e voltam ao íman) e que nunca se cruzam (referentes ao mesmo campo). O campo magnético é tangente, em cada ponto, à linha de campo que passa por esse ponto. O campo magnético num ponto tem o sentido da linha de campo que passa por esse ponto. O campo magnético será tanto mais intenso quanto maior for a densidade das linhas de campo.

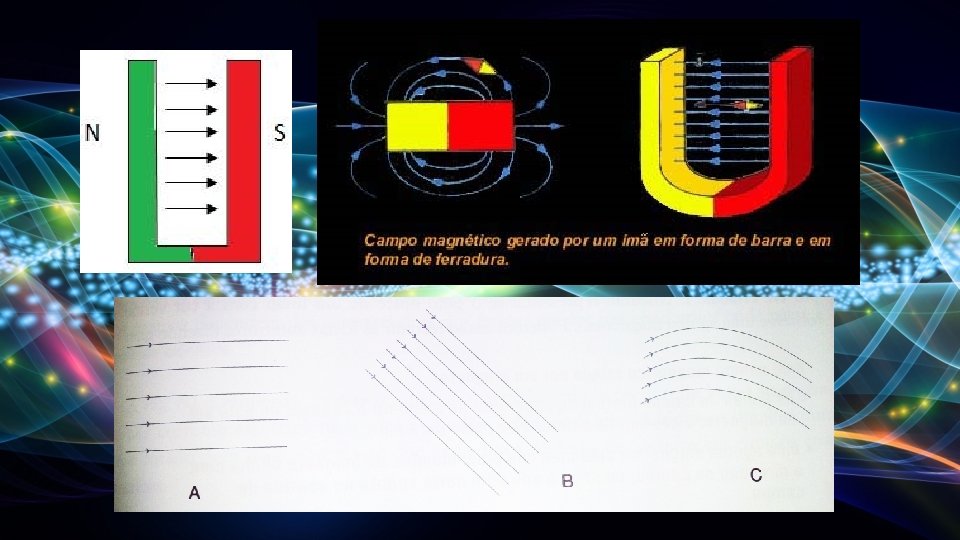

Linhas com a mesma direção Linhas com o mesmo sentido Campo elétrico uniforme Mesma densidade de linhas

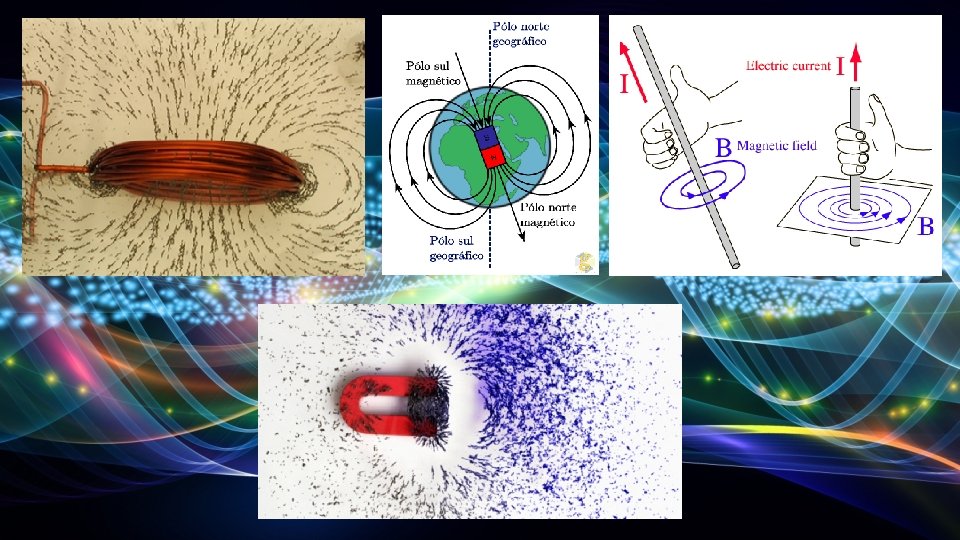

Campo magnéticos criados por correntes elétricas: Oersted estabeleceu pela primeira vez a ligação entre magnetismo e a eletricidade. Um campo magnético criado por um íman não se distingue de um campo magnético criado por uma corrente. A formas dos campos dependem das características dos ímanes ou dos fios condutores onde passa a corrente elétrica.

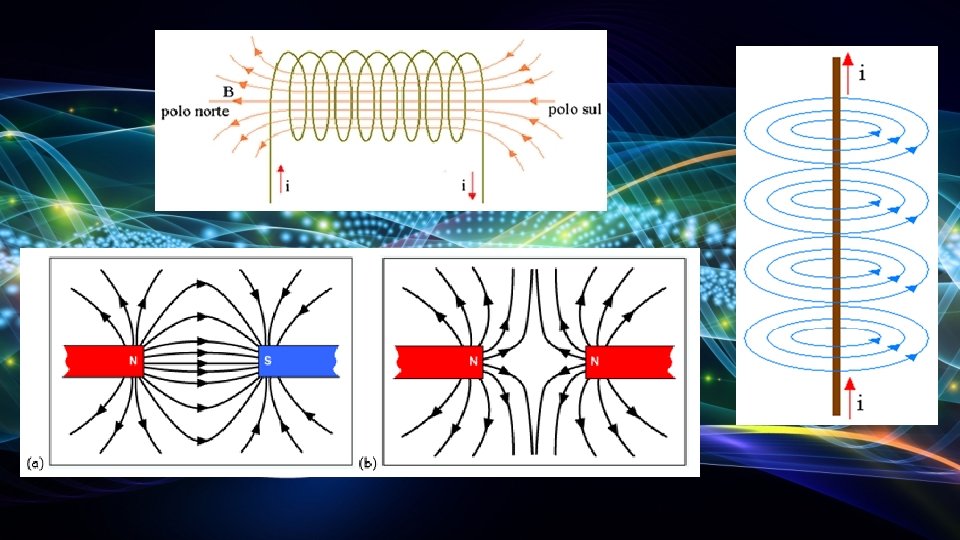

No campo magnético criado por um fio retilíneo longo atravessado por corrente elétrica: As linhas de campo são circulares com centro no fio num plano perpendicular ao fio. O sentido das linhas de campo (e do campo) é dado pela regra da mão direita. O campo magnético tem a mesma intensidade em pontos situados à mesma distância do fio (ou seja sobre a mesma linha de campo). O campo magnético será tanto mais intenso quanto maior for a intensidade de corrente e quanto menor for a distância ao fio. Agulhas magnéticas situadas sobre linhas de campo orientam-se na direção do campo (tangentes às linhas) e apontam no sentido do campo (dado pelo polo norte da agulha).

Campo elétrico e linhas de campo elétrico Cargas elétricas do mesmo sinal repelem-se e cargas de sinal contrário atraem-se. A unidade SI de carga é o coulomb (C). Partículas carregadas criam um campo elétrico em redor de si (fonte ou carga criadora).

O campo elétrico criado por uma partícula carregada num dado ponto tem a direção e sentido da linha que une a partícula e o ponto. O campo elétrico aponta para a carga se esta for negativa e em sentido contrário se a carga for positiva. A intensidade do campo elétrico num dado ponto depende de dois fatores: da carga criadora e da distância a que esse ponto está da carga. Quanto maior a carga criadora maior será o campo. Quanto mais afastado o ponto da carga menos intenso será o campo nesse ponto.

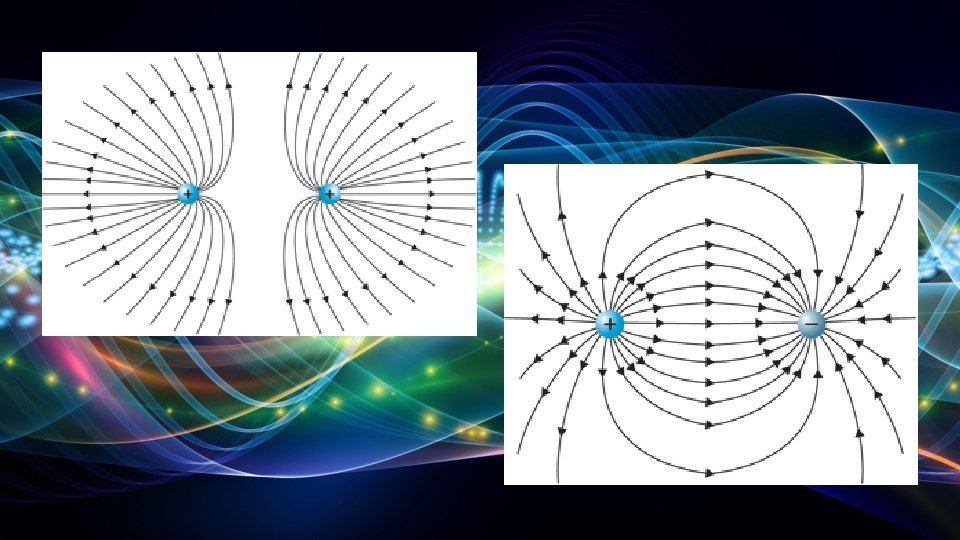

O campo elétrico também pode ser representado pelas suas linhas de campo pois indicam a direção e o sentido do campo elétrico em cada ponto. A intensidade do campo será tanto maior quanto maior for a densidade das linhas. As linhas de campo elétrico não são fechadas: têm origem nas cargas positivas e terminam sempre nas negativas. Também nunca se cruzam. O campo elétrico é tangente, em cada ponto, à linha de campo que passa pelo ponto. Se houver mais do que uma carga a criar um campo elétrico, as linhas de campo têm formas diversas. Num campo elétrico uniforme as linhas de campo são paralelas e retilíenas.

Quando uma partículas com carga é colocada num ponto onde há um campo elétrico fica sujeita a uma força elétrica. O campo elétrico é tanto mais intenso quanto maior a força que atua sobre uma partícula carregada. A força aponta sempre na direção do campo e tem o sentido deste se a carga for positiva e o sentido contrário se a carga for negativa.
