Eletromagnetismo Aula 7 Maria Augusta Constante Puget Magu

Eletromagnetismo – Aula 7 Maria Augusta Constante Puget (Magu)

Indutor (1) �Um indutor é um dispositivo elétrico passivo que armazena energia na forma de campo magnético. �O indutor pode ser utilizado em circuitos como um filtro passa baixa, rejeitando as altas frequências. �Dois (ou mais) indutores acoplados formam um transformador, que é um componente fundamental de qualquer rede elétrica nacional. 2

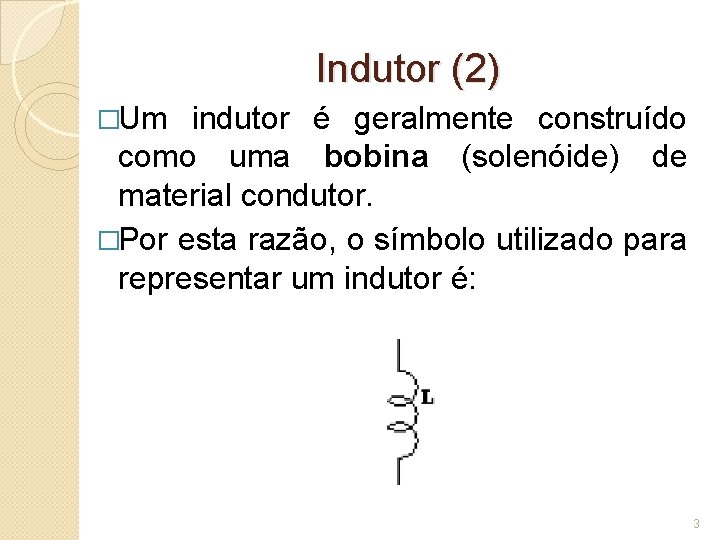

Indutor (2) �Um indutor é geralmente construído como uma bobina (solenóide) de material condutor. �Por esta razão, o símbolo utilizado para representar um indutor é: 3

Indutor (3) �Um fio conduzindo corrente gera um campo magnético ao seu redor. �Para obtermos a direção e o sentido do campo magnético devido a uma corrente i em um fio condutor longo e retilíneo usamos a regra da mão direita. 4

Indutor (4) �Um solenóide é um fio condutor enrolado em uma hélice com as voltas bem próximas entre si. �O papel do solenóide no magnetismo é análogo ao do capacitor de placas paralelas, que produz um campo elétrico intenso e uniforme entre suas placas. 5

Indutor (5) �Um solenóide é usado para produzir um campo magnético uniforme e intenso na região da vizinhança de seus anéis. 6

Indutância (1) � 7

Indutância (1) �A unidade de indutância no SI é o henry (H), em homenagem ao físico americano Joseph Henry, descobridor da lei da indução e contemporâneo de Faraday. �Trata-se de uma unidade derivada: 1 henry = 1 H = 1 T m 2/A 8

Combinação de Indutores (1) �A análise de um circuito pode ser, muitas vezes, simplificada substituindo-se uma combinação de dois ou mais indutores por um único indutor equivalente que tenha a mesma corrente e a mesma queda de potencial que a combinação de indutores. �Duas combinações básicas entre indutores são: ◦ Associação em paralelo. ◦ Associação em série. 9

Indutores em Série (1) Para indutores em série, a indutância equivalente é dada por: 10

Indutores em Paralelo (1) Para indutores em paralelo, a indutância equivalente é dada por: 11

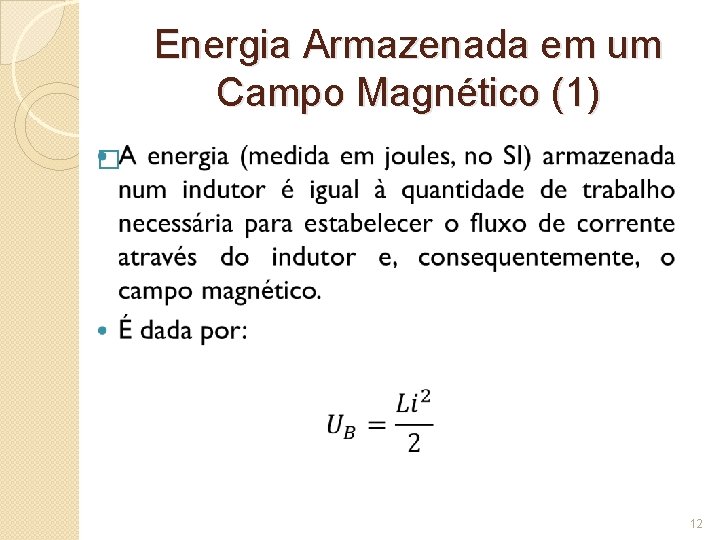

Energia Armazenada em um Campo Magnético (1) � 12

Circuito RL (1) � i E 13

Circuito RL (2) � i E 14

Circuito RL (3) � i 15

Circuito RL (4) � 16

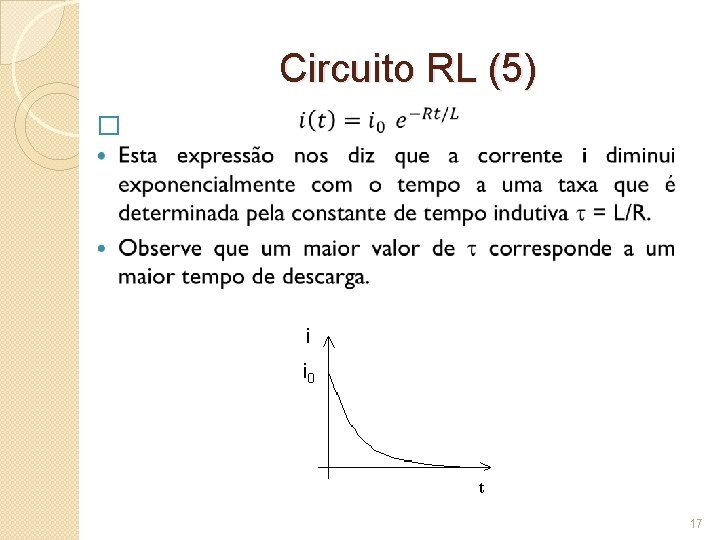

Circuito RL (5) � i i 0 17
