ELETRODIN MICA BÁSICA PRP 02 – Física
Condutores e Isolantes Condutores de eletricidade São os meios materiais nos quais há facilidade de movimento de cargas elétricas, devido à presença de "elétrons livres". Ex: fio de cobre, alumínio, etc. Isolantes de eletricidade São os meios materiais nos quais não há facilidade de movimento de cargas elétricas. Ex: vidro, borracha, madeira seca, etc.
Fonte elétrica As fontes elétricas são fundamentais na compreensão da eletrodinâmica, pois elas que mantém a diferença de potencial (ddp) necessária para a manutenção da corrente elétrica. Num circuito elétrico, a fonte elétrica é representada pelo símbolo abaixo: Símbolo de fonte elétrica no circuito. O pólo positivo (+) representa o terminal cujo potencial elétrico é maior. O pólo negativo (-) corresponde ao terminal de menor potencial elétrico.
Resistores De onde provém o calor fornecido por aparelhos como ferro elétrico, torradeira, chuveiro e secadora elétrica? Por que a lâmpada fica quente depois de acesa? • • Esse aquecimento acontece pela transformação da energia elétrica em calor, fenômeno denominado efeito Joule, decorrente da colisão de elétrons da corrente com outras partículas do condutor. Durante a colisão, a transformação de energia elétrica em calor é integral. Condutores com essa denominados resistores. característica são
Exemplos de resistores

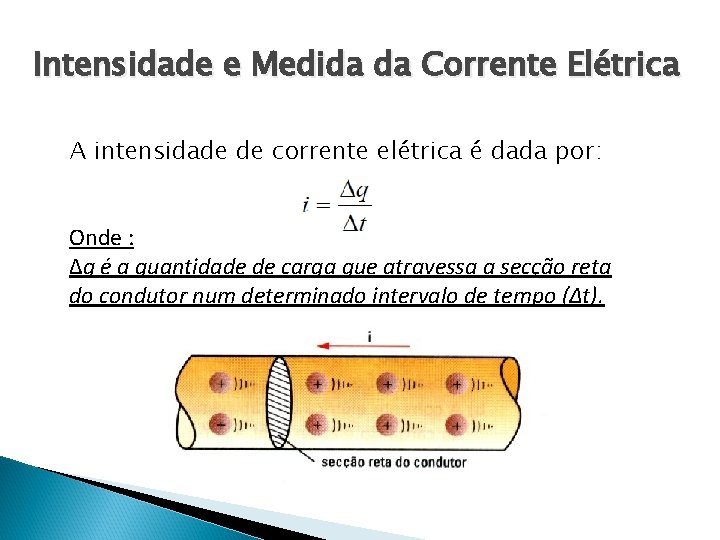

Intensidade e Medida da Corrente Elétrica A intensidade de corrente elétrica é dada por: Onde : Δq é a quantidade de carga que atravessa a secção reta do condutor num determinado intervalo de tempo (Δt).

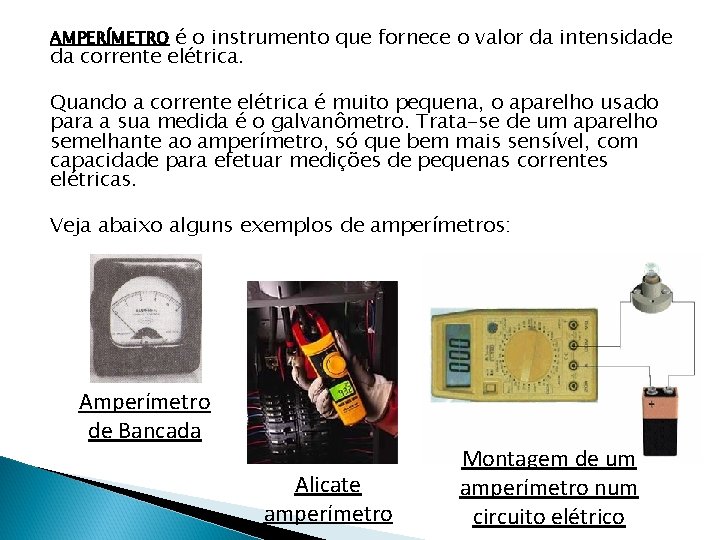

AMPERÍMETRO é o instrumento que fornece o valor da intensidade da corrente elétrica. Quando a corrente elétrica é muito pequena, o aparelho usado para a sua medida é o galvanômetro. Trata-se de um aparelho semelhante ao amperímetro, só que bem mais sensível, com capacidade para efetuar medições de pequenas correntes elétricas. Veja abaixo alguns exemplos de amperímetros: Amperímetro de Bancada Alicate amperímetro Montagem de um amperímetro num circuito elétrico
Potência elétrica Num chuveiro elétrico em funcionamento, que quantidade de energia elétrica é transformada em calor por segundo? Será que tanto no inverno quanto no verão essa quantidade é a mesma? Em Eletrodinâmica, a quantidade de energia transformada por unidade de tempo é denominada potência elétrica.

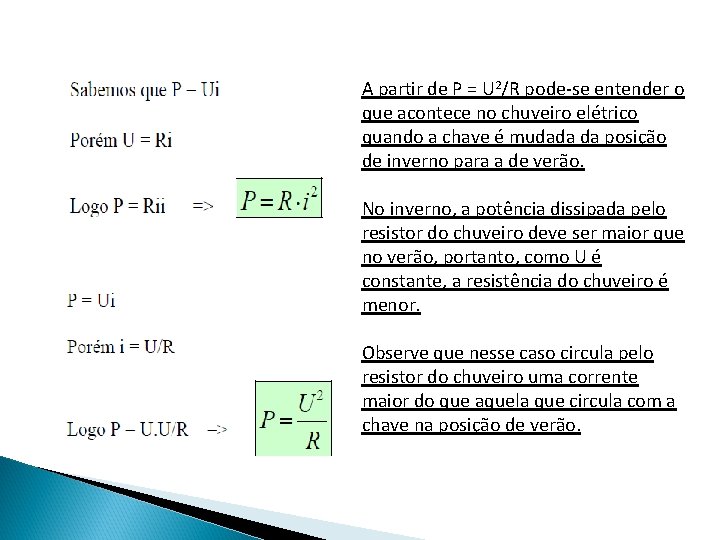

A partir de P = U 2/R pode-se entender o que acontece no chuveiro elétrico quando a chave é mudada da posição de inverno para a de verão. No inverno, a potência dissipada pelo resistor do chuveiro deve ser maior que no verão, portanto, como U é constante, a resistência do chuveiro é menor. Observe que nesse caso circula pelo resistor do chuveiro uma corrente maior do que aquela que circula com a chave na posição de verão.

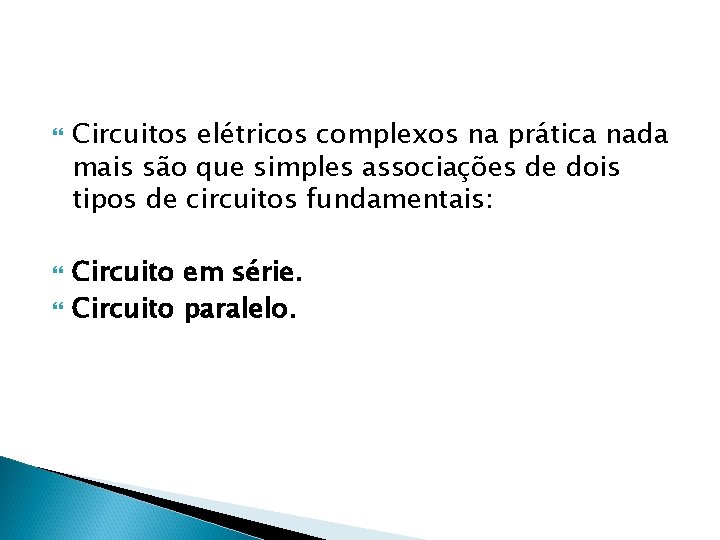

Circuitos elétricos complexos na prática nada mais são que simples associações de dois tipos de circuitos fundamentais: Circuito em série. Circuito paralelo.
Circuito em série Quando as resistências são conectadas uma em seguida da outra A corrente é a mesma em todas elas.
Circuito em série
Circuito em série Quando retiramos uma lâmpada. . .
Circuito em série Quando retiramos uma lâmpada. . . todas se apagam.

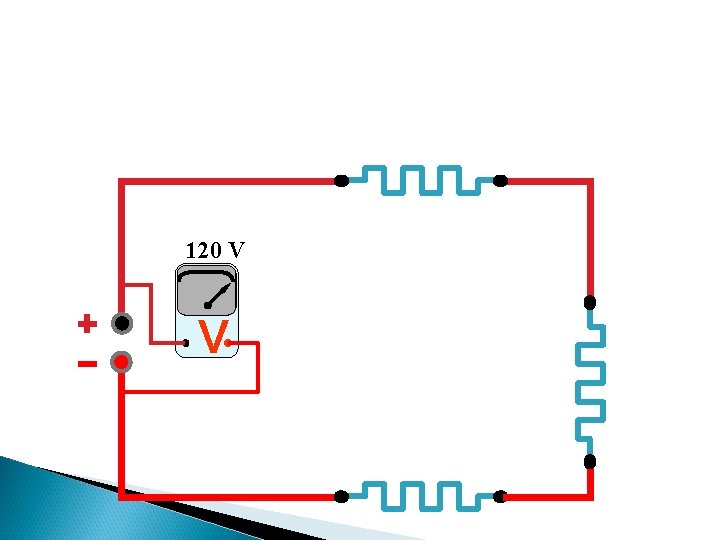

120 V V
120 V V 20 V
2020 VV 120 V V V 40 V
20 V 120 V 60 V V V 40 V
40 V A 120 V 40 V
2 A 20 V A 120 V 40 V 60 V
A A 40 V A 2 A 120 V 40 V

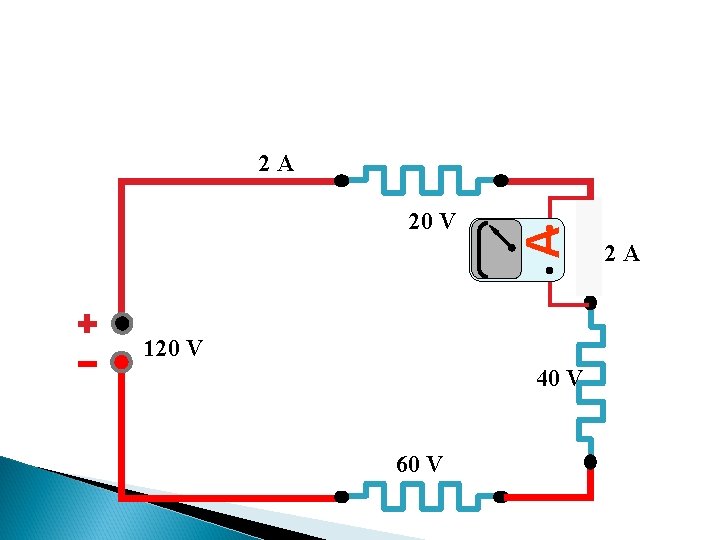

20 V A 2 A 120 V 40 V 60 V 2 A
2 A 40 V A 2 A 120 V A A 40 V
2 A 20 V 2 A 120 V 40 V A 2 A 60 V

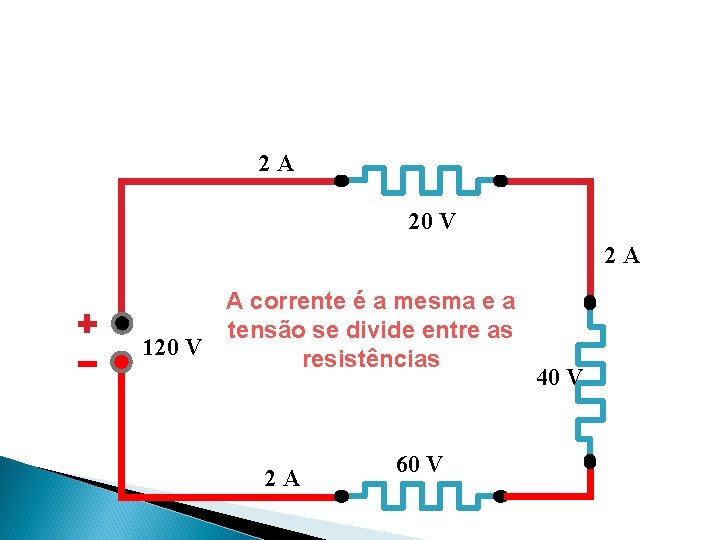

2 A 20 V 2 A A corrente é a mesma e a tensão se divide entre as 120 V resistências 2 A 60 V 40 V
Resistência equivalente Uma única resistência que colocada no lugar das outras, submetida a mesma tensão, permitirá a passagem do mesmo valor de corrente

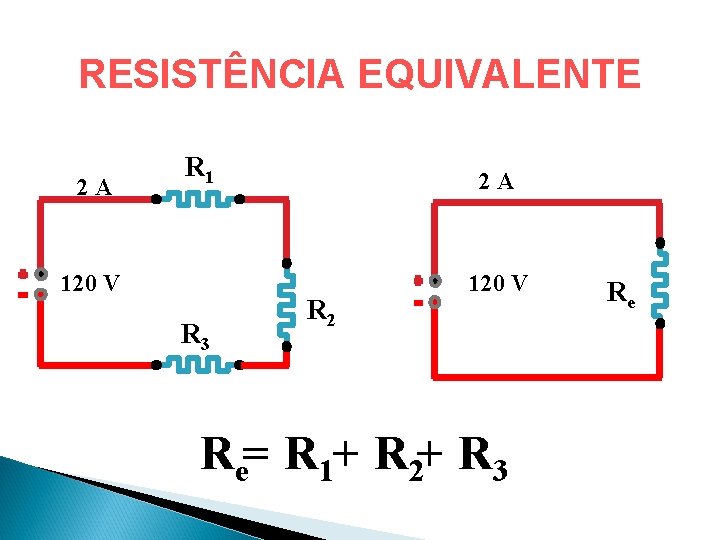

RESISTÊNCIA EQUIVALENTE 2 A R 1 120 V R 3 2 A R 2 120 V Re= R 1+ R 2+ R 3 Re

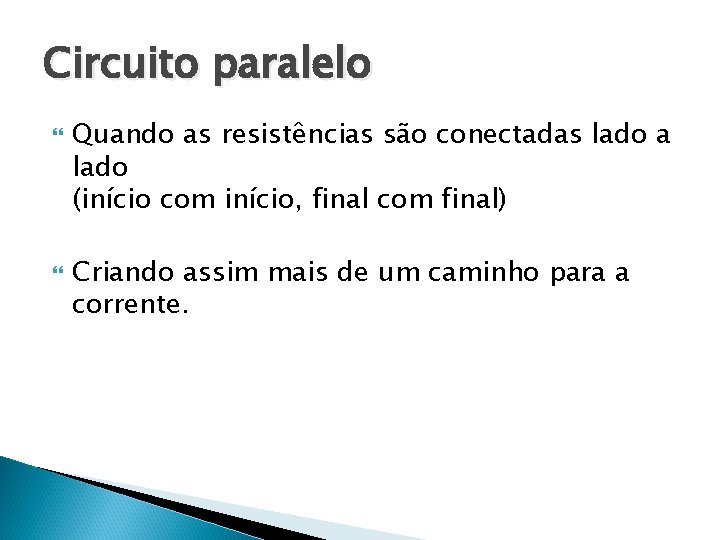

Circuito paralelo Quando as resistências são conectadas lado a lado (início com início, final com final) Criando assim mais de um caminho para a corrente.
Circuito paralelo
Circuito paralelo Quando retiramos uma lâmpada. . .

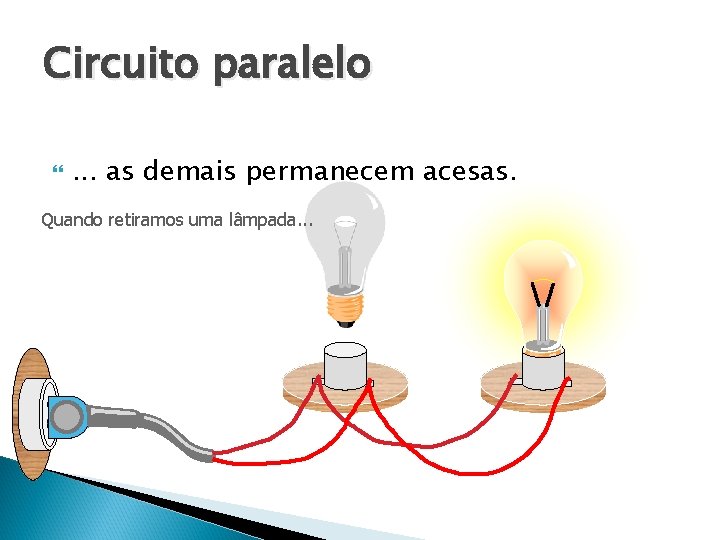

Circuito paralelo . . . as demais permanecem acesas. Quando retiramos uma lâmpada. . .

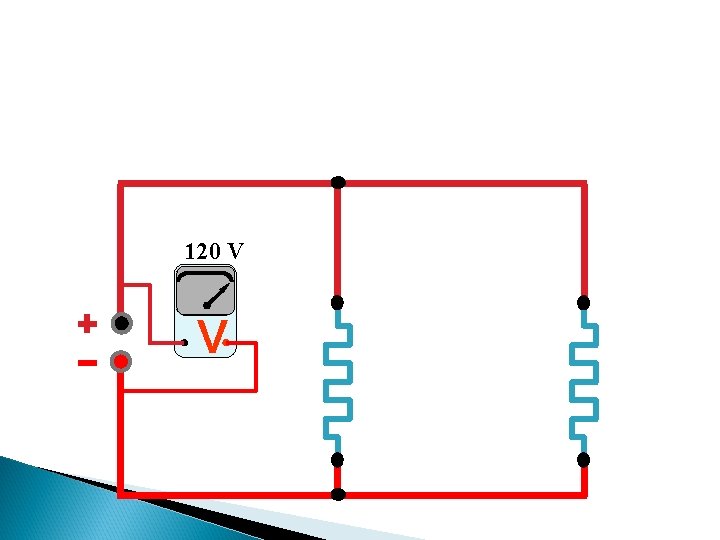

120 V V
120 V V V
120 V V
120 V 120 V V
A 120 V 120 V
2 A A 120 V
A A 2 A A 120 V
A 2 A 1 A 120 V
1 A A A 2 A 120 V
A 2 A 2 A 120 V
A 2 A 1 A 120 V 1 A

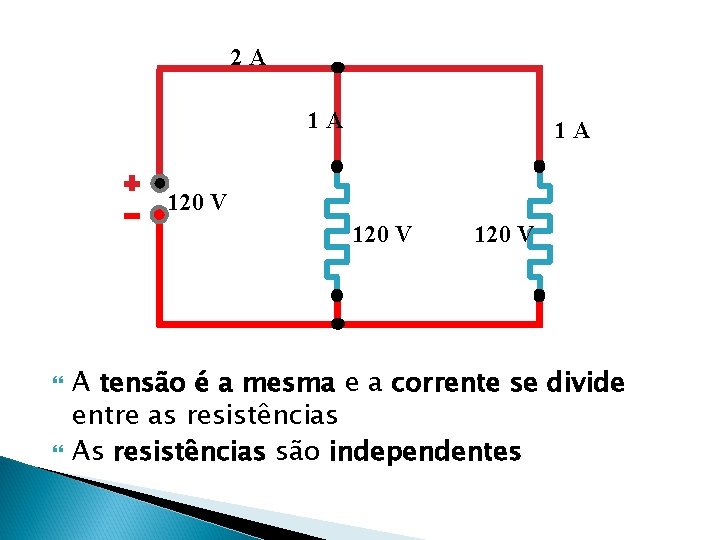

2 A 1 A 1 A 120 V A tensão é a mesma e a corrente se divide entre as resistências As resistências são independentes

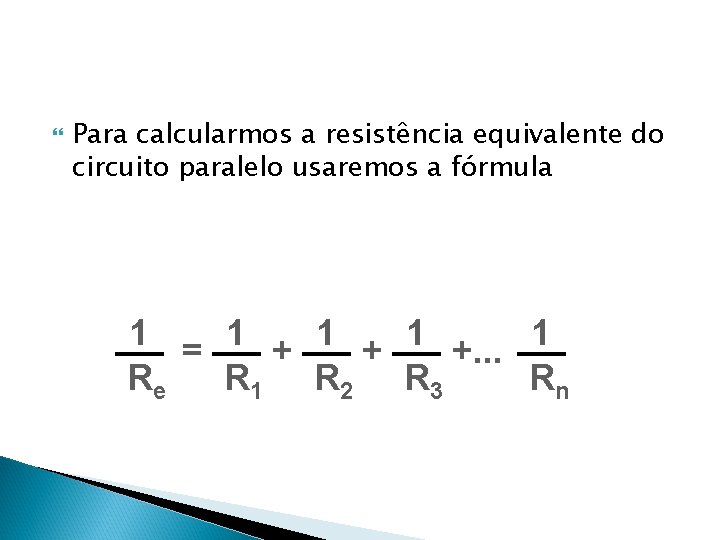

Para calcularmos a resistência equivalente do circuito paralelo usaremos a fórmula 1 = 1 + 1 +. . . 1 Re R 1 R 2 R 3 Rn
Para duas resistências em paralelo usaremos a fórmula R 1 x R 2 Re = R 1 + R 2

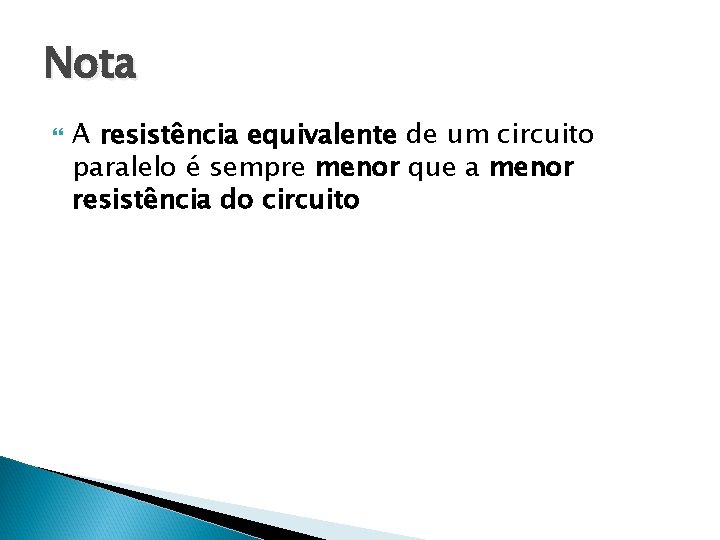

Nota A resistência equivalente de um circuito paralelo é sempre menor que a menor resistência do circuito
Resumo de fórmulas Circuito série Re= R 1+ R 2+ R 3+. . . Rn Circuito paralelo 1 = 1 + 1 +. . . 1 Rn Re R 1 R 2 R 3
Circuito misto Existem resistências, tanto em série como em paralelo. R 1 R 2 R 3 R 6 R 4 R 5 R 7
Exemplo de resistência equivalente de um circuito misto

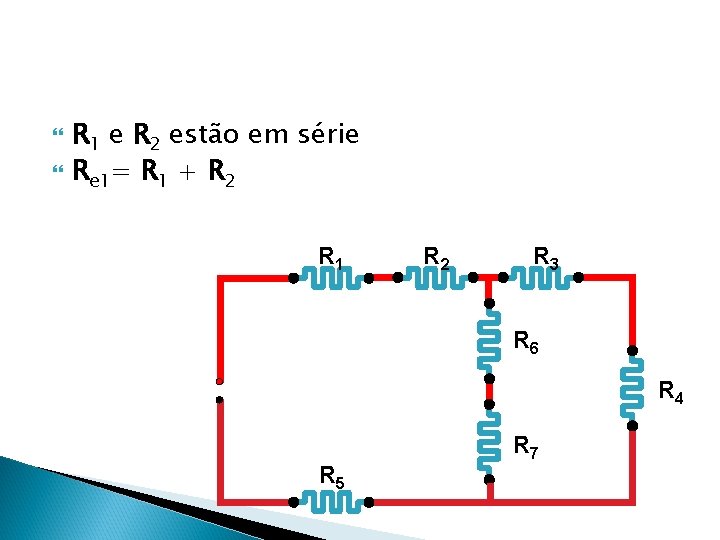

R 1 e R 2 estão em série Re 1= R 1 + R 2 R 1 R 2 R 3 R 6 R 4 R 5 R 7

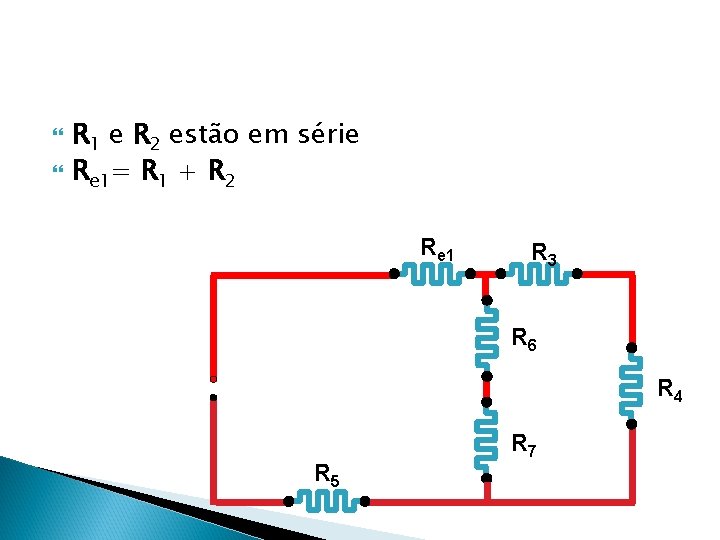

R 1 e R 2 estão em série Re 1= R 1 + R 2 Re 1 R 3 R 6 R 4 R 5 R 7
R 3 e R 4 estão em série Re 2 = R 3 + R 4 Re 1 R 3 R 6 R 4 R 5 R 7
R 3 e R 4 estão em série Re 2 = R 3 + R 4 Re 1 R 6 Re 2 R 7 R 5
R 6 e R 7 estão em série Re 3 = R 6 + R 7 Re 1 R 6 Re 2 R 7 R 5
R 6 e R 7 estão em série Re 3 = R 6 + R 7 Re 1 R e 3 R 5 Re 2
Re 2 e Re 3 estão em paralelo Re 4 = Re 2 x Re 3 Re 2 + Re 3 Re 1 Re 3 R 5 Re 2
Re 1 Re 4 R 5

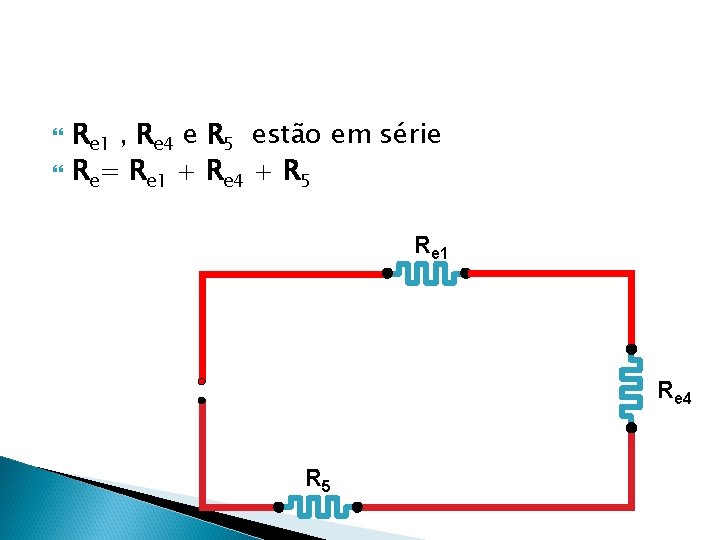

Re 1 , Re 4 e R 5 estão em série Re= Re 1 + Re 4 + R 5 Re 1 Re 4 R 5
Re 1 , Re 4 e R 5 estão em série Re= Re 1 + Re 4 + R 5 Re
FIM!
