Eletrocardiografia Clínica ELETROCARDIOGRAFIA MÓDULO XXIV Cor pulmonale agudo e crônico

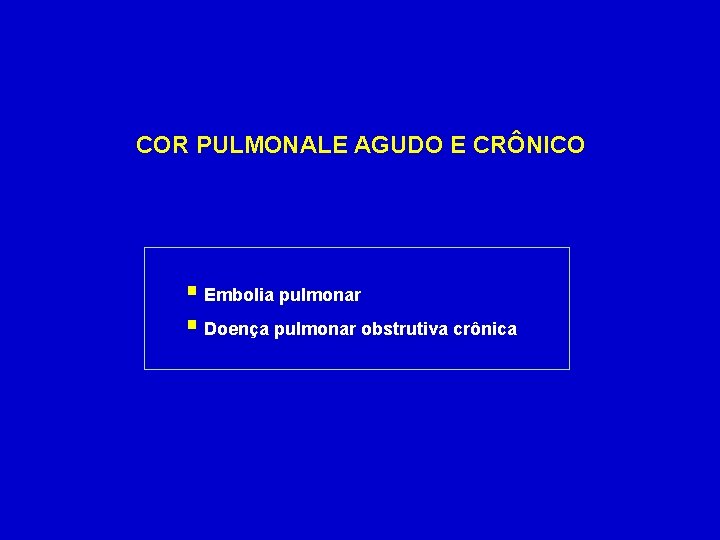

COR PULMONALE AGUDO E CRÔNICO § Embolia pulmonar § Doença pulmonar obstrutiva crônica
COR PULMONALE AGUDO E CRÔNICO § Embolia pulmonar § Doença pulmonar obstrutiva crônica
COR PULMONALE AGUDO E CRÔNICO Embolia pulmonar § Padrão S 1 Q 3 - ( rotação horária no plano frontal ) § Desvio do eixo de QRS para a direita ( no plano frontal ) § Alterações do segmento ST em V 1. V 2. V 3. § Rotação horária no eixo longitudinal § Atraso de condução pelo ramo direito
EMBOLIA PULMONAR Padrão S 1 Q 3 - ( rotação horária no plano frontal ) Rotação horária D 1 00 D 2 + 900 D 3 Padrão S 1 Q 3

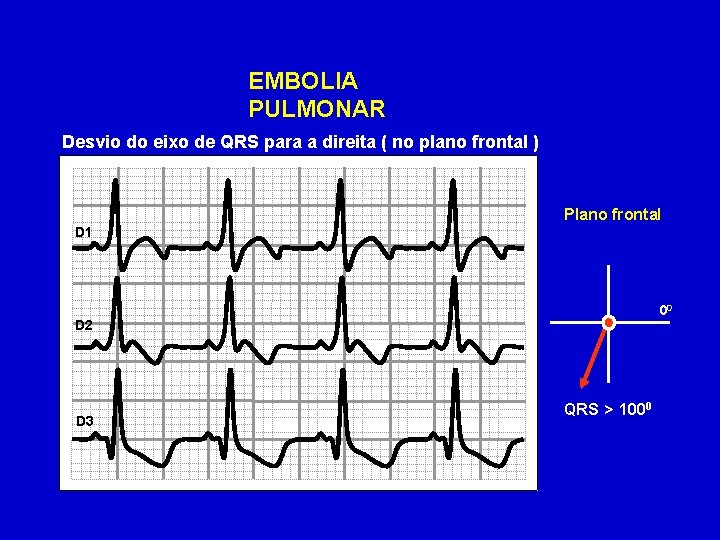

EMBOLIA PULMONAR Desvio do eixo de QRS para a direita ( no plano frontal ) Plano frontal D 1 00 D 2 D 3 QRS > 1000

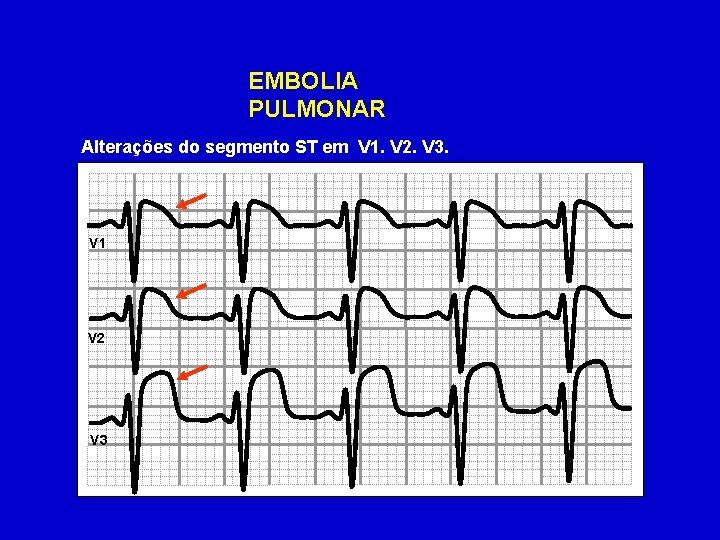

EMBOLIA PULMONAR Alterações do segmento ST em V 1. V 2. V 3. V 1 V 2 V 3
EMBOLIA PULMONAR Rotação horária no eixo longitudinal - anteriorização do VD V 1 Eixo longitudinal V 3 V 6 V 5 V 4 V 1 V 5 V 2 VD V 3

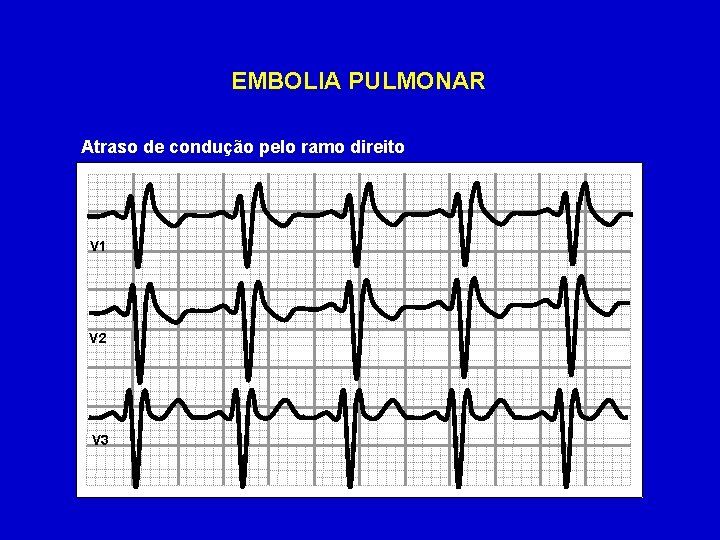

EMBOLIA PULMONAR Atraso de condução pelo ramo direito V 1 V 2 V 3

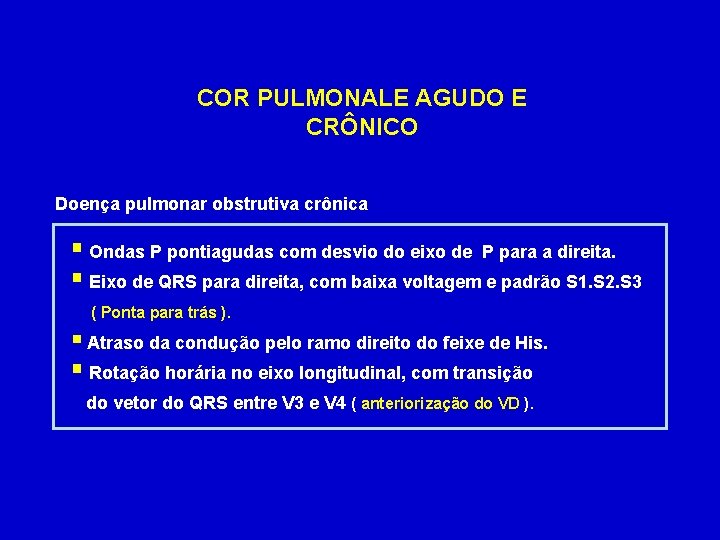

COR PULMONALE AGUDO E CRÔNICO Doença pulmonar obstrutiva crônica § Ondas P pontiagudas com desvio do eixo de P para a direita. § Eixo de QRS para direita, com baixa voltagem e padrão S 1. S 2. S 3 ( Ponta para trás ). § Atraso da condução pelo ramo direito do feixe de His. § Rotação horária no eixo longitudinal, com transição do vetor do QRS entre V 3 e V 4 ( anteriorização do VD ).
DOENÇA PULMONAR OBSTRUTIVA CRÔNICA Ondas P pontiagudas com de eixo de P para a direita, QRS para direita, com baia voltagem e padrão S 1. S 2. S 3. ( Ponta para trás ) D 1 Plano frontal 00 D 2 900 P ± 1200 QRS > 1200 D 3
DOENÇA PULMONAR OBSTRUTIVA CRÔNICA Atraso da condução pelo ramo direito do feixe de His V 1
DOENÇA PULMONAR OBSTRUTIVA CRÔNICA Rotação horária no eixo longitudinal com anteriorização do VD ( transição QRS entre V 3 e V 4 ) Eixo longitudinal V 1 V 2 V 6 V 5 V 3 V 1 V 2 VD V 4 V 3
Eletrocardiografia Clínica Obrigado Rubens Nassar Darwich
