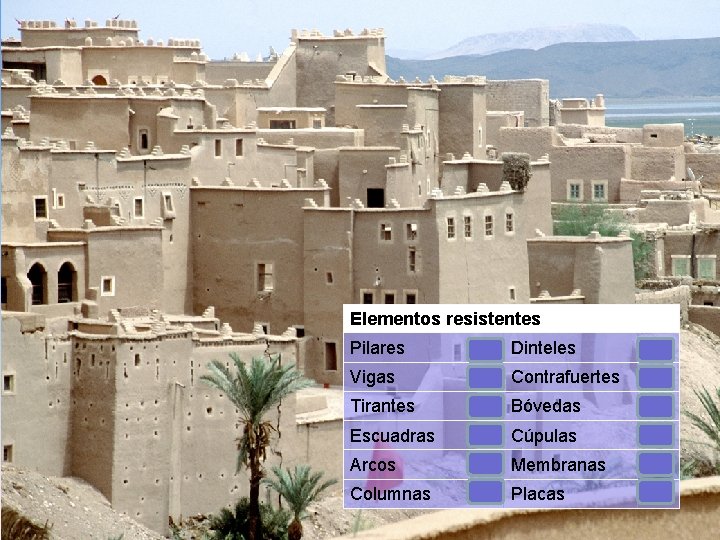

Elementos resistentes Pilares Dinteles Vigas Contrafuertes Tirantes Bóvedas Escuadras Cúpulas Arcos Membranas Columnas Placas

Pilares Son los apoyos verticales sobre los que descansan las vigas y el resto de la estructura. Soportan esfuerzos de compresión, debidos al peso de los elementos que se apoyan sobre ellos.

Vigas Son piezas horizontales con forma de prisma rectangular. Se apoyan sobre dos puntos y su misión es la de soportar las cargas de la estructura y transmitirlas a los pilares. Están sometidas a esfuerzos de flexión en toda su longitud y de cizalla en los puntos de apoyo sobre los pilares.

Tirantes Son cables inextensibles que se emplean para sujetar o colgar vigas o para estabilizar los elementos verticales de la estructura. Tienen que soportar esfuerzos de tracción.

Escuadras Son triángulos rectángulos que se emplean para reforzar la estructura.

Arcos Son elementos con forma curvilínea que se apoyan sobre dos pilares. Están formados por piezas en forma de cuña que transmiten los esfuerzos de unas a otras hasta los soportes que las sustentan y desde estos hasta el suelo. Están sometidos a esfuerzos de compresión.

Columnas Cumplen la misma función que los pilares, pero su sección es circular en vez de ser poligonal.

Dinteles Son elementos horizontales que salvan un espacio libre entre dos apoyos. Se emplean para abrir huecos en los muros, para crear ventanas y puertas.

Contrafuertes Son pilares que se colocan ados a los muros para reforzarlos y aguantar su empuje.

Bóvedas Son estructuras curvas que se apoyan en muros, pilares o columnas. Se engendran mediante la repetición de arcos.

Cúpulas Son bóvedas semiesféricas que se utilizan como cubierta y ejercen el mismo empuje en todas las direcciones.

Membranas Son superficies flexibles que soportan cargas mediante el desarrollo de esfuerzos de tracción.

Placas Se apoyan sobre el suelo o sobre las vigas. Distribuyen las cargas por toda su superficie, mediante flexión.
