Elementos fundamentales del mapa

Título – es el elemento que nos permite identificar el asunto que está representado en el mapa. España Mapa físico Orientación Normalmente aparece en la forma de rosa de los vientos. En la mayor parte de los casos indica la dirección Norte. N Leyenda - Sirve para ayudarnos a conocer el significado de los colores, de los símbolos y de los signos convencionales usados en el mapa. Escala – Es el elemento del mapa que establece la relación entre el área representada en ese mapa y la correspondiente área en la realidad. Puede estar representada en una forma gráfica o en una forma numérica.

ESCALA Escala Numérica 1/250 000 o 1: 250 000 Escala Numérica representada de la siguiente manera: "uno es a doscientos cincuenta mil", esto significa que 1 centímetro en el mapa corresponde a 250. 000 centímetros en la realidad. Cuanto Mayor es el denominador, menor la escala, menos detalles Cuanto menor el denominador, Mayor la escala, más detalles

Ejemplos de mapas a distintas escalas de la misma región Escala: 1: 500. 000 Escala: 1: 50. 000 Cada 1 cm = 5000 m Cada 1 cm = 500 m

EJERCICIO La distancia entre dos ciudades en un mapa de escala 1: 1. 000 es de 6 cm. ¿Cuál es la distancia real entre ellas? Regla de tres simple Convertir los 1. 000 cm de la escala en Km La distancia real es de 60 kilómetros

EJERCICIO La distancia entre dos ciudades en un mapa de escala 1: 100. 000 es de 5 cm. ¿Cuál es la distancia real entre ellas? E -> 100. 000 d: 5 cm D: ? ? km Convertir los 100. 000 cm en kilómetros Cada 1 cm del mapa equivale a 1 km en la realidad 5 cm en el mapa equivalen a 5 km en la realidad

EJERCICIO La distancia real entre dos ciudades en un mapa de escala 1: 2500. 000 es de 50 km. ¿Cuál es la distancia en el mapa entre ellas?

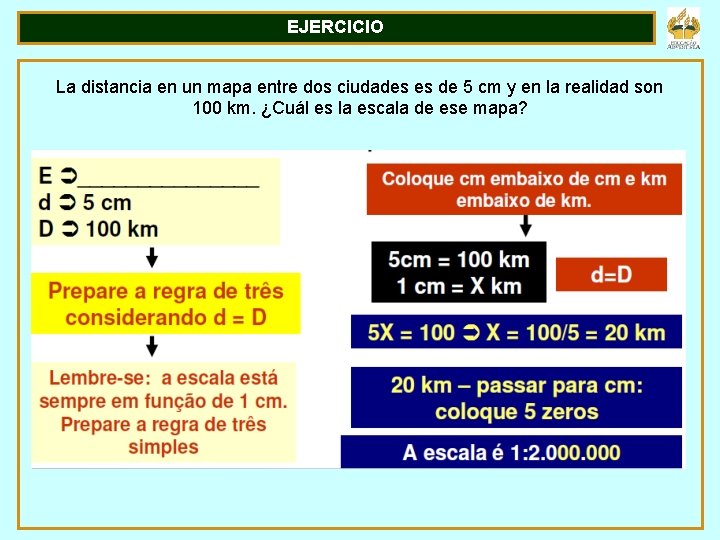

EJERCICIO La distancia en un mapa entre dos ciudades es de 5 cm y en la realidad son 100 km. ¿Cuál es la escala de ese mapa?

Ejercicio de clase con escalas Indica la etapa más larga y la distancia recorrida: Lisboa / Reikiavik: 9, 5 cm 9, 5 X 500 = 4. 750 km 9, 5 5 5, 5 6, 7 Calcula la distancia recorrida en la etapa más corta; Bakú / S. Petesburg: 5 cm 5 X 500 = 2. 500 km ¿Qué distancia total recorrimos en nuestro viaje? . 26, 7 cm = 13. 350 km 1: 50. 000 cm = 500 Km Ciudades Escala Distancia en el Mapa Distancia Real 1. Lisboa- Atenas 1: 35 000 7, 3 cm 2. 555 1. Lisboa- Dublin 1: 25 000 6, 0 cm 1. 500 1. Lisboa - París 1: 30 000 4, 6 cm 1. 380

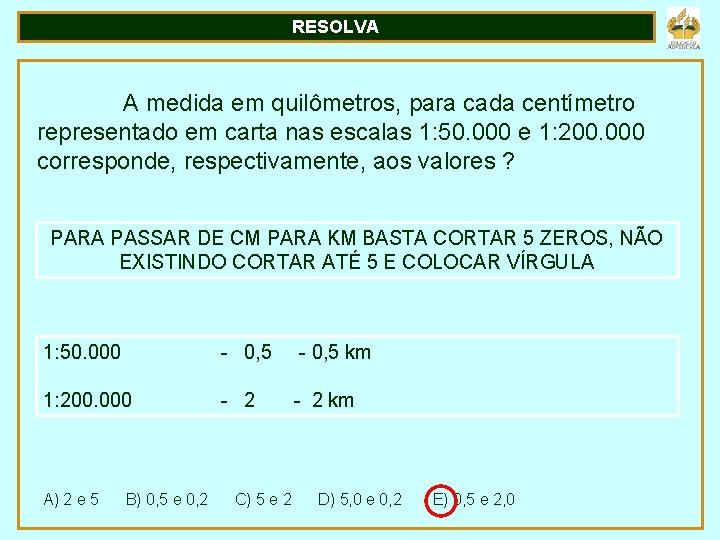

RESOLVA A medida em quilômetros, para cada centímetro representado em carta nas escalas 1: 50. 000 e 1: 200. 000 corresponde, respectivamente, aos valores ? PARA PASSAR DE CM PARA KM BASTA CORTAR 5 ZEROS, NÃO EXISTINDO CORTAR ATÉ 5 E COLOCAR VÍRGULA 1: 50. 000 - 0, 5 km 1: 200. 000 - 2 km A) 2 e 5 B) 0, 5 e 0, 2 C) 5 e 2 D) 5, 0 e 0, 2 E) 0, 5 e 2, 0

RESOLVA Imagine a seguinte situação, você está no início de uma avenida e deseja ir até o “shopping Center” que se situa no final desta avenida. De posse da planta da cidade você quer saber exatamente quantos metros terá de andar até chegar ao “shopping center”, sabendo que a planta da cidade está representada em uma escala de 1: 5. 000 e que a distância do ponto que você está até o “shopping center” representado mede 40 cm. Assim você terá de andar ? 1 cm – 50 m E = 1: 5. 000 40 cm – x m d = 40 cm D=? X = 40 * 50 X = 2000 metros Primeiramente observe que LETRA C a resposta está em METROS. A) 20 metros B) 200 metros C) 2000 metros D) 40 metros E) 400 metros

RESOLVA Em um mapa de escala não referida, a menor distância entre duas cidades é de 6 cm. Como a distância real entre elas, em linha reta, é de 48 km, podemos afirmar que o mapa foi desenhado na escala de: Para resolver este exercício lembre-se que d = D – 48 km – x km 6 X = 48 / 6 d = 6 cm D = 48 km E=? A) 1: 850. 000 6 cm 1 cm X = 8 km Adicione 5 (zeros) para passar pra cm e temos: 1: 800. 000 B) 1: 80. 000 C) 1: 2. 000 D) 1: 800. 000 E) 1: 8. 000

RESOLVA Em um mapa de um determinado país construído na escala 1: 800. 000, a distância do ponto extremo Norte ao Sul é de 9 cm. Em outro mapa do mesmo país, a distância do ponto extremo Norte ao Sul é de 4 cm. Em que escala foi confeccionado o 2º mapa? São duas questões em uma, resolva a primeira parte achando o D. Para resolver a segunda parte lembre-se que d = D E = 1: 800. 000 d = 9 cm D=? d = 4 cm D = 72 km E=? 1 cm 9 cm 4 cm 1 cm – 8 km – x km X=9*8 X = 72 km 4 X = 72 / 4 X = 18 km Adicione 5 (zeros) para passar pra cm e temos: 1: 1. 800. 000 D = 72 km A) 1: 1. 800. 000 B) 1: 80. 000 – 72 km – x km C) 1: 1. 2000 D) 1: 1. 400. 00 E) 1: 8. 000

RESOLVA Em um mapa de um determinado país construído na escala 1: 800. 000, a distância do ponto extremo Norte ao Sul é de 9 cm. Em outro mapa do mesmo país, a distância do ponto extremo Norte ao Sul é de 4 cm. Em que escala foi confeccionado o 2º mapa?
