Elementi strutturali in legno I legnami si possono dividere in tre categorie: (a seconda della funzione cui sono preposti i singoli elementi strutturali) - strutture portanti complesse (capriate o incavallature) - grossa armatura (travi di colmo, falsi puntoni o paradossi, terzere, arcarecci o correnti, converse o cantonali, banchine o radici) - orditura minuta (travicelli o travetti, correntini o listelli) Corso di Consolidamento e Recupero - Il Legno 1

Strutture inclinate di copertura l Strutture spingenti alla lombarda alla romana alla piemontese Corso di Consolidamento e Recupero - Il Legno 2

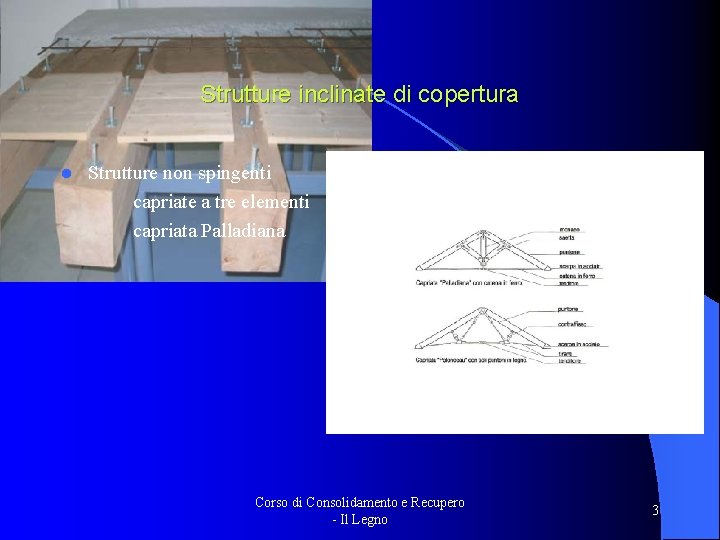

Strutture inclinate di copertura l Strutture non spingenti capriate a tre elementi capriata Palladiana Corso di Consolidamento e Recupero - Il Legno 3

Capriate in legno Corso di Consolidamento e Recupero - Il Legno 4

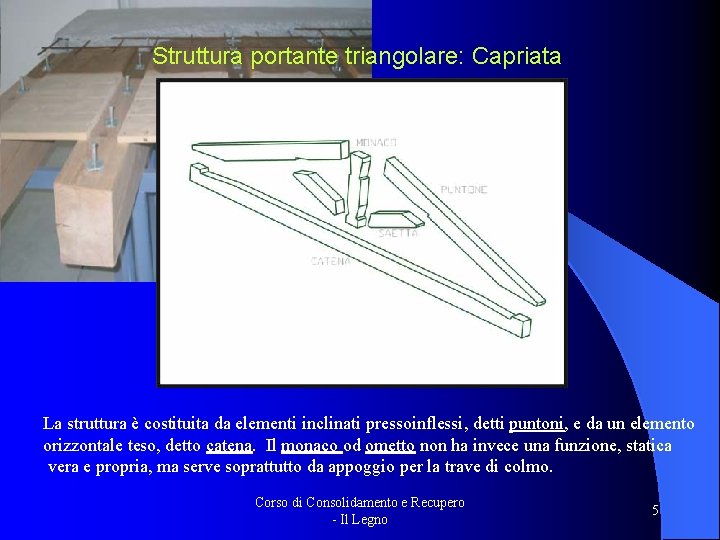

Struttura portante triangolare: Capriata La struttura è costituita da elementi inclinati pressoinflessi, detti puntoni, e da un elemento orizzontale teso, detto catena. Il monaco od ometto non ha invece una funzione, statica vera e propria, ma serve soprattutto da appoggio per la trave di colmo. Corso di Consolidamento e Recupero - Il Legno 5

Capriate in legno Corso di Consolidamento e Recupero - Il Legno 6

I collegamenti Il sistema di collegamento è scelto in base 1. al tipo di resistenza che deve garantire 2. alle condizioni geometriche della struttura. La rigidità del collegamento è direttamente proporzionale all'estensione del mezzo collegante le superfici di contatto. Segue che i collegamenti per incollaggio risultano più rigidi rispetto a quelli con chiodi, mentre quelli con bulloni sono i più deformabili. Corso di Consolidamento e Recupero - Il Legno 7

La pecca (intaglio) permette un appoggio orizzontale per lo scarico dei carichi verticali ed evita il taglio in pendenza dei portanti, conseguente riduzione della superficie efficace, o necessità di appoggio di spigolo della struttura secondaria alla principale. Giunti a dente Corso di Consolidamento e Recupero - Il Legno 8

Tipologie di collegamenti 1. con chiodi, 2. con bulloni, 3. a biette o caviglie, 4. per incollaggio. Collegamenti con chiodi: - diametro dei chiodi è funzione dello spessore minimo degli elementi da collegare. - sezione dei chiodi circolare, triangolare, a croce o elicoidale. Collegamenti con bulloni: simile a quello con chiodi, ma deve tenere conto di alcuni criteri fondamentali: 1. semplicità di realizzazione del giunto nella fase di messa in opera; 2. inclinazione delle forze agenti rispetto alla direzione delle fibre; 3. rispetto degli spessori minimi degli elementi da collegare e delle distanze minime tra gli elementi di collegamento; 4. calcolo della massima resistenza in esercizio. Corso di Consolidamento e Recupero - Il Legno 9

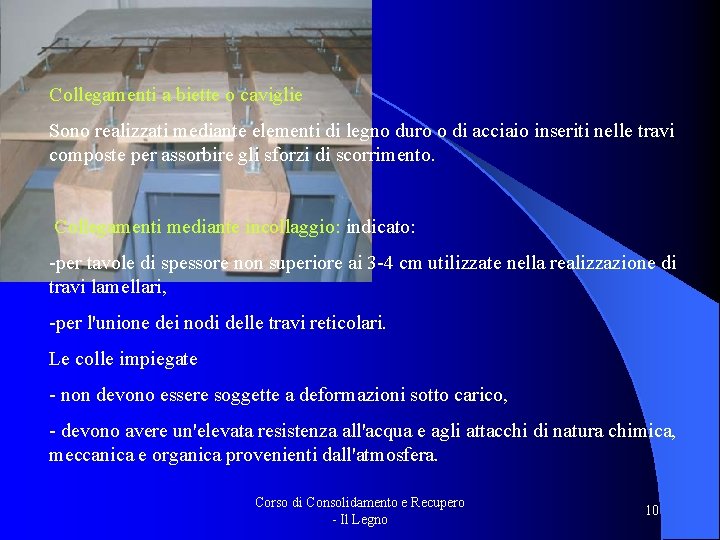

Collegamenti a biette o caviglie Sono realizzati mediante elementi di legno duro o di acciaio inseriti nelle travi composte per assorbire gli sforzi di scorrimento. Collegamenti mediante incollaggio: indicato: -per tavole di spessore non superiore ai 3 -4 cm utilizzate nella realizzazione di travi lamellari, -per l'unione dei nodi delle travi reticolari. Le colle impiegate - non devono essere soggette a deformazioni sotto carico, - devono avere un'elevata resistenza all'acqua e agli attacchi di natura chimica, meccanica e organica provenienti dall'atmosfera. Corso di Consolidamento e Recupero - Il Legno 10

Corso di Consolidamento e Recupero - Il Legno 11

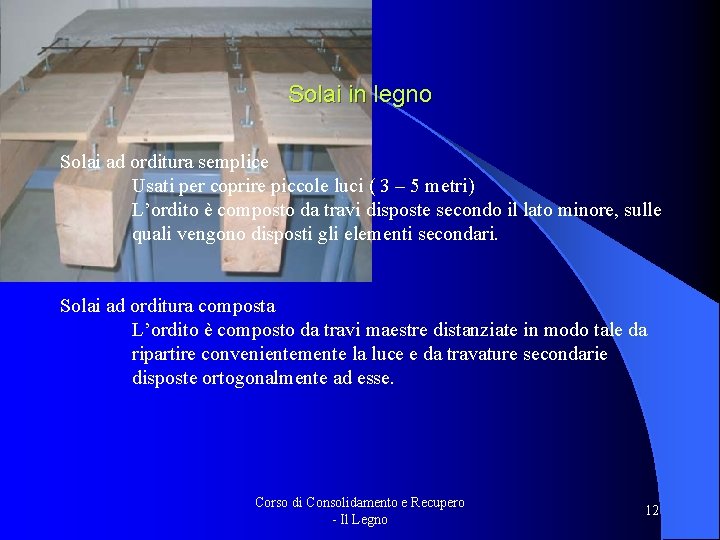

Solai in legno Solai ad orditura semplice Usati per coprire piccole luci ( 3 – 5 metri) L’ordito è composto da travi disposte secondo il lato minore, sulle quali vengono disposti gli elementi secondari. Solai ad orditura composta L’ordito è composto da travi maestre distanziate in modo tale da ripartire convenientemente la luce e da travature secondarie disposte ortogonalmente ad esse. Corso di Consolidamento e Recupero - Il Legno 12

Solai in legno Solaio a orditura doppia Solaio a orditura semplice Corso di Consolidamento e Recupero - Il Legno 13

Tecniche di intervento su solai Le tecniche di intervento sono: I RINFORZI Aggiunta di elementi di rinforzo in: - legno massiccio, legno lamellare; - profili in acciaio; - conglomerati di resina epossidica; - sistema misto legno-cls; - sistema connettori. LE RICOSTRUZIONI Asportazione del legno ammalorato e ricostruzione con: - legno massiccio, legno lamellare; - conglomerati di resina epossidica. Corso di Consolidamento e Recupero - Il Legno 14

Sistema Misto: Legno – cls Corso di Consolidamento e Recupero - Il Legno 15

Corso di Consolidamento e Recupero - Il Legno 16

Sistema Misto: Legno – cls con Traliccio LPR Corso di Consolidamento e Recupero - Il Legno 17

Corso di Consolidamento e Recupero - Il Legno 18

Corso di Consolidamento e Recupero - Il Legno 19

Teatro La Fenice - Venezia Solaio misto legno - calcestruzzo Corso di Consolidamento e Recupero - Il Legno 20

Complesso di Piazza Manin - Venezia d i Rimozione vecchie pavimentazioni p l e s s o Inserimento connettori con interposizione di foglio monolucido e rete saldata. Ancoraggio mediante barre di armatura Esecuzione del getto di cls. I solai sono stati preventivamente puntellati Corso di Consolidamento e Recupero - Il Legno 21

Consolidamento di un solaio mediante realizzazione di una trave composta in legno-calcestruzzo Corso di Consolidamento e Recupero - Il Legno 22

Consolidamento di un solaio mediante realizzazione di una struttura composta Corso di Consolidamento e Recupero - Il Legno 23

Consolidamento di una trave con tavola d’intradosso collaborante e connettori lignei Corso di Consolidamento e Recupero - Il Legno 24

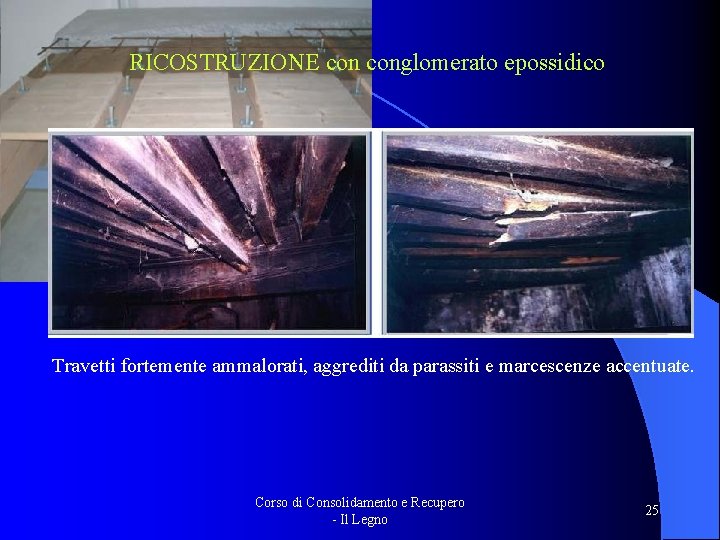

RICOSTRUZIONE conglomerato epossidico Travetti fortemente ammalorati, aggrediti da parassiti e marcescenze accentuate. Corso di Consolidamento e Recupero - Il Legno 25

RICOSTRUZIONE conglomerato epossidico Stuccatura Applicazione del rinforzo con resina Corso di Consolidamento e Recupero - Il Legno 26

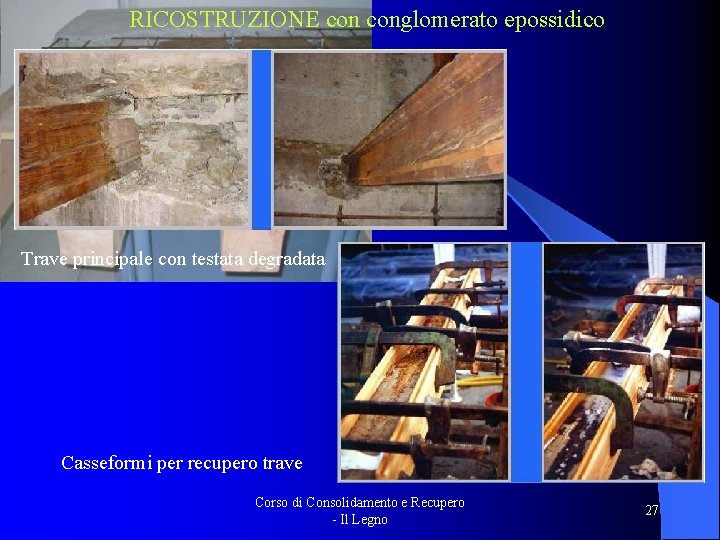

RICOSTRUZIONE conglomerato epossidico Trave principale con testata degradata Casseformi per recupero trave Corso di Consolidamento e Recupero - Il Legno 27

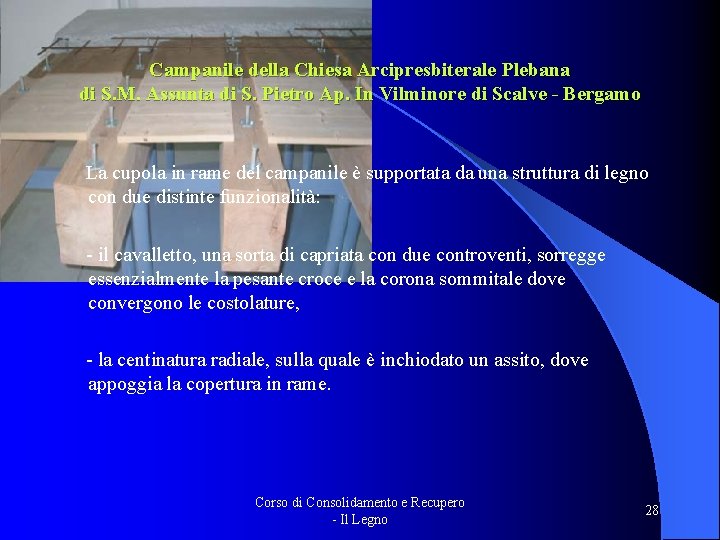

Campanile della Chiesa Arcipresbiterale Plebana di S. M. Assunta di S. Pietro Ap. In Vilminore di Scalve - Bergamo La cupola in rame del campanile è supportata da una struttura di legno con due distinte funzionalità: - il cavalletto, una sorta di capriata con due controventi, sorregge essenzialmente la pesante croce e la corona sommitale dove convergono le costolature, - la centinatura radiale, sulla quale è inchiodato un assito, dove appoggia la copertura in rame. Corso di Consolidamento e Recupero - Il Legno 28

Corona sommitale della Cupola Aggancio puntone di controvento Corso di Consolidamento e Recupero - Il Legno 29

Trave di base distrutta dai funghi Monaco infestato da Serpula lacrimans Corso di Consolidamento e Recupero - Il Legno 30

Da non fare …. . Corso di Consolidamento e Recupero - Il Legno 31

Corso di Consolidamento e Recupero - Il Legno 32

Corso di Consolidamento e Recupero - Il Legno 33

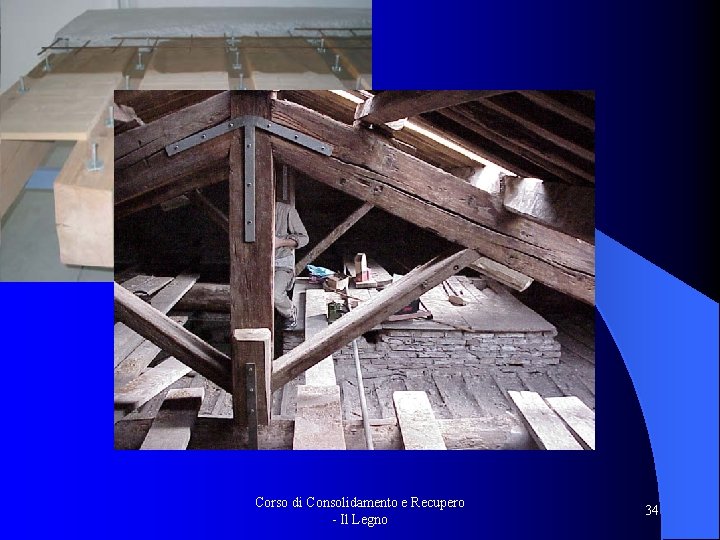

Corso di Consolidamento e Recupero - Il Legno 34

Necessità di interventi Corso di Consolidamento e Recupero - Il Legno 35

Corso di Consolidamento e Recupero - Il Legno 36

Corso di Consolidamento e Recupero - Il Legno 37
