ELEMENTELE GEOMETRICE ALE FILETULUI CLASIFICAREA FILETELOR DEFINIII Filetarea

- ELEMENTELE GEOMETRICE ALE FILETULUI -CLASIFICAREA FILETELOR

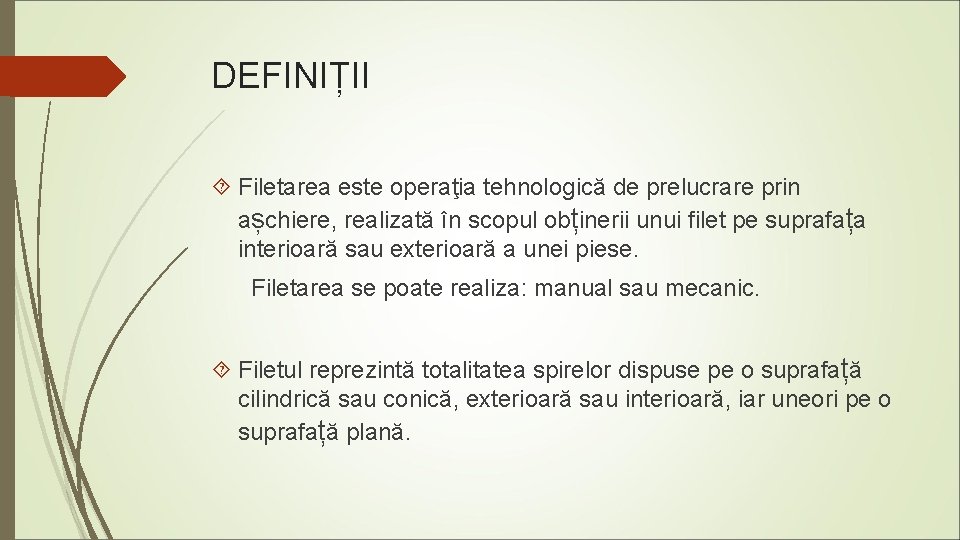

DEFINIȚII Filetarea este operaţia tehnologică de prelucrare prin așchiere, realizată în scopul obținerii unui filet pe suprafața interioară sau exterioară a unei piese. Filetarea se poate realiza: manual sau mecanic. Filetul reprezintă totalitatea spirelor dispuse pe o suprafață cilindrică sau conică, exterioară sau interioară, iar uneori pe o suprafață plană.

ELEMENTELE GEOMETRICE ALE FILETULUI

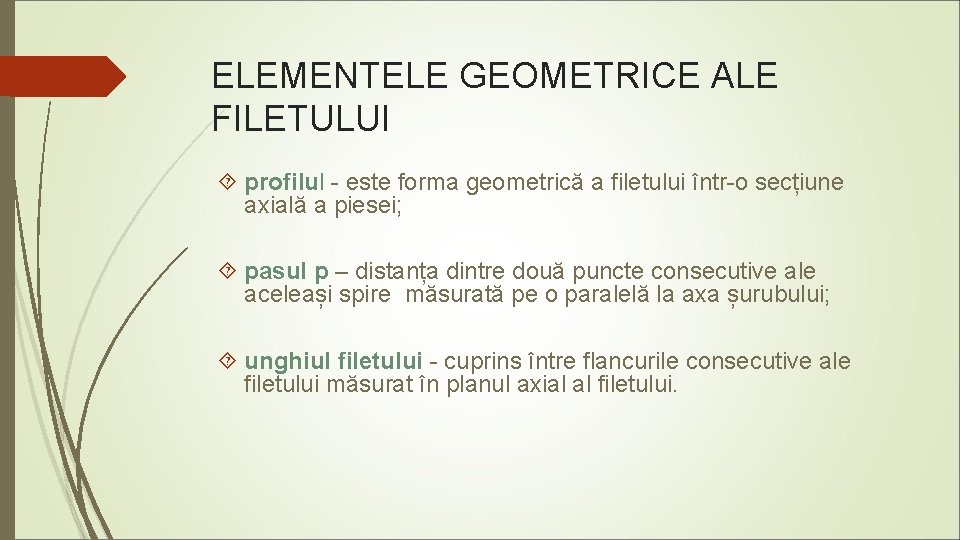

ELEMENTELE GEOMETRICE ALE FILETULUI profilul - este forma geometrică a filetului într-o secțiune axială a piesei; pasul p – distanța dintre două puncte consecutive ale aceleași spire măsurată pe o paralelă la axa șurubului; unghiul filetului - cuprins între flancurile consecutive ale filetului măsurat în planul axial al filetului.

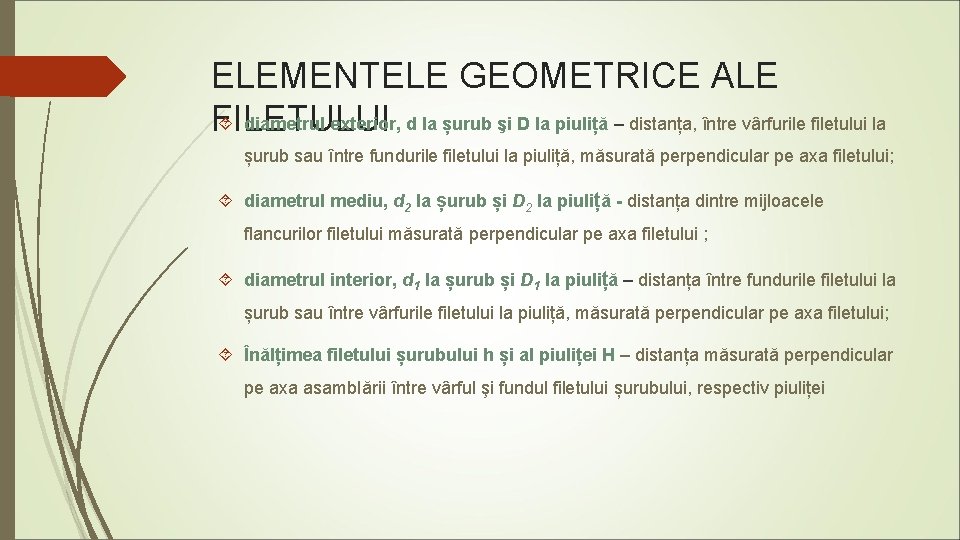

ELEMENTELE GEOMETRICE ALE diametrul exterior, d la șurub şi D la piuliță – distanța, între vârfurile filetului la FILETULUI șurub sau între fundurile filetului la piuliță, măsurată perpendicular pe axa filetului; diametrul mediu, d 2 la șurub și D 2 la piuliță - distanța dintre mijloacele flancurilor filetului măsurată perpendicular pe axa filetului ; diametrul interior, d 1 la șurub și D 1 la piuliță – distanța între fundurile filetului la șurub sau între vârfurile filetului la piuliță, măsurată perpendicular pe axa filetului; Înălțimea filetului șurubului h și al piuliței H – distanța măsurată perpendicular pe axa asamblării între vârful şi fundul filetului șurubului, respectiv piuliței

CLASIFICAREA FILETELOR a. după rolul funcțional: - de fixare - de strângere-etanșare - de mișcare - de reglare - de măsurare - cu destinație speciala b. după secțiunea profilului: - triunghiulara - pătrata - trapezoidală - ferăstrău - rotundă c. după direcția de înfășurare a spirei: - spre dreapta - spre stânga

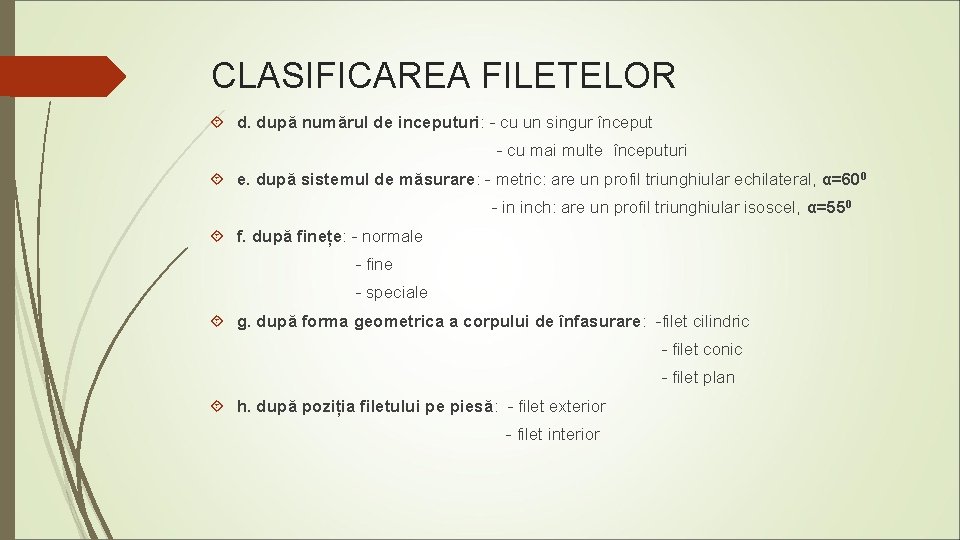

CLASIFICAREA FILETELOR d. după numărul de inceputuri: - cu un singur început - cu mai multe începuturi e. după sistemul de măsurare: - metric: are un profil triunghiular echilateral, α=600 - in inch: are un profil triunghiular isoscel, α=550 f. după finețe: - normale - fine - speciale g. după forma geometrica a corpului de înfasurare: -filet cilindric - filet conic - filet plan h. după poziția filetului pe piesă: - filet exterior - filet interior
