ELEMENTE DE FIZICA CUANTICA APLICATII ALE EFECTULUI FOTOELECTRIC

ELEMENTE DE FIZICA CUANTICA APLICATII ALE EFECTULUI FOTOELECTRIC EXTERN

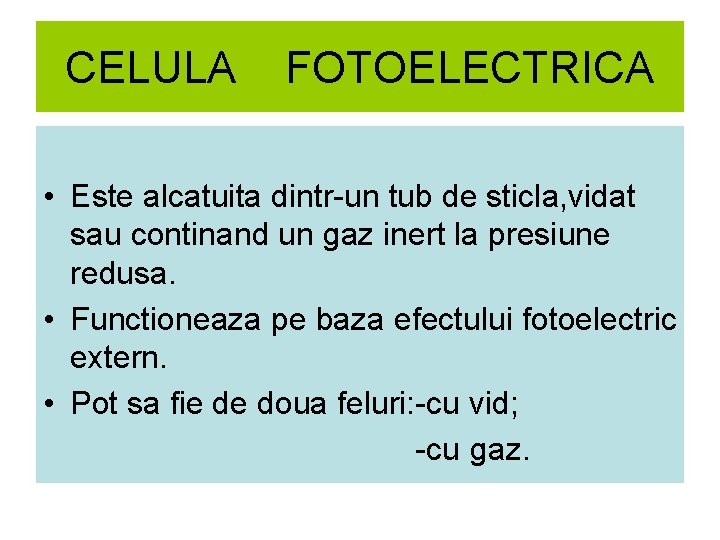

CELULA FOTOELECTRICA • Este alcatuita dintr-un tub de sticla, vidat sau continand un gaz inert la presiune redusa. • Functioneaza pe baza efectului fotoelectric extern. • Pot sa fie de doua feluri: -cu vid; -cu gaz.

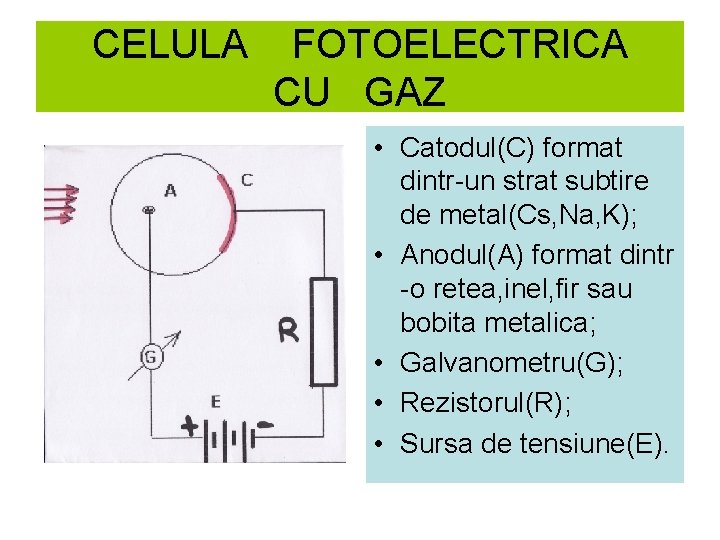

CELULA FOTOELECTRICA CU GAZ • Catodul(C) format dintr-un strat subtire de metal(Cs, Na, K); • Anodul(A) format dintr -o retea, inel, fir sau bobita metalica; • Galvanometru(G); • Rezistorul(R); • Sursa de tensiune(E).

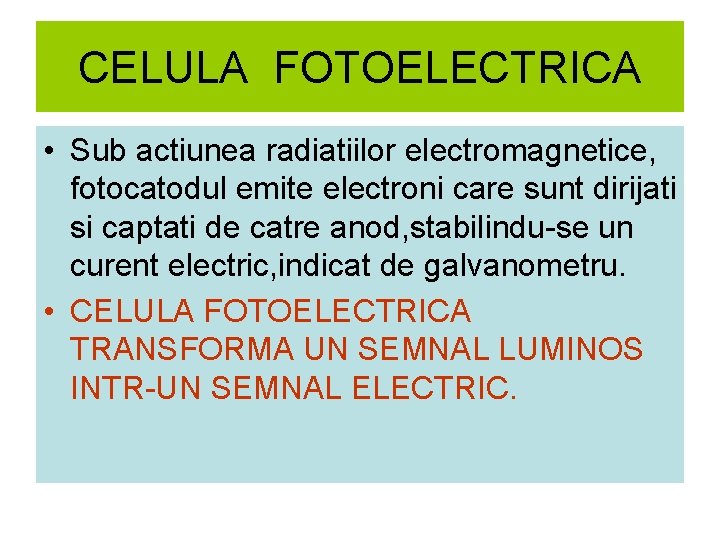

CELULA FOTOELECTRICA • Sub actiunea radiatiilor electromagnetice, fotocatodul emite electroni care sunt dirijati si captati de catre anod, stabilindu-se un curent electric, indicat de galvanometru. • CELULA FOTOELECTRICA TRANSFORMA UN SEMNAL LUMINOS INTR-UN SEMNAL ELECTRIC.

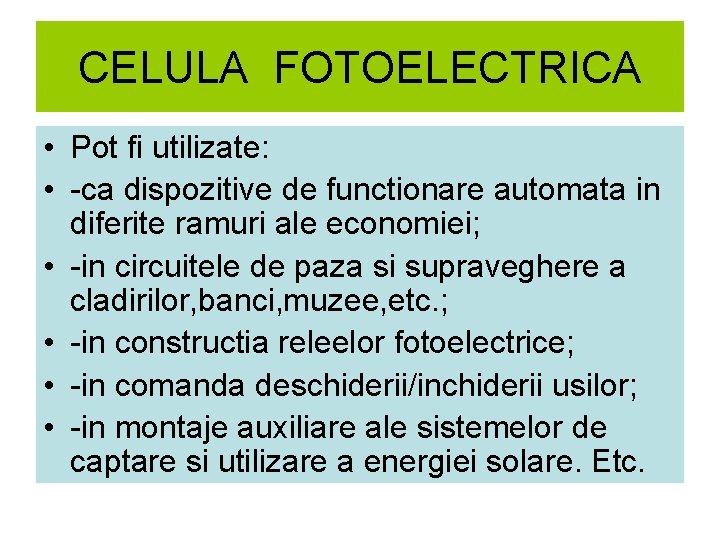

CELULA FOTOELECTRICA • Pot fi utilizate: • -ca dispozitive de functionare automata in diferite ramuri ale economiei; • -in circuitele de paza si supraveghere a cladirilor, banci, muzee, etc. ; • -in constructia releelor fotoelectrice; • -in comanda deschiderii/inchiderii usilor; • -in montaje auxiliare ale sistemelor de captare si utilizare a energiei solare. Etc.

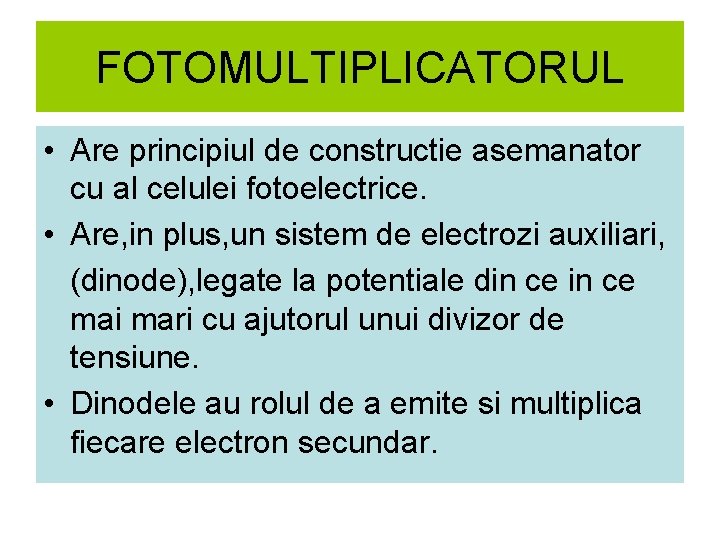

FOTOMULTIPLICATORUL • Are principiul de constructie asemanator cu al celulei fotoelectrice. • Are, in plus, un sistem de electrozi auxiliari, (dinode), legate la potentiale din ce mai mari cu ajutorul unui divizor de tensiune. • Dinodele au rolul de a emite si multiplica fiecare electron secundar.

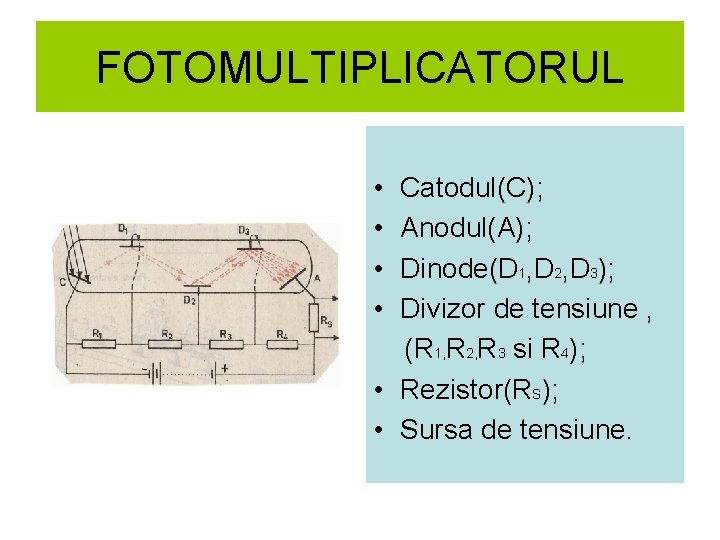

FOTOMULTIPLICATORUL • • Catodul(C); Anodul(A); Dinode(D 1, D 2, D 3); Divizor de tensiune , (R 1, R 2, R 3 si R 4); • Rezistor(RS); • Sursa de tensiune.

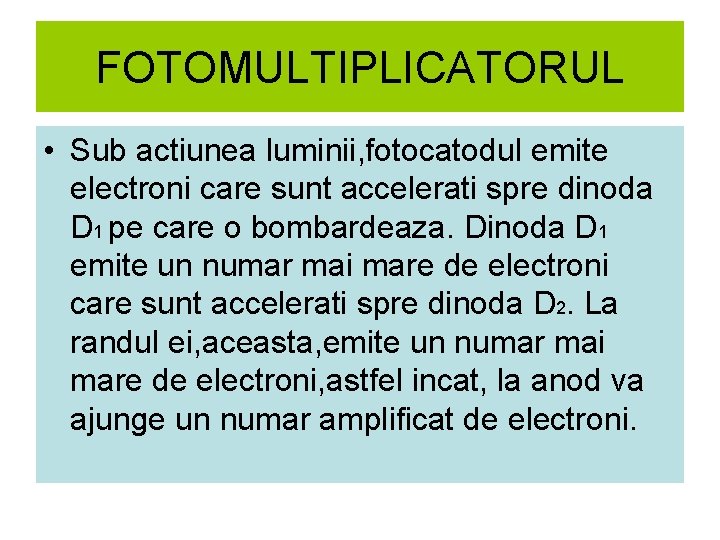

FOTOMULTIPLICATORUL • Sub actiunea luminii, fotocatodul emite electroni care sunt accelerati spre dinoda D 1 pe care o bombardeaza. Dinoda D 1 emite un numar mai mare de electroni care sunt accelerati spre dinoda D 2. La randul ei, aceasta, emite un numar mai mare de electroni, astfel incat, la anod va ajunge un numar amplificat de electroni.

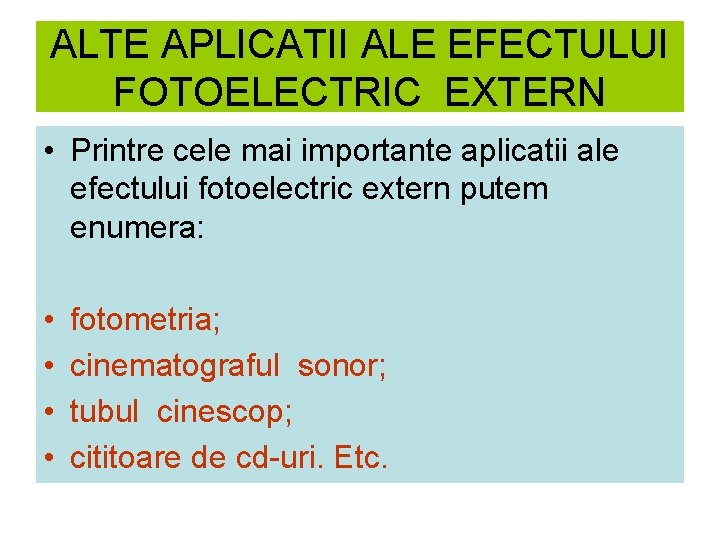

ALTE APLICATII ALE EFECTULUI FOTOELECTRIC EXTERN • Printre cele mai importante aplicatii ale efectului fotoelectric extern putem enumera: • • fotometria; cinematograful sonor; tubul cinescop; cititoare de cd-uri. Etc.

Marinela L. Alexandra Iacob, cls. a XII-a C LICEUL TEORETIC LUPENI
