ELEKTROTECHNIKA Veličiny střídavého napětí a proudu, fázory

Výukový materiál Číslo projektu: CZ. 1. 07/1. 5. 00/34. 0608 Šablona: III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Číslo materiálu: 01_01_32_INOVACE_18

VELIČINY STŘÍDAVÉHO NAPĚTÍ A PROUDU Předmět: ELEKTROTECHNIKA Ročník: ME 1 Jméno autora: Ing. Miroslav Sámel Škola: SPŠ Hranice Anotace : Prezentace popisuje odvození jednotlivých hodnot střídavých veličin a jejich zobrazení pomocí fázorů. Materiál je určený pro výuku v předmětu Elektrotechnika. Klíčová slova: Maximální, okamžitá, efektivní a střední hodnota střídavého napětí a proudu, fázor, fázový posun. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Ing. Miroslav Sámel Financováno z ESF a státního rozpočtu ČR.

Veličiny střídavého napětí a proudu Pamatujte si: Střídavé veličiny (U a I) můžeme popsat pomocí: Hodnoty střídavého napětí a proudu a) Okamžitá hodnota – označujeme malými písmeny u, i Okamžitých hodnot - u, i b) Maximální hodnota – největší okamžitá hodnota – Um, Im Maximálních hodnot – Um, Im c) Efektivní hodnota – označujeme U, I Efektivních hodnot – U, I d) Střední hodnota – označujeme UAV, IAV Středních hodnot – UAV, IAV 01_01_32_INOVACE_18, Veličiny střídavého napětí a proudu Ing. Miroslav Sámel

Veličiny střídavého napětí a proudu Pamatujte si: Hodnoty střídavého napětí a proudu Střídavé veličiny (U a I) můžeme popsat pomocí: Okamžitých hodnot - u, i Maximálních hodnot – Um, Im Efektivních hodnot – U, I Středních hodnot – UAV, IAV 01_01_32_INOVACE_18, Veličiny střídavého napětí a proudu Ing. Miroslav Sámel

Veličiny střídavého napětí a proudu Pamatujte si: Střídavé veličiny (U a I) můžeme popsat pomocí: Okamžitých hodnot - u, i Hodnoty střídavého napětí a proudu Efektivní hodnota je pro praxi nejdůležitější. Vycházíme z účinků střídavého proudu. Porovnáváme výkon střídavého proudu a stejnosměrného proudu. Maximálních hodnot – Um, Im Efektivních hodnot – U, I Středních hodnot – UAV, IAV 01_01_32_INOVACE_18, Veličiny střídavého napětí a proudu Ing. Miroslav Sámel

Veličiny střídavého napětí a proudu Pamatujte si: Hodnoty střídavého napětí a proudu Střední hodnota střídavého proudu a napětí má význam pouze pro usměrněný střídavý proud a napětí. 01_01_32_INOVACE_18, Veličiny střídavého napětí a proudu Ing. Miroslav Sámel

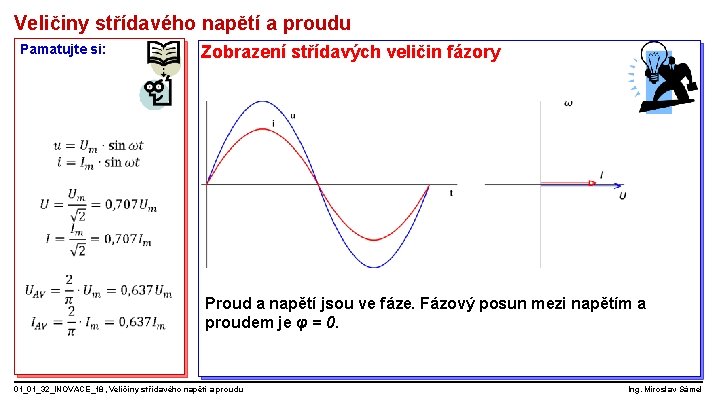

Veličiny střídavého napětí a proudu Pamatujte si: Zobrazení střídavých veličin fázory Proud a napětí jsou ve fáze. Fázový posun mezi napětím a proudem je φ = 0. 01_01_32_INOVACE_18, Veličiny střídavého napětí a proudu Ing. Miroslav Sámel

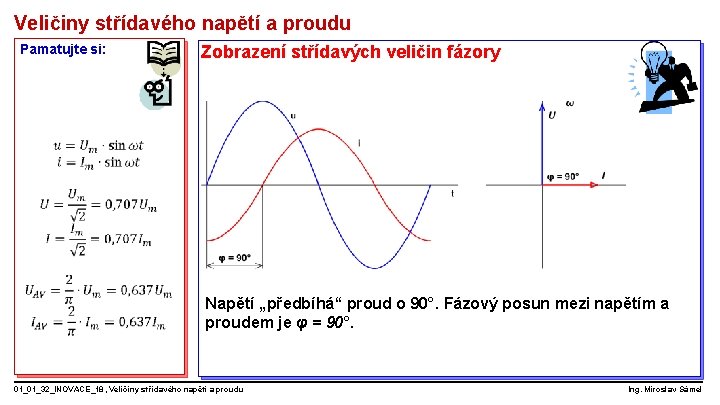

Veličiny střídavého napětí a proudu Pamatujte si: Zobrazení střídavých veličin fázory Napětí „předbíhá“ proud o 90°. Fázový posun mezi napětím a proudem je φ = 90°. 01_01_32_INOVACE_18, Veličiny střídavého napětí a proudu Ing. Miroslav Sámel

Veličiny střídavého napětí a proudu Pamatujte si: Zdroje a literatura [1] VOŽENÍLEK, L. ; ŘEŠÁTKO, M. . Základy elektrotechniky I. pro 1. ročník SOU elektrotechnických. Praha: SNTL, 1984, ISBN BEZ. [2] BLAHOVEC, Antonín. Elektrotechnika I. Praha: INFORMATORIUM, 2002, ISBN 80 -86073 -90 -4. 01_01_32_INOVACE_18, Veličiny střídavého napětí a proudu Ing. Miroslav Sámel
