ELEKTROTECHNICKÉ MATERIÁLY
Název projektu: Nové ICT rozvíjí matematické a odborné kompetence Číslo projektu: CZ. 1. 07/1. 5. 00/34. 0228 Název školy: Střední odborná škola Litovel, Komenského 677 Číslo materiálu: III/2 -15 -08_NÍZKOTAVITELNÉ KOVY Autor: Ing. Janyška Lubomír Tématický okruh: Elektrotechnologie Ročník: I. Datum tvorby: 1. 12. 2013 Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Ing. Janyška Lubomír
TEPLOTA TÁNÍ Teplota tání tt je určitá teplota, při níž za daného tlaku přechází látka ze skupenství pevného do kapalného. Kovy s nízkou teplotou tání: Do této skupiny patří: • zinek (Zn) K trvalému vodivému spojení se • kadmium (Cd) používají kovové pájky. Pájky • rtuť (Hg) mají vždy nižší bod tavení než • galium (Ga) spojované materiály a musí • indium (In) dobře smáčet povrch pájených • cín (Sn) dílů, snadno zatékat a vzlínat do • olovo (Pb) mezer spojů. • bismut (Bi) • antimon (Sb)
PÁJKY DĚLÍME PODLE BODU TÁNÍ NÁSLEDOVNĚ: Nízkotající pájky: Jsou to slitiny Pb a Sn, u kterých se další snížení bodu tavení vyvolá přidáním Bi, Cd nebo In. Používají se hlavně na tepelné a tavné pojistky, kovové tmely a kontaktní hmoty. Slouží pro ochranu el. zařízení a součástek. Jejich bod tavení je mezi 20 až 150ºC. Měkké pájky: Měkké pájky mají bod tavení mezi 150 až 500ºC. V elektrotechnice se nejvíce používá pájka 28% Pb. Sn, která taje i tuhne při jediné teplotě (183ºC).
PÁJKY DĚLÍME PODLE BODU TÁNÍ NÁSLEDOVNĚ: Tvrdé pájky: Jedná se o slitiny s teplotou tavení vyšší než 500ºC. Používají se pro spojování vodičů vystavených mechanickému namáhání. Nejčastěji je to měď a její slitiny se Zn (Ms) a Sn, kterými se kromě vodičů měděných nebo ze slitin mědi mohou spojovat také oceli a litiny. Pájky pro ušlechtilé kovy: Velmi rozšířené jsou pájky stříbrné, do kterých patří stříbro a jeho slitiny s Cu, Zn a Sn. Pro pájení ušlechtilých kovů je nutno použít pájek zlatých, jejichž základ tvoří Au, přísadami jsou Ag, Cu, Cd, Zn.

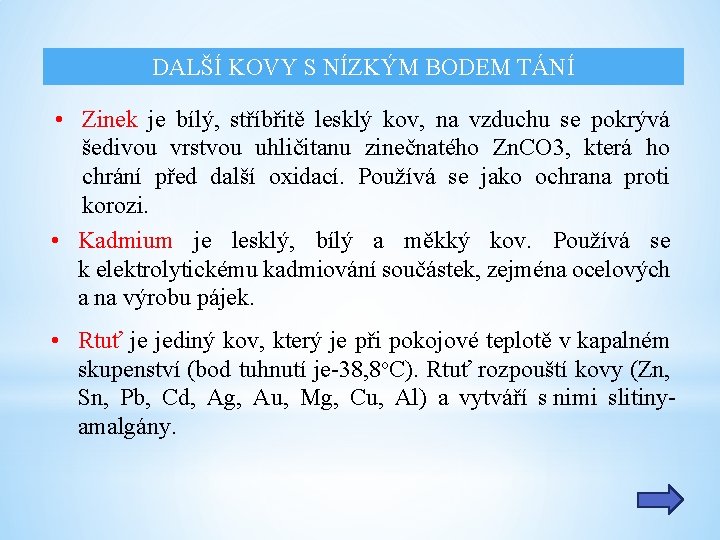

DALŠÍ KOVY S NÍZKÝM BODEM TÁNÍ • Zinek je bílý, stříbřitě lesklý kov, na vzduchu se pokrývá šedivou vrstvou uhličitanu zinečnatého Zn. CO 3, která ho chrání před další oxidací. Používá se jako ochrana proti korozi. • Kadmium je lesklý, bílý a měkký kov. Používá se k elektrolytickému kadmiování součástek, zejména ocelových a na výrobu pájek. • Rtuť je jediný kov, který je při pokojové teplotě v kapalném skupenství (bod tuhnutí je-38, 8 o. C). Rtuť rozpouští kovy (Zn, Sn, Pb, Cd, Ag, Au, Mg, Cu, Al) a vytváří s nimi slitinyamalgány.
DALŠÍ KOVY S NÍZKÝM BODEM TÁNÍ • Cín je stříbřitě lesklý kov. Je stálý vzhledem ke kyslíku, vlhkosti a kyselinám, proto se využívá k ochraně ocelových a měděných výrobků proti korozi. Často bývá přísadou ve slitinách a tvoří základní složku měkkých pájek. • Olovo je velmi měkký šedý kov, dobře tvárný za tepla i za studena. Používá se k výrobě plášťů kabelů jako ochrana před vlhkostí. Tvoří složku slitin s nízkým bodem tání a měkkých pájek. Pohlcuje rentgenové a radioaktivní záření.
DALŠÍ KOVY S NÍZKÝM BODEM TÁNÍ • Gallium - vlastnosti: bílý kov, modrošedý nádech, měkký, tažný, lehce tavitelný. Výskyt - pouze ve sloučeninách, zejména se zinkem, hliníkem, olovem a germaniem. Využití: tranzistory, LED diody, lasery, plomby. • Indium - vlastnosti: bílý, měkký, tažný a snadno tavitelný kov. Výskyt - příměs v hliníku a zinku. Využití - ochrana ložisek leteckých motorů, zrcadla, tranzistory, LED, LCD - kapalné krystaly, termistory, pájení.
Anotace: Tato prezentace slouží k výkladu vlastností elektrických materiálů. Žáci na základě studia stanoví vlastnosti a funkce součástek a komponent pro elektrotechniku. Použité zdroje: IŽO, TEKELY Elektrotechnické materiály pro SOU SNTL Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Ing. Janyška Lubomír
