Elektrostatske pojave Elektromagnetske dielektrinost vakuuma Relativna dielektrinost nekih

Elektrostatske pojave Elektromagnetske

dielektričnost vakuuma Relativna dielektričnost nekih tvari permeabilnost vakuuma

Sadržaj: Naboji i silnice električnog polja, Privlačenje ili odbijanje nekom silom dvaju ili više naboja, Električno polje, homogeno i nehomogeno, Kondenzator, Prijelazne pojave kondenzatora u istosmjernom strujnom krugu, Serijsko i paralelno spajanje kondenzatora.

Svaki naboj je izvor (pozitivni naboj) ili ponor (negativni naboj) elektrostatskog polja Napon – razlika potencijala

Rezultanta sila (tangenta) sila naboja -Q

nehomogeno polje između točkastih naboja različitih predznaka

nehomogeno polje između točkastih naboja jednakog predznaka

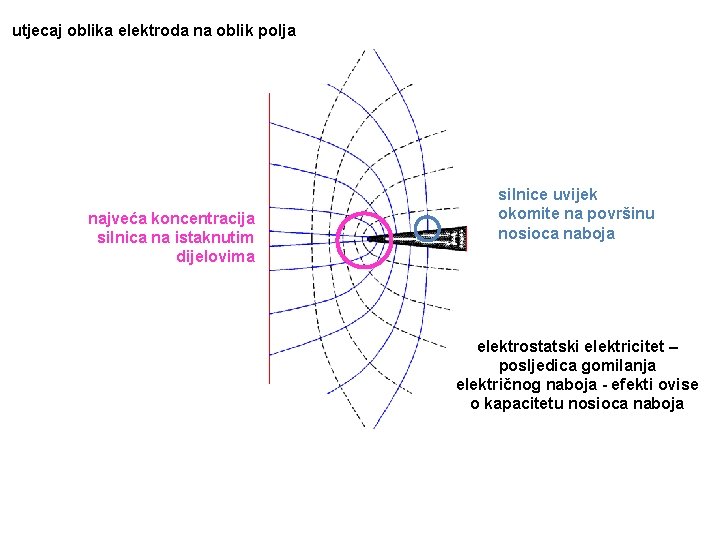

utjecaj oblika elektroda na oblik polja najveća koncentracija silnica na istaknutim dijelovima silnice uvijek okomite na površinu nosioca naboja elektrostatski elektricitet – posljedica gomilanja električnog naboja - efekti ovise o kapacitetu nosioca naboja

Kondenzator

naboj uzrokuje u izolatoru električni tok (količina naboja) gustoća električnog toka (električni pomak) za kuglu gustoća električnog pomaka razmjerna je jakosti električnog polja

općenito - napon između elektroda. Kapacitet kondenzatora a za homogeno električno polje u kondenzatoru ako je jakost polja u kondenzatoru tada je odnosno električni kapacitet kondenzatora ovisan samo o dimenzijama i dielektričnoj konstanti materijala između ploča kondenzatora

Energija (rad) uskladišten u nabijenom kondenzatoru trenutna vrijednost struje punjenja kondenzatora ukupni naboj kondenzatora energija punjenja kondenzatora uz slijedi odnosno to je energija nabijenog kondenzatora (akumulirana u elektrostatskom polju)

Vremenska konstanta punjenje kondenzatora ili pražnjenje kondenzatora ili

Serijsko spajanje kondenzatora Ekvivalent jednog kondenzatora sa trostruko većim razmakom između ploča vrijedi slijedeće: što rezultira sa

Paralelno spajanje kondenzatora Ekvivalent jednog kondenzatora sa trostruko većom površinom ploča slijedi

jedan kondenzator dva različita dielektrika - kao dva serijski spojena kondenzatora gustoća električnog toka jednaka u oba dielektrika

Sadržaj: Magnetski dipol, Magnetsko polje, Sila na vodič protjecan strujom, Magnetiziranje željeza, Magnetski krug, Inducirani napon, Samoindukcija, Elektromagnet

svako kretanje elektrona izaziva nastajanje orijentiranog magnetnog polja magnetni dipol magnetna orijentiranost pojedinih molekula nema utjecaja na kemijska i tehnička svojstva magnetskog materijala

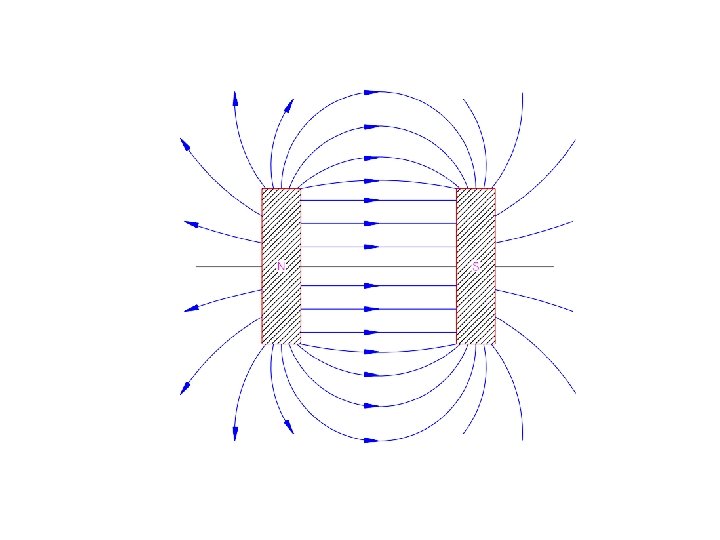

Oblici i djelovanje magnetnih polja oblik polja ovisi o obliku izvora silnice N izlaze S ulaze

orijentacija polja oko vodiča protjecanog strujom pravilo desne ruke ili pravilo desnog vijka

prikazivanje struje i smjer magnetnog polja oko pojedinog vodiča PRAVILO DESNE RUKE

magnetno polje svitka

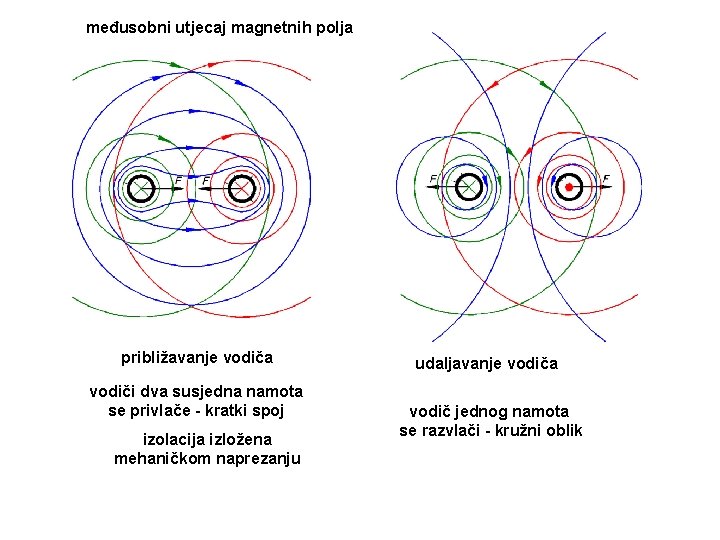

međusobni utjecaj magnetnih polja približavanje vodiča vodiči dva susjedna namota se privlače - kratki spoj izolacija izložena mehaničkom naprezanju udaljavanje vodiča vodič jednog namota se razvlači - kružni oblik

toroidni svitak nema rasipnog magnetnog toka

vodljivost mag. polja - magnetna permeabilnost Fe mag. vod. Fe >> mag. vod. zraka na oblik polja utječe i magnetna vodljivost materijala - magnetni tok (Vs) apsolutna relativna (za zrak 1)

sila ovisi o razlici gustoće silnica magnetnog polja s jedne i duge strane vodiča

Magnetiziranje željeza

rad magnetiziranja željeza krivulja histereze rad proporcionalan amperzavojima i magnetnom toku utrošeni rad je proporcionalan površini krivulje histereze utrošeni rad su gubitci zbog trenja molekula pri promjeni magnetne orjentacije molekula

Magnetni krug - ima ga svaki magnetni izvor prema slici uz i slijedi magnetni krug samo kroz jezgru magnetni otpor Ohmov zakon za magnetni krug magnetni napon magnetna vodljivost

magnetni krug kroz jezgru i zračni raspor za zračni raspor analogno Kirchhoffovim zakonima magnetni napon za više zračnih raspora i više jezgri magnetni napon za jedan zračni raspor i više jezgri

magnetni napon ili mora biti ispunjeno zaog izbjegavanja pregrijavanja svitka dozvoljena strujna gustoća

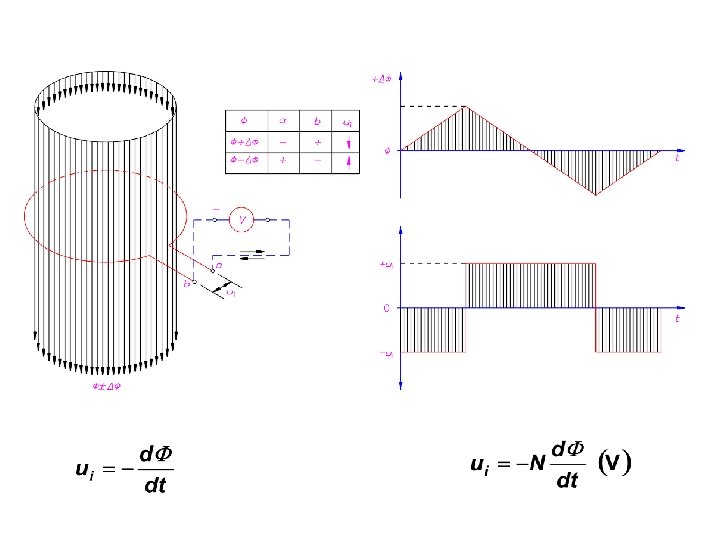

Inducirani napon gibanjem vodiča kroz magnetno polje pravilo desne ruke (generatorsko pravilo) uz i za gibanje stalnom brzinom okomito na smjer silnica Pretvorba mehaničke energije (gibanje) u električnu energiju (tijek elektrona)

Samoindukcija i induktivitet napon samoindukcije a za stacionarno stanje vrijedi uz induktivitet (ovisan o geometrijskim svojstvima svitka i magnetskim svojstvima mateijala oko kojeg je zavojnica namotana)

uz za to potrebna sila energija magnetnog polja pri samoindukciji akumulirana energija magnetnog polja a za jedinični volumen Energija uskladištena u magnetnom polju zavojnice

Sila privlačenja elektromagneta rad je razlika energija stanja

potrebna energija za povećanje B a energija magnetnog polja povećana za
