ELEKTROSTATİK YÜK

1. Elektrik Bilgisayar topraklanmış elektrik sisteminde çalışan bir cihazdır. İyi topraklanmış prizde nötr-faz 220, faz-toprak 0. 7 -1 Volt olmalıdır. Eğer nötr toprak arası 0 Volt ise topraklama; ya prizde ya da sigortada köprü ile yapılmıştır. Bu da sağlıklı bir topraklama değildir.

Bilgisayarlar genelde emniyetli aletlerdir. İki parçasını saymazsak ekran (monitör) ve power supply (güç kaynağı). Monitor’ün bir diğer adı da CRT’dir. (Cathode Ray Tube) Bu tüpler büyük bir kondansatör gibidir. Fişten çıkarıldıktan sonra bile binlerce Volt elektriği üzerinde tutar. Açık bir monitör üzerinde, antistatik band ile çalışmak ölüme davetiye çıkarmak gibidir. (Antistatik bant elektronik cihazları insan vücudunda bulunan elektrikten korumak için kullanılan bir çeşit bileklik. ) Dolayısıyla monitör ve power supply (Güç Kaynağı) ile çalışıyorsak kesinlikle antistatik band kullanmayacağız.

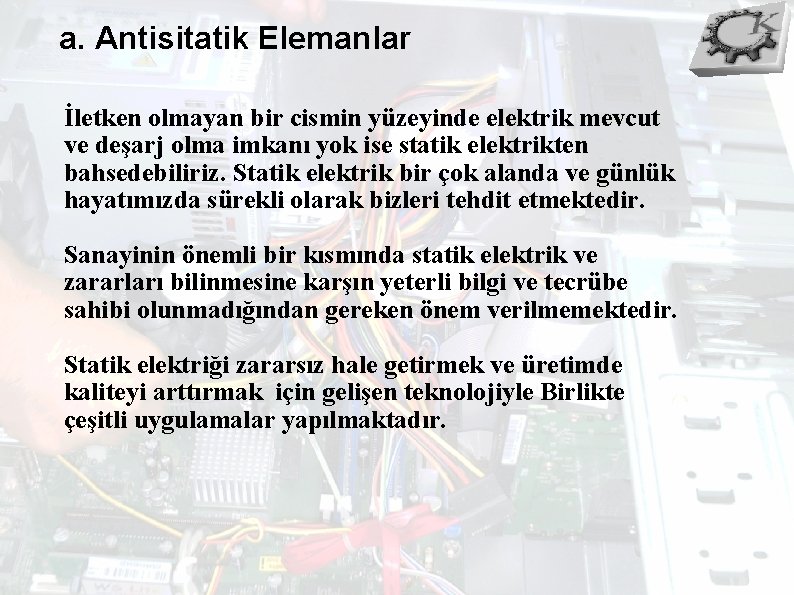

a. Antisitatik Elemanlar İletken olmayan bir cismin yüzeyinde elektrik mevcut ve deşarj olma imkanı yok ise statik elektrikten bahsedebiliriz. Statik elektrik bir çok alanda ve günlük hayatımızda sürekli olarak bizleri tehdit etmektedir. Sanayinin önemli bir kısmında statik elektrik ve zararları bilinmesine karşın yeterli bilgi ve tecrübe sahibi olunmadığından gereken önem verilmemektedir. Statik elektriği zararsız hale getirmek ve üretimde kaliteyi arttırmak için gelişen teknolojiyle Birlikte çeşitli uygulamalar yapılmaktadır.

* ESD Telekomünikasyon alanında kullanılan elektrostatik etkilerden korunmak için kullanılan standartlardandır. Üretimde bakımda ve onarımda bu standartlar kullanılır Yanda görünen ESD alan , elektronik üretim, montaj, tamir, test yapan yerlerde olması gereken bir standarttır.

* ANTISTATIK BİLEKLİKLER Hareket halinde çalışan personel için tasarlanmıştır. 1 M OHM iç dirence sahiptir. Bileğe göre ayarlanabilir. Çok hassas üretim ve tamir bölgelerinde tavsiye edilmesede hareket halinde çalışılan departmanlarda idealdir. Antistatik Kablolu bileklik , bileğe göre ayarlı kordon , 2 Metre uzunluğunda spiral kablo ile birlikte sunulur. Kablo iç direnci 1 MOHM dur. Spiral kablonun toprak hattına bağlantı ucu krokodil veya jak tır. Bileklik kordonu bordo , spiral kablo siyahtır. Hassas müdehalelerde kullanıma uygundur

* ANTISTATIK TEKNİK SERVİS MASASI

* YAPIŞKANLI TOZ PASPASI Antistatik ESD ve toza karşı duyarlı alan girişlerinde, ayakkabıyla birlikte içeri giren tozları engellemek için kullanılır. Bir paspas 30 yapışkanlı yüzeyden oluşur. Tavsiye edilen kullanım süresi bir ay olup kullanılan alanın giriş çıkış yoğunluğuna göre farklılık gösterebilir. * ANTİSİTATİK TOPUK BANDI Topuk bandı , 1 MOHM iç dirence sahiptir. Zemine temas eden alt kısmı mukavemeti yüksek antistatik malzemeden imal edilmiştir. İletken band ayakkabı içine sokularak Statik elektriğin CONDUCTIVE yüzey üzerinden boşalımını gerçekleştirir. Antistatik ayakkabının ekonomik bir alternatifidir

* UYARI BANDI ESD’den korunmuş alanlarınızı diğer alanlardan ayırmak için ESD zemin işaret bandı kullanabilirsiniz. Böylece alana giren kişilerin ESD’ye karşı önlem almadan alana girmelerini engellemiş olursunuz. Bandların uzunluğu 50 m olup üzerinde ESD alan uyarı yazı ve ikonları bulunmatadır. * ANTİSİTATİK ÖNLÜK * ANTİSİTATİK ELDİVEN

* ANTİSİTATİK ZEMİN KAPLAMASI * ANTİSİTATİK MASA KAPLAMASI

* ANTİSİTATİK KUTULAR * ANTİSİTATİK AVADANLIKLAR

* ANTİSİTATİK SANDALYE Antistatik sandalye , ESD alan içerisinde kullanılması gereken ürünlerden biridir. 10^3 - 10^6 OHM iç dirence sahiptir. Sırt ve yükseklik ayarı yapılabilen farklı modellerimiz mevcuttur. * TOPRAKLAMA KABLOSU 1 MOHM iç dirençli , spriral kablo. Masa üstü bağlantı noktası çıt , toprak bağlantı noktası krokodil veya jak. Spiral kablo uzunluğu 2 M. *TOPRAKLAMA TERMİNALİ Masa altlarında bileklik bağlamak için kullanılır toprak hatıyla bileklik arasında adaptördür. 2 bileklik takılabilir

* ANTİSİTATİK POŞETLER * ANTİSİTATİK SIVI KAPLAR Antistatik sıvı kapları , ESD bölge içinde kullanılan saf alkol benzeri kimyasalların saklanmasında kullanılır. Antistatik özelliğe sahiptir ve erime yapmaz. 10^4 - 10^8 OHM iç dirence sahiptir.

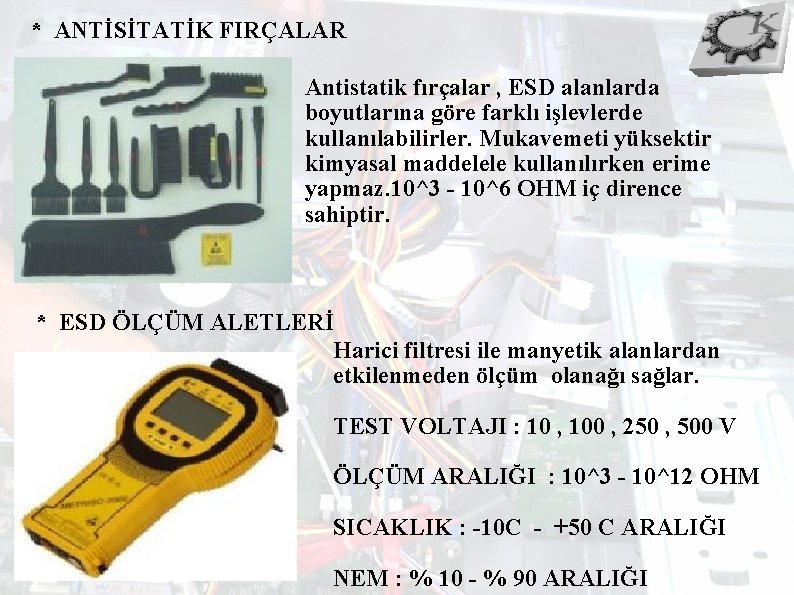

* ANTİSİTATİK FIRÇALAR Antistatik fırçalar , ESD alanlarda boyutlarına göre farklı işlevlerde kullanılabilirler. Mukavemeti yüksektir kimyasal maddelele kullanılırken erime yapmaz. 10^3 - 10^6 OHM iç dirence sahiptir. * ESD ÖLÇÜM ALETLERİ Harici filtresi ile manyetik alanlardan etkilenmeden ölçüm olanağı sağlar. TEST VOLTAJI : 10 , 100 , 250 , 500 V ÖLÇÜM ARALIĞI : 10^3 - 10^12 OHM SICAKLIK : -10 C - +50 C ARALIĞI NEM : % 10 - % 90 ARALIĞI

* İYONİZERLER Kullanım yerlerine göre farklı çeşitleri mevcuttur. Havadan tezgah üstü iyon dengesi sağlanması istendiğinde duvar tipi tercih edilmelidir. Ufak müdahaleli yerler için masa tipi yeterli olacaktır. Hava kompresörleri ile board temizliğinde kullanılacak ise tabanca tipi tercih edilmelidir. Aşağıda üç farklı modeli görebilirsiniz. İyonizerin amacı hassas tamir veya üretimde havanın elektriklenmesini önleyerek statik elektrik oluşumunu enaza indirmektir. Yüksek voltaj jeneratörleri ile üretilen iyonlar havaya atılır ve negatif yüklü olduklarından pozitif yükleri nötrelize ederler. Çalışma prensibi basit ancak yaptığı iş üretim ve tamir servisleri için önemlidir.

Elektrostatik başa çıkmanın, Dört Altın Kuralı: 1. Her zaman Aktif kompanentlerin (Elemanların) ESD duyarlı olduğunu düşününüz. 2. Elektronik komponentlere sadece ESD-Korunumlu (EPA) alanlarda, kurallara uygun bir şekilde topraklama yapılmışsa dokununuz. 3. ESD-Duyarlı ekipmanlarının depolanmasında ve taşınmasında ESD korunumlu kutular kullanınız. 4. Düzenli olarak iç ve dış taşıma şirketlerin ESD güvenlik sistemlerini kontrol ediniz. Kişinin ESD güvenli ekipmanlarla çalışması ve minimal düzeydeki hareketliliği statik yüklenme riskini azaltan faktörlerdir.

Çalışanların üzerinde ve ortamda bulunan statik yük tutabilen malzemelerin üzerinde 30. 000 volta varabilen yükler birikir. Bu yükler özellikle yarı iletken teknolojisi ile üretilmiş kompanentlerin (Elektronik elemanların) üzerinden, temas sonucu akması nedeniyle, kompanent yapısında bozulmalara neden olur. Statik yük komponentlere üç şekilde zarar verir: Kompanent tamamen yanabilir veya çalışmaz. Kompanentin karakteristiği bozulur. Komponentin çalışma ömrü kısalır.

Statik elektrik miktarları

Saniyeler mertebesinde oluşan statik yük günlük hayatımızda her an yaşadığımız olaydır. Üzerimizde binlerce volt statik yük mevcut iken, 350 Volt ile bozulabilecek bir CMOS yapılı elektronik malzemeye dokunulursa malzemenin kesinlikle mikron seviyesinde yapısında ciddi hasarlar meydana gelir, ömrü azalır.

1. Antistatik bileklik 2. Sandalye 3. Önlük 4. Taşıma aracı 5. Topuk ve ayak parmağı test edicisi 6. Zemin koruması 7. Koruyucu keseler 8. Antistatik bileklik test edicisi 9. Ölçü aleti 10. Elektrostatik ölçme aleti 11. Uyarı işaretleri 12. Temizleme spreyleri 13. İyonlaştırıcı 14. Topraklama fişi 15. Topraklama kablosu 16. Servis kiti 17. Tezgâh altlığı 18. Ayak topraklaması 19. Eldiven
