ELEKTROSKOP NEDİR? HAZIRLAYAN TÜRKEŞ MANGA KOZANBİLGİ. NET GENEL YAYIN YÖNETMENİ 1

ELEKTROSKOP NEDİR? HAZIRLAYAN TÜRKEŞ MANGA KOZANBİLGİ. NET GENEL YAYIN YÖNETMENİ 1

► Bir cismin elektrikle yüklü olup olmadığını , yüklü ise hangi tür elektrikle yüklü

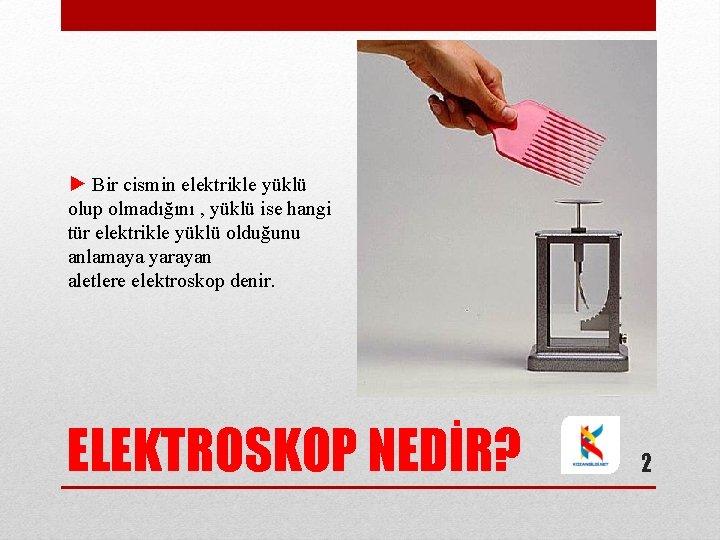

► Bir cismin elektrikle yüklü olup olmadığını , yüklü ise hangi tür elektrikle yüklü olduğunu anlamaya yarayan aletlere elektroskop denir. ELEKTROSKOP NEDİR? 2

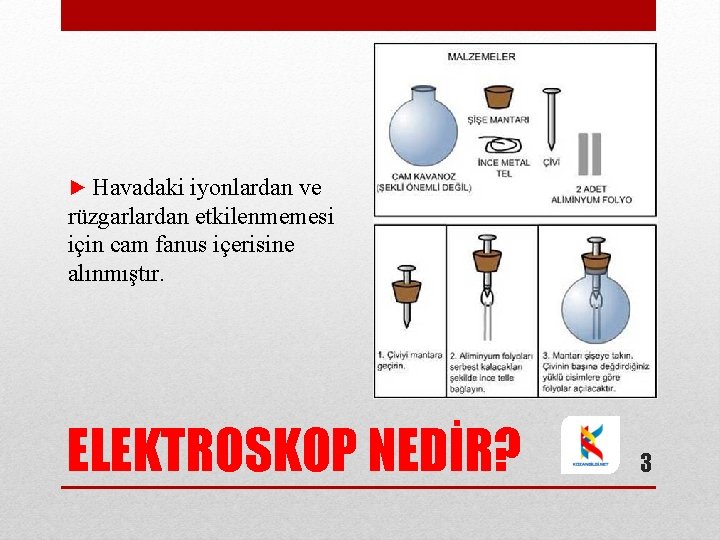

► Havadaki iyonlardan ve rüzgarlardan etkilenmemesi için cam fanus içerisine alınmıştır. ELEKTROSKOP NEDİR? 3

► Havadaki iyonlardan ve rüzgarlardan etkilenmemesi için cam fanus içerisine alınmıştır. ELEKTROSKOP NEDİR? 3

► Elektroskop NÖTR iken: Yaprakları kapalıdır. ►Elektroskop kullanılmadan önce Dokunma veya sürtünme yolu ile

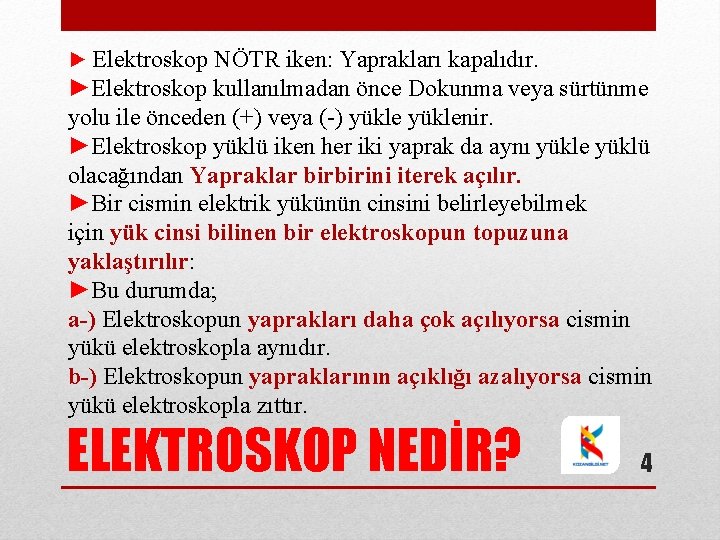

► Elektroskop NÖTR iken: Yaprakları kapalıdır. ►Elektroskop kullanılmadan önce Dokunma veya sürtünme yolu ile önceden (+) veya (-) yüklenir. ►Elektroskop yüklü iken her iki yaprak da aynı yükle yüklü olacağından Yapraklar birbirini iterek açılır. ►Bir cismin elektrik yükünün cinsini belirleyebilmek için yük cinsi bilinen bir elektroskopun topuzuna yaklaştırılır: ►Bu durumda; a-) Elektroskopun yaprakları daha çok açılıyorsa cismin yükü elektroskopla aynıdır. b-) Elektroskopun yapraklarının açıklığı azalıyorsa cismin yükü elektroskopla zıttır. ELEKTROSKOP NEDİR? 4

► NOT: Cisim elektroskop topuzuna direkt değdirilirse o zaman yük miktarı da ayrıca hesaplanarak

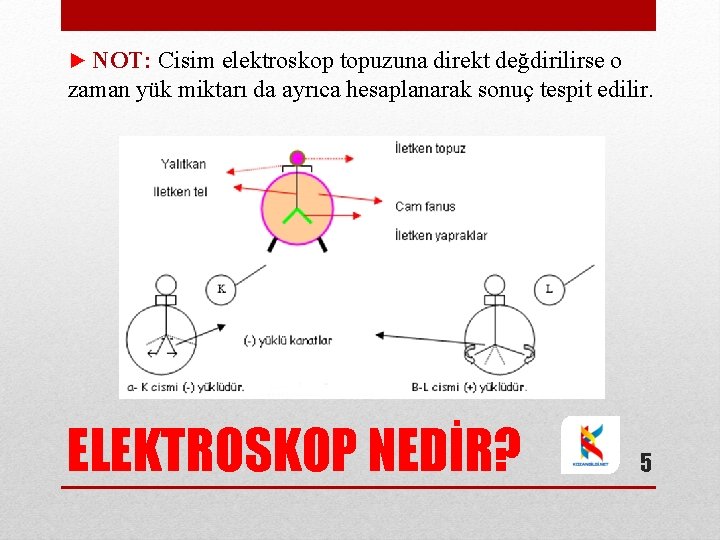

► NOT: Cisim elektroskop topuzuna direkt değdirilirse o zaman yük miktarı da ayrıca hesaplanarak sonuç tespit edilir. ELEKTROSKOP NEDİR? 5

a-Elektroskopun yapraklarının biraz açılmasının nedeni yapraklara topuzdan yük gelmesidir. Topuzdaki yükün yapraklara iletilebilmesi için

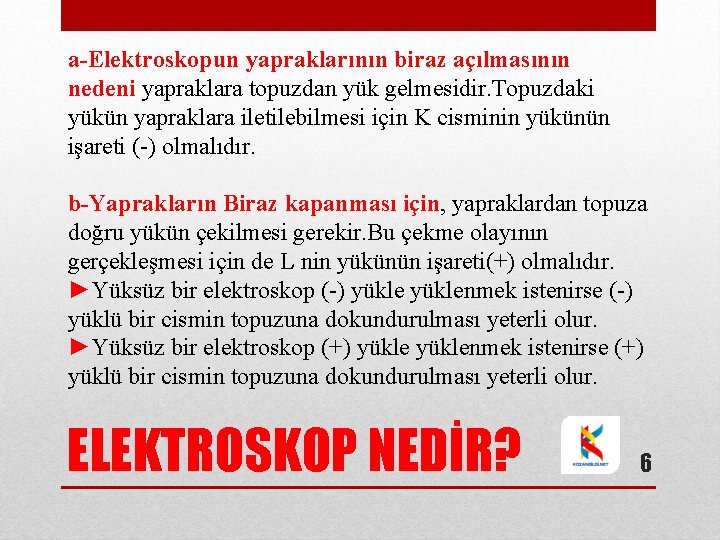

a-Elektroskopun yapraklarının biraz açılmasının nedeni yapraklara topuzdan yük gelmesidir. Topuzdaki yükün yapraklara iletilebilmesi için K cisminin yükünün işareti (-) olmalıdır. b-Yaprakların Biraz kapanması için, yapraklardan topuza doğru yükün çekilmesi gerekir. Bu çekme olayının gerçekleşmesi için de L nin yükünün işareti(+) olmalıdır. ►Yüksüz bir elektroskop (-) yüklenmek istenirse (-) yüklü bir cismin topuzuna dokundurulması yeterli olur. ►Yüksüz bir elektroskop (+) yüklenmek istenirse (+) yüklü bir cismin topuzuna dokundurulması yeterli olur. ELEKTROSKOP NEDİR? 6

*Negatif (-)yüklü bir elektroskoba (+) yüklü bir cisim dokundurulduğunda , yük durumuna göre 3

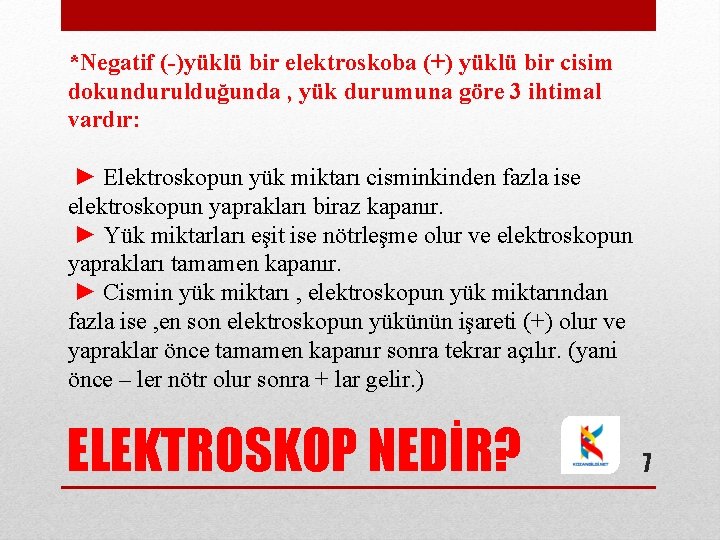

*Negatif (-)yüklü bir elektroskoba (+) yüklü bir cisim dokundurulduğunda , yük durumuna göre 3 ihtimal vardır: ► Elektroskopun yük miktarı cisminkinden fazla ise elektroskopun yaprakları biraz kapanır. ► Yük miktarları eşit ise nötrleşme olur ve elektroskopun yaprakları tamamen kapanır. ► Cismin yük miktarı , elektroskopun yük miktarından fazla ise , en son elektroskopun yükünün işareti (+) olur ve yapraklar önce tamamen kapanır sonra tekrar açılır. (yani önce – ler nötr olur sonra + lar gelir. ) ELEKTROSKOP NEDİR? 7

Örnek: Şekilde (+) yüklü M cismi elektroskoplara yaklaştırıldığında K nın yaprakları açılıyor. L nin

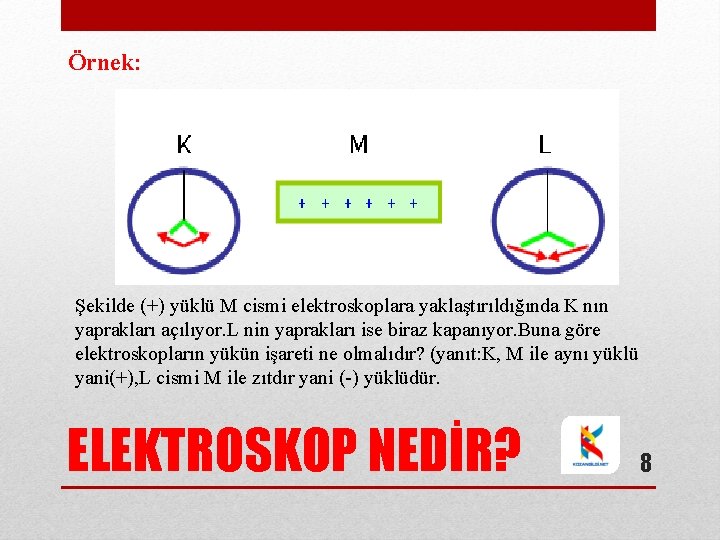

Örnek: Şekilde (+) yüklü M cismi elektroskoplara yaklaştırıldığında K nın yaprakları açılıyor. L nin yaprakları ise biraz kapanıyor. Buna göre elektroskopların yükün işareti ne olmalıdır? (yanıt: K, M ile aynı yüklü yani(+), L cismi M ile zıtdır yani (-) yüklüdür. ELEKTROSKOP NEDİR? 8
