Elektronová mikroskopie (jemný úvod do SEM, TEM) Rostislav Medlín NTC, ZČU

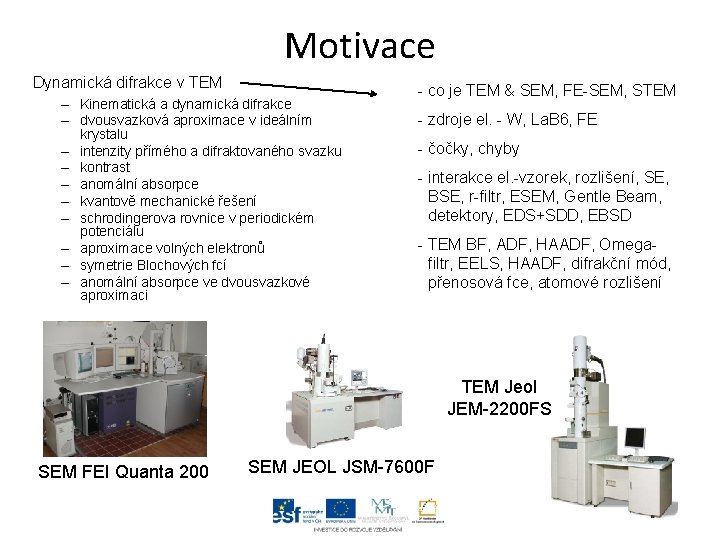

Motivace Dynamická difrakce v TEM – Kinematická a dynamická difrakce – dvousvazková aproximace v ideálním krystalu – intenzity přímého a difraktovaného svazku – kontrast – anomální absorpce – kvantově mechanické řešení – schrodingerova rovnice v periodickém potenciálu – aproximace volných elektronů – symetrie Blochových fcí – anomální absorpce ve dvousvazkové aproximaci - co je TEM & SEM, FE-SEM, STEM - zdroje el. - W, La. B 6, FE - čočky, chyby - interakce el. -vzorek, rozlišení, SE, BSE, r-filtr, ESEM, Gentle Beam, detektory, EDS+SDD, EBSD - TEM BF, ADF, HAADF, Omegafiltr, EELS, HAADF, difrakční mód, přenosová fce, atomové rozlišení TEM Jeol JEM-2200 FS SEM FEI Quanta 200 SEM JEOL JSM-7600 F

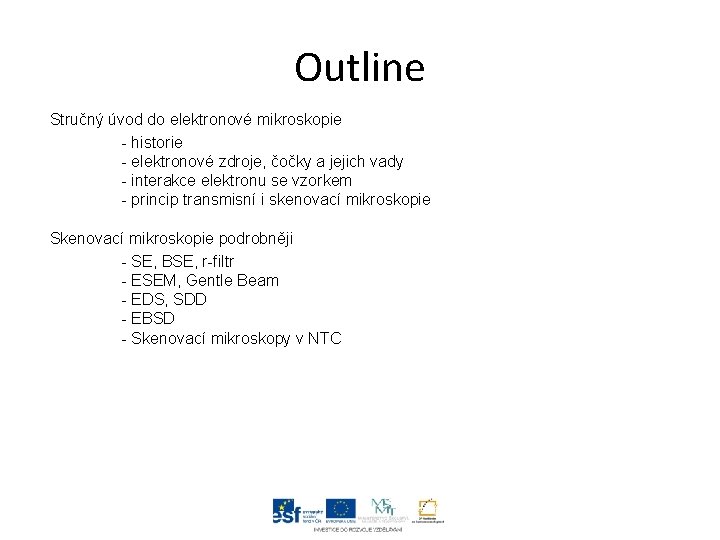

Outline Stručný úvod do elektronové mikroskopie - historie - elektronové zdroje, čočky a jejich vady - interakce elektronu se vzorkem - princip transmisní i skenovací mikroskopie Skenovací mikroskopie podrobněji - SE, BSE, r-filtr - ESEM, Gentle Beam - EDS, SDD - EBSD - Skenovací mikroskopy v NTC

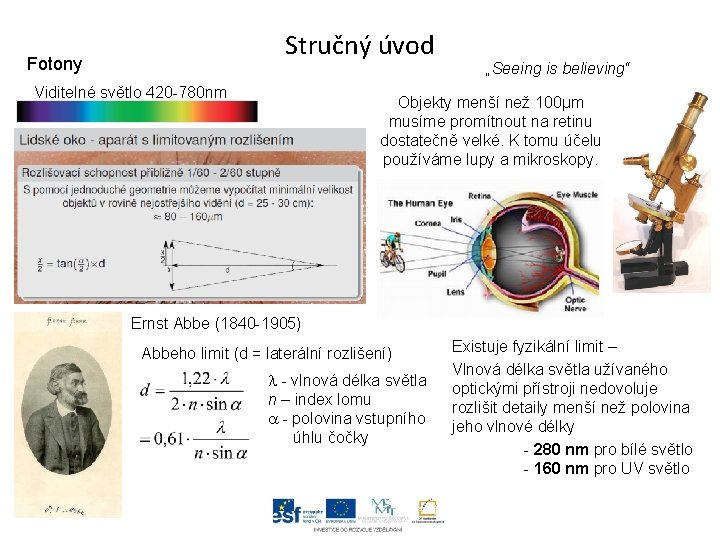

Stručný úvod Fotony Viditelné světlo 420 -780 nm „Seeing is believing“ Objekty menší než 100µm musíme promítnout na retinu dostatečně velké. K tomu účelu používáme lupy a mikroskopy. Ernst Abbe (1840 -1905) Abbeho limit (d = laterální rozlišení) l - vlnová délka světla n – index lomu - polovina vstupního úhlu čočky Existuje fyzikální limit – Vlnová délka světla užívaného optickými přístroji nedovoluje rozlišit detaily menší než polovina jeho vlnové délky - 280 nm pro bílé světlo - 160 nm pro UV světlo

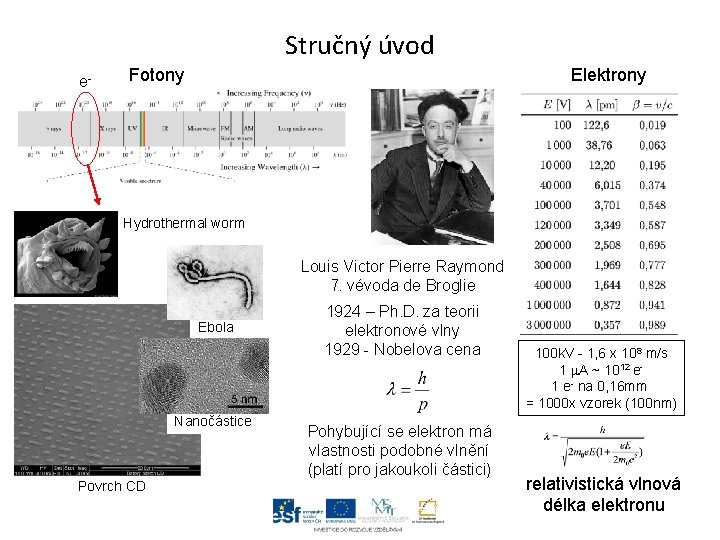

Stručný úvod e- Fotony Elektrony Hydrothermal worm Louis Victor Pierre Raymond 7. vévoda de Broglie Ebola Nanočástice Povrch CD 1924 – Ph. D. za teorii elektronové vlny 1929 - Nobelova cena Pohybující se elektron má vlastnosti podobné vlnění (platí pro jakoukoli částici) 100 k. V - 1, 6 x 108 m/s 1 A ~ 1012 e 1 e- na 0, 16 mm = 1000 x vzorek (100 nm) relativistická vlnová délka elektronu

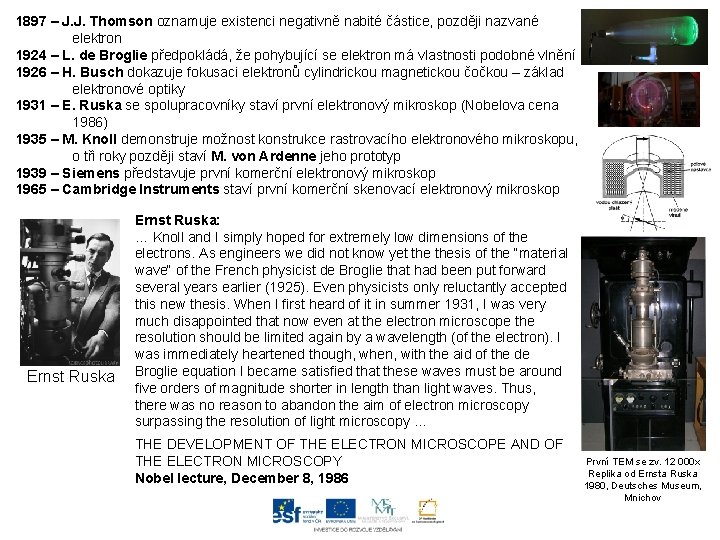

1897 – J. J. Thomson oznamuje existenci negativně nabité částice, později nazvané elektron 1924 – L. de Broglie předpokládá, že pohybující se elektron má vlastnosti podobné vlnění 1926 – H. Busch dokazuje fokusaci elektronů cylindrickou magnetickou čočkou – základ elektronové optiky 1931 – E. Ruska se spolupracovníky staví první elektronový mikroskop (Nobelova cena 1986) 1935 – M. Knoll demonstruje možnost konstrukce rastrovacího elektronového mikroskopu, o tři roky později staví M. von Ardenne jeho prototyp 1939 – Siemens představuje první komerční elektronový mikroskop 1965 – Cambridge Instruments staví první komerční skenovací elektronový mikroskop Ernst Ruska: … Knoll and I simply hoped for extremely low dimensions of the electrons. As engineers we did not know yet thesis of the “material wave“ of the French physicist de Broglie that had been put forward several years earlier (1925). Even physicists only reluctantly accepted this new thesis. When I first heard of it in summer 1931, I was very much disappointed that now even at the electron microscope the resolution should be limited again by a wavelength (of the electron). I was immediately heartened though, when, with the aid of the de Broglie equation I became satisfied that these waves must be around five orders of magnitude shorter in length than light waves. Thus, there was no reason to abandon the aim of electron microscopy surpassing the resolution of light microscopy. . . THE DEVELOPMENT OF THE ELECTRON MICROSCOPE AND OF THE ELECTRON MICROSCOPY Nobel lecture, December 8, 1986 První TEM se zv. 12 000 x Replika od Ernsta Ruska 1980, Deutsches Museum, Mnichov

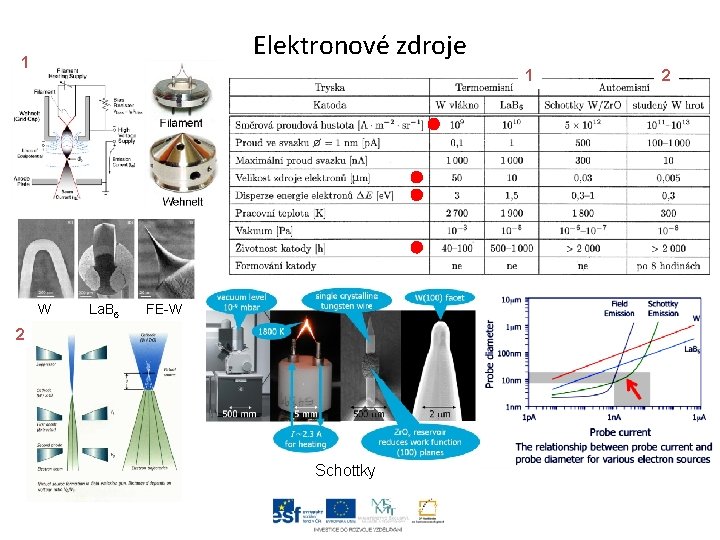

Elektronové zdroje 1 1 W La. B 6 FE-W 2 Schottky 2

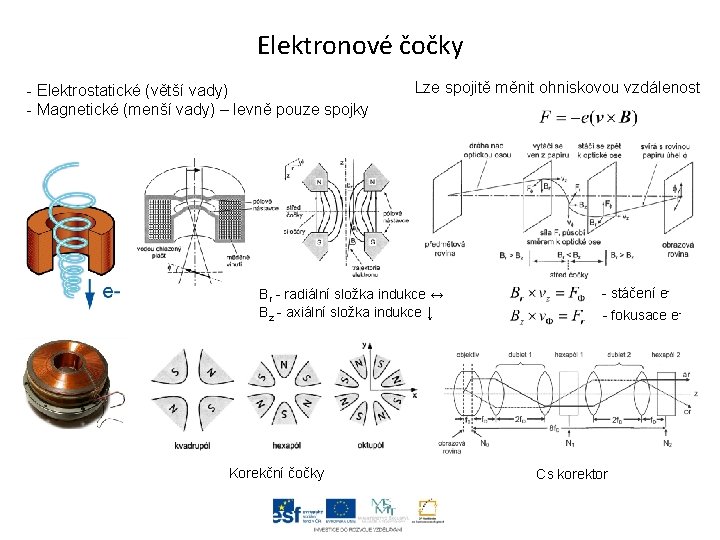

Elektronové čočky - Elektrostatické (větší vady) - Magnetické (menší vady) – levně pouze spojky Lze spojitě měnit ohniskovou vzdálenost Br - radiální složka indukce ↔ Bz - axiální složka indukce ↓ Korekční čočky - stáčení e - fokusace e- Cs korektor

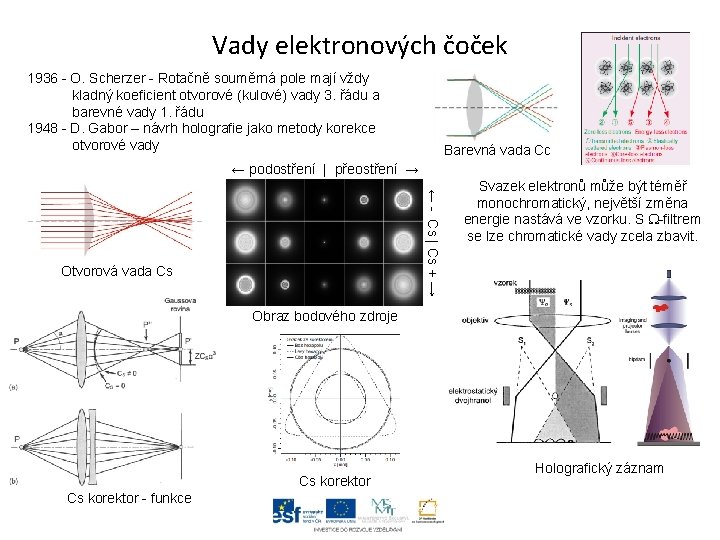

Vady elektronových čoček 1936 - O. Scherzer - Rotačně souměrná pole mají vždy kladný koeficient otvorové (kulové) vady 3. řádu a barevné vady 1. řádu 1948 - D. Gabor – návrh holografie jako metody korekce otvorové vady Barevná vada Cc ← podostření | přeostření → ← - Cs | Cs + → Otvorová vada Cs Svazek elektronů může být téměř monochromatický, největší změna energie nastává ve vzorku. S -filtrem se lze chromatické vady zcela zbavit. Obraz bodového zdroje Cs korektor - funkce Holografický záznam

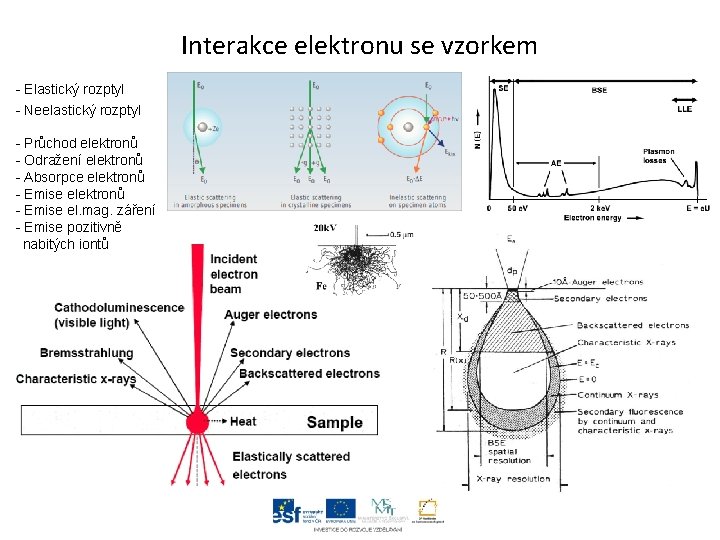

Interakce elektronu se vzorkem - Elastický rozptyl - Neelastický rozptyl - Průchod elektronů - Odražení elektronů - Absorpce elektronů - Emise el. mag. záření - Emise pozitivně nabitých iontů

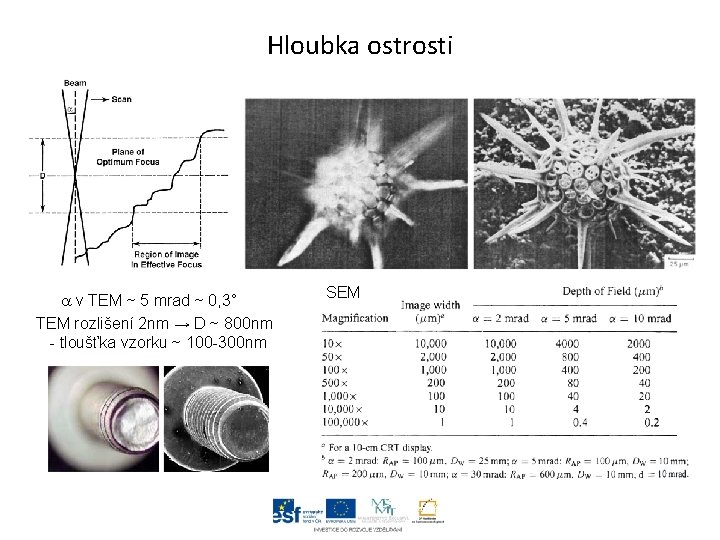

Hloubka ostrosti v TEM ~ 5 mrad ~ 0, 3° TEM rozlišení 2 nm → D ~ 800 nm - tloušťka vzorku ~ 100 -300 nm SEM

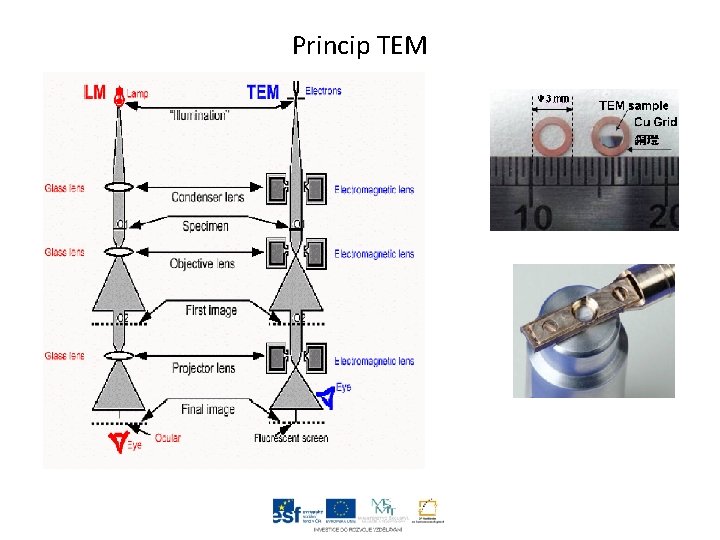

Princip TEM

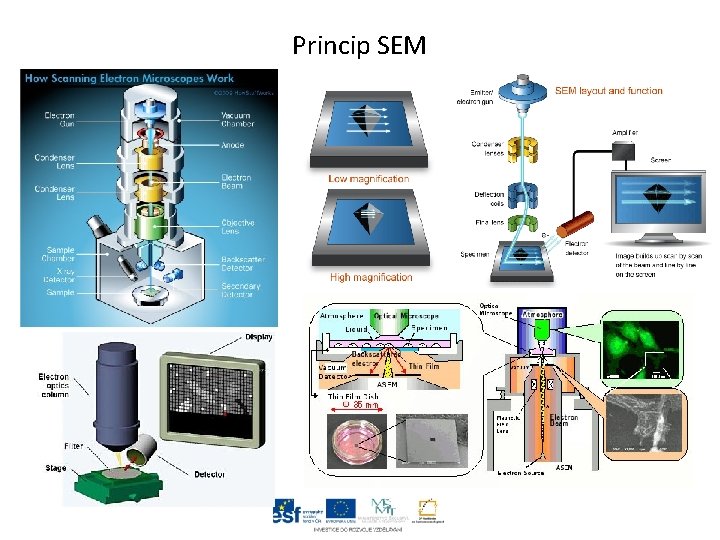

Princip SEM

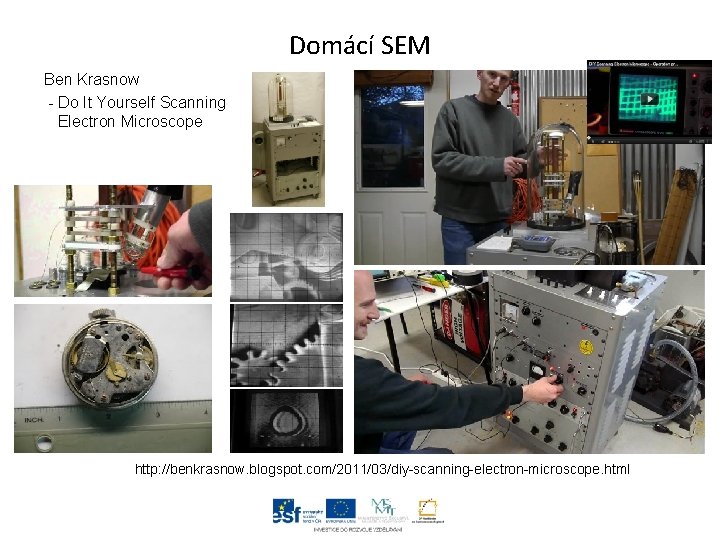

Domácí SEM Ben Krasnow - Do It Yourself Scanning Electron Microscope http: //benkrasnow. blogspot. com/2011/03/diy-scanning-electron-microscope. html

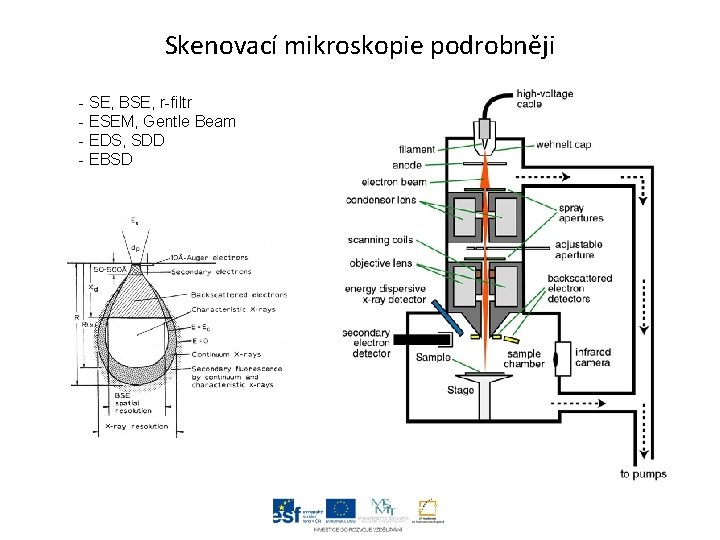

Skenovací mikroskopie podrobněji - SE, BSE, r-filtr - ESEM, Gentle Beam - EDS, SDD - EBSD

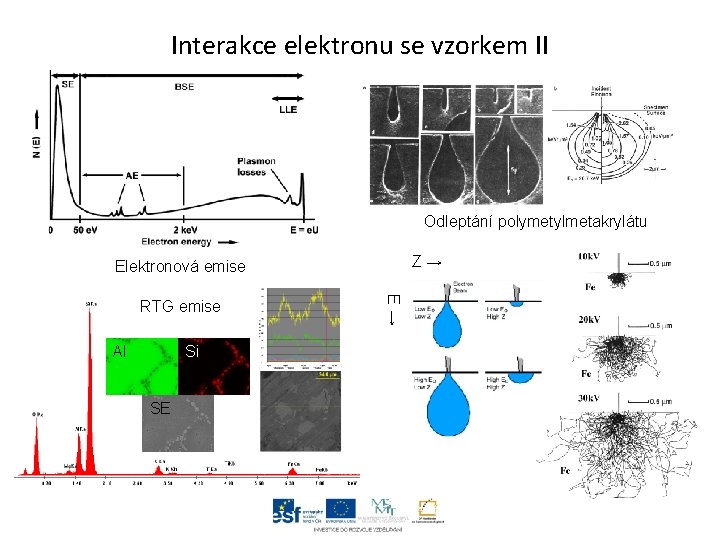

Interakce elektronu se vzorkem II Odleptání polymetylmetakrylátu Z → Elektronová emise Al Si SE E → RTG emise

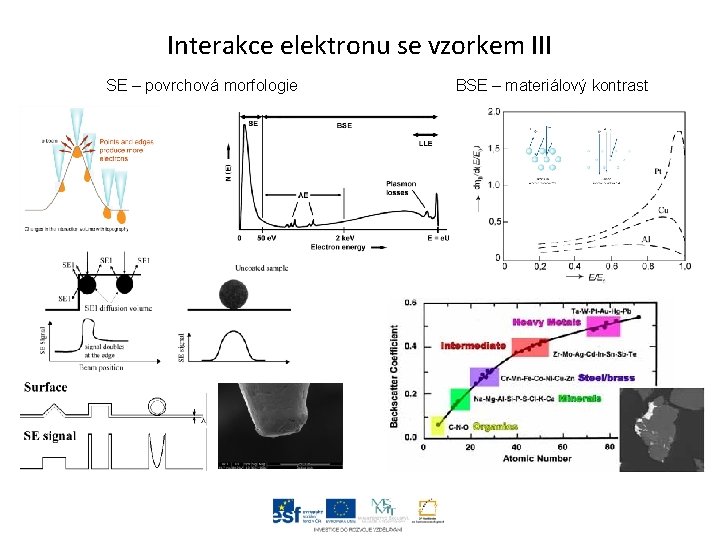

Interakce elektronu se vzorkem III SE – povrchová morfologie BSE – materiálový kontrast

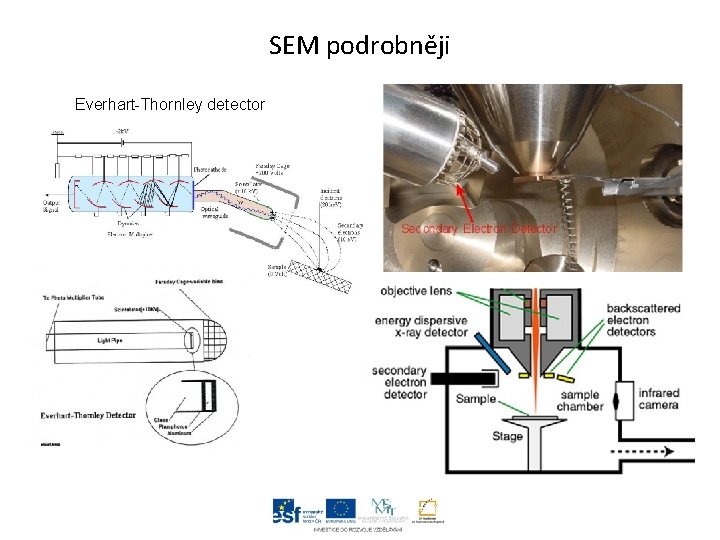

SEM podrobněji Everhart-Thornley detector

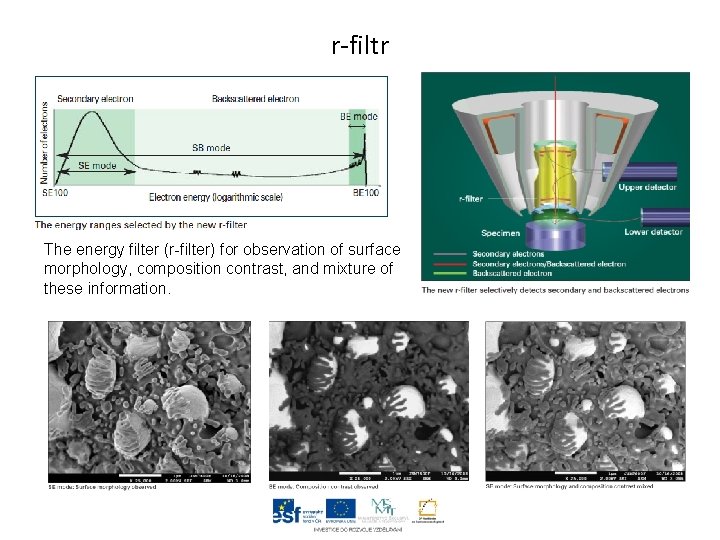

r-filtr The energy filter (r-filter) for observation of surface morphology, composition contrast, and mixture of these information.

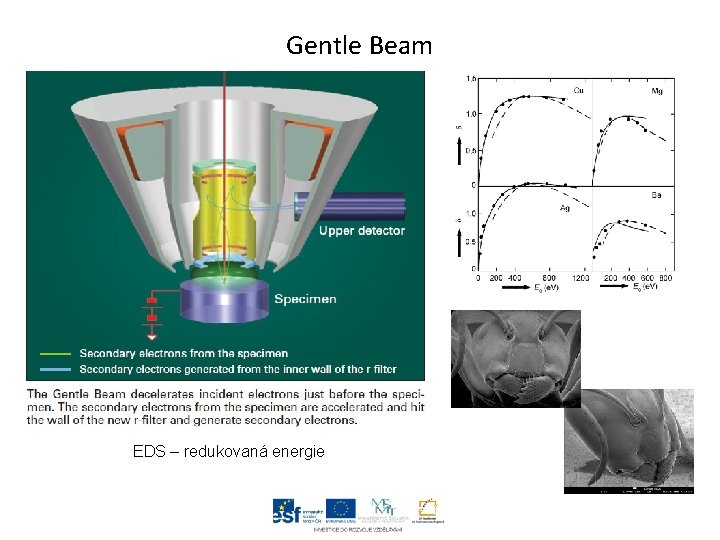

Gentle Beam EDS – redukovaná energie

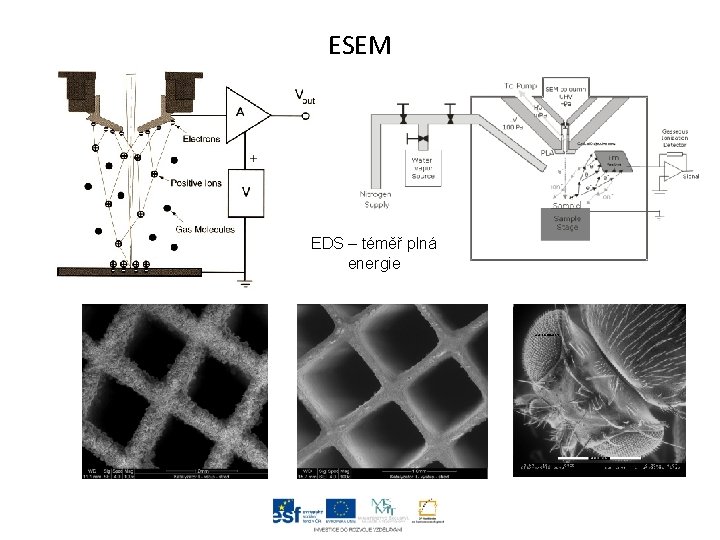

ESEM EDS – téměř plná energie

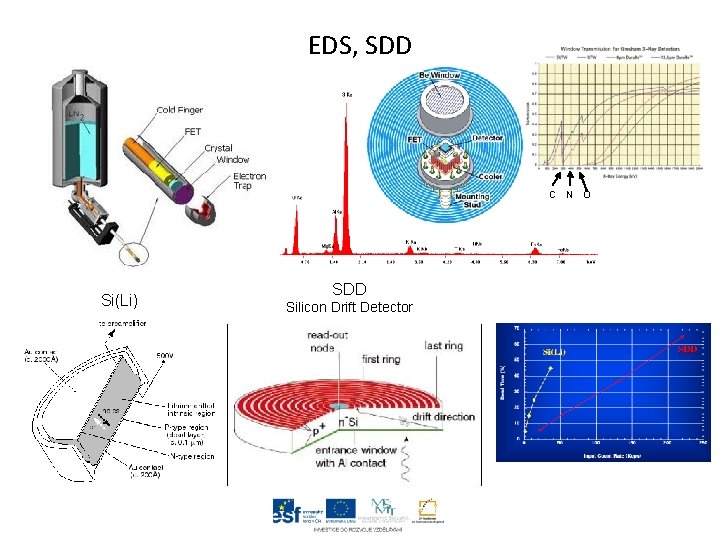

EDS, SDD C N O Si(Li) SDD Silicon Drift Detector

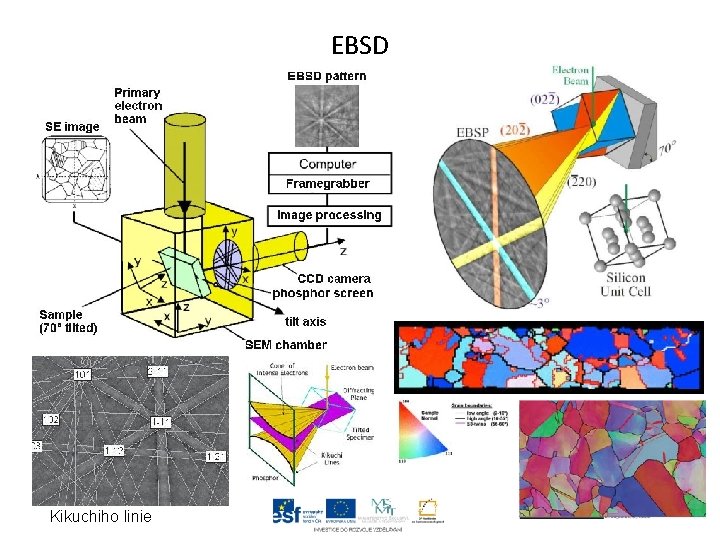

EBSD Kikuchiho linie

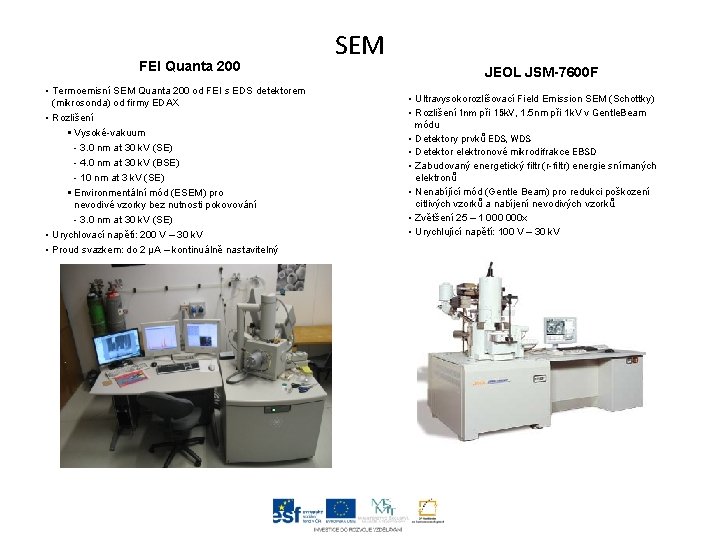

FEI Quanta 200 • Termoemisní SEM Quanta 200 od FEI s EDS detektorem (mikrosonda) od firmy EDAX • Rozlišení § Vysoké-vakuum - 3. 0 nm at 30 k. V (SE) - 4. 0 nm at 30 k. V (BSE) - 10 nm at 3 k. V (SE) § Environmentální mód (ESEM) pro nevodivé vzorky bez nutnosti pokovování - 3. 0 nm at 30 k. V (SE) • Urychlovací napětí: 200 V – 30 k. V • Proud svazkem: do 2 μA – kontinuálně nastavitelný SEM JEOL JSM-7600 F • Ultravysokorozlišovací Field Emission SEM (Schottky) • Rozlišení 1 nm při 15 k. V, 1. 5 nm při 1 k. V v Gentle. Beam módu • Detektory prvků EDS, WDS • Detektor elektronové mikrodifrakce EBSD • Zabudovaný energetický filtr (r-filtr) energie snímaných elektronů • Nenabíjící mód (Gentle Beam) pro redukci poškození citlivých vzorků a nabíjení nevodivých vzorků. • Zvětšení 25 – 1 000 x • Urychlující napětí: 100 V – 30 k. V
