ELEKTRONK DEVRELERII LABORATUVARI DENEY4 Aktif Filtreler ve Frekans

ELEKTRONİK DEVRELER-II LABORATUVARI DENEY-4 Aktif Filtreler ve Frekans Spektrumu

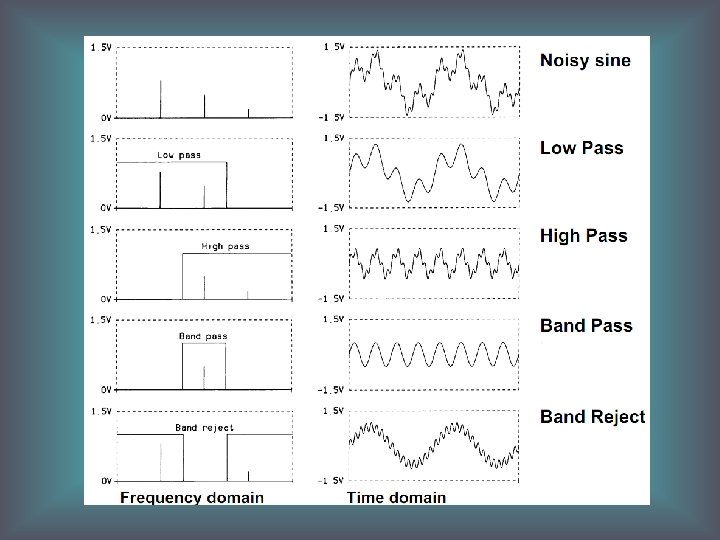

Frekans Spektrumu

Transfer Fonksiyonuna Göre Filtreler ► Alçak Geçiren (Low-Pass) ► Yüksek Geçiren (High-Pass) ► Bant Geçiren (Band-Pass) ► Tüm geçiren (All-Pass) ► Bant-Söndüren (Band-Reject) (Çentik (Notch))

İdeal Filtre Cevapları Kaynak: http: //www. electronics-tutorials. ws/filter_2. html

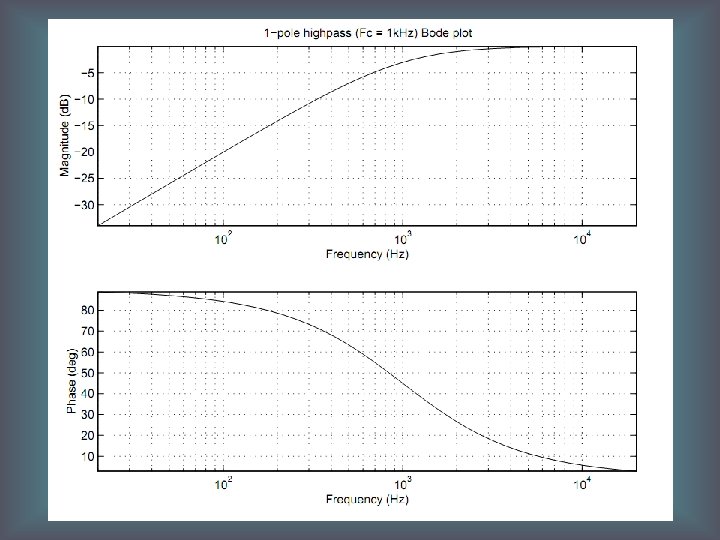

1. Derece Filtre Transfer Fonksiyonları Low-Pass High-Pass

Eğim: -20 d. B/dekat

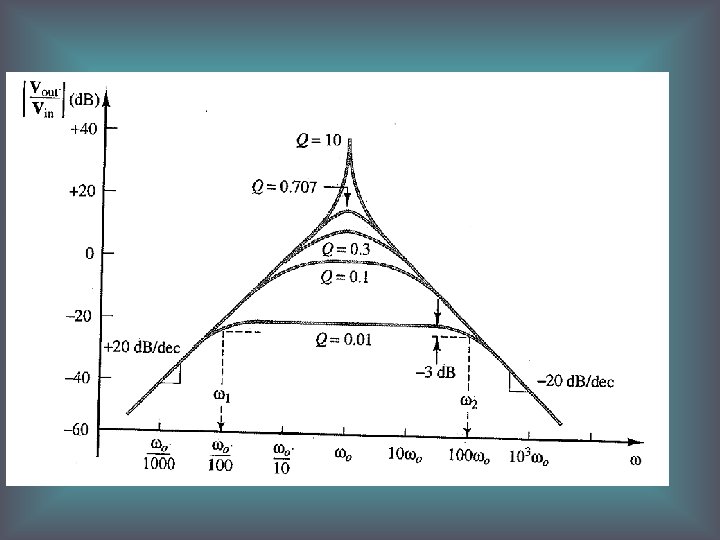

Band-Pass Band-Reject Band-Stop

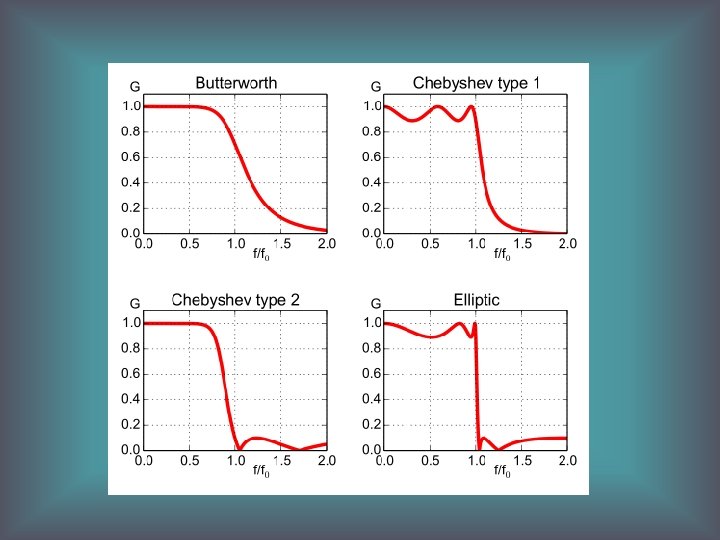

Aktif Filtre Temel Özellikleri ► Butterworth filtresi § 2. derecede Q=0. 7071 için maksimum düz genlik cevabı ► Chebyshev filtresi § 2. derecede Q>0. 7071 için dalgalanma ► Bessel filtresi § 2. derecede Q=0. 577 için maksimum düz grup gecikmesi ► Elliptik filtre ► Linkwitz-Riley filtresi § Q=0. 5 için en hızlı yükselme, aşım yok

Filtre Tasarım Araçları FILTER WIZARD http: //www. analog. com/designtools/en/filterwizard/ WEBENCH® Filter Designer http: //www. ti. com/lsds/ti/analog/webench-filters. page OKAWA Electric Design http: //sim. okawa-denshi. jp/en/Fkeisan. htm

Deney Malzemeleri ► LM/UA 741 C ► Multimetre ► ETS-7000 Deney Seti ► Bağlantı kabloları ► BNC kablo, osiloskop probu. ► 1 k, 10 k Ohm direnç, ► 1 n. F, 680 n. F kapasitör

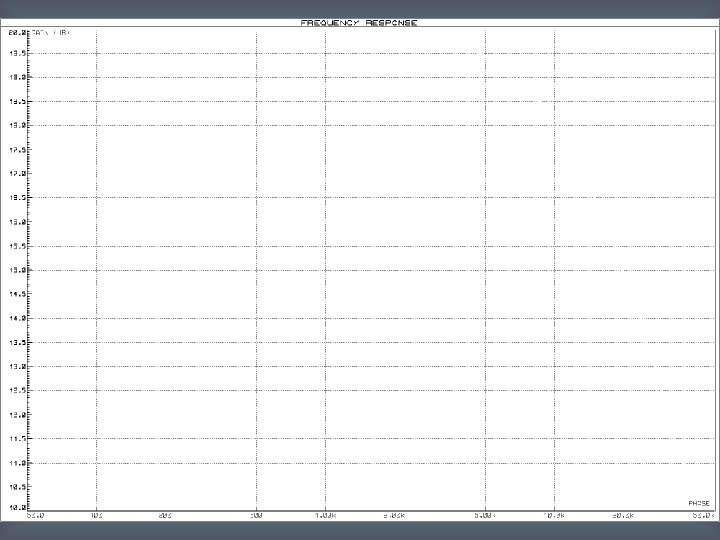

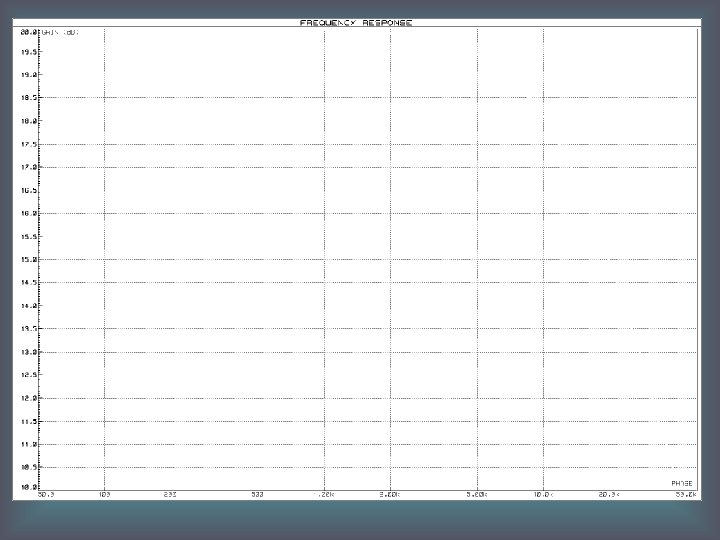

Bode Grafik Kağıdı Grafikler için gereken şablonu buradan indiriniz. (3 adet)

1. Deney R 2=10 k C=1 n Vi R 1=1 k V 0 LM 741

Frekans (Hz) Vi (p-p) 50 200 m. V 100 200 m. V 500 200 m. V 1 k 200 m. V 2 k 200 m. V 5 k 200 m. V 10 k 200 m. V 50 k 200 m. V Vo(p-p) K (V/V) 20 log(K) (d. B)

2. Deney R 2=10 k C=680 n Vi R 1=1 k V 0 LM 741

Frekans (Hz) Vi (p-p) Vo(p-p) 50 200 m. V 100 200 m. V 500 200 m. V 1 k 200 m. V 2 k 200 m. V 5 k 200 m. V 10 k 200 m. V 50 k 200 m. V K(d. B)-f grafiğini çiziniz. K (V/V) 20 log(K) (d. B)

3. Deney R 2=10 k C=1 n C=680 n R 1=1 k V 0 LM 741

Frekans (Hz) Vi (p-p) Vo(p-p) 50 200 m. V 100 200 m. V 500 200 m. V 1 k 200 m. V 2 k 200 m. V 5 k 200 m. V 10 k 200 m. V 50 k 200 m. V K(d. B)-f grafiğini çiziniz. K (V/V) 20 log(K) (d. B)
