ELEKTRONİK DEVRELER-I LABORATUVARI DENEY-2 Yarım Dalga Doğrultucu Ortalama Değer Efektif Değer Dr. Koray GÜRKAN

Deneye Hazırlık değeri +2/-2 V arasında değişen 1 ms periyotlu simetrik kare dalganın ► Genlik § Ortalama ve efektif değerini hesaplayınız. § Ortalama değerin 2. 5 V olması için nasıl bir işlem uygulanmalıdır? § Kare dalganın harmonikleri hangi frekanslardadır? Buna göre frekans spekturumunu çiziniz. § Bu spektrumu periyodu 1 ms genliği 2 V olan sinüzoidal işaret ile karşılaştırınız. § “True RMS” nedir? § “Crest Factor” nedir?

AC ve DC İşaretler Gerilim (V) Zaman (s)

Gerilim (V) AC ve DC İşaretler Zaman (s)

Ortalama Değer -DC (Direct Current) Average value=Mean value

Simetrik Bipolar Kare Dalganın Ortalama Değeri +A -A

Ortalama Değer ?

Yarım ve Tam Dalga Doğrultucu Çıkışları Vtepe

Ortalama ve Efektif Değer Vortalama = 220 V Vefektif= 220 V Eş Ampuller DC AC

Efektif Değer (RMS Value) -Alternatif (AC) işaretler için kullanılır. Root Square Mean

Simetrik Bipolar Kare Dalganın Efektif Değeri +A -A

Sinüzoidal İşaretin Efektif Değeri +A t -A Bu formül sadece sinüzoidal işaretler için geçerlidir !!!!

Tek Faz Şebeke Gerilimi Vefektif=220 V

Deney Malzemeleri ► 1 N 4007 (Genel Amaçlı Diyot) ► 10 k. W 0. 25 W direnç ► 1 m. F ve 100 m. F kondansatör ► Multimetre ► ETS-7000 Deney Seti ► İşaret Üreteci ► Osiloskop/Prob ► BNC-Timsah kablo BNC uç Timsah Konnektörler ► Bağlantı kabloları

Kablo Testi ? ? -MM’yi Diyot konumuna alın. -» Select» tuşu iletkenlik kontrolünü aktif hale getirin. BNC dış uç Siyah Uç Buzzer? BNC iç uç Kırmızı Uç Buzzer?

Diyot Testi ? ?

Prob Testi ► Osiloskop probunu test edin. ► Probun 1 x konumunda olduğundan emin olun.

Prob Testi ► Osiloskobun «Probe» ayarının 1 x konumunda olup olmadığını kontrol edin. ► Probu osiloskoba bağlayarak kalibrasyon çıkışındaki işareti gözleyin.

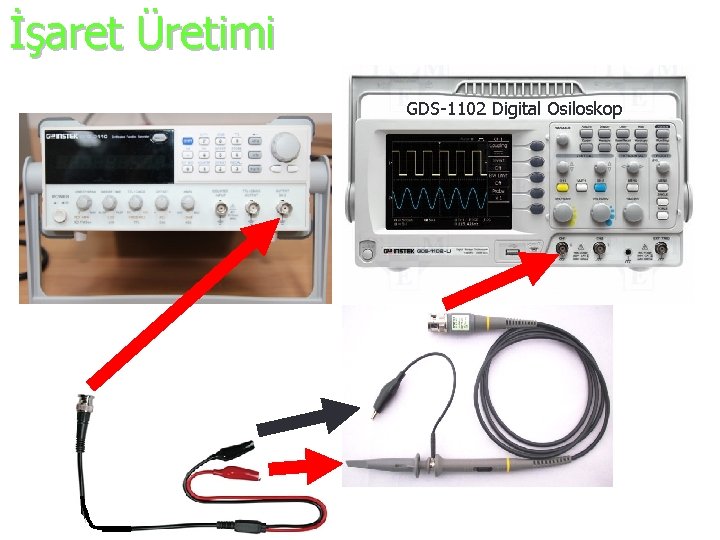

İşaret Üretimi SFG-2120 İşaret Üreteci GDS-1102 Digital Osiloskop BNC-Timsah Kablo Osiloskop Probu

► GND Seviyesinin orta noktaya çekilmesi § CH 1 (sarı) tuşa basın § Coupling menüsü AC/DC/GND olarak gözükecektir. GND’yi seçin. § Sarı çizgiyi orta noktaya gelecek şekilde aşağı/yukarı kaydırın. § Bu ayar doğru yapılmazsa ortalama değer yanlış okunacaktır. § Autoset tuşuna basarsanız tüm ayarlar değişeceğinden işlemi tekrarlamanız gerekecektir. § Autoset tuşunu bu deney sırasında kullanmayın !

CH 1 (sarı) tuşa basın Coupling menüsü AC/DC/GND olarak gözükecektir.

GND’yi seçin. Sarı çizgiyi orta noktaya gelecek şekilde aşağı/yukarı kaydırın.

Coupling DC’yi seçin. Autoset tuşuna basarsanız tüm ayarlar değişeceğinden işlemi tekrarlamanız gerekecektir. Autoset tuşunu bu deney sırasında kullanmayın ! X

Giriş İşaretinin Üretimi ► Aşağıdaki işareti fonksiyon üretici ile üretip osiloskopta görüntüleyin. ► Bu işaret yarım dalga doğrultucuların giriş işaretini oluşturacaktır. § V(t)=5. sin(100. pi. t)

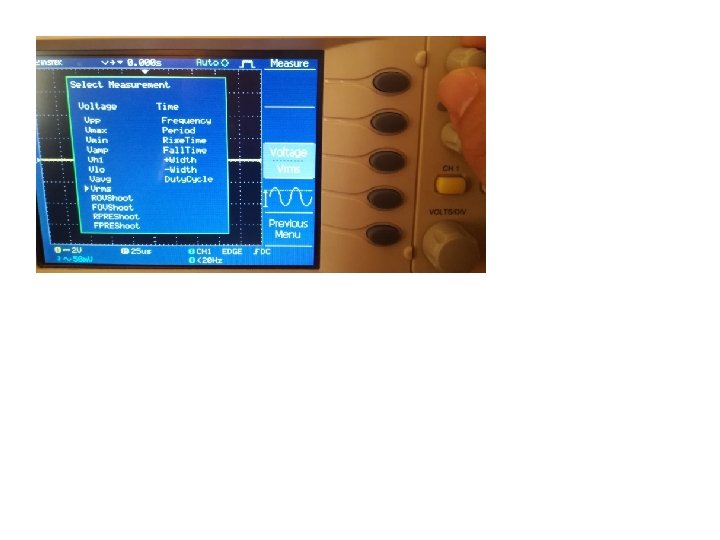

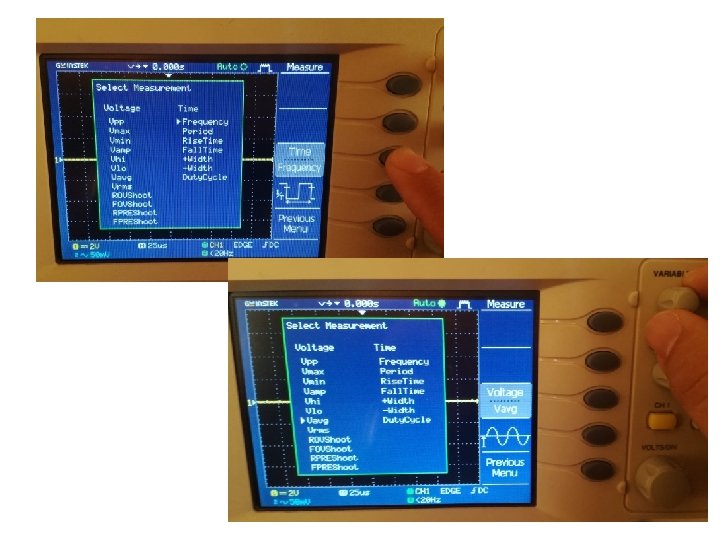

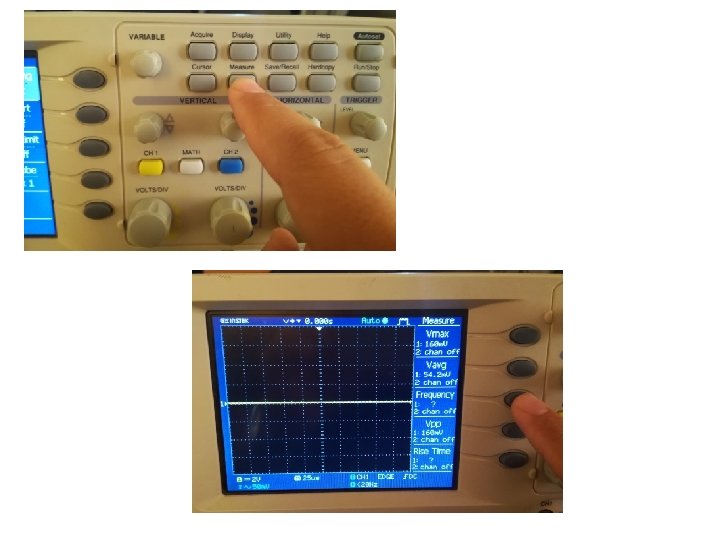

Osiloskop Ölçümleri ► Osiloskobun “Measurements” menüsünden aşağıdaki ölçümler okunacaktır. Ortalama Değer (Average) Vavg=…. Efektif Değer (RMS) Vrms=….

Multimetre Ölçümleri ► Multimetrede aşağıdaki ölçümler okunacaktır. Ortalama Değer Efektif Değer

Yarım Dalga Doğrultucu-1 Daha önceki adımda üretilen giriş işareti 1 N 4007 Çıkış işaretini çiziniz Osiloskop VRMS VDC 50 Hz 5 V (peak) Giriş İşareti Sinüs Çıkış İşareti Multimetre VRMS VDC

Yarım Dalga Doğrultucu-2 Çıkış işaretini çiziniz 50 Hz 5 V (peak) Giriş İşareti V(t) Sinüs Çıkış İşareti Osiloskop VRMS VDC Multimetre VRMS VDC
