ELEKTRONİK DEVRELER-I LABORATUVARI DENEY-1 Diyot Karakteristiklerinin Ölçümü

Deneye Hazırlık Yapılacak deneyleri bilgisayar ortamında devre simülasyon programları ile analiz ediniz. Bu sonuçları pratik sonuçlar ile karşılaştırmak üzere not ediniz. ► 5 mm’lik LED’lerin eşik gerilimi 2 V ve maksimum akım 20 m. A olduğunda göre 5 V’luk kaynağa bağlanan LED’in zarar görmemesi için LED’e seri bağlanacak direncin minimum değeri ne olmalıdır? . Direnç çok büyük seçilirse ne olur? ► 5. 6 V’luk zener diyotun gücü 0. 5 W ise 60 V’luk kaynağın 5. 6 V’a sabitlenmesinde kullanılacak minimum direnç değeri kaçtır? ► Diyot akım/gerilim denklemini yazarak, parametreleri açıklayınız. 1 N 4001 için bu parametreler nedir? Eşik geriliminin sıcaklığa bağlılığını yorumlayınız. LED için bu denklem nasıl değişir? ►

Diyot: + VD - Anot Katot ID İdeal Diyot Denklemi q = 1. 602 x 10 -19 [C] k = 1. 38064852 × 10 -23 [J / K] T = Jonksiyon sıcaklığı [K] IS = Ters doyma akımı [A] n = 1 Si, Ge 2 Ga. As, In. P VT = k. T/q T = 27 o. C VT = 25. 9 m. V VD

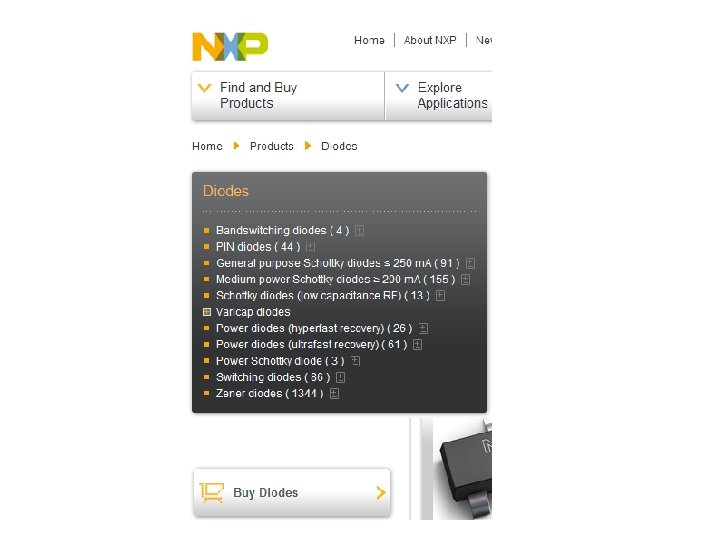

Diyot: Anot Delikli Montaj (Through Hole) Katot Yüzey Montaj (Surface Mount )

Genel Amaçlı Doğrultucu Diyot ► 1 N 4001 § IF =1 A § VF = 1 V § VRRM=50 V § IR=5 m. A (Forward Current) (Forward Voltage @ 1 A) (Repetitive Reverse Voltage) (Reverse Current @VR) http: //www. fairchildsemi. com/ds/1 N/1 N 4001. pdf

Schottky Diyot

Schottky Diyot ► 1 N 5817 § IF =1 A § VF = 0. 45 V § VRRM=20 V § IR=1 m. A (Forward Current) (Forward Voltage @ 1 A) (Repetitive Reverse Voltage) (Reverse Current @VR) https: //www. vishay. com/docs/88525/1 n 5817. pdf

Light Emitting Diode (LED)

Işık Spektrumu

Katalog Bilgileri

LED Bağlantısı

Zener Diyot https: //www. electronics-tutorials. ws/diode_7. html

Zener Diyot § VZ=5. 6 V § 0. 25/0. 5/1 W (Max. Power Dissipation) § %5 (Tolerance) https: //www. vishay. com/docs/85816/1 n 4728 a. pdf

Deney Malzemeleri ► 1 N 4001 (Genel Amaçlı Diyot) ► 1 N 5817 (Schottky Diyot) ► 5 mm LED (Işık Yayan Diyot) ► 5. 6 V Zener Diyot ► Multimetre ► Bağlantı Kabloları ve Problar ► ETS-7000 Deney Seti

1. Deney: Diyot Testi ? ?

2. Deney: PN-Diyot ÖLÇÜLECEK VS (V) 0. 2 0. 4 0. 6 1. 2 2. 4 4. 8 9. 6 VD VR 1 HESAPLANACAK ID PD

3. Deney: Schottky Diyot ÖLÇÜLECEK VS (V) 0. 2 0. 4 0. 6 1. 2 2. 4 4. 8 9. 6 VSCH VR 1 HESAPLANACAK ISCH PSCH

4. Deney: LED Ölçülecek VS (V) 0. 5 1. 0 1. 5 2. 0 2. 5 3. 0 4. 0 VLED VR 1 Hesaplanacak ILED PLED

5. Deney: Zener Diyot VS (V) 2. 0 + Ölçülecek VR 1 VZ VR 1 + 4. 0 VZ 5. 0 - 6. 0 7. 0 8. 0 9. 0 Hesaplanacak IZ PZ

I-V Eğrileri V

Deney Sonu Çalışması • Ölçülen ve hesaplanan değerlere göre ; § § § VD-ID eğrisi VLED-ILED eğrisi Vz-Iz eğrisi eğrilerini bilgisayar programlarını kullanarak çizdiriniz. 2 V’luk eşik gerilimi olan 3 adet LED ve bir adet 150 Ohm’luk direnç seri bağlanıyor. Bu bağlantının aynısı tekrarlanarak bütün bağlantılar paralel hale getiriliyor ve 50 paralel grup oluşturuluyor. Sistem şematiğini çizerek, bu sistemi besleyecek 12 V’luk adaptörün vermesi gereken minimum akım kaç A’dir hesaplayınız. • LED sürücülerinde ışık şiddetinin nasıl kontrol edildiğini araştırınız. • 12… 60 V DC giriş gerilimini sabitleyen 5. 6 V’lık regülatör tasarlayarak çıkış direncini hesaplayınız. •
