Elektronisk løgndetektor 1

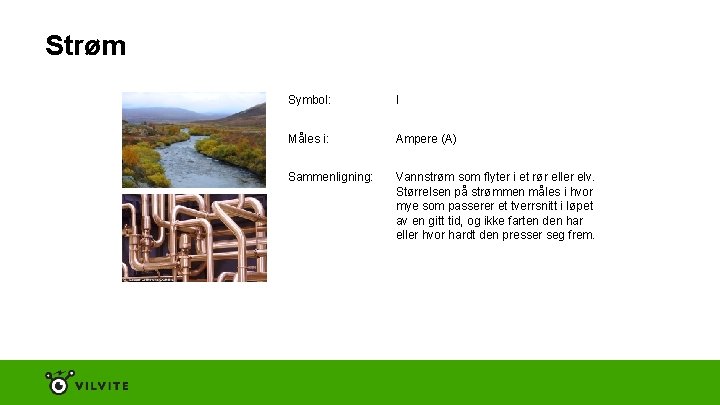

Strøm Symbol: I Måles i: Ampere (A) Sammenligning: Vannstrøm som flyter i et rør eller elv. Størrelsen på strømmen måles i hvor mye som passerer et tverrsnitt i løpet av en gitt tid, og ikke farten den har eller hvor hardt den presser seg frem.

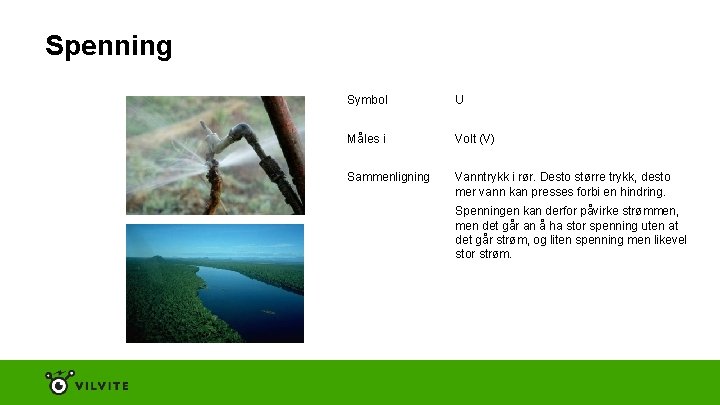

Spenning Symbol U Måles i Volt (V) Sammenligning Vanntrykk i rør. Desto større trykk, desto mer vann kan presses forbi en hindring. Spenningen kan derfor påvirke strømmen, men det går an å ha stor spenning uten at det går strøm, og liten spenning men likevel stor strøm.

Motstanden Symbol: R Måles i: Ohm Ω Ringene: Fargekoden forteller hvor mange Ohm den har. Sammenligning: Vannkran som bremser vannstrømmen i røret. Ohms lov U = R I (huskeregel: g. URI) U R I

Oppdrag for motstanden Jeg trenger at det går maks 0, 5 A i en ledning og vil koble til et bilbatteri på 12 V. Hvor stor motstand må jeg måle i kretsen for at det skal være trygt å koble til batteriet?

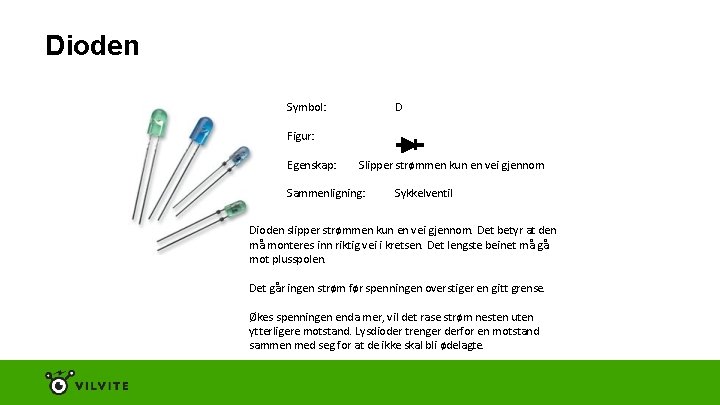

Dioden Symbol: D Figur: Egenskap: Slipper strømmen kun en vei gjennom Sammenligning: Sykkelventil Dioden slipper strømmen kun en vei gjennom. Det betyr at den må monteres inn riktig vei i kretsen. Det lengste beinet må gå mot plusspolen. Det går ingen strøm før spenningen overstiger en gitt grense. Økes spenningen enda mer, vil det rase strøm nesten uten ytterligere motstand. Lysdioder trenger derfor en motstand sammen med seg for at de ikke skal bli ødelagte.

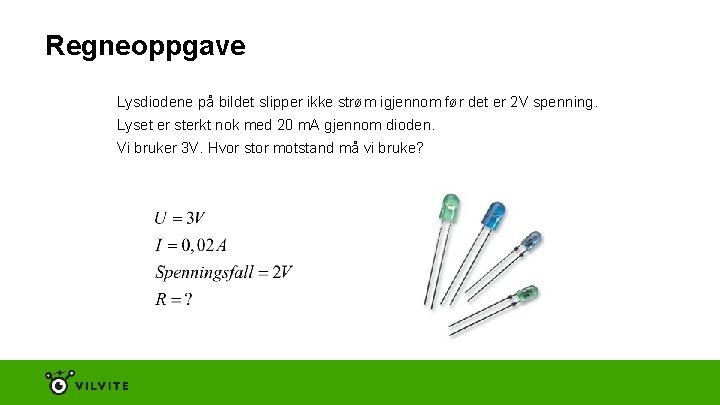

Regneoppgave Lysdiodene på bildet slipper ikke strøm igjennom før det er 2 V spenning. Lyset er sterkt nok med 20 m. A gjennom dioden. Vi bruker 3 V. Hvor stor motstand må vi bruke?

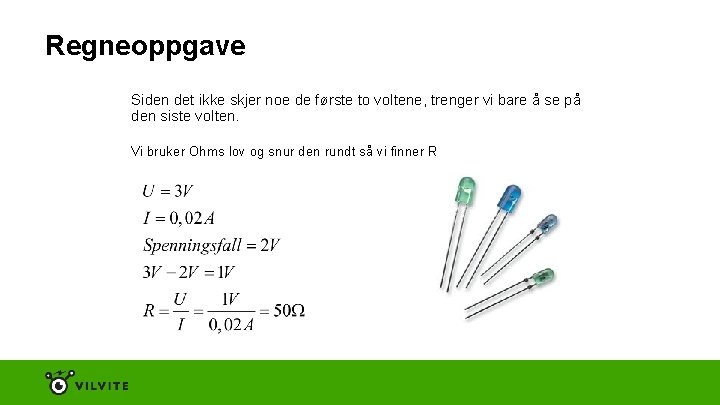

Regneoppgave Siden det ikke skjer noe de første to voltene, trenger vi bare å se på den siste volten. Vi bruker Ohms lov og snur den rundt så vi finner R

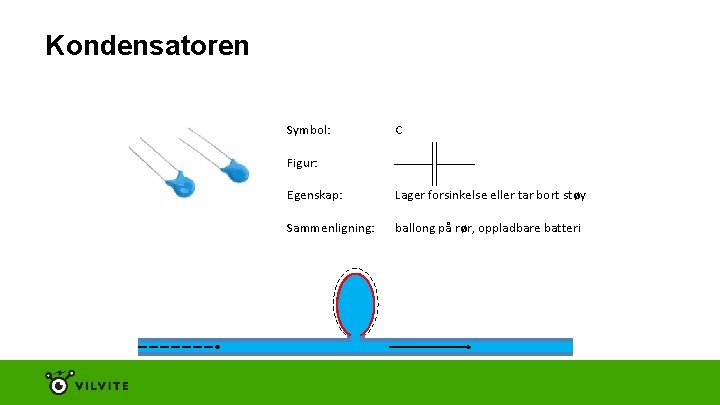

Kondensatoren Symbol: C Figur: Egenskap: Lager forsinkelse eller tar bort støy Sammenligning: ballong på rør, oppladbare batteri

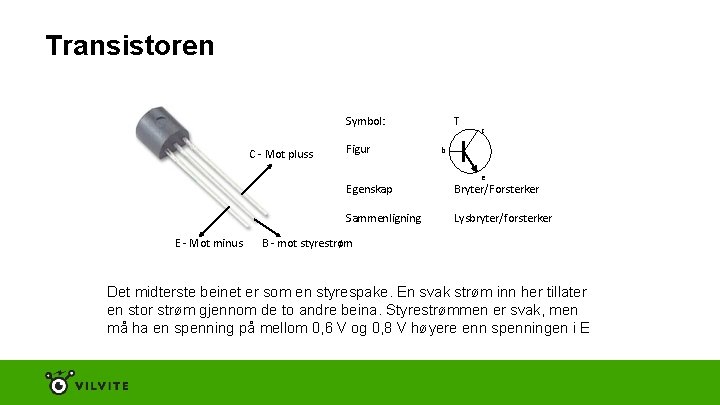

Transistoren Symbol: C - Mot pluss E - Mot minus Figur T c b e Egenskap Bryter/Forsterker Sammenligning Lysbryter/forsterker B - mot styrestrøm Det midterste beinet er som en styrespake. En svak strøm inn her tillater en stor strøm gjennom de to andre beina. Styrestrømmen er svak, men må ha en spenning på mellom 0, 6 V og 0, 8 V høyere enn spenningen i E

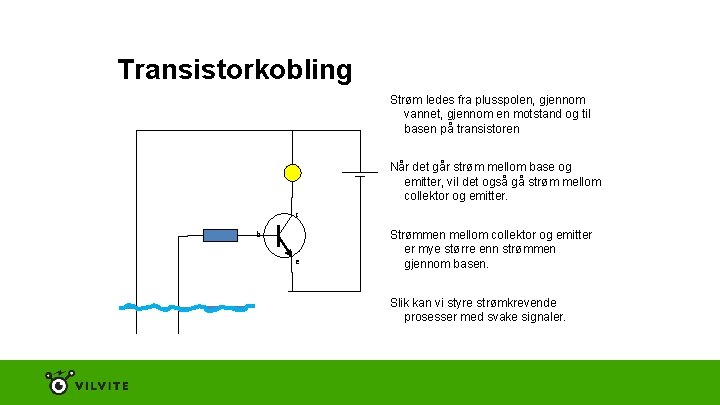

Transistorkobling Strøm ledes fra plusspolen, gjennom vannet, gjennom en motstand og til basen på transistoren Når det går strøm mellom base og emitter, vil det også gå strøm mellom collektor og emitter. c b e Strømmen mellom collektor og emitter er mye større enn strømmen gjennom basen. Slik kan vi styre strømkrevende prosesser med svake signaler.

Høyttalere inneholder spoler som blir magnetiske når det går strøm gjennom dem. I bunnen av høyttaleren er en stor og sterk magnet. Når spolen blir magnetisk, tiltrekkes eller frastøtes den magneten i bunnen. Spolen er limt fast til membranen som derved skyves ut eller trekkes inn mot magneten. Slik beveges høyttalermembranen frem og tilbake og setter luften i vibrasjon, noe vi hører som lyd.
