ELEKTRONIKI LOGIKI SKLOPOVI I REGISTRI 8 razred to

ELEKTRONIČKI LOGIČKI SKLOPOVI I REGISTRI 8. razred

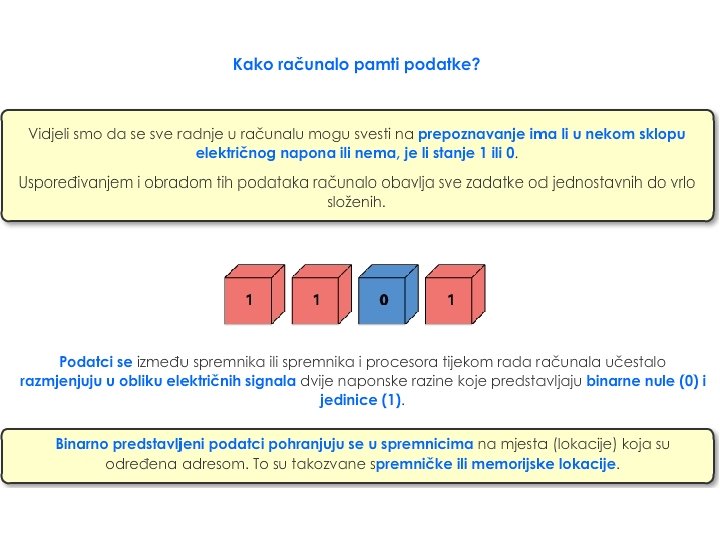

Što je računalo? • računalo je uređaj koji prepoznaje, sprema i obrađuje podatke. • to radi putem ugrađenih prekidača koji su postavljeni u jedno od dva stanja: uključen (1) ili isključen (0) • to je najmanja količina podataka koju prekidač u računalu može pokazati, a zovemo je bit

Moguća stanja 2 udružena bita 1 1 0 0 0 1 1 0

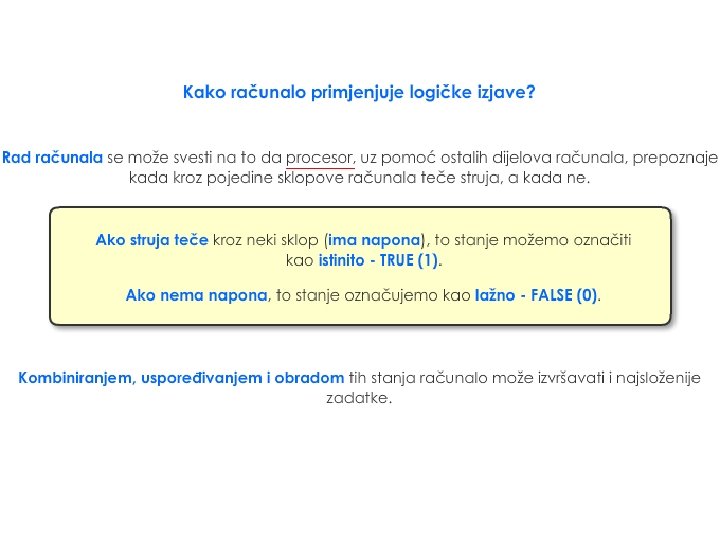

• Zamislimo računalo kao skup malih žarulja od kojih su neke uključene (žarulja svijetli), a neke isključene (žarulja ne svijetli) • Danas ćemo naučiti kako računalo izvršava najsloženije zadatke koristeći bit (1 ili 0) i logičke funkcije • Zapišimo naslov: ELEKTRONIČKI LOGIČKI SKLOPOVI I REGISTRI

• • Osnovne komponente računala su: SKLOPOVLJE i PROGRAMI Sklopovlje čine fizički (opipljivi) dijelovi računala (miš, tipkovnica, ekran, pisač, procesor, kartice, tvrdi disk…) Programi su nam potrebni za obavljanje različitih operacija i poslova (Word, Power. Point, Logo…) Najvažnija od svih komponenti je PROCESOR.

UPRAVLJAČKA JEDINICA PROCESOR (UPRAVLJAČKA JEDINICA) - UPRAVLJA RADOM ČITAVOG RAČUNALA I IZVOĐENJEM PROGRAMA.

Sabirnica – elektronički putovi kojima se prenose podaci unutar računala DIJELOVI SABIRNICA su adresni, podatkovni i upravljački dio

OZNAKA I NAMJENA SABIRNICE ATA (IDE) Integrated Drive Electronics (IDE) odnosno češće korišten termin ATA (eng. AT Attachment) Namjena: TVRDI DISK, CD ROM USB Namjena: UNIVERZALNA SABIRNICA ZA RAZLIČITE UREĐAJE AGP (Accelerated Graphics Port) Namjena: GRAFIČKE KARTICE SLIKA

OZNAKA I NAMJENA SABIRNICE PCI (Peripheral Component Interconnect) UNIVERZALNA SABIRNICA ZA PROŠIRENJE RAČUNALA PCI-E zamjena za za PCI/AGP sučelje SATA Namjena: TVRDI DISK SLIKA

Kako je došlo do razvoja procesora i do računala koja danas koristimo?

Zapišimo…

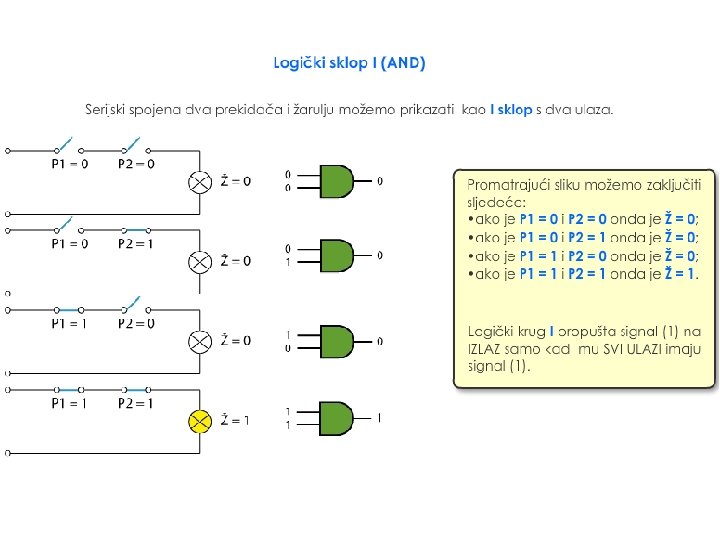

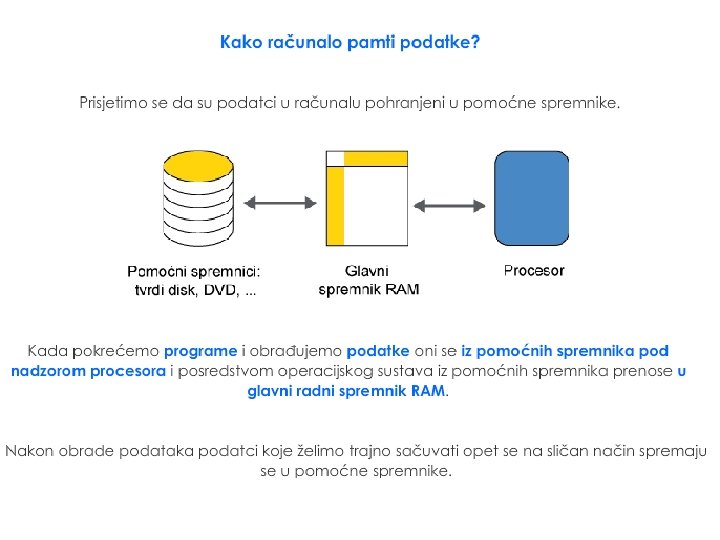

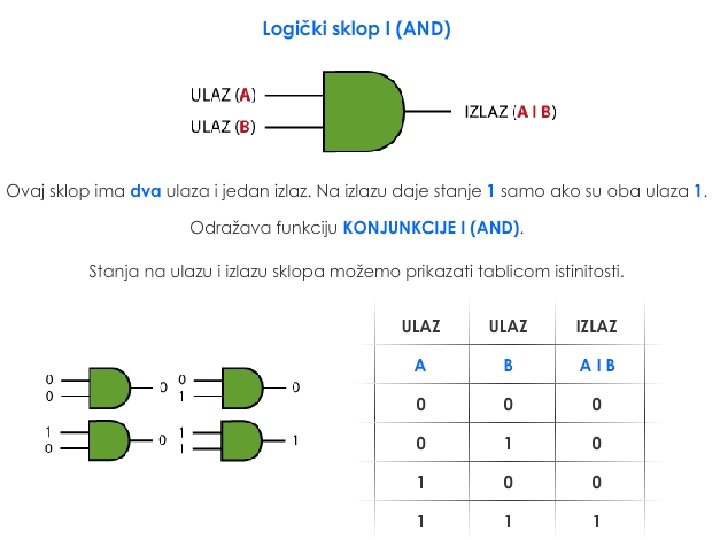

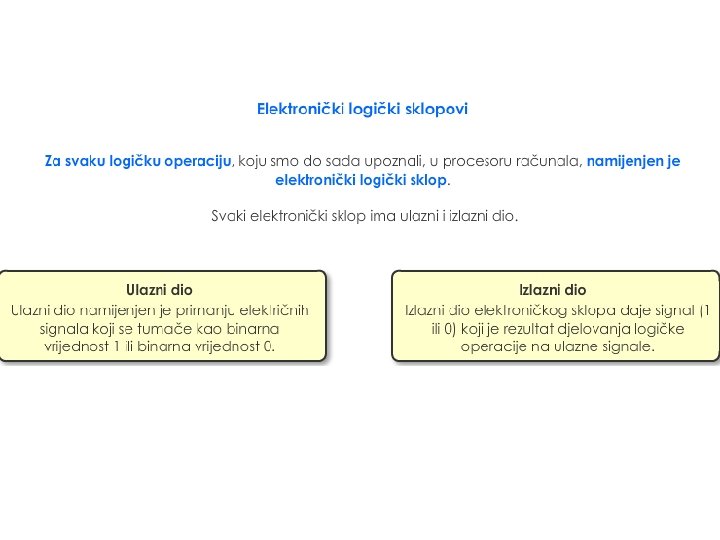

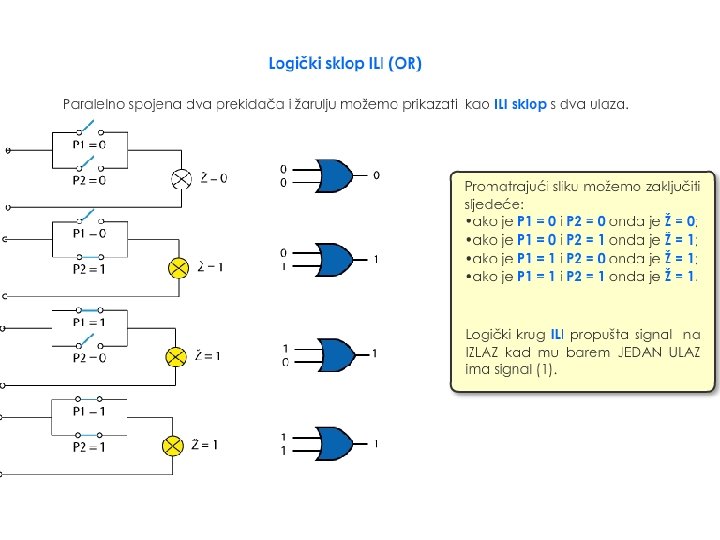

ELEKTRONIČKI LOGIČKI SKLOPOVI I REGISTRI Logički sklopovi – prekidači, usmjeruju tijek podataka u računalu Registri – maleni i brzi memorijski elementi (pohranjivanje međurezultata računskih operacija) Sabirnica – elektronički putovi kojima se prenose podaci unutar računala (adresni, podatkovni i upravljački dio) Mikroelektronika – tehnologija izrade vrlo malih elektroničkih sklopova i uređaja Povijesni razvoj računala: 1. ELEKTRONSKA CIJEV 2. TRANZISTOR 3. ČIP 4. MIKROPROCESOR

Zadaci za vježbu…

U žute kvadrate treba upisati vrijednosti koje nedostaju! 1 0

U žute kvadrate treba upisati vrijednosti koje nedostaju! 1 0 0

U žute kvadrate treba upisati vrijednosti koje nedostaju! 1 0 0

U žute kvadrate treba upisati vrijednosti koje nedostaju! 1 0 1
