ELEKTRONIKA Zesilovače – princip, druhy

Výukový materiál Číslo projektu: CZ. 1. 07/1. 5. 00/34. 0608 Šablona: III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Číslo materiálu: 01_02_32_INOVACE_19

ZESILOVAČE – PRINCIP, DRUHY Předmět: ELEKTRONIKA Ročník: ME 2 Jméno autora: Ing. Miroslav Sámel Škola: SPŠ Hranice Anotace : Prezentace poskytuje základní přehled o zesilovačích. Popisuje druhy zesilovačů a vysvětluje princip zesílení. Materiál je určený pro výuku v předmětu Elektronika. Klíčová slova: Zesilovač, zesilovací stupně, zesílení proudu, napětí , výkonu, impedanční transformace. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Ing. Miroslav Sámel Financováno z ESF a státního rozpočtu ČR.

ZESILOVAČE – PRINCIP, DRUHY Pamatujte si: Zesilovače napětí Zesilovače proudu Zesilovače výkonu Transformace impedance Druhy zesilovačů Rozdělení zesilovačů: a) podle frekvence - nízkofrekvenční – 20 Hz až 20 k. Hz - vysokofrekvenční – 102 k. Hz – 101 GHz b) podle velikosti vstupního signálu - předzesilovače – zesilují signály malé úrovně - výkonové zesilovače – velké výkonové zesílení c) podle šířky přenášeného pásma - úzkopásmové – zesilují úzké rozpětí frekvencí - širokopásmové – zesilují široké pásmo frekvencí d) podle pracovních tříd - zesilovače pracující ve třídě „A“ - zesilovače pracující ve třídě „B“ - zesilovače pracující ve třídě „C“ e) podle druhu vazby mezi stupni - se stejnosměrnou vazbou - s vazbou s RC členy - s transformátorovou vazbou 01_02_32_INOVACE_19, Elektronika, Zesilovače – princip, druhy Ing. Miroslav Sámel

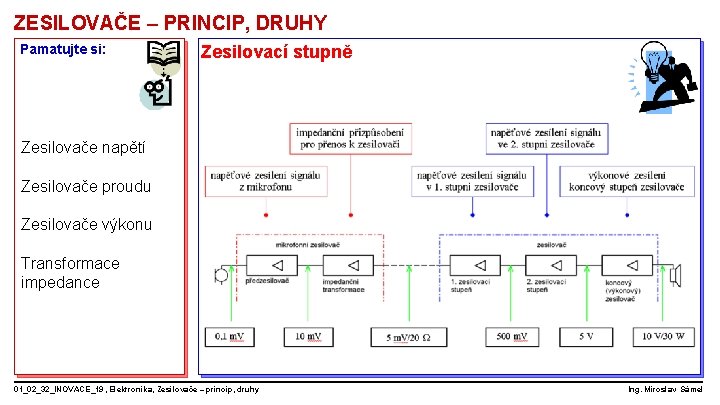

ZESILOVAČE – PRINCIP, DRUHY Pamatujte si: Zesilovací stupně Zesilovače napětí Zesilovače proudu Zesilovače výkonu Transformace impedance 01_02_32_INOVACE_19, Elektronika, Zesilovače – princip, druhy Ing. Miroslav Sámel
