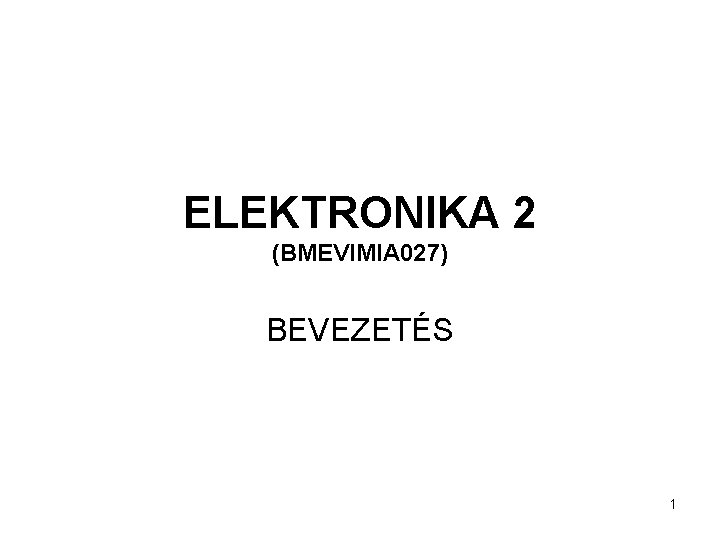

ELEKTRONIKA 2 (BMEVIMIA 027) BEVEZETÉS 1
Követelmények • Heti 3 óra → 3 krp → 3 évközi követelmény = 2 ZH (7. és 14. hét) + HF (10 db) • HF: Feladatonként 1 pont (lehet 0, 5 is). Minimálisan elérendő: összesen 4 pont. Nem számít bele a félévközi jegybe, csak szükséges elő-feltétel ahhoz. • Megállapodás a hallgatókkal: a 4 feletti pontok átválthatók HF pontonként 4 – 4 ZH pontra. • A két ZH-ból a félévközi osztályzat ugyanúgy képződik, mint az Elektronika 1 -nél (csak itt teljesíteni kell a HF minimumkövetelményt hozzá). 2

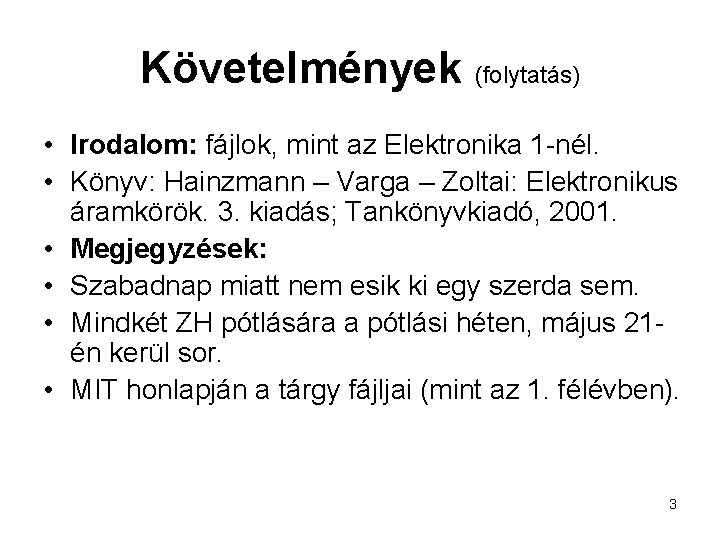

Követelmények (folytatás) • Irodalom: fájlok, mint az Elektronika 1 -nél. • Könyv: Hainzmann – Varga – Zoltai: Elektronikus áramkörök. 3. kiadás; Tankönyvkiadó, 2001. • Megjegyzések: • Szabadnap miatt nem esik ki egy szerda sem. • Mindkét ZH pótlására a pótlási héten, május 21én kerül sor. • MIT honlapján a tárgy fájljai (mint az 1. félévben). 3
Tematika • • 1. Visszacsatolt erősítők. 2. Aktív alkatelemek. 3. A bipoláris tranzisztorok helyettesítő-képei. 4. Alapkapcsolások. 5. Differenciál-erősítő. 6. Frekvenciafüggés. 7. Teljesítményerősítők. 8. A ME belső felépítése. 4
• A 741 típusú műveleti erősítő kapcsolása 7 +15 V I 5 T 8 T 9 Ib Ib 3 I 3 T 2 T 1 I 0 T 3 2 T 4 T 13 T 12 T 19 I 1 R 5 I 4 Cc T 17 R 6 R 9 T 14 6 R 7 R 10 I 2 T 7 T 6 T 5 T 10 R 2 R 1 T 16 T 20 T 11 R 4 R 8 4 -15 V R 3 1 T 18 T 15 5 ofszet-kiegyenlítés 5
Tematika (folytatás) • 9. A ME lineáris alkalmazásai. • 10. Oszcillátorok. 6
1. Előadás: 1. Visszacsatolt erősítők • A visszacsatolás célja. • A visszacsatolás elve. Jbe J 1 + A - Jki Jv=ßJo ß 7
1. Előadás: 1. Visszacsatolt erősítők • A visszacsatolás esetei: Önfenntartó gerjedés Szűk poz. vcs. Növekvő amplitúdójú gerjedés -1 Pozitív vcs. H 0 Negatív vcs. 8
1. Előadás: 1. Visszacsatolt erősítők • Miért használunk csaknem mindig negatív visszacsatolást? • A negatív és pozitív visszacsatolás szigorú értelmezése. • A hurokerősítés Nyquist-diagramja. • Strukturális és feltételes stabilitás. • A stabilitási tartalék fogalma. • A fázistartalék meghatározása Bode-diagramon. • Speciális eset: 45 -os fázistartalék. • Hurok a hurokban. 9
1. Előadás: 1. Visszacsatolt erősítők • Az aszimmetrikus erősítők visszacsatolásának négy alapesete • Az ideális visszacsatoló tag. • A soros feszültség-visszacsatolás: Auüu 1 Rbe Rg ug Rki u 1 uki Rt ube ßuuki 10
1. Előadás: 1. Visszacsatolt erősítők • • A S-F visszacsatolás: - Átviteli jellemzői - Bemeneti ellenállása - Kimeneti ellenállása: • Rg = 0 esetén • Az eredmények „transzponálása” más típusú visszacsatolásokra. 11
