Elektronika 2 / 4. előadás A tranzisztor kimeneti karakterisztikái Normál aktív tartomány ICmax IC UCB = 0 Telítési tartomány Pd max IB 3 IB 2 IB 1 IB 0 = 0 Lezárási tartomány UCEmax UCE A normál aktív tartományban: ha IE ~ IC = 0. 1 m. A. . . 10 m. A, a bázis-emitter feszültség: UBE ~ 0, 6 V (mint a diódánál). 1

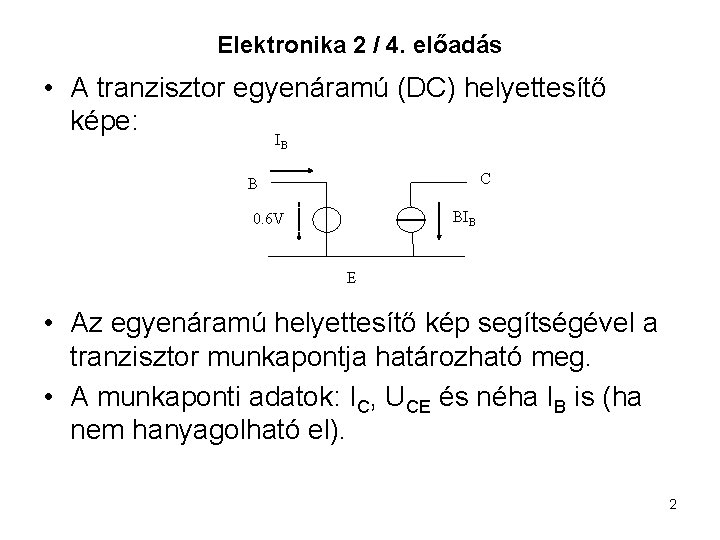

Elektronika 2 / 4. előadás • A tranzisztor egyenáramú (DC) helyettesítő képe: IB C B BIB 0. 6 V E • Az egyenáramú helyettesítő kép segítségével a tranzisztor munkapontja határozható meg. • A munkaponti adatok: IC, UCE és néha IB is (ha nem hanyagolható el). 2

Elektronika 2 / 4. előadás • A munkapont számításának általános módszere U • Adott: t RC R 2 R 1 RE 3

Elektronika 2 / 4. előadás • A kapcsolás egyenáramú (DC) helyettesítő képe: RB IB BIB 0. 6 V RC a. Ut (1+B)IB RE Ut 4

Elektronika 2 / 4. előadás • A bázisáram számítása • A DC munka-egyenes a munkaponttal: IC munkapont IB DC munkaegyenes UCE Ut 5

Elektronika 2 / 4. előadás • A munkapont számításának gyakorlati módszere • Közelítés: IB ~ 0 (ellenőrzése: teljesül-e az (1+B)RE ›› RB feltétel) • Ezzel: • • • UB = a. Ut UE = UB - 0, 6 V IC ~ IE = UE/RE UCE ~ Ut - (RE + RC)IC 6

Elektronika 2 / 4. előadás Számpéldák • #1 +10 V 2 k B = 100 4. 7 k 3 k -10 V 7

Elektronika 2 / 4. előadás • #2 10 V 2 k 2 k B = 100 4. 7 k IE IE 2 IE 1. 5 k 4. 7 k -10 V 8

Elektronika 2 / 4. előadás • #3 12 V 100 k RC B = 100 • Az RE szerepe • Ökölszabály RE számítására 9

Elektronika 2 / 4. előadás • #4 Munkapont-stabilizálás párhuzamos feszültség-visszacsatolással: Ut = 10 V R 2 = 70 k I 1 RC = 10 k UC IC IB UCE UE R 1= 20 k RE = 1, 4 k • Megoldás: • IC =. . . = 0, 412 m. A ; UCE = 4, 74 V • (I 1 = 0, 059 m. A) 10

Elektronika 2 / 4. előadás • Az áramtükör • Alapkapcsolás: Ibe 2 IB Iki = IC IC IB IB • Az áramtükör hibájának levezetése 11

Elektronika 2 / 4. előadás • 1. javított áramtükör V+ Ibe Iki T 3 T 1 T 2 R 12
