Elektronika 2 11 elads A 741 es mveleti

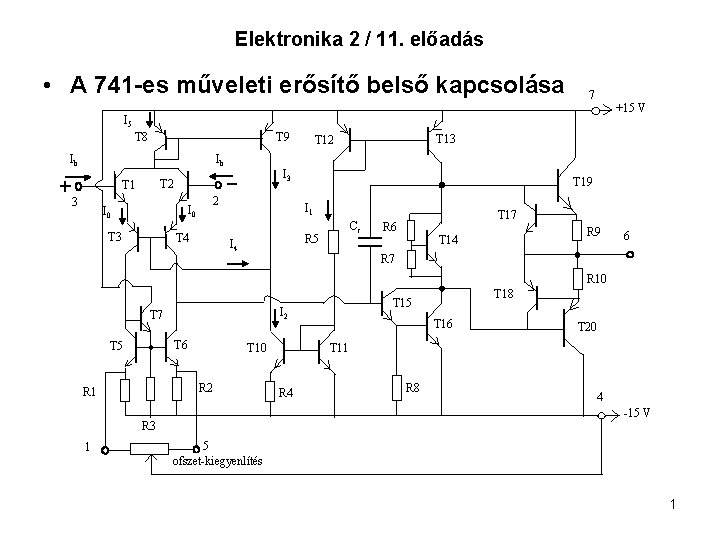

Elektronika 2 / 11. előadás • A 741 -es műveleti erősítő belső kapcsolása 7 +15 V I 5 T 8 T 9 Ib T 13 T 12 Ib 3 I 3 T 2 T 1 2 I 0 T 3 T 4 T 19 I 1 Cc R 5 I 4 T 17 R 6 R 9 T 14 6 R 7 R 10 I 2 T 7 T 6 T 5 T 10 R 2 R 1 T 16 T 20 T 11 R 4 R 8 4 -15 V R 3 1 T 18 T 15 5 ofszet-kiegyenlítés 1

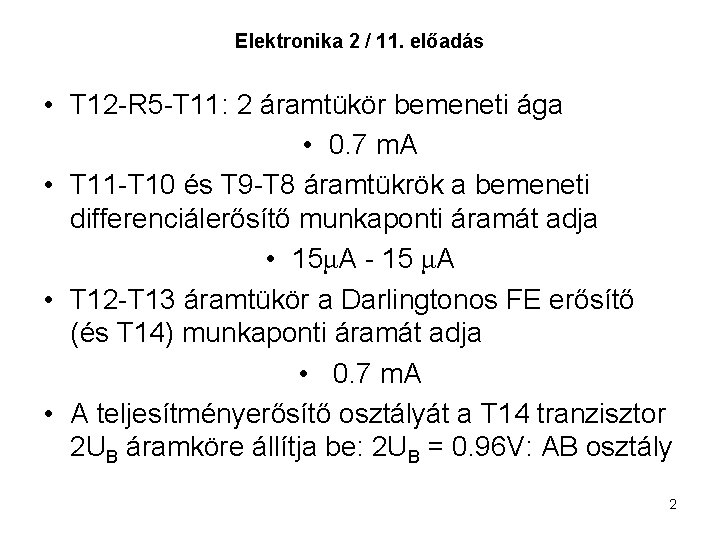

Elektronika 2 / 11. előadás • T 12 -R 5 -T 11: 2 áramtükör bemeneti ága • 0. 7 m. A • T 11 -T 10 és T 9 -T 8 áramtükrök a bemeneti differenciálerősítő munkaponti áramát adja • 15μA - 15 μA • T 12 -T 13 áramtükör a Darlingtonos FE erősítő (és T 14) munkaponti áramát adja • 0. 7 m. A • A teljesítményerősítő osztályát a T 14 tranzisztor 2 UB áramköre állítja be: 2 UB = 0. 96 V: AB osztály 2

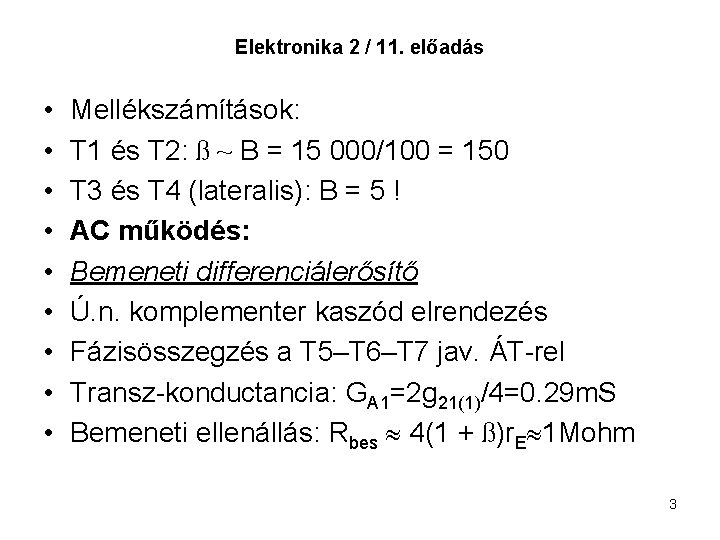

Elektronika 2 / 11. előadás • • • Mellékszámítások: T 1 és T 2: ß ~ B = 15 000/100 = 150 T 3 és T 4 (lateralis): B = 5 ! AC működés: Bemeneti differenciálerősítő Ú. n. komplementer kaszód elrendezés Fázisösszegzés a T 5–T 6–T 7 jav. ÁT-rel Transz-konductancia: GA 1=2 g 21(1)/4=0. 29 m. S Bemeneti ellenállás: Rbes 4(1 + ß)r. E 1 Mohm 3

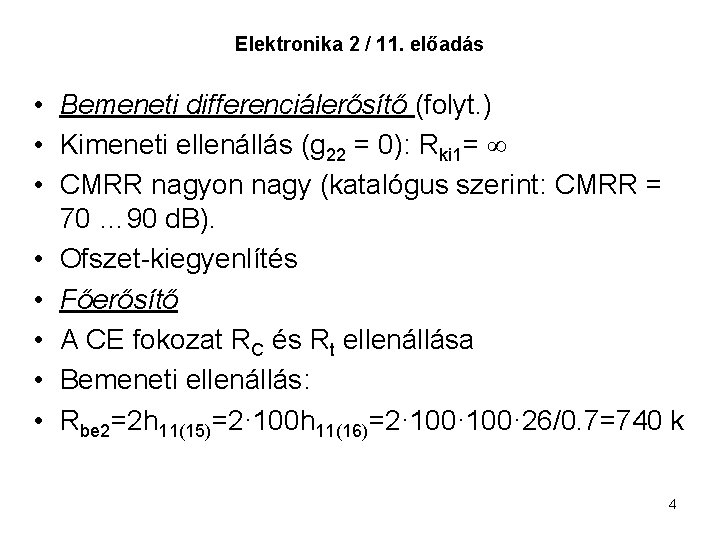

Elektronika 2 / 11. előadás • Bemeneti differenciálerősítő (folyt. ) • Kimeneti ellenállás (g 22 = 0): Rki 1= ∞ • CMRR nagyon nagy (katalógus szerint: CMRR = 70 … 90 d. B). • Ofszet-kiegyenlítés • Főerősítő • A CE fokozat RC és Rt ellenállása • Bemeneti ellenállás: • Rbe 2=2 h 11(15)=2· 100 h 11(16)=2· 100· 26/0. 7=740 k 4

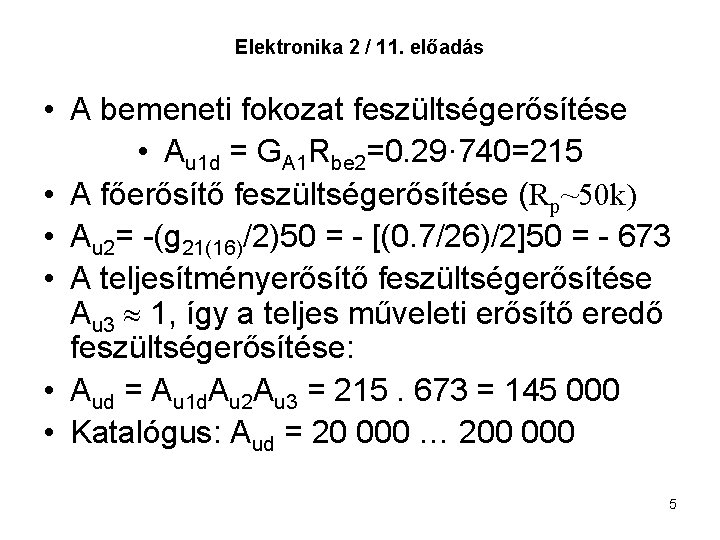

Elektronika 2 / 11. előadás • A bemeneti fokozat feszültségerősítése • Au 1 d = GA 1 Rbe 2=0. 29· 740=215 • A főerősítő feszültségerősítése (Rp~50 k) • Au 2= -(g 21(16)/2)50 = - [(0. 7/26)/2]50 = - 673 • A teljesítményerősítő feszültségerősítése Au 3 1, így a teljes műveleti erősítő eredő feszültségerősítése: • Aud = Au 1 d. Au 2 Au 3 = 215. 673 = 145 000 • Katalógus: Aud = 20 000 … 200 000 5

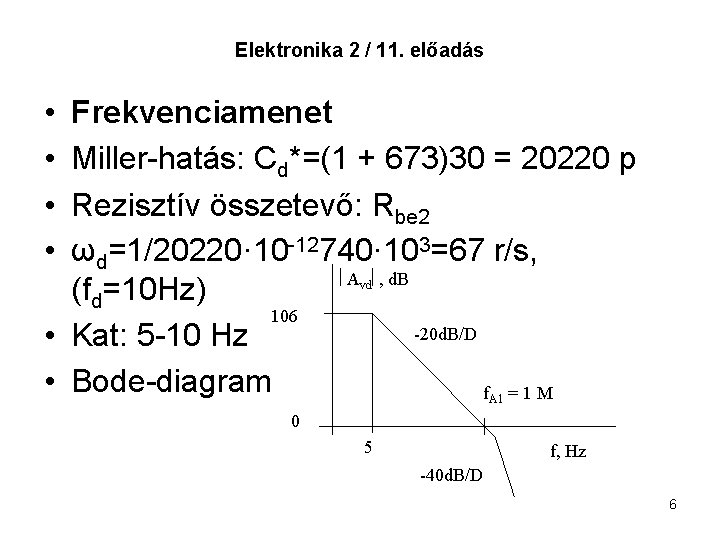

Elektronika 2 / 11. előadás • • Frekvenciamenet Miller-hatás: Cd*=(1 + 673)30 = 20220 p Rezisztív összetevő: Rbe 2 ωd=1/20220· 10 -12740· 103=67 r/s, A , d. B (fd=10 Hz) 106 -20 d. B/D • Kat: 5 -10 Hz • Bode-diagram f =1 M vd A 1 0 5 f, Hz -40 d. B/D 6

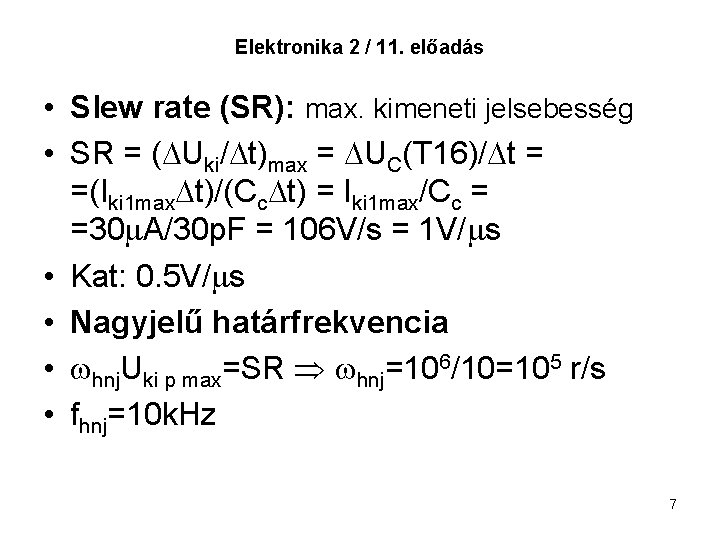

Elektronika 2 / 11. előadás • Slew rate (SR): max. kimeneti jelsebesség • SR = ( Uki/ t)max = UC(T 16)/ t = =(Iki 1 max t)/(Cc t) = Iki 1 max/Cc = =30 A/30 p. F = 106 V/s = 1 V/ s • Kat: 0. 5 V/ s • Nagyjelű határfrekvencia • hnj. Uki p max=SR hnj=106/10=105 r/s • fhnj=10 k. Hz 7

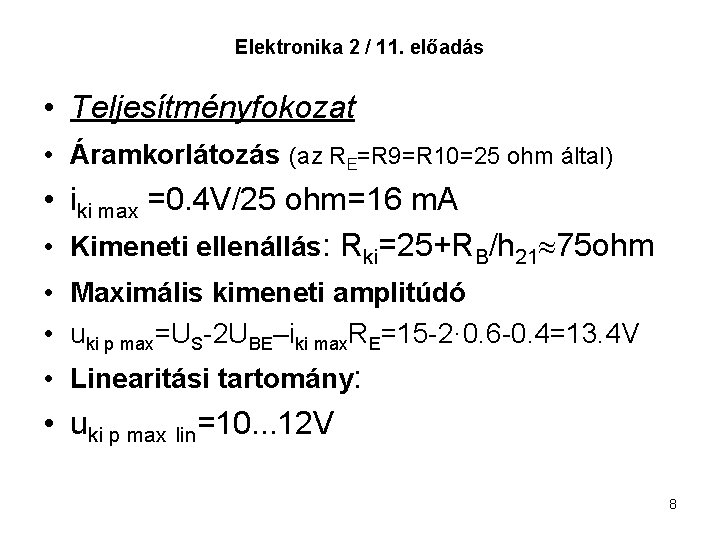

Elektronika 2 / 11. előadás • Teljesítményfokozat • Áramkorlátozás (az RE=R 9=R 10=25 ohm által) • iki max =0. 4 V/25 ohm=16 m. A • Kimeneti ellenállás: Rki=25+RB/h 21 75 ohm • Maximális kimeneti amplitúdó • uki p max=US-2 UBE–iki max. RE=15 -2· 0. 6 -0. 4=13. 4 V • Linearitási tartomány: • uki p max lin=10. . . 12 V 8

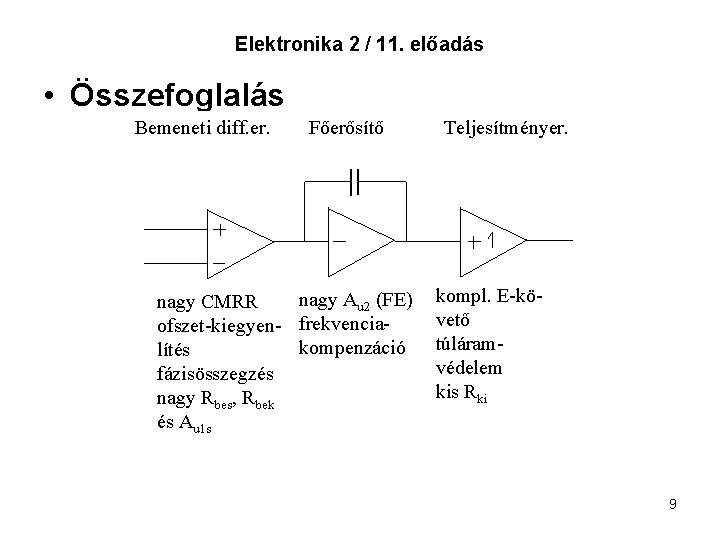

Elektronika 2 / 11. előadás • Összefoglalás Bemeneti diff. er. Főerősítő nagy Au 2 (FE) nagy CMRR ofszet-kiegyen- frekvenciakompenzáció lítés fázisösszegzés nagy Rbes, Rbek és Au 1 s Teljesítményer. kompl. E-követő túláramvédelem kis Rki 9
