Elektronik Devreler • Doğrultucular, güç kaynakları • OPAMP’lı devre uygulamaları http: //ww 3. ticaret. edu. tr/salsan/ Prof. Dr. Sezgin ALSAN Elektronik 1
Başarı Değerlendirme Ölçütleri Önceki dönemlerden başarısız olan öğrencilerin devam mecburiyeti vardır. Derslere devam MADDE 25 –(1) Ders, uygulama ve laboratuvarlara en az %70 oranında devam şartı vardır. Bu şartı sağlamayan öğrenciler, o dersten başarısız sayılır. (2) (Değişik: RG-10/12/2012 -28493) Tekrarlanan derslerde, önceki dönemde devam şartı yerine getirilmişse, verilen ödev, proje ve benzeri görevler yerine getirilmek ve ara sınavlara girilmek kaydıyla dersin öğretim elemanınca devam koşulu aranmayabilir. DEVAM KOŞULU ARANACAKTIR. Derse %70 devam, her ders denetlenecektir. Kısa sınav 1 %5 ( 15 Ekim 2014) Ödev 1 %5 ( 22 Ekim 2014) Bilgisayarınıza ait güç kaynağı devresinin incelenmesi Vize sınavı %15 (Kasım 2014) Kısa sınav 2 %5 ( Aralık 2014) Ödev 2 %5 (10 Aralık 2014) Bradboard üzerinde ders ile ilgili bir uygulamanın kurularak çalıştırılması Öğrenci tarafından tutulan ders notlarının (PPT) değerlendirilmesi %15 (17 Aralık 2014) Final sınavı %50 Ödev formatı : kapak sayfası + 5… 10 sayfa konu + 1 sayfa sizin kendi yorumunuz Ödev sayfaları dosya içine yada poşet içine konulmadan sadece sol orta kenardan 2 adet tel zımba ile birleştirilecektir. Ödev ve ders notu gecikmelerinde -1 puan/gün uygulanacaktır. Prof. Dr. Sezgin ALSAN Elektronik
Elektronik Devreler Kaynaklar: -Modern Industrial Electronics, Timoty J. Maloney Prentice Hall 2004 -Electrical Engineering, Allan R. Hambley Prentice Hall Sec. Ed. 2002 -Electrical Engineering, Mutukutla S. Sarma Oxford Univ. Press 2001 -ELECTRONIC DEVICES&CIR, BOYLESTAD, PRENTICE HALL -Elektronik Elemanlar ve Devre Teorisi. R. Boylestad, L. Nashesky MEB yayını 19108 17168 TK Electronic devices : 7870/F 56 electron flow version / 2005 Thomas L. Floyd TK Principles of electric 454/F 56 circuits : conventional 2003 current version / Thomas L. Floyd Principles of electric Electronics for scientists : physical principles with applications to instrumentation De Sa, A. TK 7870/D 47 45887 Prof. Dr. Sezgin ALSAN Elektronik 3
ELECTRICAL AND COMPUTER ENGINEERING ELEKTRİK MÜHENDİSLİĞİ ELEKTRONİK MÜHENDİSLİĞİ BİLGİSAYAR ELEKTRONİKHABERLEŞME MÜHENDİSLİĞİ MAKİNA MÜHENDİSLİĞİ MEKATRONİK MÜHENDİSLİĞİ Prof. Dr. Sezgin ALSAN Rectifiers
ELEKTRİK ELEKTRONİK MÜHENDİSLİĞİ • Elek. enerjisi üretimi (50 Hz) • Mekanik-elektrik enerjisi dönüşümü (generator) • Enerji nakli • Yüksek gerilim hatları (10… 450 KV) • Elektrik enerjisi kullanımı • Elektrik-mekanik enerjisi dönüşümü (motorlar) • DC motor • Düşük genlikli elektriksel işaret (m. V, µV) (Yüksek Frekans k. Hz, MHz, GHz, . . ) • Analog işaret işleme (OPAMP uygulamaları, işaretin matematiksel yorumları, spektrum analizi ve sentezi, modülasyon ve devamı…) • Sayısal işaret işleme (digital devreler, kesikli matematik, µP, µC, DSP uygulamaları ) • AC motor • Step motor Prof. Dr. Sezgin ALSAN Rectifiers
ELEKTRİK MÜHENDİSLİĞİ • Elektrik-mekanik enerjisi dönüşümü (motorlar) • DC motor • Devir hızı: uygulanan gerilim ile orantılı, PWM ile yön ve hız denetimi • AC motor • Senkron • Asenkron makinalar • Devir hızı kontrolu için değiştirilebilen frekanslı kaynak gerekli • Step motor • Sayısal işaret denetinmiyle konum ve hız kontrolu Prof. Dr. Sezgin ALSAN Rectifiers
Prof. Dr. Sezgin ALSAN Rectifiers
A high-voltage, direct current (HVDC) electric power transmission High-voltage direct current interconnections in western Europe - red are existing links, green are under construction, and blue are proposed. http: //en. wikipedia. org/wiki/List_of_ HVDC_projects Prof. Dr. Sezgin ALSAN Rectifiers
Prof. Dr. Sezgin ALSAN Rectifiers
Prof. Dr. Sezgin ALSAN Rectifiers
http: //hyperphysics. phy-astr. gsu. edu/hbase/hframe. html Prof. Dr. Sezgin ALSAN Rectifiers 11
Prof. Dr. Sezgin ALSAN Rectifiers 12
Prof. Dr. Sezgin ALSAN Rectifiers 13
Prof. Dr. Sezgin ALSAN Rectifiers 14
ELEKTRONİK MÜHENDİSLİĞİ Elektrik devreleri malzemeleri R (direnç), C (kondansatör), L (self) Elektronik devre yapı malzemeleri (component) : vacum tube temelli elemanlar, yarı iletken temelli elemanlar Yalıtkan Yarıiletken İletken Cam, tahta Solid state circuit Metaller Ga. As 5× 107 to 10 -3 Glass 1010 to 1014 Hard rubber 1013 Sulfur Silisyum temelli Silver 1. 59× 10− 8 N tipi ve P tipi Copper 1. 68× 10− 8 1015 Diyodlar Annealed Copper[note 2] 1. 72× 10 -8 Air 1. 3× 1016 to 3. 3× 1016 Tranzistorlar Gold[note 3] 2. 44× 10− 8 Paraffin 1017 Tümdevreler Aluminium[note 4] 2. 82× 10− 8 Quartz (fused) 7. 5× 1017 Calcium 3. 36× 10− 8 PET 1020 Tungsten 5. 60× 10− 8 Teflon 1022 to 1024 Zinc 5. 90× 10− 8 Analog (OPAMP) Sayısal (digital circuit) Electrical resistivityρ (rho) [Ω·m] at 20 °C Prof. Dr. Sezgin ALSAN Rectifiers
Fiziksel değişkenin niteliği Sayısal Digital Örneksel Analog Sayısal Analog Elektronik deteksiyon Algılama-Sensor Sayısal Elektriksel işaret Signal Sayısal Elektronik değerlendirme Sayısal ölçme Process Elektronik gösterge Display Analog to Digital Converter Analog Digital to Analog ölçme Converter Sayısal gösterge Analog gösterge Prof. Dr. Sezgin ALSAN Elektronik 16
Basınç Duyarlık elemanı Basınç Teget (hız) Tepe değer t Analog türev alma Samlpe and hold Prof. Dr. Sezgin ALSAN Elektronik 17
Genlik Analog işaret (analog signal) Eşik seviyesi (threshold level) t Zaman Sayısal işaret (digital signal) t Comparator circuit Analog input Digital output Prof. Dr. Sezgin ALSAN Elektronik 18
http: //www. allaboutcircuits. com/vol_1/chpt_8/8. html this multimeter may also be known as a volt-ohm-milliammeter Prof. Dr. Sezgin ALSAN Elektronik 19
20 Prof. Dr. Sezgin ALSAN Rectifiers
Tepe değer : 2 kare x 1 V/div = 2 V : 1, 4 V okunabilir Periyod : 5 kare x 0, 20 ms = 1 ms sin 2(x) = 1/2 - 1/2 cos(2 x) cos 2(x) = 1/2 + 1/2 cos(2 x) Prof. Dr. Sezgin ALSAN Rectifiers
Etkin değer Efektif değer root mean square (abbreviated RMS or rms), Sine wave Etkin değer = Prof. Dr. Sezgin ALSAN Rectifiers
ORTALAMA DEĞER = SIFIR Prof. Dr. Sezgin ALSAN Rectifiers
Half-wave rectification Full-wave rectification Prof. Dr. Sezgin ALSAN Rectifiers
ORTALAMA DEĞER 1/3, 1416 =0, 318 * TEPE DEĞER Prof. Dr. Sezgin ALSAN Rectifiers
ORTALAMA DEĞER 2/3, 1416 =0, 636 * TEPE DEĞER Prof. Dr. Sezgin ALSAN Rectifiers
En basit elektronik uygulamalar… DC-DC dönüştürücü: 12 VDC den 5 VDC nasıl elde edilir? 5 VDC den 12 VDC nasıl elde edilir? 9 VDC den 150 VDC nasıl elde edilir? 12 VDC den 220 VAC nasıl elde edilir? Prof. Dr. Sezgin ALSAN Rectifiers 27
DC gerilim bölücü ile DC gerilim azaltıcı devre 5, 000 4, 364 Prof. Dr. Sezgin ALSAN Rectifiers 28
The circuit used for stepping down the voltage from 12 VDC to 5 VDC. http: //people. ece. cornell. edu/land/courses/ece 4760/Final. Projects/s 2010/mcc 59_ra 252/index. html Güncel en basit uygulama 7805 kullanarak Prof. Dr. Sezgin ALSAN Rectifiers 29
A buck converter is a step-down DC to DC converter http: //en. wikipedia. org/wiki/Buck_converter http: //www. alldatasheet. com/datash eet- Prof. Dr. Sezgin ALSAN Rectifiers 30
LM 2700 step-up PWM DC/DC converter Step-up (Boost) - The output voltage is higher than the input voltage http: //en. wikipedia. org/wiki/DC-to-DC_converter http: //www. alldatasheet. com/datasheet-pdf/8793/NSC/LM 2700. html Prof. Dr. Sezgin ALSAN Rectifiers 31
Vacuum Tube Nixie Tubes Prof. Dr. Sezgin ALSAN Rectifiers 32
Tek yollu doğrultucu 50 Hz periyodu 20 ms AC DC T = 20 ms 20 ms 120 V etkin 120. √ 2 = 170 V tepe Prof. Dr. Sezgin ALSAN Rectifiers
http: //hyperphysics. phy-astr. gsu. edu/hbase/magnetic/transf. htm Prof. Dr. Sezgin ALSAN Rectifiers 34
Prof. Dr. Sezgin ALSAN Rectifiers 35
Prof. Dr. Sezgin ALSAN Rectifiers 36
Colour Infrared Potential Materials LED difference 1. 6 V Aluminium gallium arsenide (Al. Ga. As) colour scheme Red 1. 8 V to 2. 1 V Aluminium gallium arsenide (Al. Ga. As), Gallium arsenide phosphide (Ga. As. P), Gallium phosphide (Ga. P) Orange 2. 2 V Aluminium gallium indium phosphide (Al. Galn. P), Gallium arsenide phosphide (Ga. As. P) Yellow 2. 4 V Aluminium gallium indium phosphide (Al. Galn. P), Gallium arsenide phosphide (Ga. As. P), Gallium phosphide (Ga. P) Green 2. 6 V Aluminium gallium phosphide (Al. Ga. P), Aluminium gallium indium phosphide (Al. Galn. P), Gallium nitride (Ga. N) Blue 3. 0 V to 3. 5 V Gallium nitride (Ga. N), Indium gallium nitride (In. Ga. N), Silicon carbide (Si. C), Sapphire (Al 2 O 3), Zinc selenide (Zn. Se) White 3. 0 V to 3. 5 V Gallium nitride (Ga. N [if Al. Ga. N Quantum Barrier present]), Gallium nitride (Ga. N) based – Indium gallium nitride (In. Ga. N) active layer Ultraviolet 3. 5 V Indium gallium nitride (In. Ga. N), Aluminium nitride (Al. N), Aluminium gallium nitride (Al. Ga. N) http: //www. electronicsweekly. com/Articles/05/12/2008/42132/LEDs-Your. Electronics-Weekly-guide. htm Prof. Dr. Sezgin ALSAN Rectifiers 37
field-effect transistor (FET) metal–oxide–semiconductor FET (MOSFET) TRIAC, from Triode for Alternating Current bilateral triode thyristor Bipolar junction transistor Prof. Dr. Sezgin ALSAN Rectifiers 38
12 – 2 = 10 V 10 / 2 kΩ = 5 m. A 2 V Prof. Dr. Sezgin ALSAN Rectifiers 39
İç direnci (rd) ve eşik gerilimi ihmal edilmeyen İdeal diyod karateristiği Türev= i/ v İletkenlik İç direnci (rd)= v/ i Eşik gerilimi eşik gerilimi = 0, 7 V Prof. Dr. Sezgin ALSAN Rectifiers 40
İç direnci (rd) ihmal edilen ve eşik gerilimi ihmal edilmeyen İdeal diyod karateristiği Prof. Dr. Sezgin ALSAN Rectifiers 41
İç direnci (rd) ihmal edilmeyen Türev= i/ v eşik gerilimi ihmal edilen İletkenlik İdeal diyod karateristiği İç direnci (rd)= v/ i Eşik gerilimi Prof. Dr. Sezgin ALSAN Rectifiers 42
En basit İdeal diyod karateristiği Prof. Dr. Sezgin ALSAN Rectifiers 43
Prof. Dr. Sezgin ALSAN Rectifiers 44

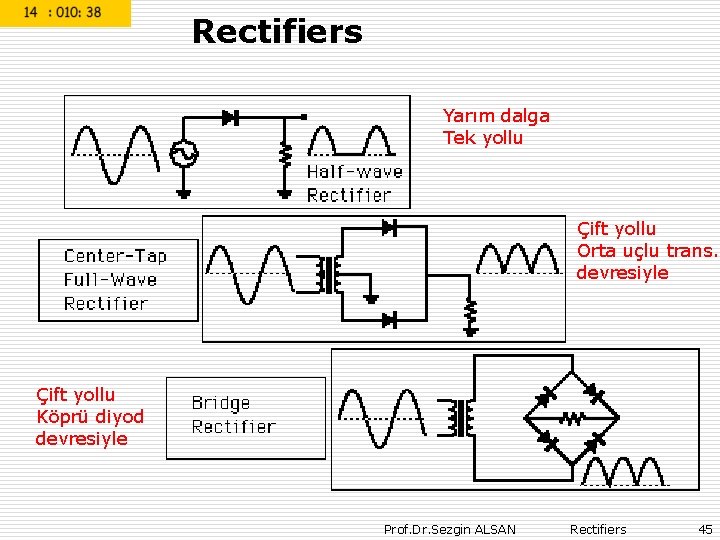

Rectifiers Yarım dalga Tek yollu Çift yollu Orta uçlu trans. devresiyle Çift yollu Köprü diyod devresiyle Prof. Dr. Sezgin ALSAN Rectifiers 45
Half-Wave Rectifier Filtre kondansatörü Center-Tap Full-Wave Rectifier Prof. Dr. Sezgin ALSAN Rectifiers 46
Prof. Dr. Sezgin ALSAN Rectifiers 47
Vtepe = 100 x 1, 414 %40 teget 1: 1 50 ms 20 ms Zaman sabiti RC = 5 kohmx 10 micro. F RC = 50 ms Vortalama = Vtepe x %80 Prof. Dr. Sezgin ALSAN Rectifiers 48
Center-Tap Full-Wave Rectifier Filtre kondansatörü Orta uçlu transformatörle çift yollu doğrultucu Prof. Dr. Sezgin ALSAN Rectifiers 49
Orta uçlu transformatörle Çift yollu doğrultucu Prof. Dr. Sezgin ALSAN Rectifiers 50
Orta uçlu transformatörle Çift yollu doğrultucu Prof. Dr. Sezgin ALSAN Rectifiers 51

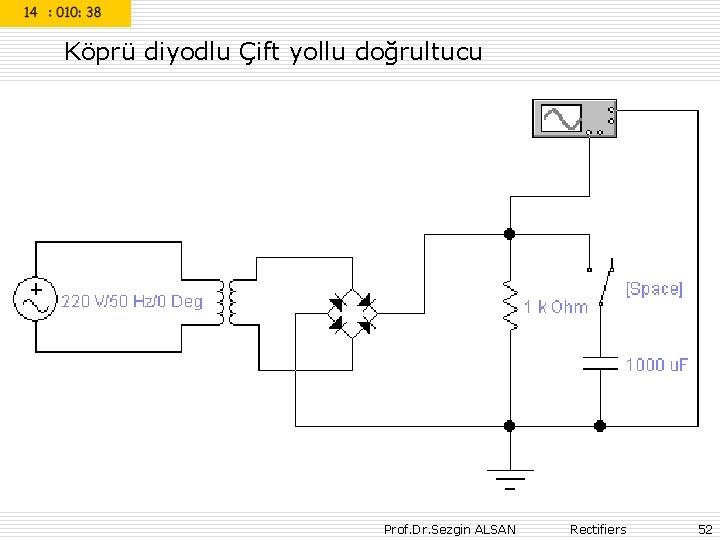

Köprü diyodlu Çift yollu doğrultucu Prof. Dr. Sezgin ALSAN Rectifiers 52
Prof. Dr. Sezgin ALSAN Rectifiers 53
Başlangıçtaki teget RC süre sonra nihai değere erişir Prof. Dr. Sezgin ALSAN Rectifiers 54
Başlanğıça teget 5 RC sonra nihai değere yaklaşır RC zaman sabiti Prof. Dr. Sezgin ALSAN Rectifiers 55
RC devresinin kare dalgaya cevabı (time domain – zaman düzleminde) R. C = 1 ms 5 ms RC alçak geçiren devresi (000 rcfiltre 2011. ewb) Prof. Dr. Sezgin ALSAN Rectifiers 56
Logaritmik Kazanç Giriş : P 1 Çıkış : P 2 çıkış d. B(0. 775 VRMS) voltage relative to 0. 775 volts. (1 m. W) d. B (sound pressure level) for sound in air and other gases, relative to 20 micropascals (μPa) = 2× 10− 5 Pa P 1 P 2 input power output power Prof. Dr. Sezgin ALSAN Rectifiers 57
d. B frekans Prof. Dr. Sezgin ALSAN Rectifiers 58
RC alçak geçiren filtre Prof. Dr. Sezgin ALSAN Rectifiers 59
d. B frekans Prof. Dr. Sezgin ALSAN Rectifiers 60

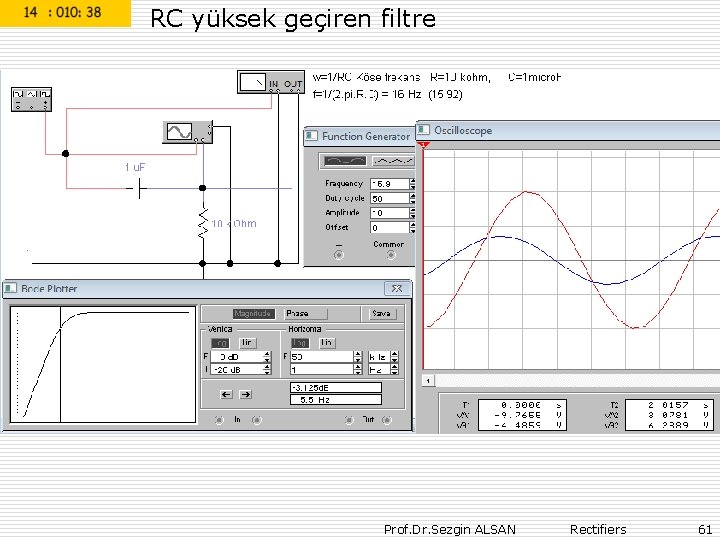

RC yüksek geçiren filtre Prof. Dr. Sezgin ALSAN Rectifiers 61
Prof. Dr. Sezgin ALSAN Rectifiers 62
Prof. Dr. Sezgin ALSAN Rectifiers 63
Nümerik entegrasyon Prof. Dr. Sezgin ALSAN Rectifiers 64
Development of Ripple Expressions Prof. Dr. Sezgin ALSAN Rectifiers 65
Prof. Dr. Sezgin ALSAN Rectifiers 66
A voltage multiplier is an electrical circuit that converts AC electrical power from a lower voltage to a higher DC voltage Prof. Dr. Sezgin ALSAN Rectifiers 67
Prof. Dr. Sezgin ALSAN Rectifiers 68
http: //husnukokturk. wordpress. com/page/6/ Prof. Dr. Sezgin ALSAN Rectifiers 69

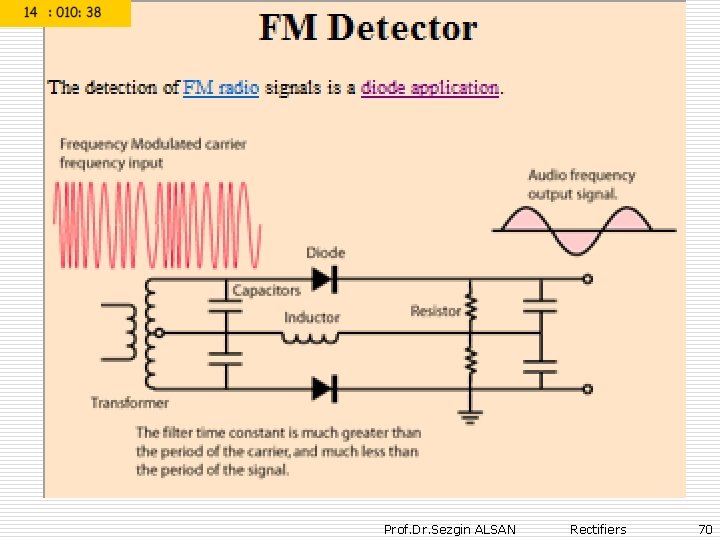

Prof. Dr. Sezgin ALSAN Rectifiers 70
PC power supply Prof. Dr. Sezgin ALSAN Rectifiers 71
Fig. 4: Secondary rectification as found in the original PC power supply http: //www. qrp 4 u. de/docs/en/powersupply/ Prof. Dr. Sezgin ALSAN Rectifiers 72
DC to DC Converter http: //www. eleccircuit. com/dc-to-dc-converter-mini-step-up-voltage/ Prof. Dr. Sezgin ALSAN Rectifiers 73
http: //www. circuit-finder. com/categories/power-supply/batterycharger/709/mobile-phone-battery-charger-circuit Prof. Dr. Sezgin ALSAN Rectifiers 74
%100 % 90 20 ms % 90 %80 100 ms 20 ms Prof. Dr. Sezgin ALSAN Rectifiers 75

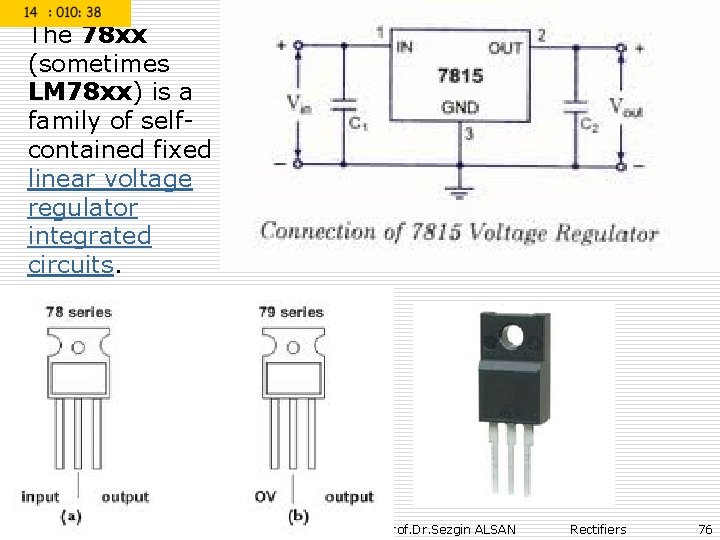

The 78 xx (sometimes LM 78 xx) is a family of selfcontained fixed linear voltage regulator integrated circuits. Prof. Dr. Sezgin ALSAN Rectifiers 76
http: //www. silisyum. net/ Prof. Dr. Sezgin ALSAN Rectifiers 77
7805 5 V. luk regülatör kullanarak daha yüksek değerde regülasyon yapılması. 5 V Prof. Dr. Sezgin ALSAN Rectifiers 78
Prof. Dr. Sezgin ALSAN Rectifiers 79

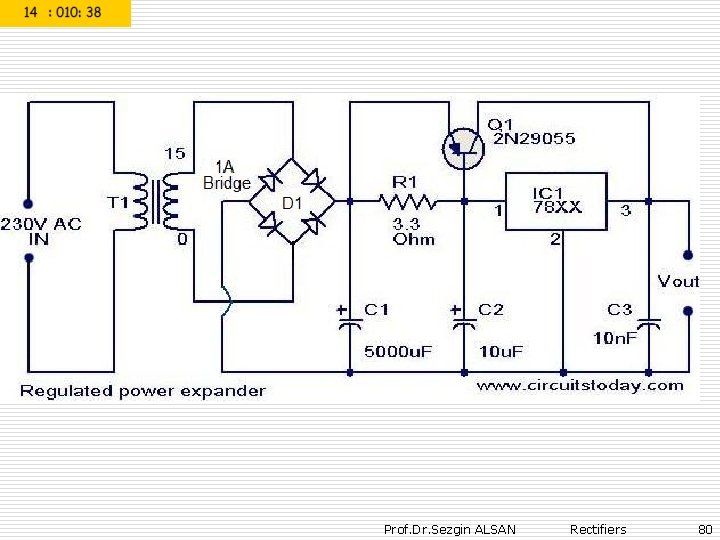

Prof. Dr. Sezgin ALSAN Rectifiers 80
"Bu devre insan kulağının duyamadığı bölgede ultrasonic ses sinyalleri üretir. İnsanların duyamadığı bu sesleri bazı hayvanlar duyabilir. Köpekler 27 k. Hz civarındaki sesleri duyabilir. Yeterince güclü bir tonla köpekler rahatsız edilebilir. http: //www. eproje. com/modules. php? name=News&file=article&sid=414 Prof. Dr. Sezgin ALSAN Rectifiers 81
http: //www. derinelektronik. com/elektrosok_devreleri/elektrosokdevresi /elektronik-dazer. html Prof. Dr. Sezgin ALSAN Rectifiers 82
http: //designs. digikey. com/library/4294959904/4294959863/253 STEVAL-ISA 014 V 1: 3. 6 W, 6 V @ 600 m. A, 85~265 VAC Prof. Dr. Sezgin ALSAN Rectifiers 83

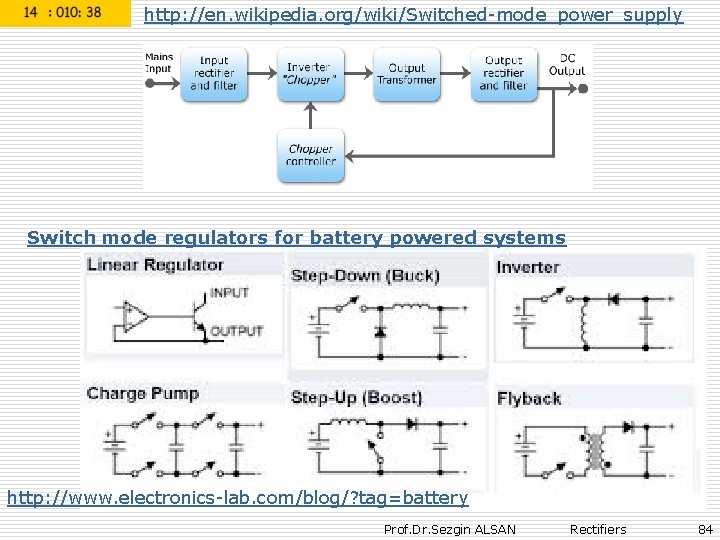

http: //en. wikipedia. org/wiki/Switched-mode_power_supply Switch mode regulators for battery powered systems http: //www. electronics-lab. com/blog/? tag=battery Prof. Dr. Sezgin ALSAN Rectifiers 84
