ELEKTRONICKÉ ZABEZPEČOVACÍ SYSTÉMY
Název projektu: Nové ICT rozvíjí matematické a odborné kompetence Číslo projektu: CZ. 1. 07/1. 5. 00/34. 0228 Název školy: Střední odborná škola Litovel, Komenského 677 Číslo materiálu: III/2 -14 -10_ELEKTRONICKÉ ZABEZPEČOVACÍ SYSTÉMY-9 Autor: Ing. Janyška Lubomír Tématický okruh: Inteligentní dům Ročník: III. Datum tvorby: 10. 1. 2014 Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Ing. Janyška Lubomír
ELEKTRICKÁ POŽÁRNÍ SIGNALIZACE (EPS) Elektrická požární signalizace je soubor technických zařízení, která slouží k tomu, aby detekovala požár při jeho vzniku. Cílem je přivolat na místo vznikajícího požáru osobu, která je schopna začínající požár zlikvidovat nebo přivolat další pomoc. Průběh požáru můžeme rozdělit na 3 fáze: • fáze je určena časem od vzniku požáru • fáze rozhoření prvních hořlavých předmětů. • fáze kdy jsou zachváceny všechny hořlavé předměty v prostoru.
Hlavními úkoly EPS je: rychlé a spolehlivé určení místa požáru • Nejčastěji k požáru dochází v domácnostech. • Jedná se o požáry vzniklé zejména lidskou nedbalostí, porušováním požárně bezpečnostních předpisů, nesprávnou manipulací s otevřeným ohněm, ale také požáry způsobené dětmi. volba vyhlášení poplachu sdělení hasičským sborům veškeré potřebné informace • osoby v domácnosti • kde se nachází hlavní uzávěry vody, plynu a elektřiny • informace o skladovaných nebezpečných látkách
Hlavními úkoly EPS je: aktivace a řízení evakuačního systému • • do hořícího objektu nelze vstupovat nepřekážet zasahujícím jednotkám řídit se se pokyny velitele zásahu spolupracovat s vyšetřovateli požárů a Policií ČR. realizace automatického komunikace s HZS • Slouží pro zabezpečení spojení zasahujících jednotek na místě mimořádné události. • Cílem je co nejrychlejší předání informací k výjezdu jednotkám PO na vzniklou událost. • Zabezpečují evidenci mimořádných událostí a statistiku.
Základní rozdělení EPS: konvenční EPS • Jedná se o zařízení elektrické požární signalizace určené k vyhodnocování požární situace ve střeženém objektu • Funkce jsou řízeny mikroprocesorem, který umožňuje nastavení ústředny dle požadavků zákazníka. • Ústředny jsou určeny k připojení neadresovatelných hlásičů požáru.

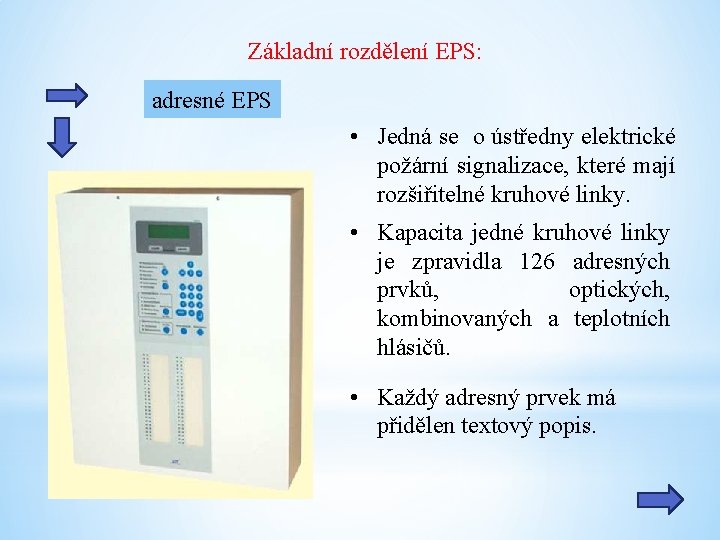

Základní rozdělení EPS: adresné EPS • Jedná se o ústředny elektrické požární signalizace, které mají rozšiřitelné kruhové linky. • Kapacita jedné kruhové linky je zpravidla 126 adresných prvků, optických, kombinovaných a teplotních hlásičů. • Každý adresný prvek má přidělen textový popis.
Základní rozdělení EPS: analogové EPS • Svým rozsahem jsou vhodné pro použití domácnostech a malých aplikacích. • Ovládají se zpravidla z klávesnic (LED i s displejem), čteček digitálních klíčů a proxi karet.
Základní rozdělení EPS: interaktivní EPS Systém je opatřen přesnými čidly a hlásiči. velmi V analogovém systému EPS lze používat i prvky adresovatelné. Systém může být průběžně doplňován o další interaktivní hlásiče: plynový teplotní kouřový
Anotace: Tato prezentace slouží k výkladu vlastností elektronických zařízení. Žáci na základě studia stanoví vlastnosti a funkce jednoduchých přístrojů a komponent pro systémy EZS. Použité zdroje: Výpis z norem ČSN Ing. Jiří Kindl-Projektování bezpečnostních systémů Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Ing. Janyška Lubomír
