Elektronická učebnice - II. stupeň Základní škola Děčín VI, Na Stráni 879/2 – příspěvková organizace 31. 1 Ohmův zákon – jak to vše začalo 16. března roku 1787 v bavorském Erlangenu se narodil George Simon Ohm. G. S. O. byl profesorem matematiky a fyziky, který prováděl pokusy s elektrickým obvodem. Vydal články na elektrotechnické téma a knihu „Galvanický okruh matematicky zkoumaný“. Bohužel odborná společnost přijala jeho závěry velmi kriticky. Autor: Markéta Bauerová Fyzika

Elektronická učebnice - II. stupeň Základní škola Děčín VI, Na Stráni 879/2 – příspěvková organizace 31. 2 Co už víš? Na co přišel G. S. Ohm: • Elektrický odpor je charakteristickou vlastností každého vodiče a závisí na jeho délce, průřezu a na materiálu , z něhož je vodič vyroben. • Dokázal, že v celém průřezu vodiče je rozložen elektrický proud. • Poměry v jednoduchém elektrickém obvodu jsou určeny proudem, napětím a odporem. Fyzika

Elektronická učebnice - II. stupeň Základní škola Děčín VI, Na Stráni 879/2 – příspěvková organizace 31. 3 Jaké si řekneme nové termíny a názvy? • Elektrický proud I v kovovém vodiči je přímo úměrný elektrickému napětí U mezi konci vodiče (při stálé teplotě). • Fyzikální veličina R se nazývá elektrický odpor. • Jednotkou elektrického odporu je ohm (Ω) Převod jednotky ohmu: 1 000Ω = 1 MΩ 1 000Ω = 1 kΩ Fyzika

Elektronická učebnice - II. stupeň Základní škola Děčín VI, Na Stráni 879/2 – příspěvková organizace 31. 4 Co si řekneme nového? Schéma, tabulka, graf : Obr. 1 – schéma elektrického obvodu ke zjišťování závislosti proudu na napětí Obr. 1 Obr. 2 – naměřené hodnoty napětí a proudu Napětí mezi svorkami rezistoru zvyšujeme tak, že nejprve použijeme jeden elektrický článek a poté dva, tři a čtyři elektrické články. Obr. 2 U [V] I [A] 1, 5 3, 0 4, 5 6, 0 0, 015 0, 030 0, 045 0, 060 U/I [V/ A] 100 100 Obr. 3 – graf vytvořený z tabulky Fyzika

Elektronická učebnice - II. stupeň Základní škola Děčín VI, Na Stráni 879/2 – příspěvková organizace Fyzika 31. 5 Procvičení a příklady 1. Urči odpor topné spirály, kterou při napětí 220 voltů prochází proud 2 A? 2. Odpor rezistoru je 150 Ω. Největší proud , který jím může projít, je 0, 5 A. Na jaké největší napětí by mohl být rezistor připojen? 3. Urči odpor spotřebiče, kterým při napětí 6 V na jeho svorkách prochází proud 0, 3 A? 4. Na žárovce je uvedený údaj 4 V/ 0, 05 A. Urči, jaký proud prochází žárovkou, připojíme-li ji ke článku o napětí 2 V. Výsledky: 1. 110 Ω 2. 75 V 3. 30 Ω 4. 0, 025 A

Elektronická učebnice - II. stupeň Základní škola Děčín VI, Na Stráni 879/2 – příspěvková organizace 31. 6 Něco navíc pro šikovné – REZISTOR • Rezistor je elektrotechnická součástka v elektrickém obvodu projevující se v ideálním případě elektrickým odporem. • Zapojuje se do obvodu pro snížení velikosti elektrického proudu, či pro získání určitého úbytku napětí. Fyzika

Elektronická učebnice - II. stupeň Základní škola Děčín VI, Na Stráni 879/2 – příspěvková organizace Physics 31. 7 CLIL česky english závislost dependence jednotka unit proud current převod transfer napětí voltage teplota temperature rezistor resistor růst growth Ohmův zákon Ohm's Law výpočet calculation kov metal vzorec formula vodič conductor jednoduchý simple veličina quantity jeden one odpor resistance spotřebič appliance

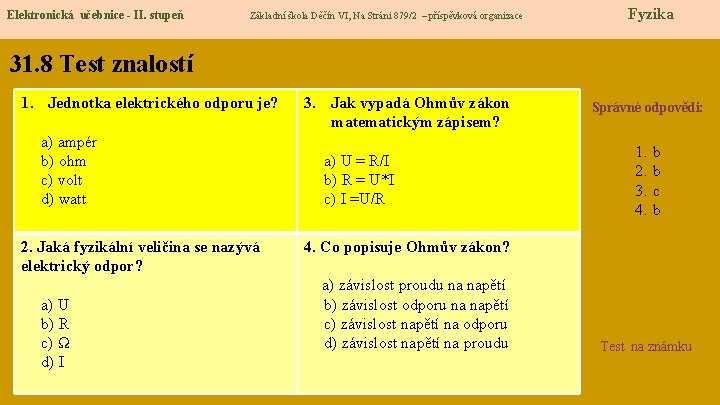

Elektronická učebnice - II. stupeň Základní škola Děčín VI, Na Stráni 879/2 – příspěvková organizace Fyzika 31. 8 Test znalostí 1. Jednotka elektrického odporu je? a) ampér b) ohm c) volt d) watt 2. Jaká fyzikální veličina se nazývá elektrický odpor? a) U b) R c) Ω d) I 3. Jak vypadá Ohmův zákon matematickým zápisem? a) U = R/I b) R = U*I c) I =U/R 4. Co popisuje Ohmův zákon? a) závislost proudu na napětí b) závislost odporu na napětí c) závislost napětí na odporu d) závislost napětí na proudu Správné odpovědi: 1. 2. 3. 4. b b c b Test na známku

Elektronická učebnice - II. stupeň Základní škola Děčín VI, Na Stráni 879/2 – příspěvková organizace 31. 9 Použité zdroje, citace http: //213. 151. 86. 106/sipvz/ze/tema/4. ohmuv_zakon/4. ohm_html http: //diskuze. modely. biz/viewtopic. php? f=7&t=5520 http: //www. electricalfacts. com/Neca/People/history/ohm 1. shtml http: //www. zslado. cz/vyuka_fyzika/e_kurz/8/ohmuvzakon/ohmzakvykl. htm http: //cs. wikipedia. org/wiki/Rezistor Kolářová R. , Bohuněk J. , Fyzika pro 8. ročník základní školy, ISBN 80 -7196 -149 -3 Fyzika

Elektronická učebnice - II. stupeň Základní škola Děčín VI, Na Stráni 879/2 – příspěvková organizace Fyzika 31. 10 Anotace Autor Bauerová Markéta Období 10/2013 – 03/2014 Ročník 8. ročník Klíčová slova Ohmův zákon – definice, rezistor, převody Anotace Prezentace popisuje Ohmův zákon – závislost proudu na napětí, rezistor, odpor, jednotky (ohm) a jejich převody, výpočet napětí, odporu a proudu.
