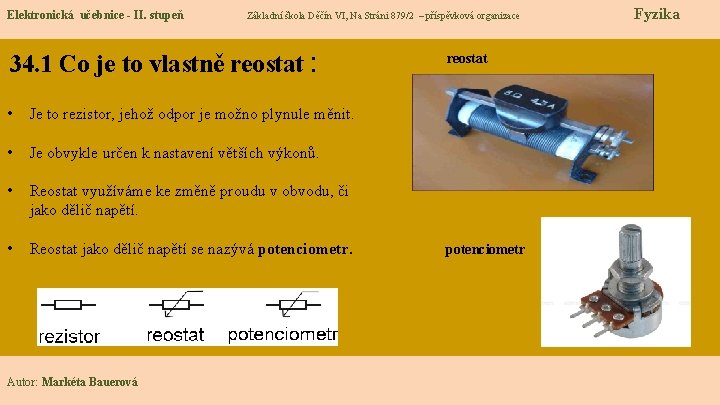

Elektronická učebnice - II. stupeň 34. 1 Co je to vlastně reostat : • Je to rezistor, jehož odpor je možno plynule měnit. • Je obvykle určen k nastavení větších výkonů. • Reostat využíváme ke změně proudu v obvodu, či jako dělič napětí. • Reostat jako dělič napětí se nazývá potenciometr. Autor: Markéta Bauerová Fyzika Základní škola Děčín VI, Na Stráni 879/2 – příspěvková organizace reostat potenciometr
Elektronická učebnice - II. stupeň Základní škola Děčín VI, Na Stráni 879/2 – příspěvková organizace Fyzika 34. 2 Co už víš? Závislost odporu vodiče • Velikost odporu závisí na délce vodiče (přímo úměrně), na obsahu průřezu vodiče (nepřímo úměrně), na materiálu a na teplotě. • Na teplotě závisí odpor vodičů i polovodičů. Se vzrůstající teplotou u vodičů odpor stoupá, ale u polovodičů odpor klesá. • Má vždy kladnou hodnotu.
Elektronická učebnice - II. stupeň Základní škola Děčín VI, Na Stráni 879/2 – příspěvková organizace 34. 3 Jaké si řekneme nové termíny a názvy? Potenciometr • Elektrotechnická součástka sloužící jako regulovatelný odporový napěťový dělič. • Používá se zejména k přímému řízení elektronických zařízení – audio, video technika a jiné. Fyzika
Elektronická učebnice - II. stupeň Základní škola Děčín VI, Na Stráni 879/2 – příspěvková organizace 34. 4 Co si řekneme nového? Zapojení rezistoru a potenciometru : 1. Použití reostatu k regulaci proudu v obvodu: 2. Použití potenciometru: Fyzika
Elektronická učebnice - II. stupeň Fyzika Základní škola Děčín VI, Na Stráni 879/2 – příspěvková organizace 34. 5 Procvičení a příklady 1) Zakresli použití reostatu k regulaci proudu. 2) Co je to potenciometr a kde jej využíváme? 3) Nakresli schématické značení rezistoru, reostatu a potenciometru v elektrickém obvodu.
Elektronická učebnice - II. stupeň Fyzika Základní škola Děčín VI, Na Stráni 879/2 – příspěvková organizace 34. 6 Něco navíc pro šikovné Měrný odpor kov ρ0 [µΩm] α· 103 [K-1] bronz 0, 17 2 • Značka p cín 0, 12 4, 7 hliník 0, 028 4 • jeho hodnota se zvyšuje s teplotou hořčík 0, 044 4 chrom 0, 9 2, 5 měď 0, 0178 4 Hodnoty měrného odporu jsou zaneseny v tabulkách (např. viz vpravo) nikl 0, 07 5, 8 olovo 0, 21 3, 9 platina 0, 105 3, 6 rtuť 0, 958 0, 9 stříbro 0, 0163 3, 8 zinek 0, 059 3, 8 zlato 0, 023 3, 98 železo 0, 13 6, 53 •
Elektronická učebnice - II. stupeň Základní škola Děčín VI, Na Stráni 879/2 – příspěvková organizace 34. 7 CLIL ČESKY ENGLISH rezistor reostat dělič napětí výkon potenciometr regulace proud elektrotechnika součást zařízení video audio velikost obsah materiál teplota průřez resistor rheostat divider voltage performance potentiometer regulation current electrical engineering component equipment video audio size content material temperature cross-section Physics
Elektronická učebnice - II. stupeň Fyzika Základní škola Děčín VI, Na Stráni 879/2 – příspěvková organizace 34. 8 Test znalostí 1. Co je to reostat? 3. K čemu slouží reostat? a) potenciometr, jehož odpor je možno plynule měnit. a) Ke změně proudu v obvodu a jako dělič b) rezistor, jehož odpor není možno plynule napětí. měnit. b) Pouze jako dělič napětí. c) rezistor, jehož odpor je možno plynule měnit. c) Pouze ke změně proudu v obvodu. d) potenciometr, jehož odpor není možno d) Ke změně napětí v obvodu a jako dělič plynule měnit. proudu. 2. Co symbolizuje značka p : 4. Na čem závisí velikost odporu vodiče ? a) rezistor b) měrný odpor c) měrný proud d) reostat a) na délce, obsahu průřezu, materiálu a na teplotě b) pouze na délce a obsahu průřezu c) pouze na obsahu průřezu, materiálu a na teplotě d) pouze na teplotě, délce a obsahu průřezu Správné odpovědi: 1. 2. 3. 4. c b a a Test na známku
Elektronická učebnice - II. stupeň Fyzika Základní škola Děčín VI, Na Stráni 879/2 – příspěvková organizace 34. 9 Použité zdroje, citace http: //www. cez. cz/edee/content/microsites/elektrina/2 -1. htm http: //auldies. euweb. cz/ind_parts. html http: //cs. wikipedia. org/wiki/Elektrick%C 3%BD_odpor http: //cs. wikipedia. org/wiki/Potenciometr http: //www. tme. eu/cz/katalog/potenciometry_24/? search=potenciometr+logaritmick%C 3%BD+1 M https: //sites. google. com/site/ohmuavzakon/pokusy http: //3 zscheb. unas. cz/e-learning/fyzika%20 web/elodportest. HTM http: //www. prevod. cz/popis. php? str=414&parent=y http: //kdf. mff. cuni. cz/pokusy/uloha. php? uloha=974
Elektronická učebnice - II. stupeň Fyzika Základní škola Děčín VI, Na Stráni 879/2 – příspěvková organizace 34. 10 Anotace Autor Bauerova Markéta Období 10/2013 – 06/2014 Ročník 8. ročník Klíčová slova Reostat – rezistor, potenciometr, schéma Anotace Prezentace popisuje reostat, závislost odporu vodiče na jeho délce, tloušťce a materiálu, rezistor, značky, funkce jako regulátor proudu a dělič napětí.
