ELEKTRONICKÉ SOUČÁSTKY A OBVODY VY_32_INOVACE_Rypkova_ 04 -1 -19 - Řešené příklady Ing. Božena Rypková Tento výukový materiál byl zpracován v rámci projektu EU peníze středním školám - OP VK 1. 5. CZ. 1. 07/1. 5. 00/34. 0195 – Individualizace a inovace výuky

Anotace DUM prověří znalosti studentů získané v ELEKTRONICE. Umožní studentům případné nedostatky odstranit.

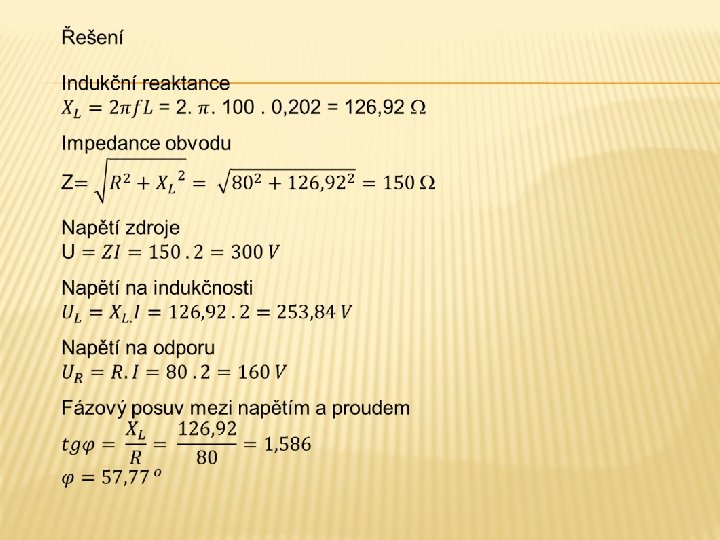

Příklad 1 Zadání Skutečná cívka s indukčností L = 202 m. H zapojená v sérii s odporem R = 80 je připojena ke zdroji střídavého napětí a prochází jí proud I = 2 A při frekvenci f = 100 Hz. Stanovte impedanci obvodu, napětí zdroje, napětí na cívce a odporu a fázový posun mezi napětím a proudem. I U XL R

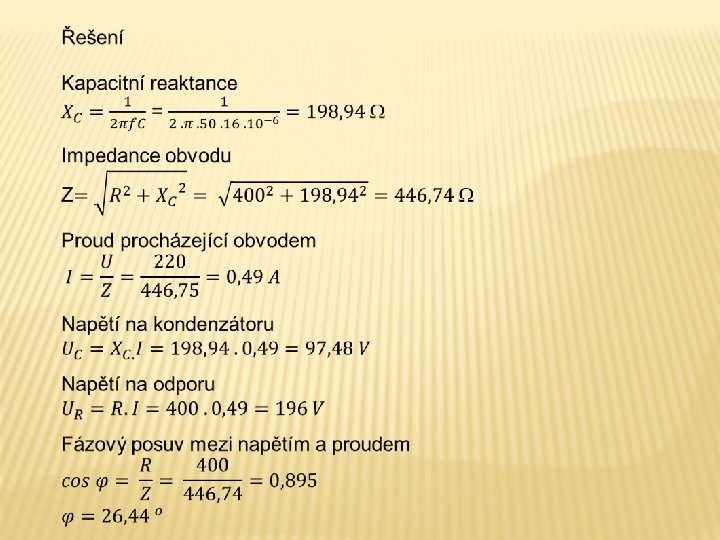

Příklad 2 Zadání Ideální kondenzátor s kapacitou C = 16 F a rezistor s odporem 400 jsou zapojeny do série na napětí U = 220 V s frekvencí f = 50 Hz. Stanovte impedanci obvodu, proud procházející obvodem, napětí na kondenzátoru a odporu a fázový posun mezi napětím a proudem. I XC R

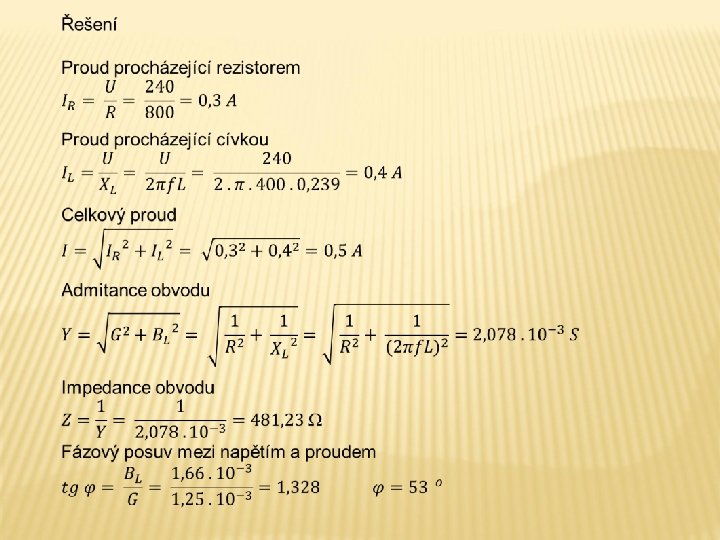

Příklad 3 Zadání Ke zdroji napětí U = 240 V s frekvencí 400 Hz je připojeno paralelní spojení rezistoru s odporem R = 800 a ideální cívky s indukčností L = 239 m. H. Stanovte proudy v prvcích obvodu, celkový proud admitanci a impedanci obvodu a fázový posun mezi napětím a proudem. I U XL R

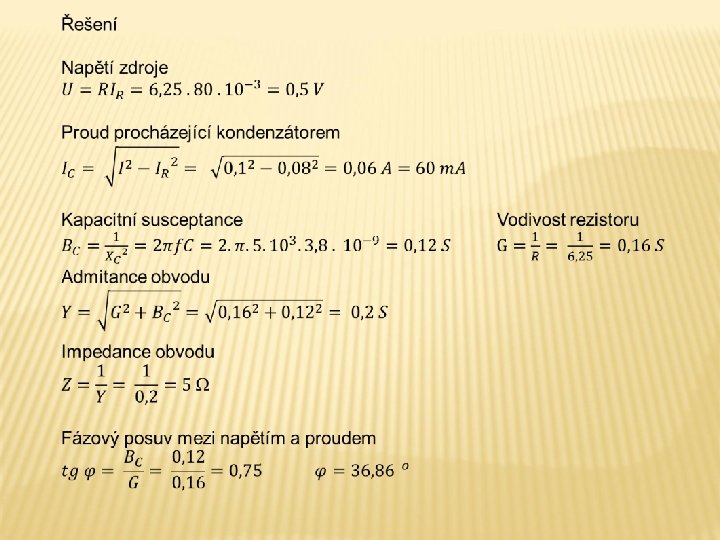

Příklad 4 Zadání Při paralelním spojení rezistoru s odporem R = 6, 25 a ideálního kondenzátoru s kapacitou C = 3, 8 F se odebírá ze zdroje proud I = 100 m. A při frekvenci f = 5 k. Hz. Rezistorem prochází proud IR = 80 m. A. Vypočítejte napětí zdroje, proud procházející kondenzátorem, admitanci a impedanci obvodu a fázový posuv mezi napětím a proudem. I U XC R

POUŽITÁ LITERATURA BLAHOVEC, Antonín. Elektrotechnika. Vyd. 2. , dopl. Praha: Informatorium, 291 s. ISBN 80 -860 -7301 -7. Obrázky - vlastní tvorba autorky v programu Power. Point.
