Elektronick soustky a obvody VY32INOVACERypkova 04 1 17

Elektronické součástky a obvody VY_32_INOVACE_Rypkova_ 04 -1 -17 -Jednobrany a dvojbrany Ing. Božena Rypková Tento výukový materiál byl zpracován v rámci projektu EU peníze středním školám - OP VK 1. 5. CZ. 1. 07/1. 5. 00/34. 0195 – Individualizace a inovace výuky

Anotace DUM slouží jako součást předchozího učiva o RLC součástkách a jejich zařazení do celku.

Jednobrany (dvojpóly) Sériové Paralelní Dvojbrany (čtyřpóly)

Jednobrany - dvojpóly Do obvodu se zapojují dvěma svorkami. Například rezistory, cívky, kondenzátory, diody atd. Zapojíme-li do obvodu (sériově či paralelně) více jednobranů, vznikne opět jednobran.

Schématické značky - jednobranú C R D

Sériové jednobrany L R R C Spojením odporové a reaktanční součástky vznikne komplexní lineární jednobran Impedance obvodu: Z = R + jωL

Paralelní jednobrany C R L R Grafickým vyjádřením vztahu mezi napětím U a proudem I je VA ( voltampérová charakteristika ). Jednotlivé dvojpóly se od sebe liší průběhem VA charakteristiky.

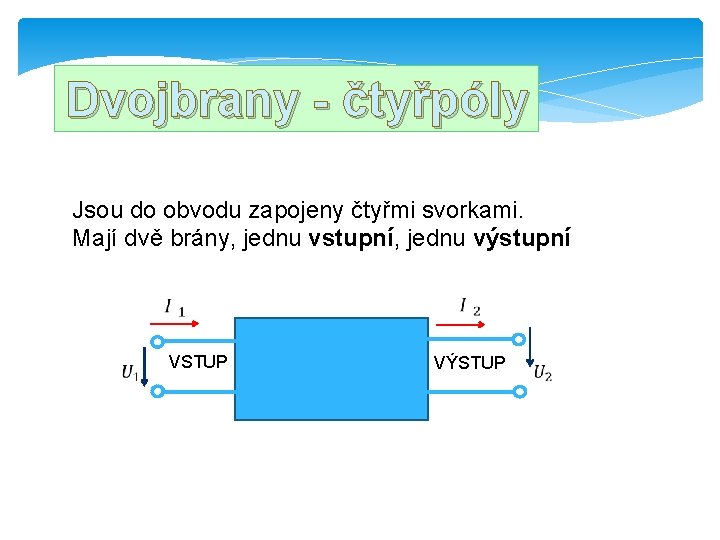

Dvojbrany - čtyřpóly Jsou do obvodu zapojeny čtyřmi svorkami. Mají dvě brány, jednu vstupní, jednu výstupní VSTUP VÝSTUP
