ELEKTRONICKÉ SOUČÁSTKY A OBVODY VY_32_INOVACE_Rypkova_ 04 -1 -10 -Ztrátový činitel cívek Ing. Božena Rypková Tento výukový materiál byl zpracován v rámci projektu EU peníze středním školám - OP VK 1. 5. CZ. 1. 07/1. 5. 00/34. 0195 – Individualizace a inovace výuky

Anotace DUM prohloubí znalosti studentů, získaných v Základech elektrotechniky. Seznámí je s chováním součástek v obvodech a jejich souvislostmi.

Myšlenková mapa

Teorie Ø v cívkách dochází ke ztrátám energie. Ø ideální cívka způsobuje fázový posun, napětí předbíhá proud o 90⁰. Ø skutečná cívka má vlivem ztrát fázový posun menší než 90⁰.

Trochu teorie Zpět

Sériový ztrátový odpor cívky s L je indukčnost cívky

Řídící veličinou je proud procházející obvodem

(čti tangens teta) = Zpět

Fázorový diagram FD U Řídící veličinou je napětí U

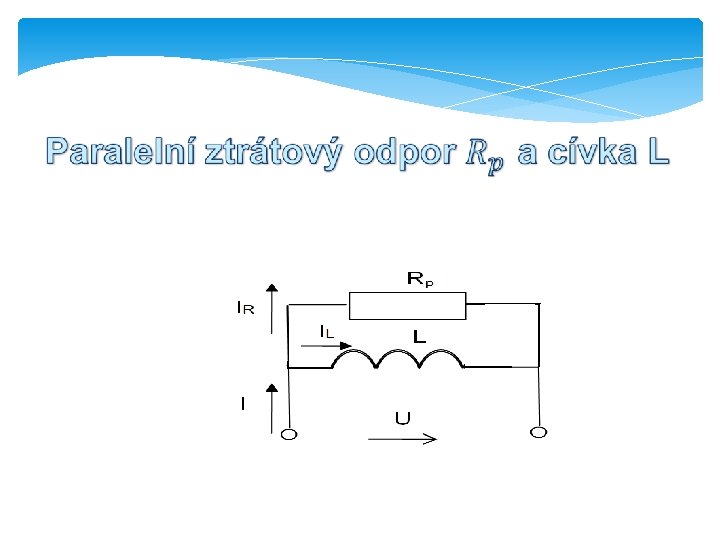

Ztrátový činitel tg ϑ paralelního obvodu s Zpět

Činitel jakosti Q Zpět
