ELEKTRONICA BIBBERSPIRAAL 1 Geen elektronica zonder elektriciteit Elektronica

ELEKTRONICA BIBBERSPIRAAL 1

Geen elektronica zonder elektriciteit • Elektronica= Elektriciteit met kleine onderdeeltjes en minder sterke elektriciteit 2

Hoe werkt een stroomkring? 3 basiscomponenten van de stroomkring • Spanningsbron (batterij, stopcontact of adapter) • “Verbindingsdraden: geleiders (met isolatie errond) • Verbruiker (lamp, zoemer, broodrooster) 3

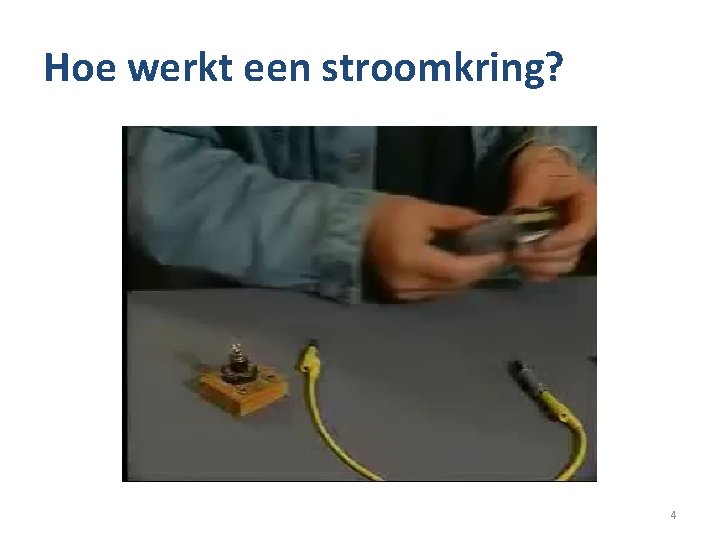

Hoe werkt een stroomkring? 4

Hoe onderbreken we een stroomkring? De Schakelaar Wij gebruiken vandaag 2 soorten schakelaars - Schuifschakelaar A COM - 2 Bibber “schakelaars” B A B 5

Hoe verbruiken we stroom? De verbruikers: LED + WEERSTAND kathode anode (STROOM door LED = 16 m. A) BATTERIJ LED LAMP EEN LED IS EEN KLEIN “LAMPJE” STROOM IN 1 RICHTING – LET OP + en WEERSTAND VOOR EEN LED OM DE STROOM TE BEPERKEN. 6

Elektronische signalen: Logische poorten WAARHEIDSTABEL NEN - NEN poort: NIET na EN - Om meerdere signalen te koppelen 5 V IN A IN B UIT 5 V 5 V 0 V 5 V 5 V 0 V 5 V 7

NEN poort: NIET na EN - Wanneer de uitgang van de poort op 5 V staat, kan je die als spanningsbron (als een batterij) beschouwen - Wanneer de uitgang van de poort op 0 V staat, kan je van de + (5 V) stroom laten vloeien naar de poort chip Wanneer de uitgang van de poort op 5 V staat, kan je die als spanningsbron (als een batterij) beschouwen 8

Elektriciteit en VEILIGHEID … Spanningsbron: Adapter - Bij het opbouwen van de schakeling zit de adapter NIET in het stopcontact - Laat je schakeling controleren, na controle mag de adapter in het stopcontact. - Als er iets verdachts zou gebeuren, dan halen we vlug de adapter uit het stopcontact 9

ELEKTRONICA BIBBERSPIRAAL STAPPENPLAN 10

Verbind kroonsteen • Leg een brug van de ene zwarte kolom van het kroonsteentje naar de andere zwarte kolom. Dit is de “ 0 V” of de “-” van de batterij. 11

Breadboard klaarmaken • Kleur eerst jouw breadboard met rood en zwart. Zwart is de “ 0 V” of de “-” van de batterij Rood is de “ 5 V” of de “+” van de batterij 12

Breadboard klaarmaken • Steek de NEN-poort in het breadboard. Let op de richting! De NEN-poort is nu verbonden met de “ 5 V” • Het eerste pinnetje van de NEN-poort steek je in de 1 e kolom vanaf de zijkant. • Verbind de uitgang van de NEN-poort met de laatste kolom. De NEN-poort is nu verbonden met de “ 0 V” 13

Breadboard klaarmaken • Plaats de weerstand van 2200 Ohm m e kolo 1 14

Breadboard klaarmaken • Leg nog een weerstand van 2200 Ohm. Van de 1 e rode kolom naar de 2 e kolom 1 e kolom 2 e ko lom De beide ingangen van de NEN-poort zijn nu verbonden met elk een weerstand die aan de “ 5 V” verbonden is. 15

Breadboard klaarmaken • Steek het LED-lampje in het breadboard. • Zorg ervoor dat het KORTE staafje in de zwarte kolom rechts zit! De kathode van de LED is nu verbonden met de “ 0 V” 16

Breadboard klaarmaken • Nu steek je de weerstand van 220 Ohm • Deze vertrekt in de 3 de kolom van rechts • En komt uit in dezelfde kolom als de LED De weerstand is nu verbonden met de anode van de LED 3 e ko lom De weerstand is nu verbonden met een uitgang van de NEN-poort 17

Breadboard klaarmaken • Steek de lange gele kabels van 35 cm in dezelfde kolomen van de weerstanden. 18

Breadboard klaarmaken • Nu verbinden we de positieve (rode “ 5 V”) kolom met het kroonsteentje aan onze koperdraad 19

Breadboard klaarmaken • Nu doen we hetzelfde met de zwarte (negatieve kant “ 0 V”) Je gaat van de zwarte kolom naar de zwarte kolom van het kroonsteentje (niet de middelste) 20

Handvaten bevestigen • Bevestig de handvaten met een kroonring aan jouw gele draden. 21

Bibberspiraal aansluiten op adapter • Verbind de rode kolom met de rode draad en de zwarte kolom van het kroonsteentje met de zwarte draad. 22

KLAAR … nu testen 23

Uitbreiding: de bibberspiraal aan- en afschakelen met een schuifschakelaar COM A A COM • B B Om de schakeling af te zetten, plaatsen we de schakelaar tussen de LED en de min kant 24

Uitbreiding: de bibberspiraal aan en afschakelen met een schuifschakelaar • • Haal de LED uit de schakeling De andere componenten blijven zitten 25

Uitbreiding: de bibberspiraal aan en afschakelen met een schuifschakelaar Steek het LED-lampje in het breadboard. Zorg ervoor dat het KORTE staafje (kant platte zijde) in de 4 e kolom rechts zit! Het lange staafje plaatsen we in dezelfde kolom als de weerstand 26

Uitbreiding: de bibberspiraal aan en afschakelen met een schuifschakelaar Plaats de schuifschakelaar in het breadboard Plaats het middelste staafje van de schakelaar in de 3 e kolom rechts Het linkse staafje van de schakelaar zit nu in dezelfde kolom als LED Het rechtse staafje is nergens mee verbonden. Wanneer je het witje “knopje” op de schakeling in de richting van de LED plaats, zal je schakeling werken! 27
