Elektromagnetiska fält AFS 2016: 3 Janez Marinko Arbetsmiljöverket www. av. se

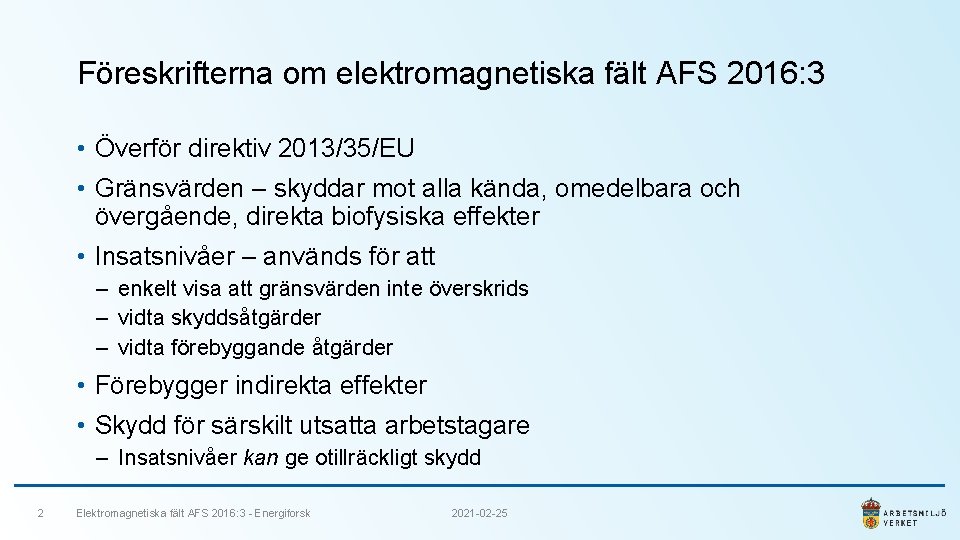

Föreskrifterna om elektromagnetiska fält AFS 2016: 3 • Överför direktiv 2013/35/EU • Gränsvärden – skyddar mot alla kända, omedelbara och övergående, direkta biofysiska effekter • Insatsnivåer – används för att ‒ enkelt visa att gränsvärden inte överskrids ‒ vidta skyddsåtgärder ‒ vidta förebyggande åtgärder • Förebygger indirekta effekter • Skydd för särskilt utsatta arbetstagare ‒ Insatsnivåer kan ge otillräckligt skydd 2 Elektromagnetiska fält AFS 2016: 3 - Energiforsk 2021 -02 -25

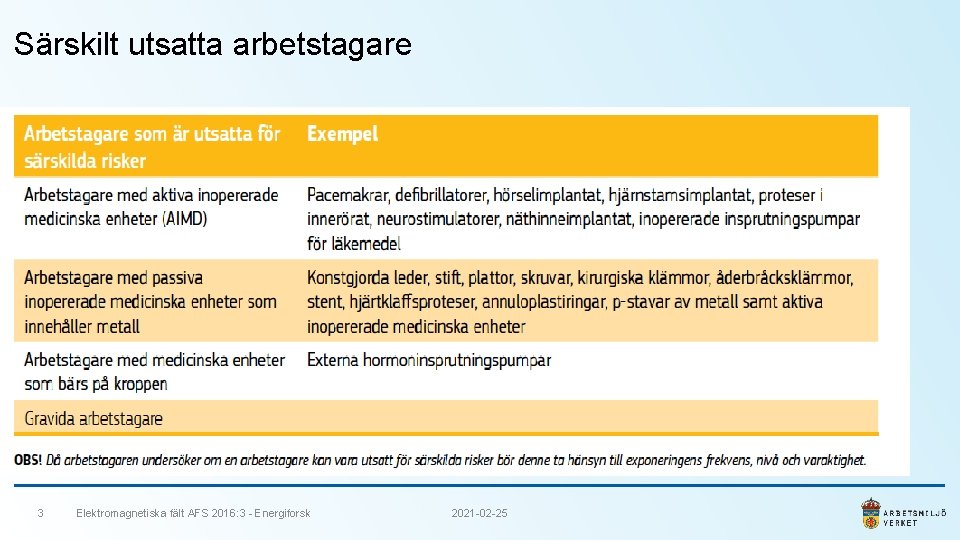

Särskilt utsatta arbetstagare 3 Elektromagnetiska fält AFS 2016: 3 - Energiforsk 2021 -02 -25

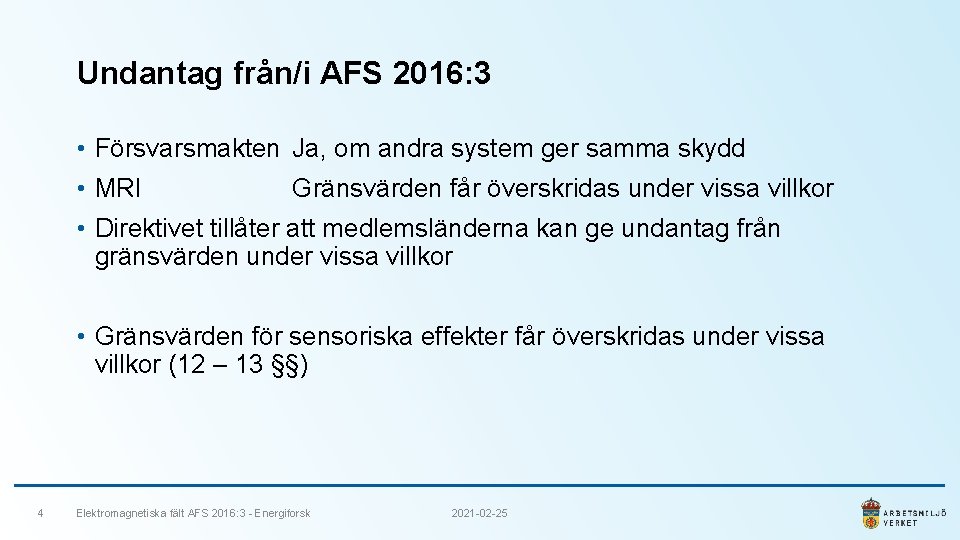

Undantag från/i AFS 2016: 3 • Försvarsmakten Ja, om andra system ger samma skydd • MRI Gränsvärden får överskridas under vissa villkor • Direktivet tillåter att medlemsländerna kan ge undantag från gränsvärden under vissa villkor • Gränsvärden för sensoriska effekter får överskridas under vissa villkor (12 – 13 §§) 4 Elektromagnetiska fält AFS 2016: 3 - Energiforsk 2021 -02 -25

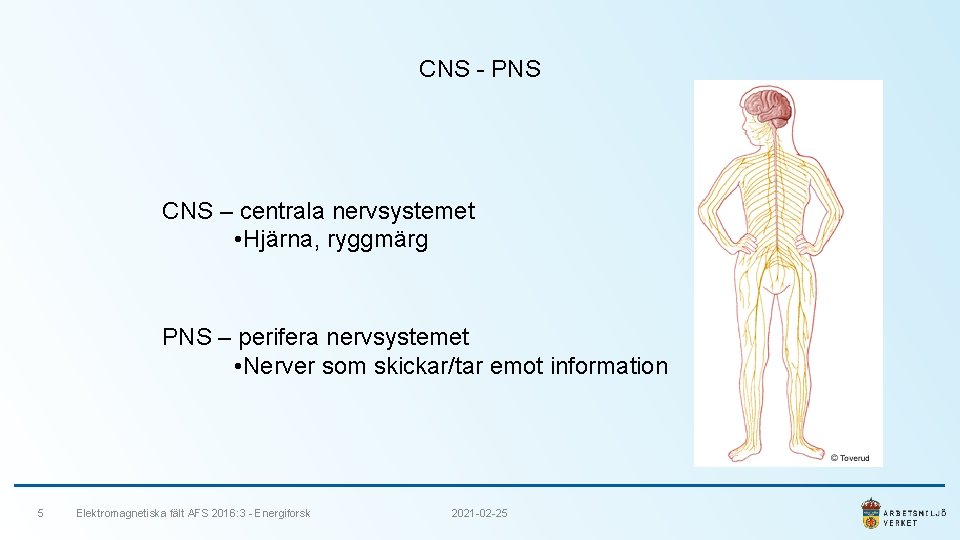

CNS - PNS CNS – centrala nervsystemet • Hjärna, ryggmärg PNS – perifera nervsystemet • Nerver som skickar/tar emot information 5 Elektromagnetiska fält AFS 2016: 3 - Energiforsk 2021 -02 -25

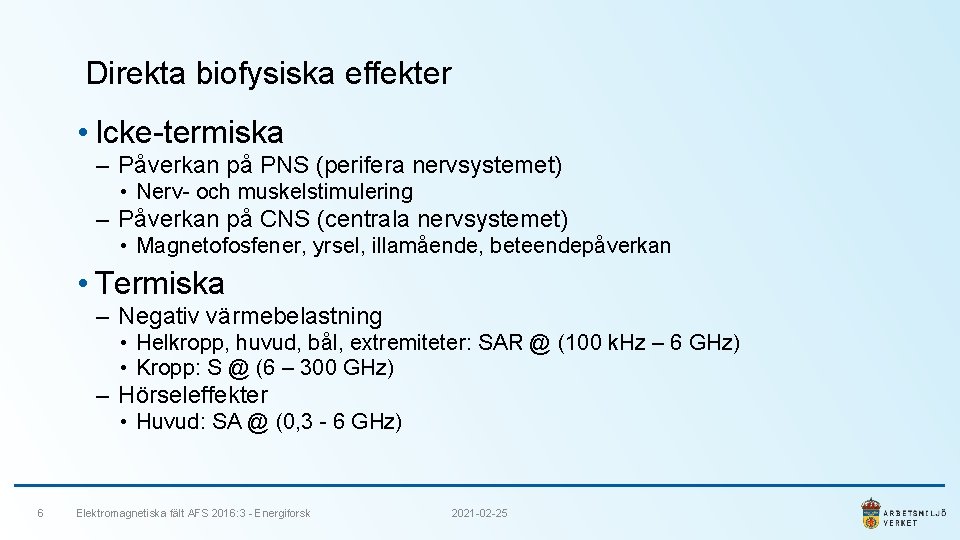

Direkta biofysiska effekter • Icke-termiska ‒ Påverkan på PNS (perifera nervsystemet) • Nerv- och muskelstimulering ‒ Påverkan på CNS (centrala nervsystemet) • Magnetofosfener, yrsel, illamående, beteendepåverkan • Termiska ‒ Negativ värmebelastning • Helkropp, huvud, bål, extremiteter: SAR @ (100 k. Hz – 6 GHz) • Kropp: S @ (6 – 300 GHz) ‒ Hörseleffekter • Huvud: SA @ (0, 3 - 6 GHz) 6 Elektromagnetiska fält AFS 2016: 3 - Energiforsk 2021 -02 -25

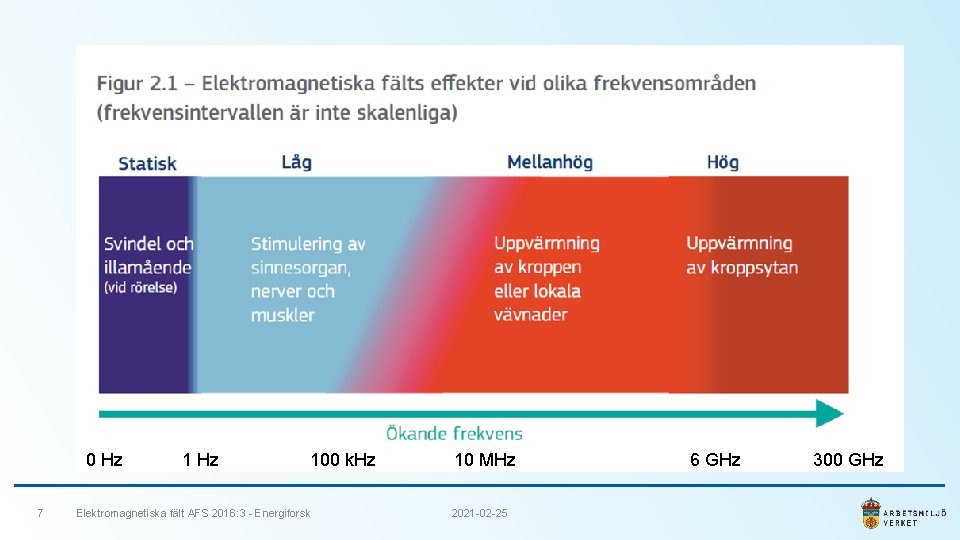

0 Hz 7 1 Hz 100 k. Hz Elektromagnetiska fält AFS 2016: 3 - Energiforsk 10 MHz 2021 -02 -25 6 GHz 300 GHz

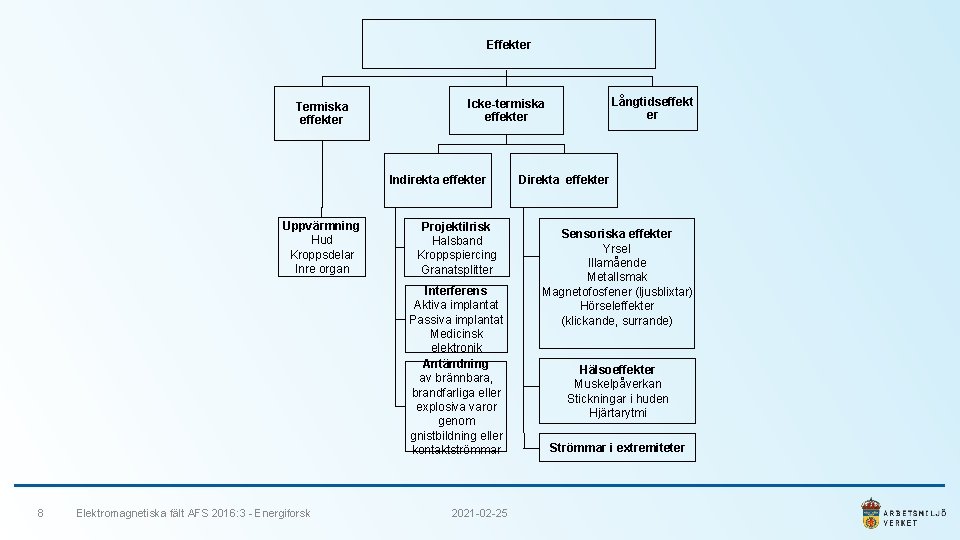

Effekter Termiska effekter Indirekta effekter Uppvärmning Hud Kroppsdelar Inre organ Projektilrisk Halsband Kroppspiercing Granatsplitter Interferens Aktiva implantat Passiva implantat Medicinsk elektronik Antändning av brännbara, brandfarliga eller explosiva varor genom gnistbildning eller kontaktströmmar 8 Elektromagnetiska fält AFS 2016: 3 - Energiforsk Långtidseffekt er Icke-termiska effekter 2021 -02 -25 Direkta effekter Sensoriska effekter Yrsel Illamående Metallsmak Magnetofosfener (ljusblixtar) Hörseleffekter (klickande, surrande) Hälsoeffekter Muskelpåverkan Stickningar i huden Hjärtarytmi Strömmar i extremiteter

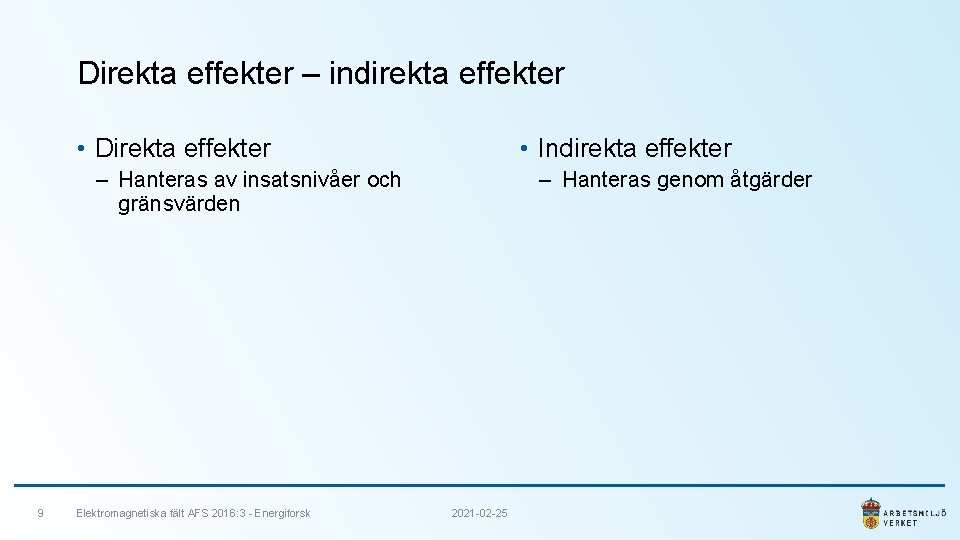

Direkta effekter – indirekta effekter • Direkta effekter • Indirekta effekter ‒ Hanteras av insatsnivåer och gränsvärden 9 Elektromagnetiska fält AFS 2016: 3 - Energiforsk ‒ Hanteras genom åtgärder 2021 -02 -25

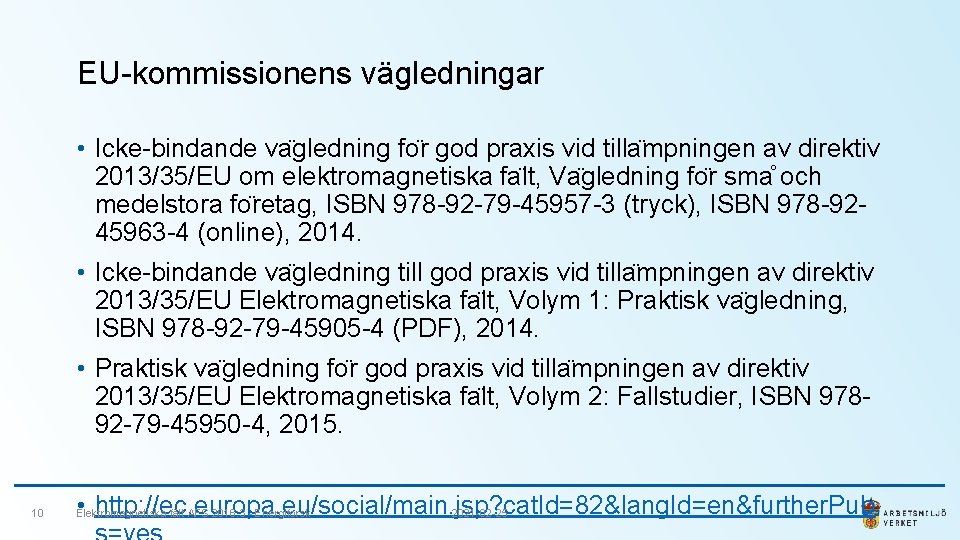

EU-kommissionens vägledningar • Icke-bindande va gledning fo r god praxis vid tilla mpningen av direktiv 2013/35/EU om elektromagnetiska fa lt, Va gledning fo r sma och medelstora fo retag, ISBN 978 -92 -79 -45957 -3 (tryck), ISBN 978 -9245963 -4 (online), 2014. • Icke-bindande va gledning till god praxis vid tilla mpningen av direktiv 2013/35/EU Elektromagnetiska fa lt, Volym 1: Praktisk va gledning, ISBN 978 -92 -79 -45905 -4 (PDF), 2014. • Praktisk va gledning fo r god praxis vid tilla mpningen av direktiv 2013/35/EU Elektromagnetiska fa lt, Volym 2: Fallstudier, ISBN 97892 -79 -45950 -4, 2015. 10 • http: //ec. europa. eu/social/main. jsp? cat. Id=82&lang. Id=en&further. Pub 2021 -02 -25 Elektromagnetiska fält AFS 2016: 3 - Energiforsk

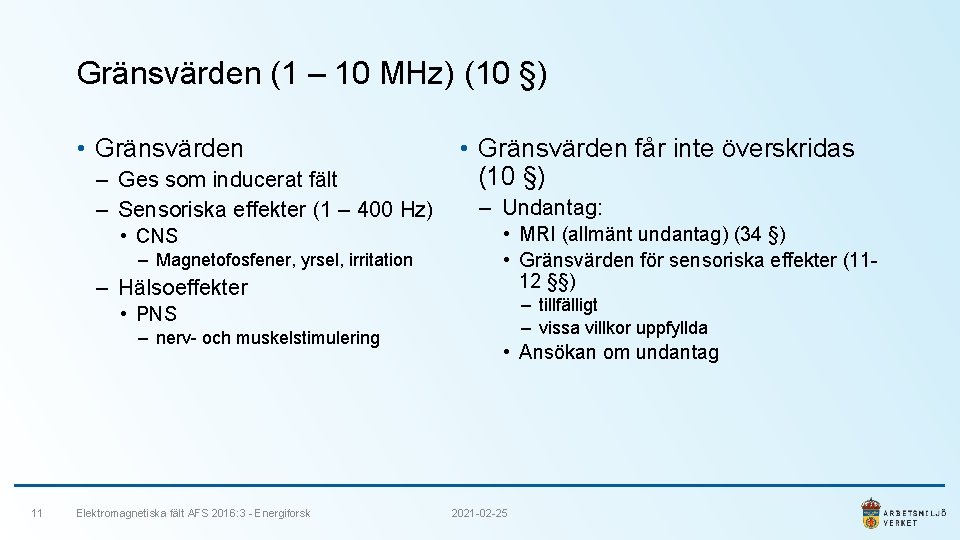

Gränsvärden (1 – 10 MHz) (10 §) • Gränsvärden ‒ Ges som inducerat fält ‒ Sensoriska effekter (1 – 400 Hz) • CNS ‒ Magnetofosfener, yrsel, irritation ‒ Hälsoeffekter • Gränsvärden får inte överskridas (10 §) ‒ Undantag: • MRI (allmänt undantag) (34 §) • Gränsvärden för sensoriska effekter (1112 §§) ‒ tillfälligt ‒ vissa villkor uppfyllda • PNS ‒ nerv- och muskelstimulering 11 Elektromagnetiska fält AFS 2016: 3 - Energiforsk • Ansökan om undantag 2021 -02 -25

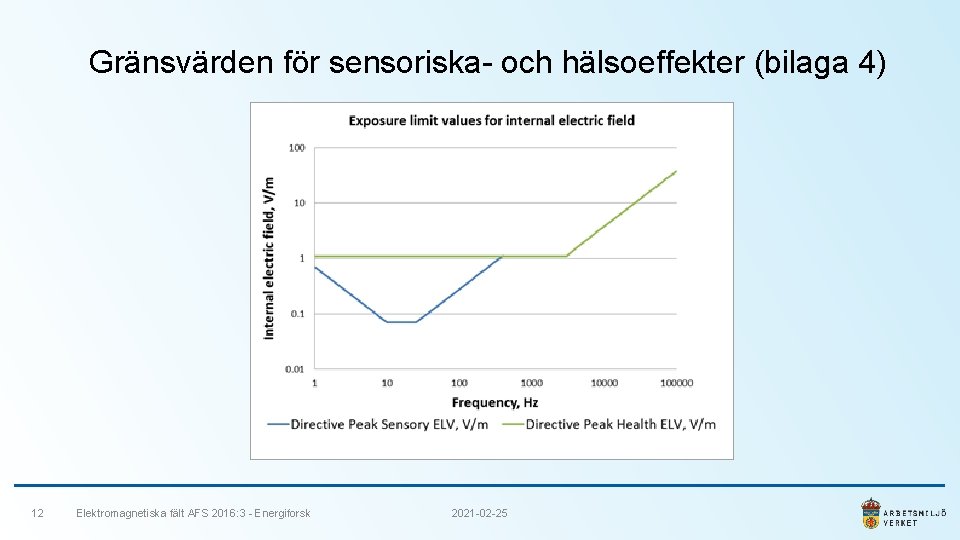

Gränsvärden för sensoriska- och hälsoeffekter (bilaga 4) 12 Elektromagnetiska fält AFS 2016: 3 - Energiforsk 2021 -02 -25

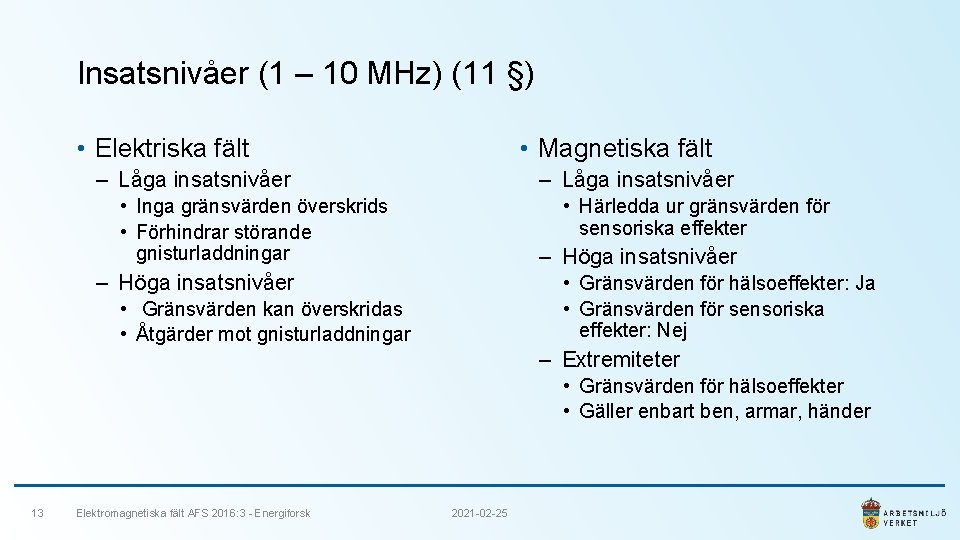

Insatsnivåer (1 – 10 MHz) (11 §) • Elektriska fält • Magnetiska fält ‒ Låga insatsnivåer • Inga gränsvärden överskrids • Förhindrar störande gnisturladdningar • Härledda ur gränsvärden för sensoriska effekter ‒ Höga insatsnivåer • Gränsvärden för hälsoeffekter: Ja • Gränsvärden för sensoriska effekter: Nej • Gränsvärden kan överskridas • Åtgärder mot gnisturladdningar ‒ Extremiteter • Gränsvärden för hälsoeffekter • Gäller enbart ben, armar, händer 13 Elektromagnetiska fält AFS 2016: 3 - Energiforsk 2021 -02 -25

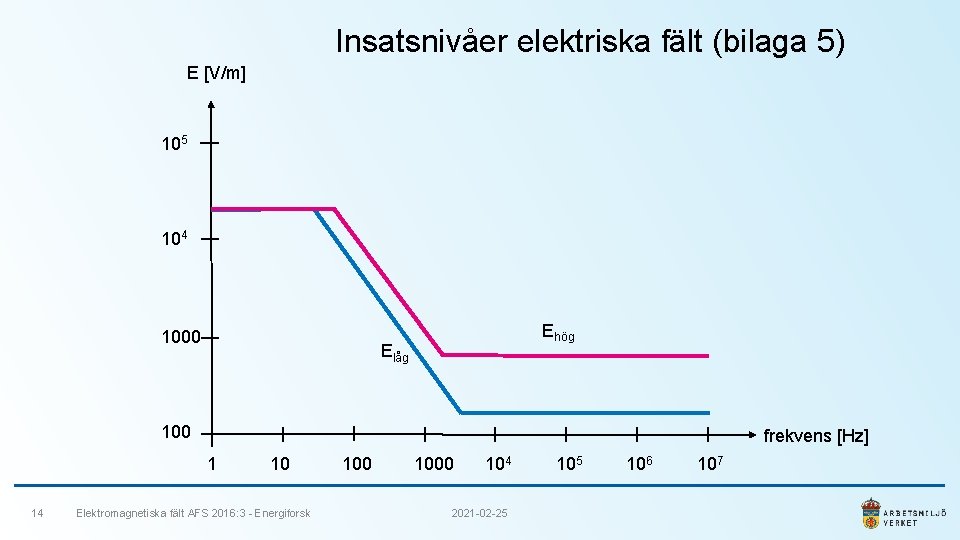

Insatsnivåer elektriska fält (bilaga 5) E [V/m] 105 104 1000 Ehög Elåg 100 frekvens [Hz] 1 14 10 Elektromagnetiska fält AFS 2016: 3 - Energiforsk 1000 104 2021 -02 -25 106 107

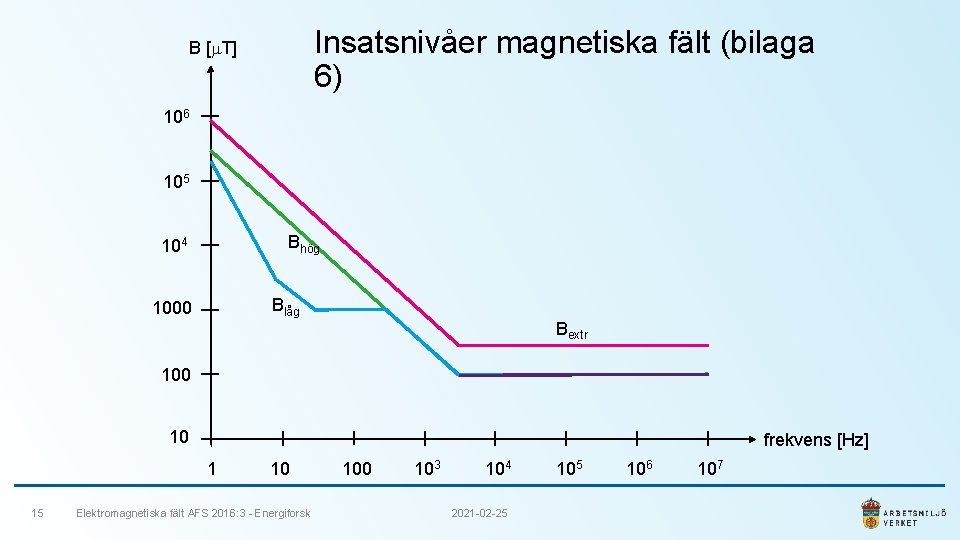

Insatsnivåer magnetiska fält (bilaga 6) B [m. T] 106 105 Bhög 104 Blåg 1000 Bextr 100 10 frekvens [Hz] 1 15 10 Elektromagnetiska fält AFS 2016: 3 - Energiforsk 100 103 104 2021 -02 -25 106 107

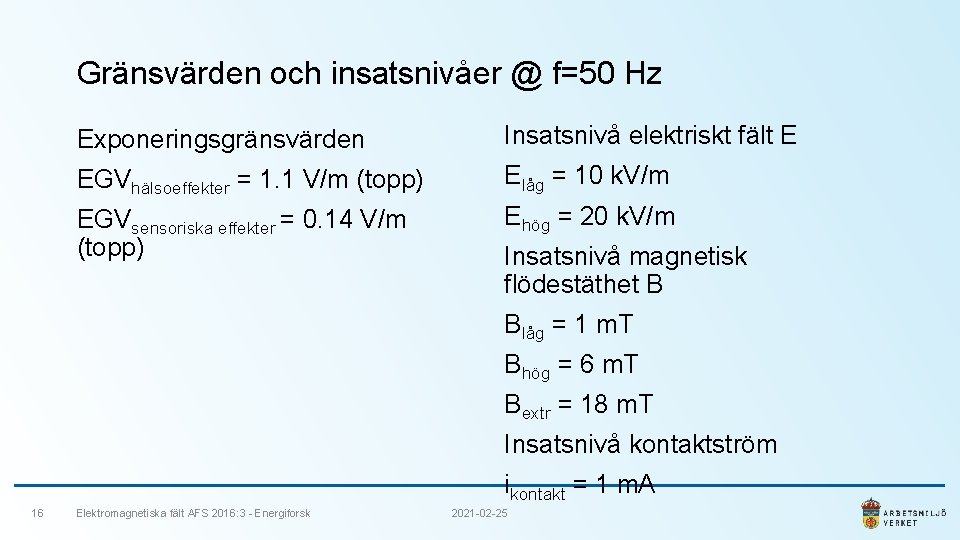

Gränsvärden och insatsnivåer @ f=50 Hz Exponeringsgränsvärden Insatsnivå elektriskt fält E EGVhälsoeffekter = 1. 1 V/m (topp) Elåg = 10 k. V/m EGVsensoriska effekter = 0. 14 V/m (topp) Ehög = 20 k. V/m Insatsnivå magnetisk flödestäthet B Blåg = 1 m. T Bhög = 6 m. T Bextr = 18 m. T Insatsnivå kontaktström ikontakt = 1 m. A 16 Elektromagnetiska fält AFS 2016: 3 - Energiforsk 2021 -02 -25

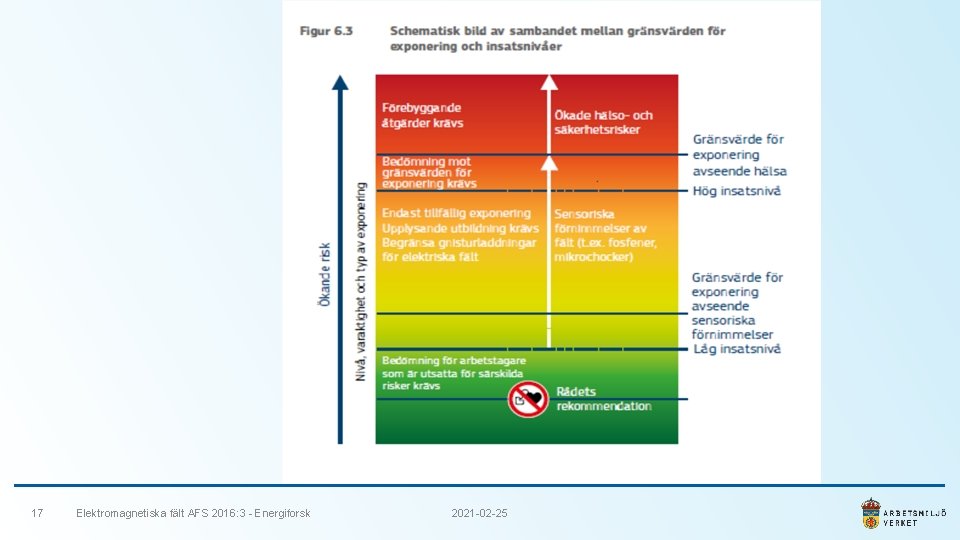

17 Elektromagnetiska fält AFS 2016: 3 - Energiforsk 2021 -02 -25

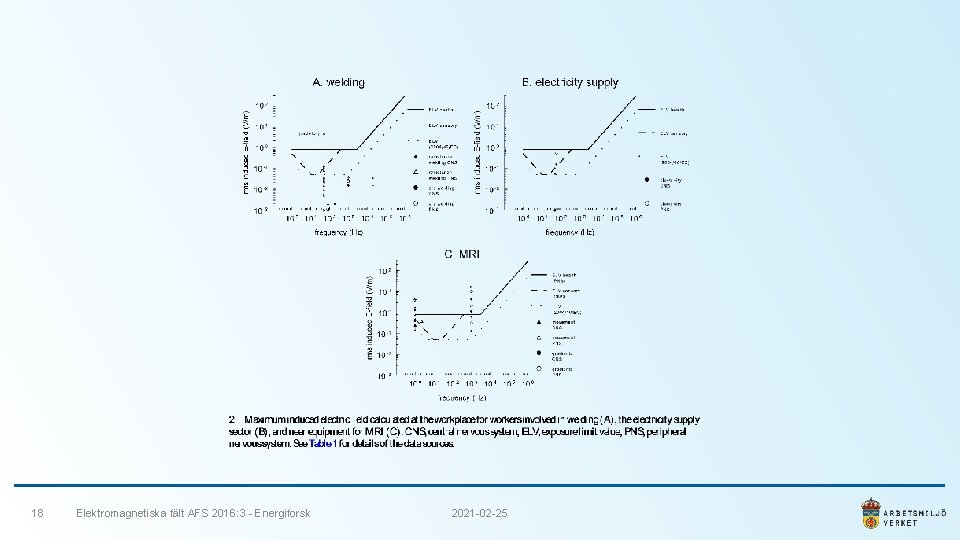

18 Elektromagnetiska fält AFS 2016: 3 - Energiforsk 2021 -02 -25

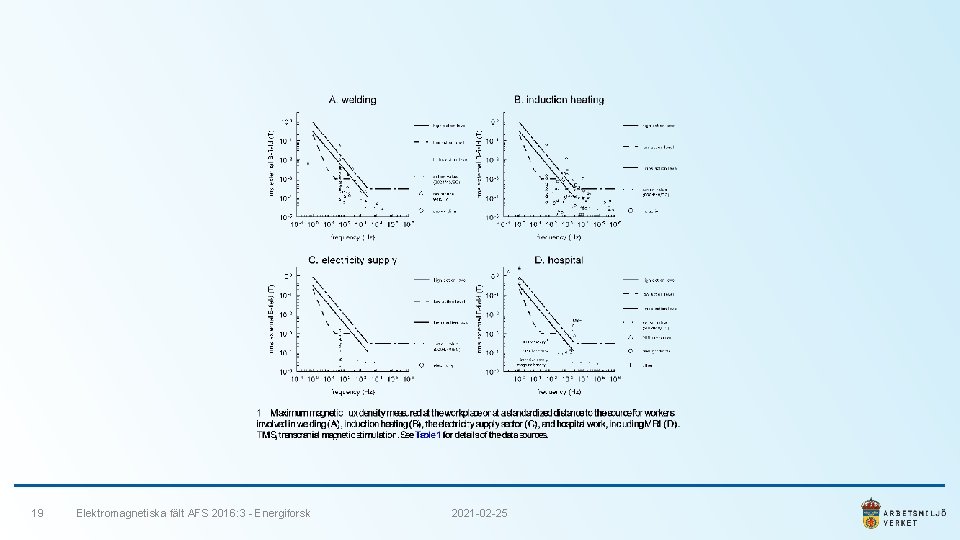

19 Elektromagnetiska fält AFS 2016: 3 - Energiforsk 2021 -02 -25

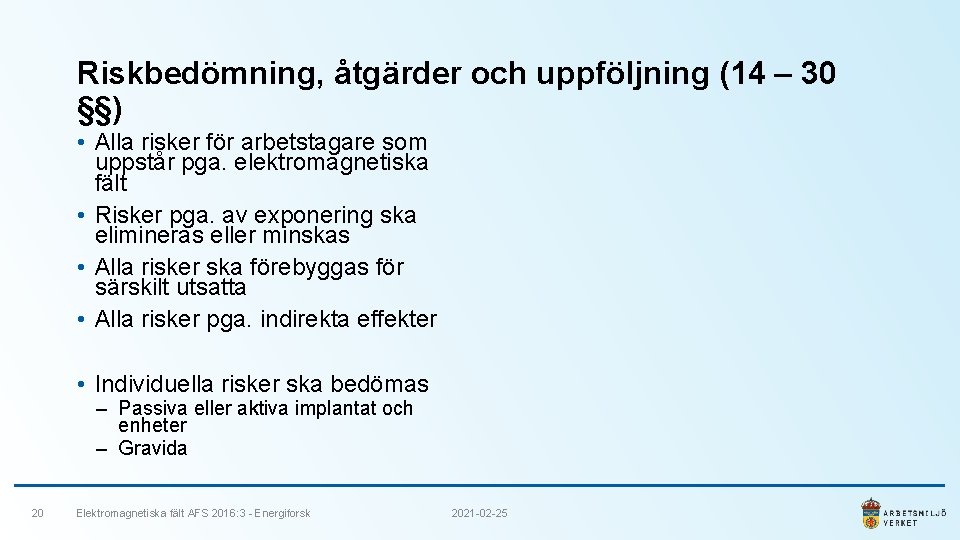

Riskbedömning, åtgärder och uppföljning (14 – 30 §§) • Alla risker för arbetstagare som uppstår pga. elektromagnetiska fält • Risker pga. av exponering ska elimineras eller minskas • Alla risker ska förebyggas för särskilt utsatta • Alla risker pga. indirekta effekter • Individuella risker ska bedömas ‒ Passiva eller aktiva implantat och enheter ‒ Gravida 20 Elektromagnetiska fält AFS 2016: 3 - Energiforsk 2021 -02 -25

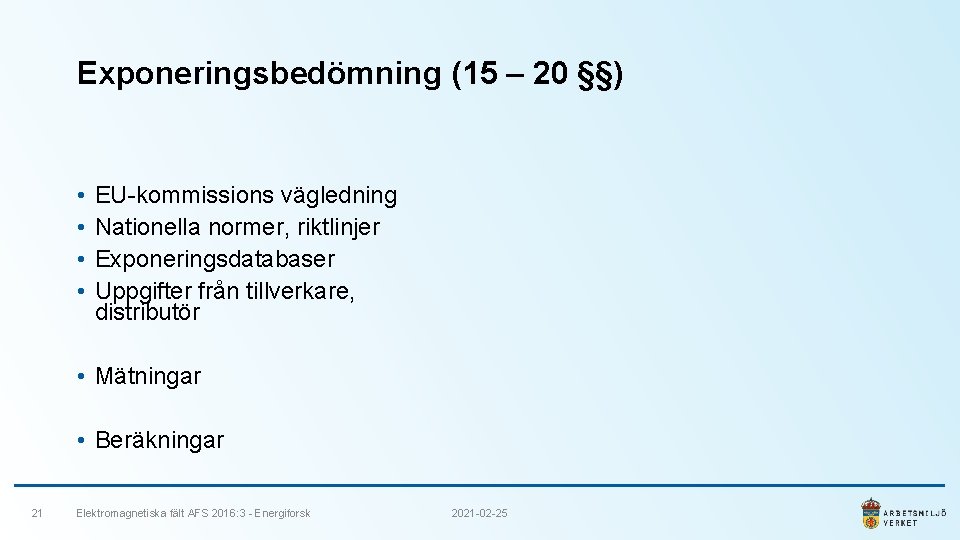

Exponeringsbedömning (15 – 20 §§) • • EU-kommissions vägledning Nationella normer, riktlinjer Exponeringsdatabaser Uppgifter från tillverkare, distributör • Mätningar • Beräkningar 21 Elektromagnetiska fält AFS 2016: 3 - Energiforsk 2021 -02 -25

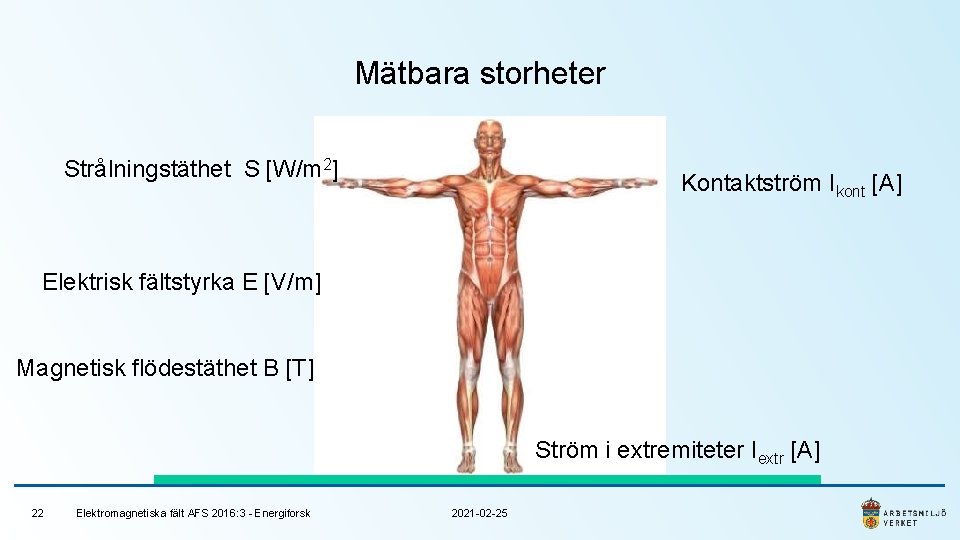

Mätbara storheter Strålningstäthet S [W/m 2] Kontaktström Ikont [A] Elektrisk fältstyrka E [V/m] Magnetisk flödestäthet B [T] Ström i extremiteter Iextr [A] 22 Elektromagnetiska fält AFS 2016: 3 - Energiforsk 2021 -02 -25

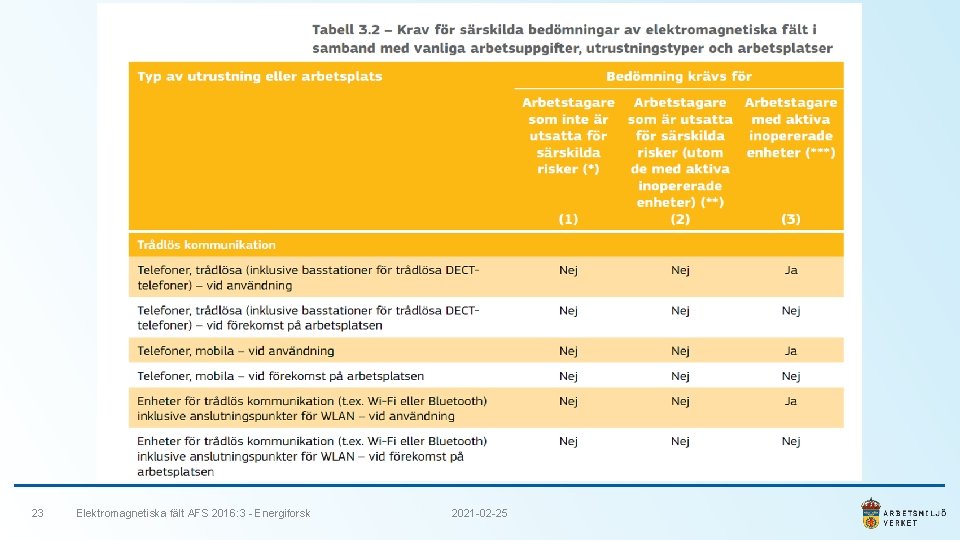

23 Elektromagnetiska fält AFS 2016: 3 - Energiforsk 2021 -02 -25

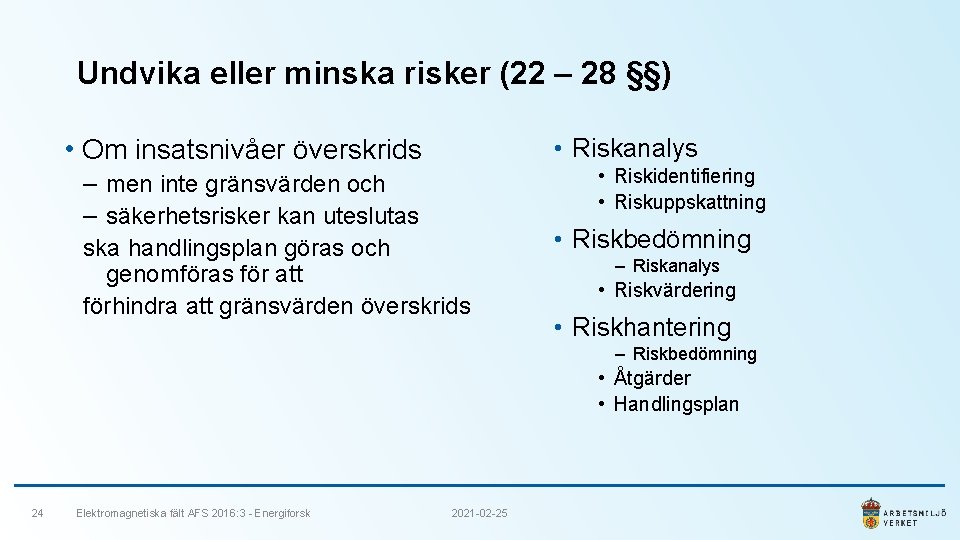

Undvika eller minska risker (22 – 28 §§) • Om insatsnivåer överskrids • Riskanalys ‒ men inte gränsvärden och ‒ säkerhetsrisker kan uteslutas ska handlingsplan göras och genomföras för att förhindra att gränsvärden överskrids • Riskidentifiering • Riskuppskattning • Riskbedömning ‒ Riskanalys • Riskvärdering • Riskhantering ‒ Riskbedömning • Åtgärder • Handlingsplan 24 Elektromagnetiska fält AFS 2016: 3 - Energiforsk 2021 -02 -25

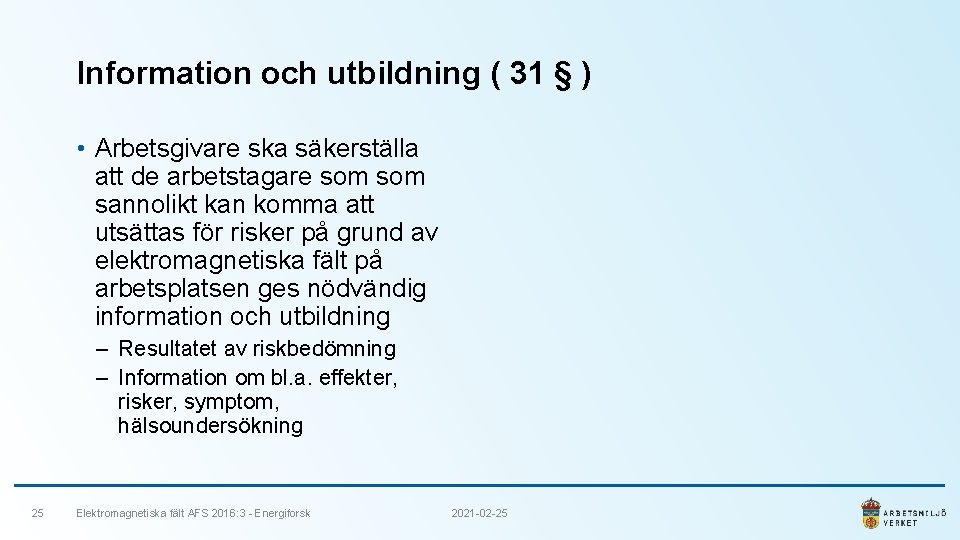

Information och utbildning ( 31 § ) • Arbetsgivare ska säkerställa att de arbetstagare som sannolikt kan komma att utsättas för risker på grund av elektromagnetiska fält på arbetsplatsen ges nödvändig information och utbildning ‒ Resultatet av riskbedömning ‒ Information om bl. a. effekter, risker, symptom, hälsoundersökning 25 Elektromagnetiska fält AFS 2016: 3 - Energiforsk 2021 -02 -25

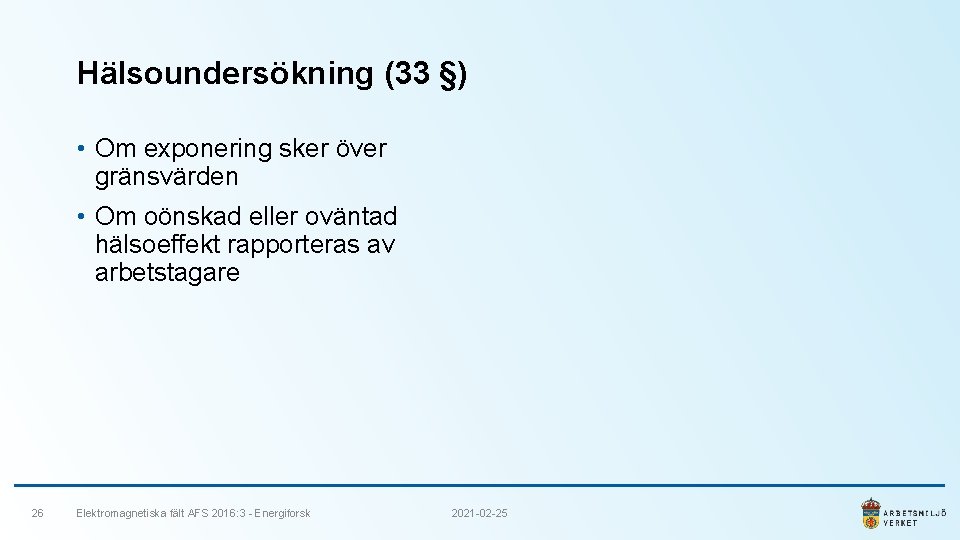

Hälsoundersökning (33 §) • Om exponering sker över gränsvärden • Om oönskad eller oväntad hälsoeffekt rapporteras av arbetstagare 26 Elektromagnetiska fält AFS 2016: 3 - Energiforsk 2021 -02 -25

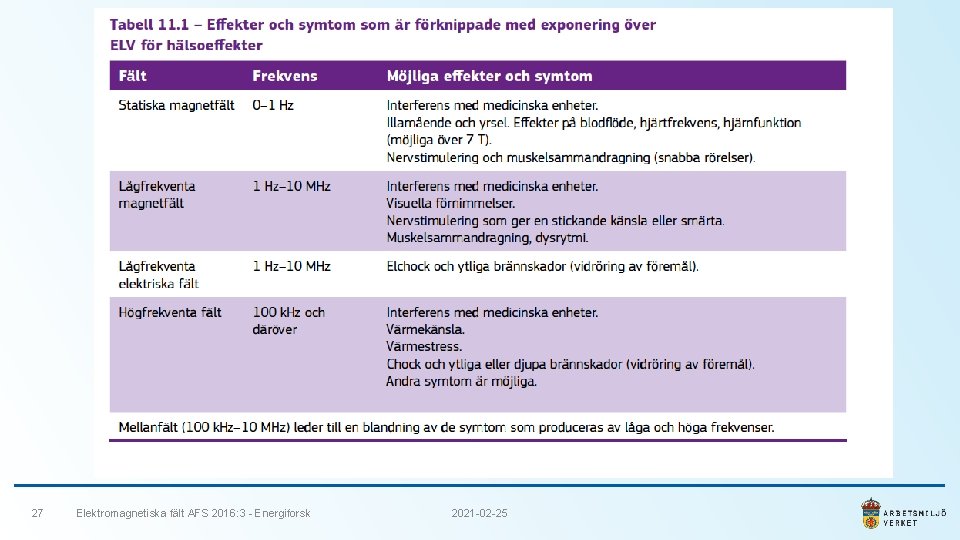

27 Elektromagnetiska fält AFS 2016: 3 - Energiforsk 2021 -02 -25
