Elektromagnetisk induktion Generator

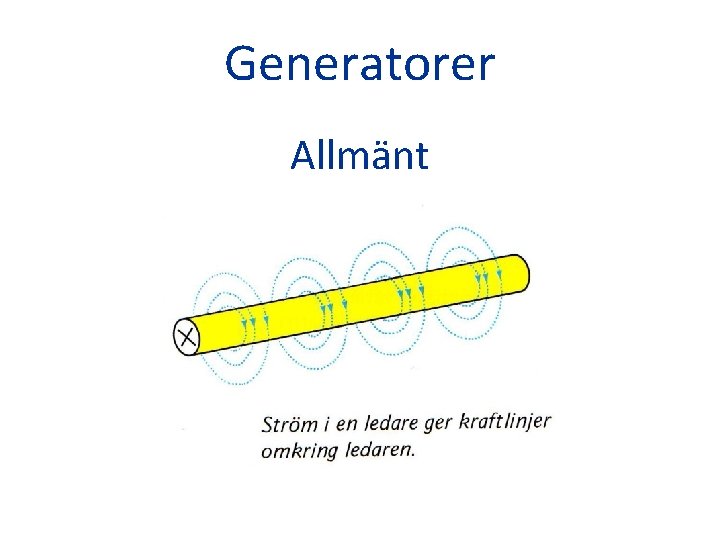

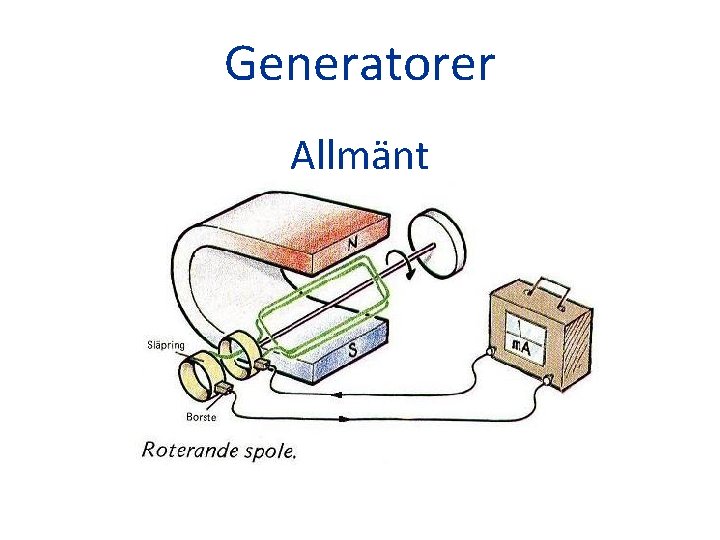

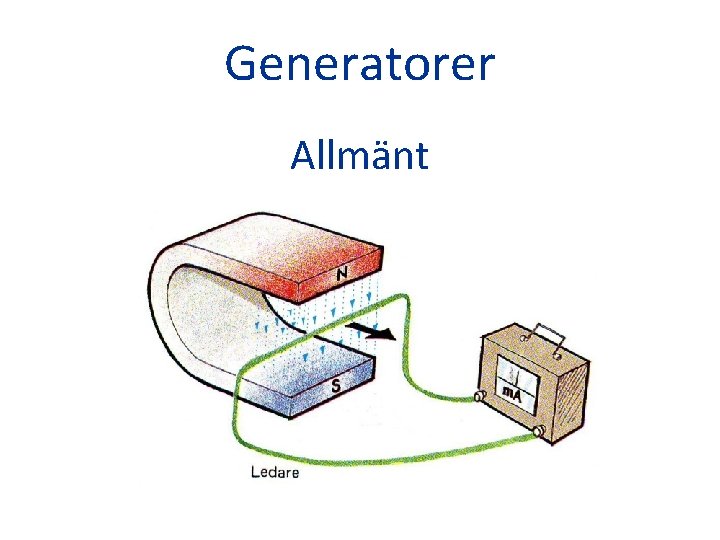

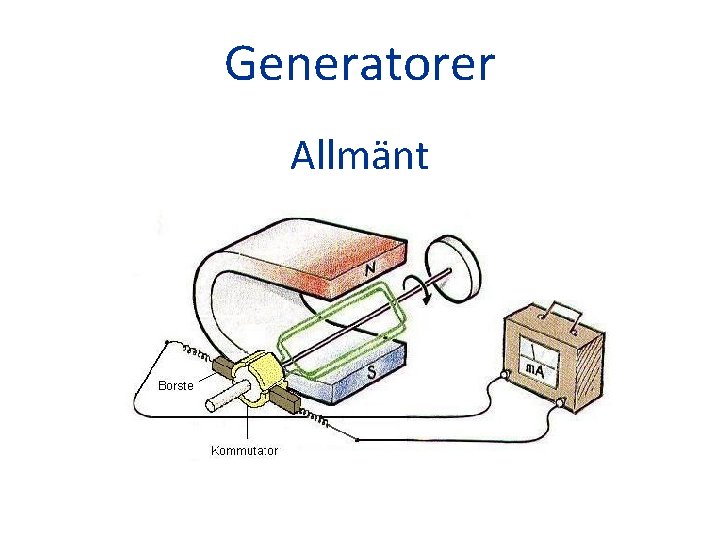

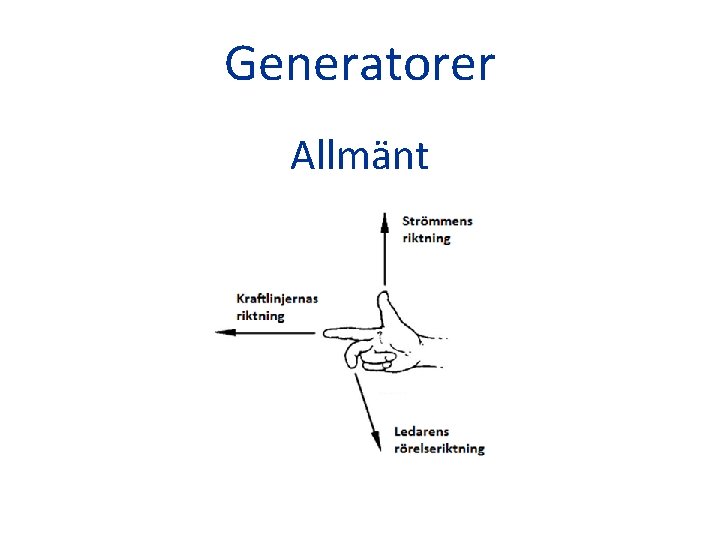

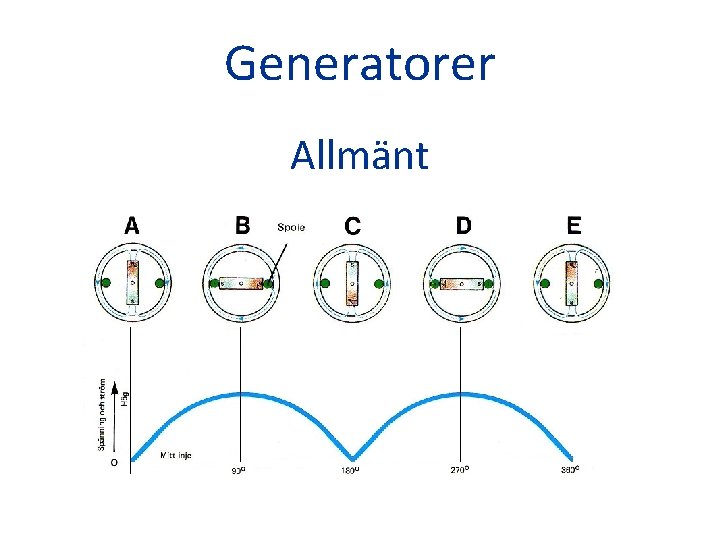

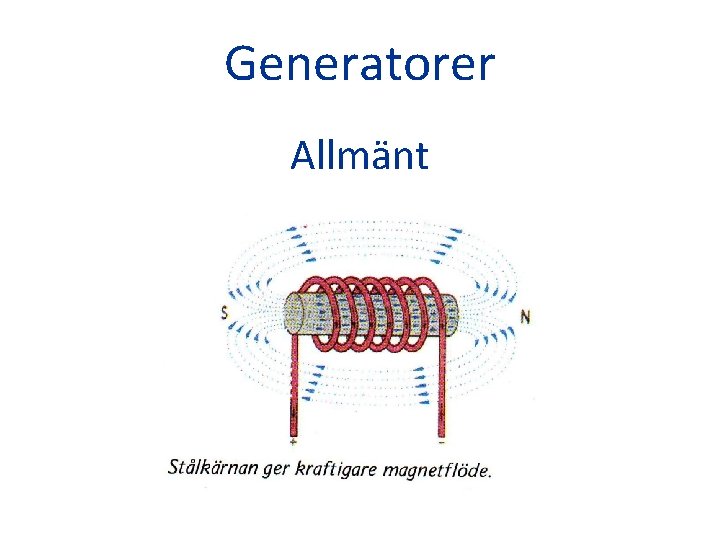

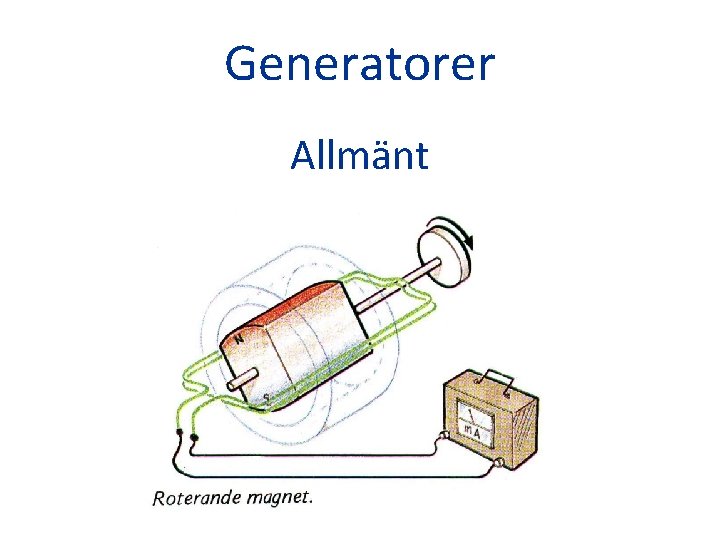

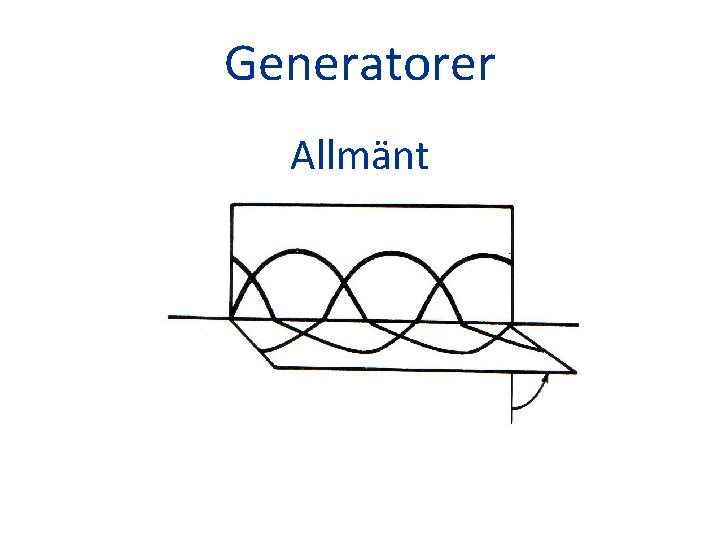

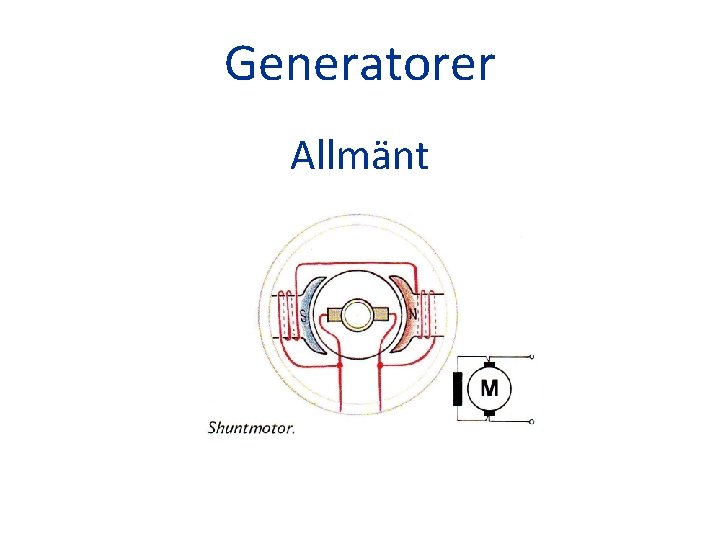

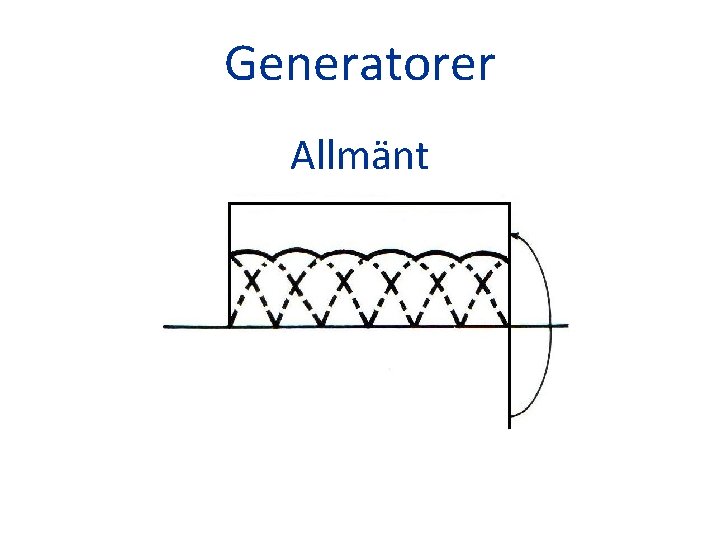

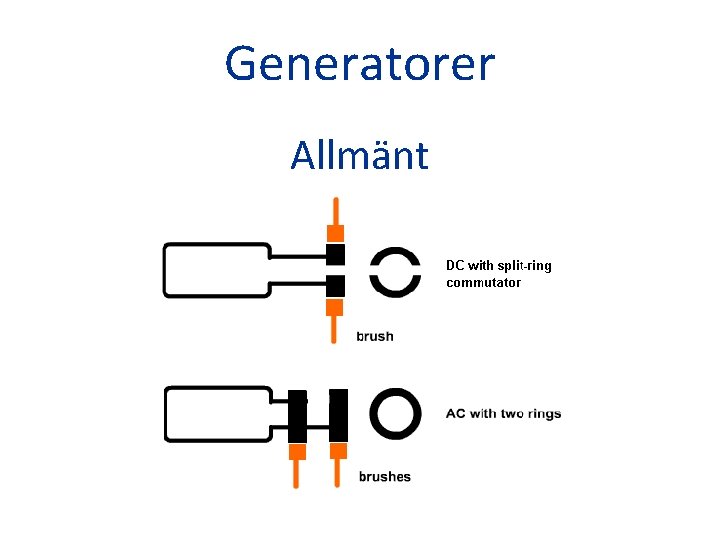

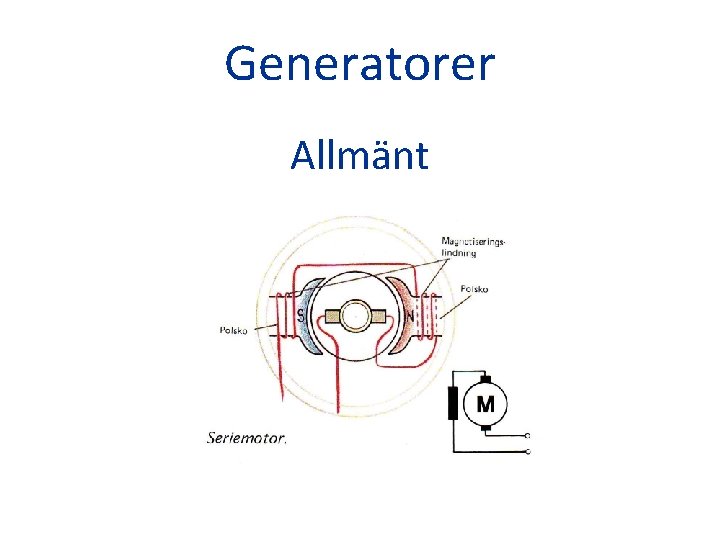

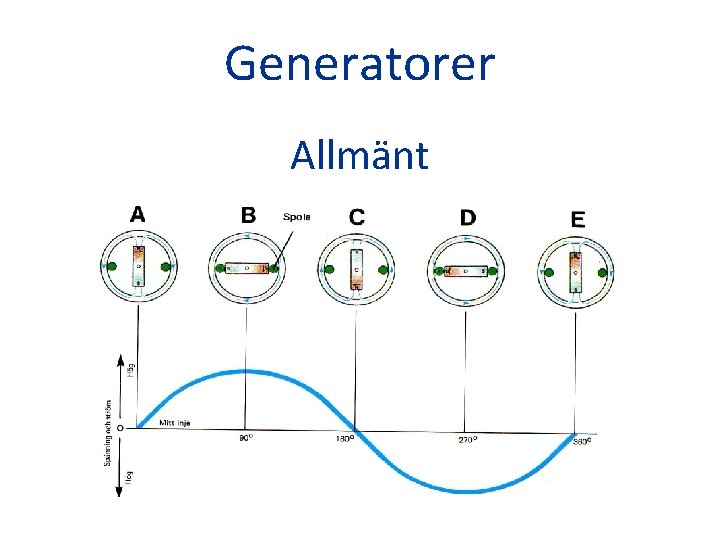

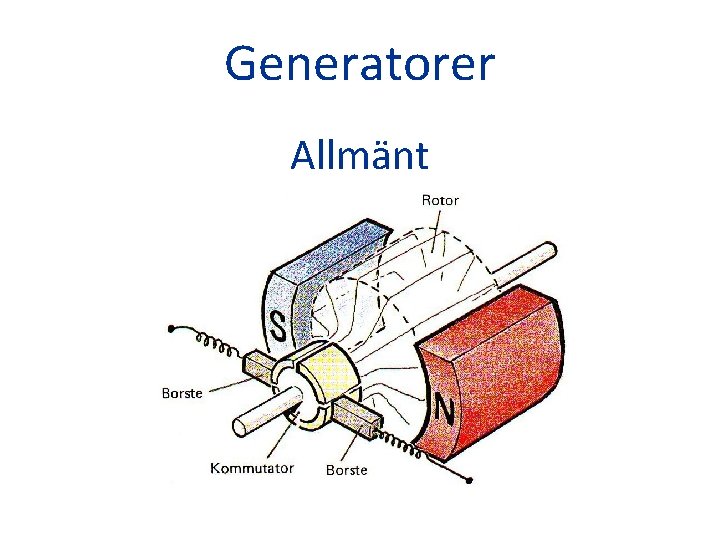

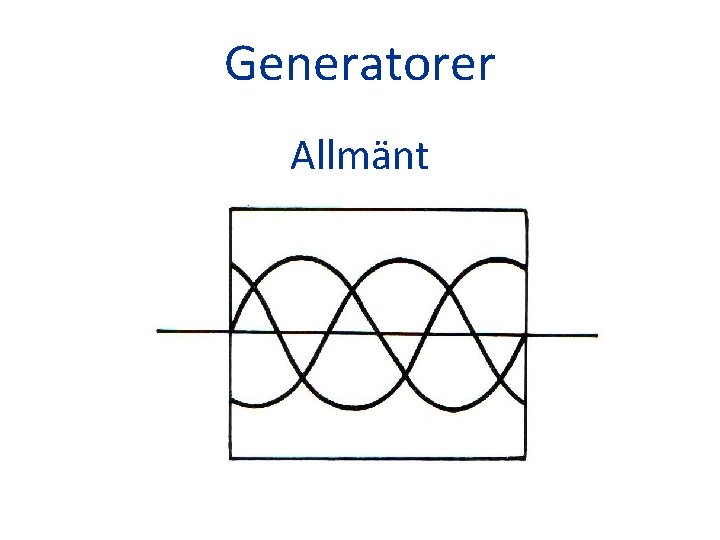

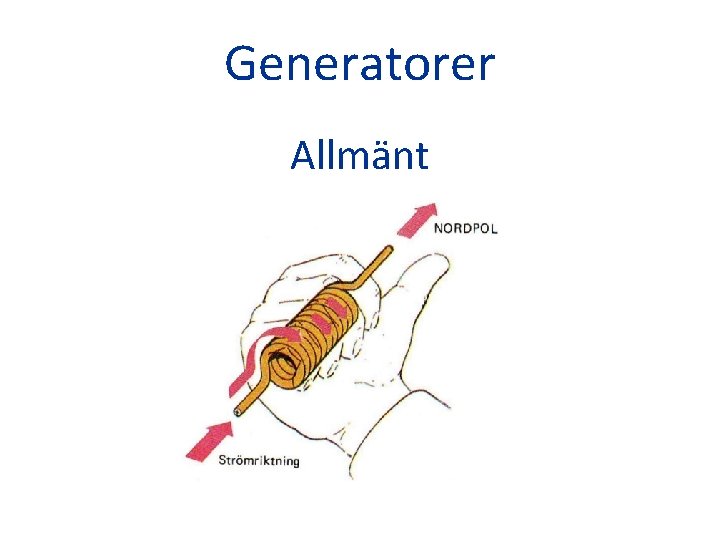

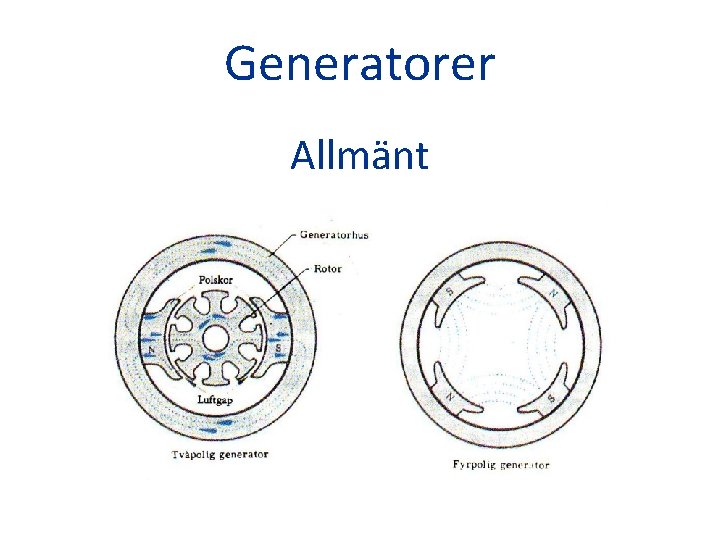

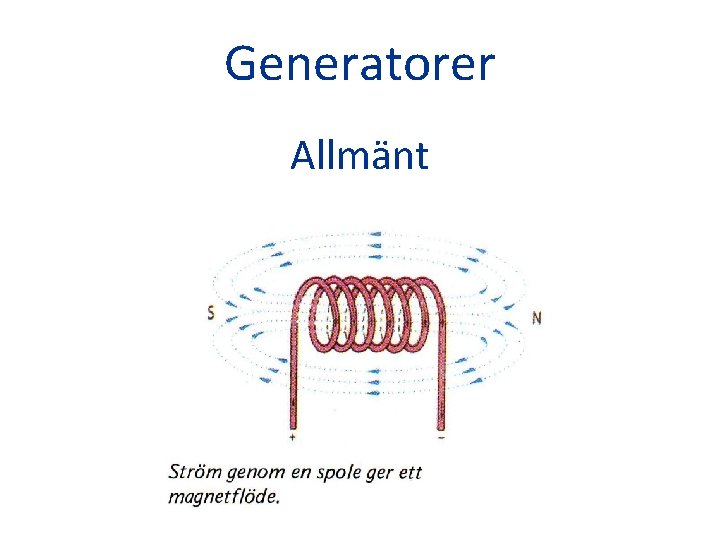

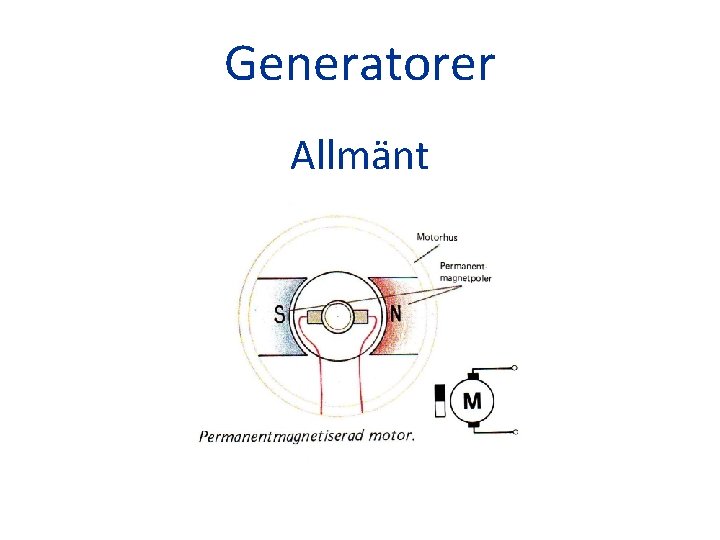

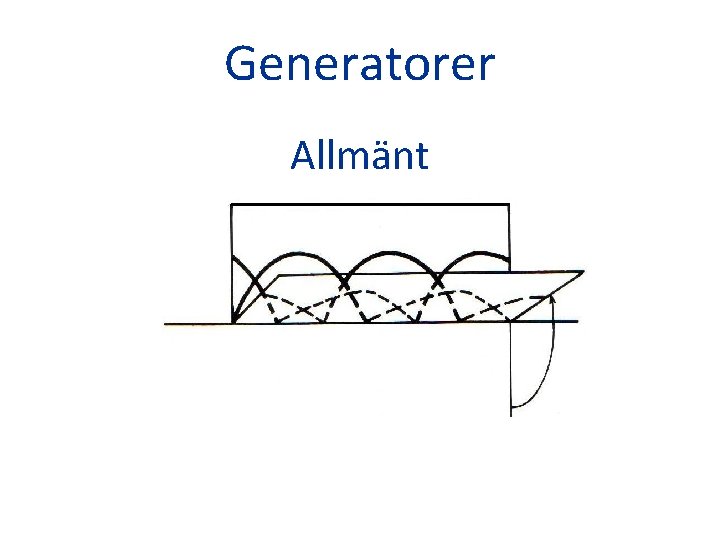

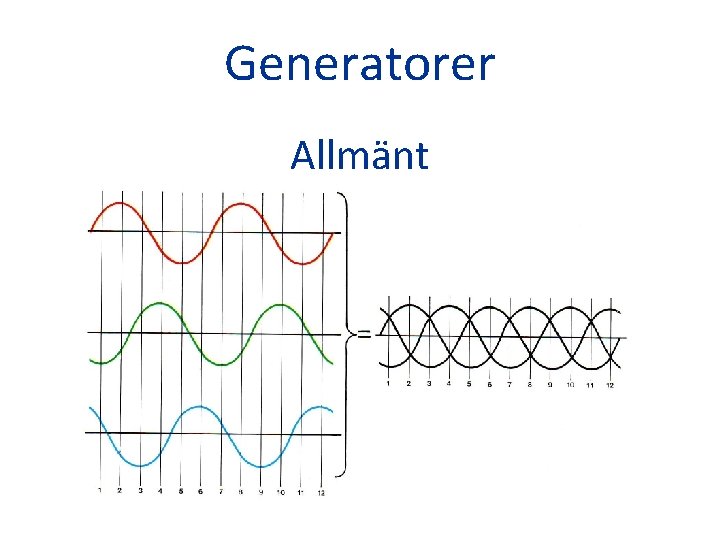

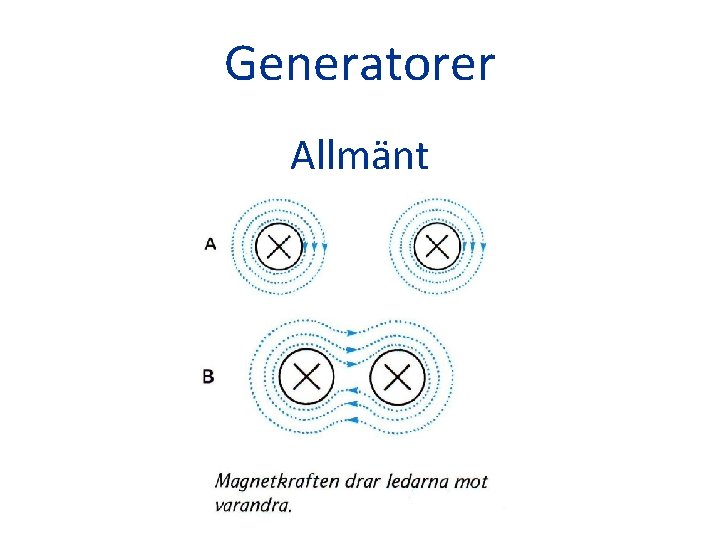

Generatorer Allmänt

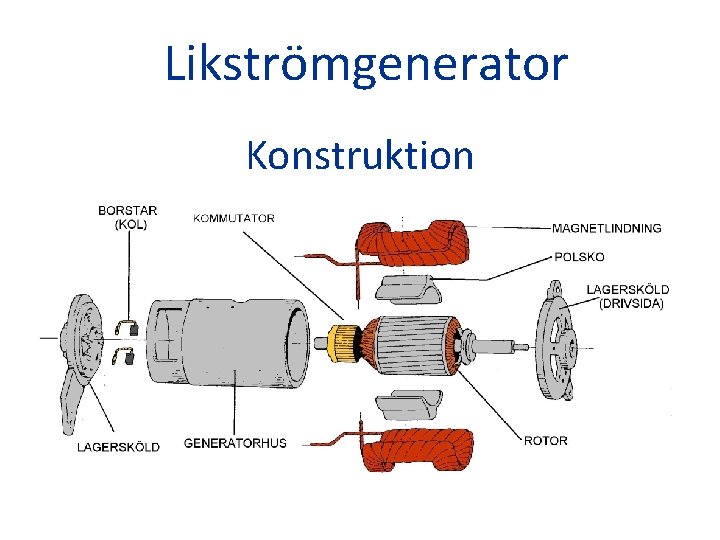

Likströmgenerator Konstruktion

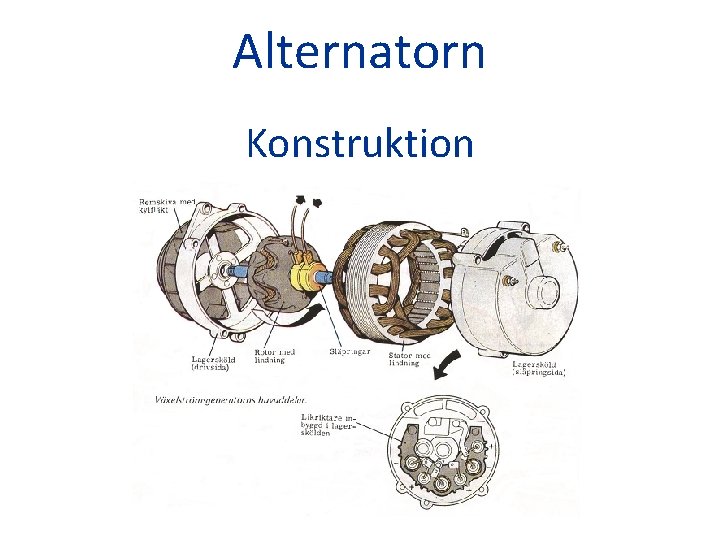

Alternatorn Konstruktion

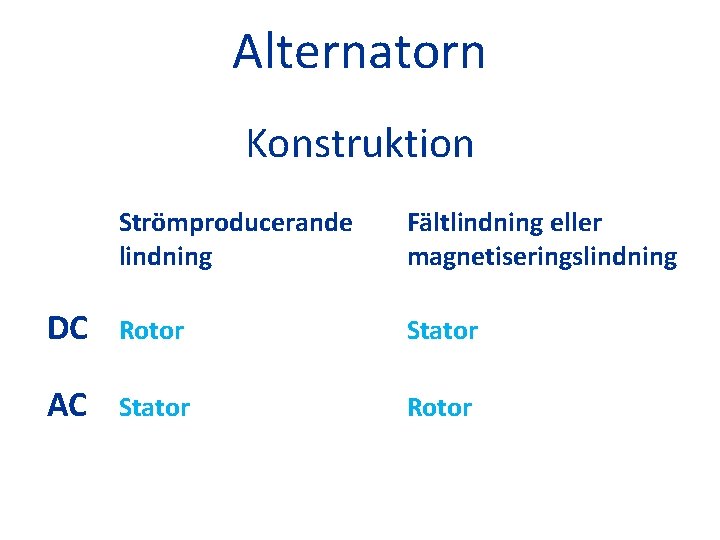

Alternatorn Konstruktion Strömproducerande lindning Fältlindning eller magnetiseringslindning DC Rotor Stator AC Stator Rotor

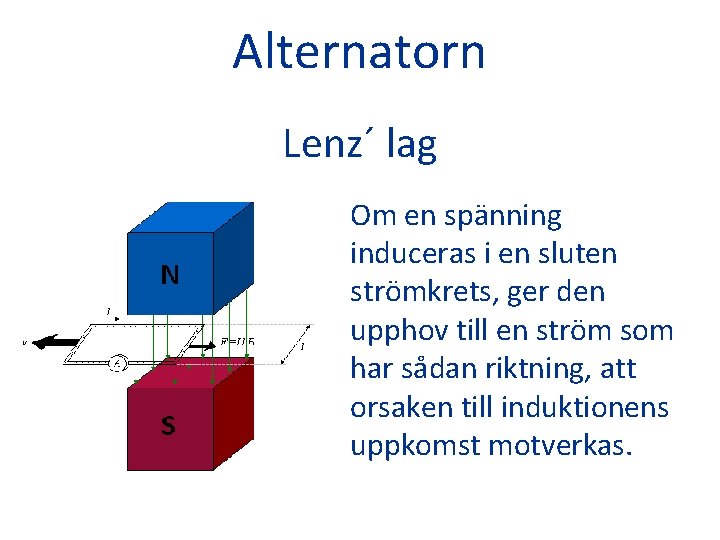

Alternatorn Lenz´ lag Om en spänning induceras i en sluten strömkrets, ger den upphov till en ström som har sådan riktning, att orsaken till induktionens uppkomst motverkas.

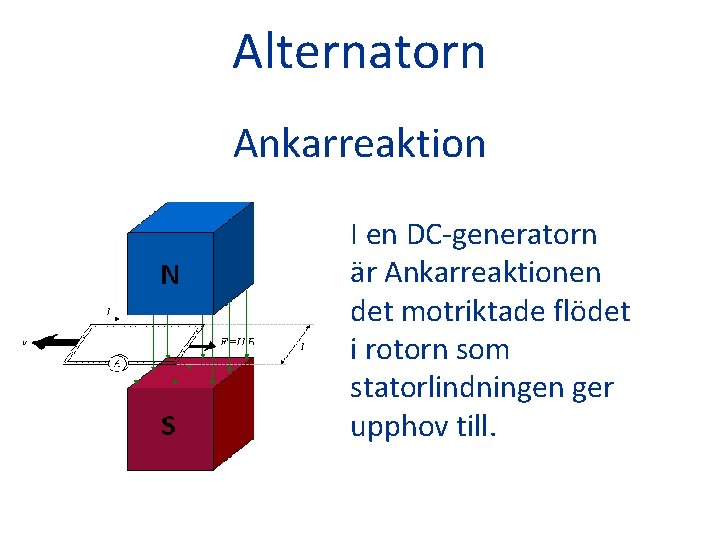

Alternatorn Ankarreaktion I en DC-generatorn är Ankarreaktionen det motriktade flödet i rotorn som statorlindningen ger upphov till.

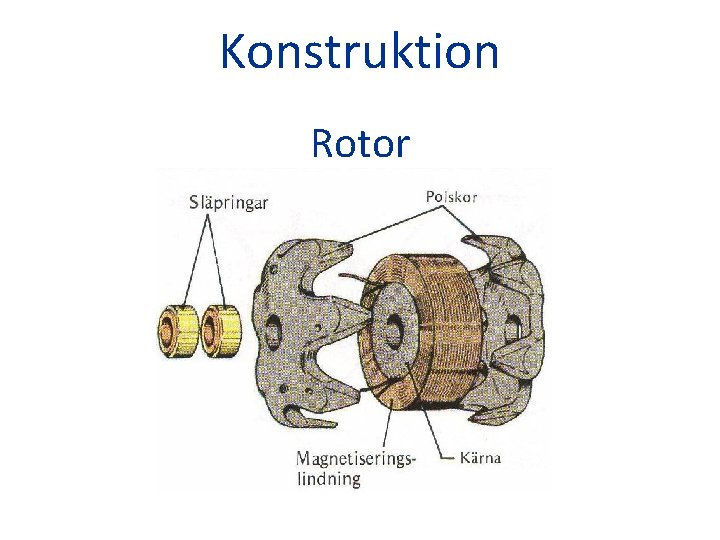

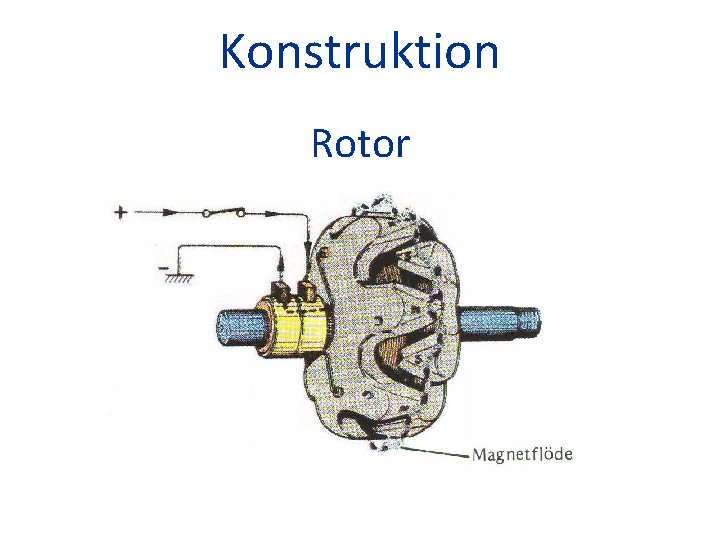

Konstruktion Rotor

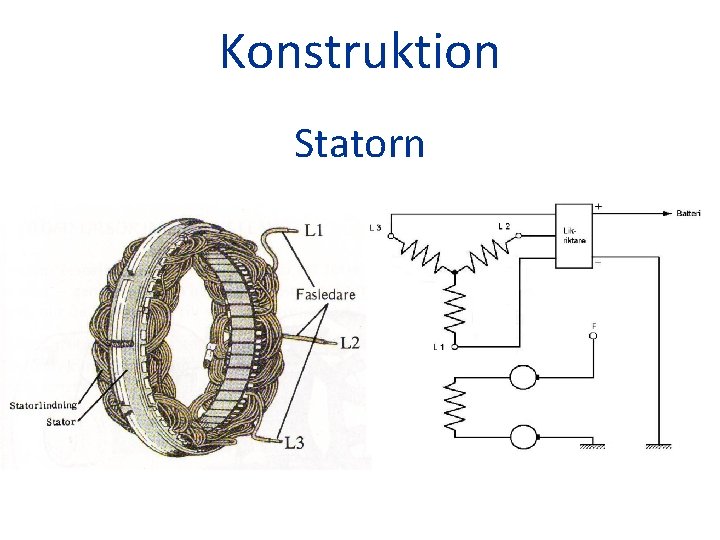

Konstruktion Statorn

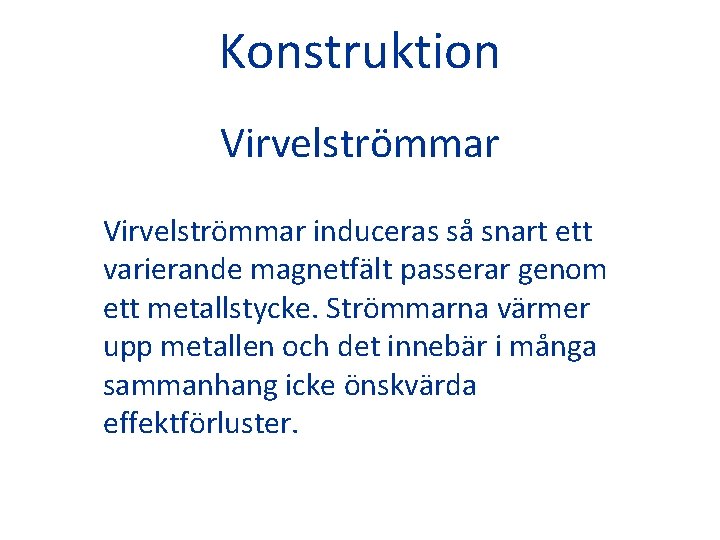

Konstruktion Virvelströmmar induceras så snart ett varierande magnetfält passerar genom ett metallstycke. Strömmarna värmer upp metallen och det innebär i många sammanhang icke önskvärda effektförluster.

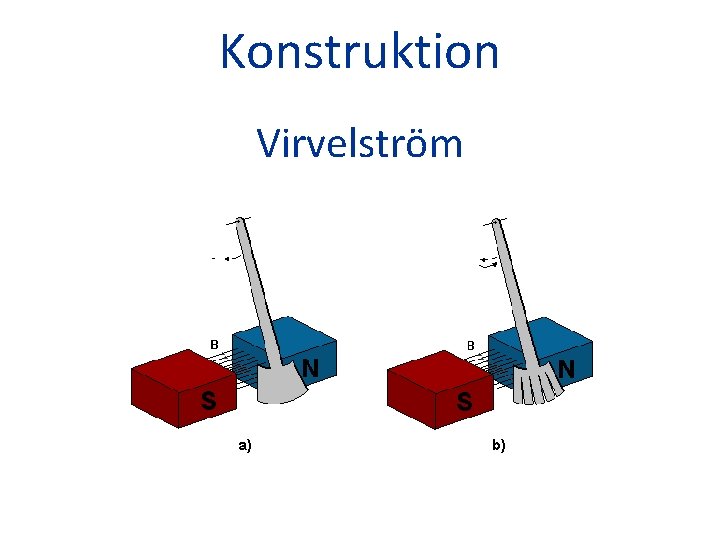

Konstruktion Virvelström

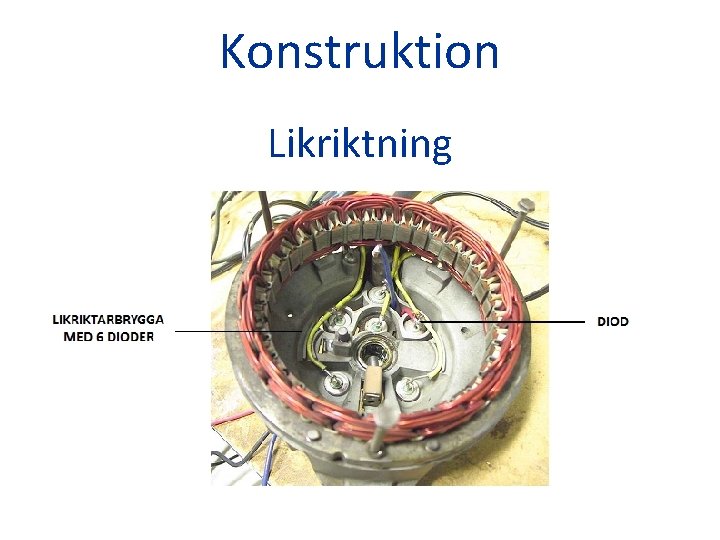

Konstruktion Likriktning

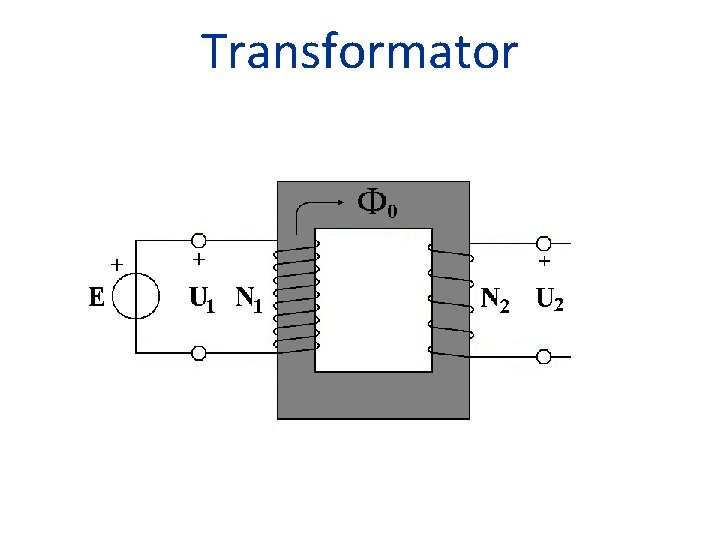

Transformator

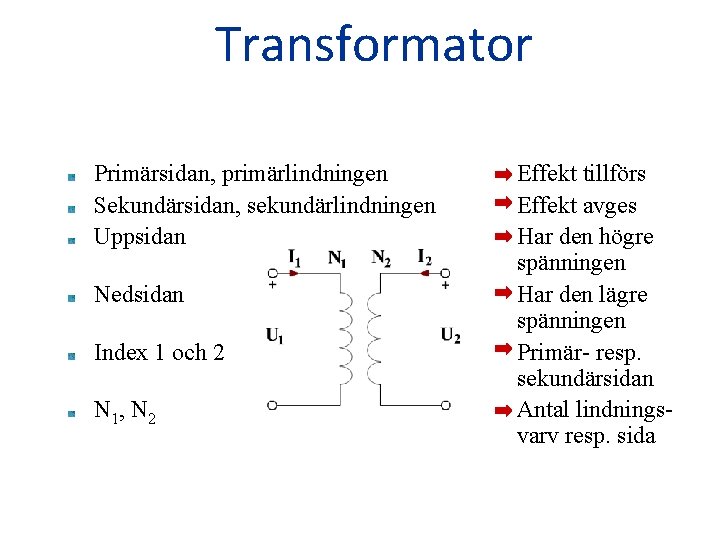

Transformator Primärsidan, primärlindningen Sekundärsidan, sekundärlindningen Uppsidan Nedsidan Index 1 och 2 N 1, N 2 Effekt tillförs Effekt avges Har den högre spänningen Har den lägre spänningen Primär- resp. sekundärsidan Antal lindningsvarv resp. sida
