Elektrokardiografi EKG Normal Conduction System SA node Sumber

Elektrokardiografi (EKG)

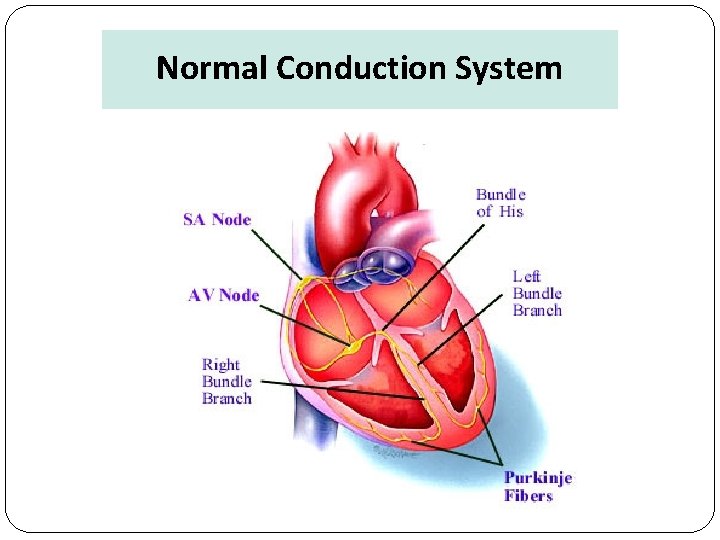

Normal Conduction System

SA node Sumber impuls normal/ alamiah , 60 – 100 AV node Bisa mengeluarkan impuls 40 -50 x/menit Berkas His Serabut Purkinje Ventrikel Bisa mengeluarkan impuls 30 x/menit

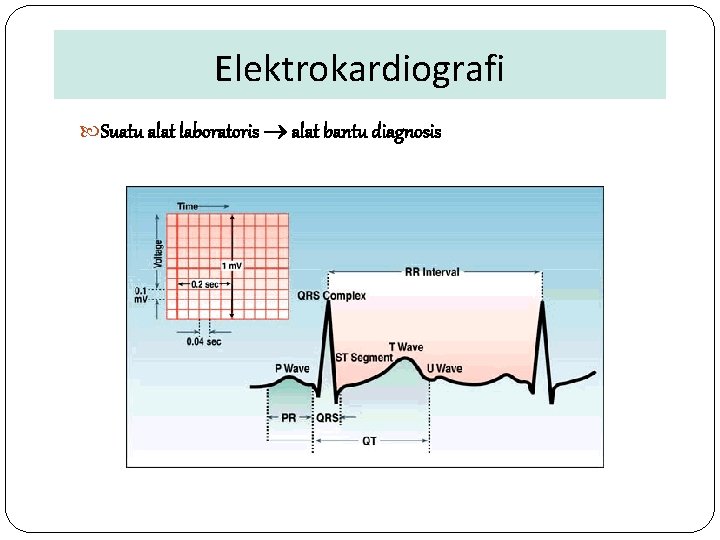

Elektrokardiografi Suatu alat laboratoris alat bantu diagnosis

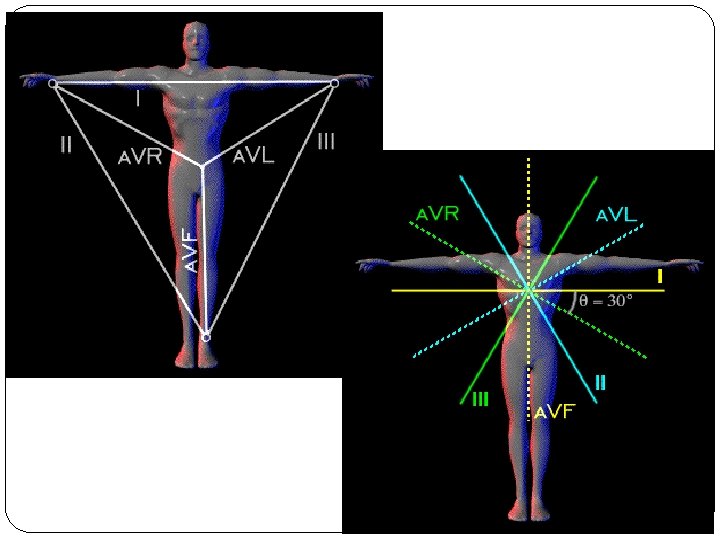

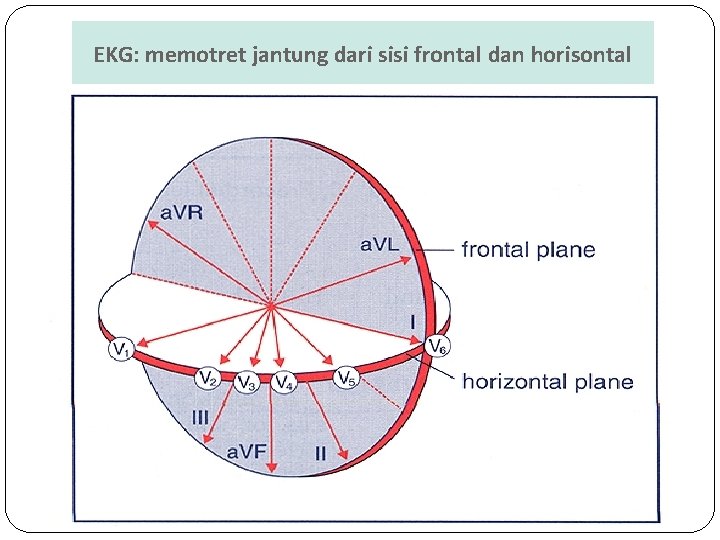

EKG: memotret jantung dari sisi frontal dan horisontal

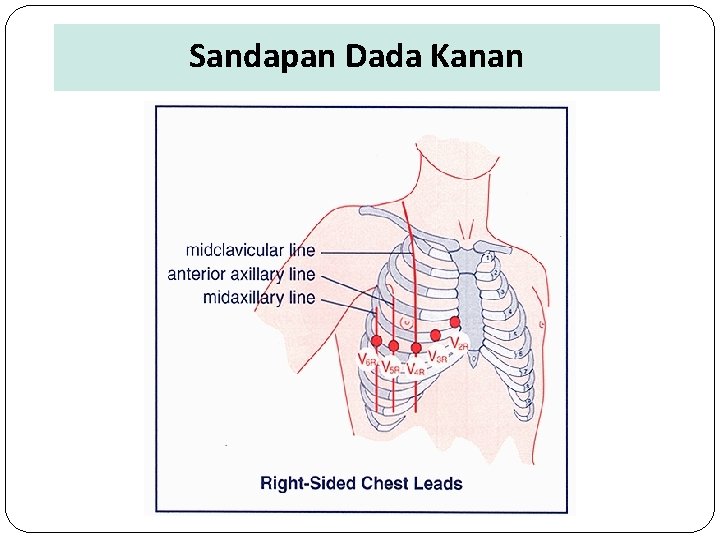

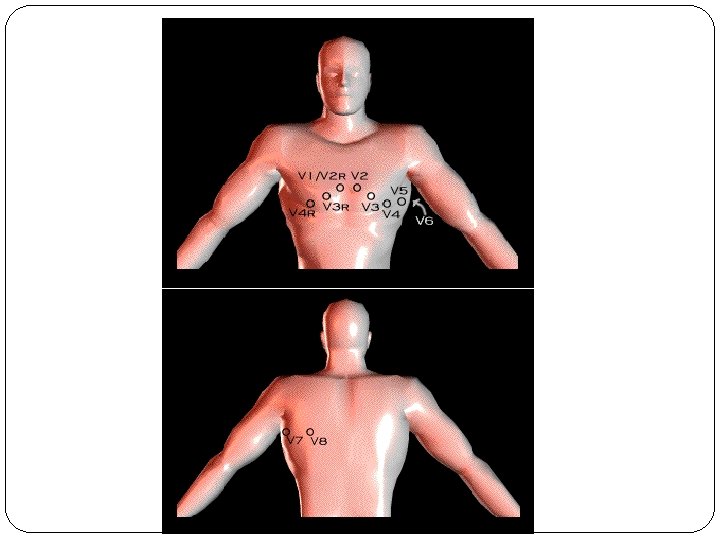

Sandapan Dada Kanan

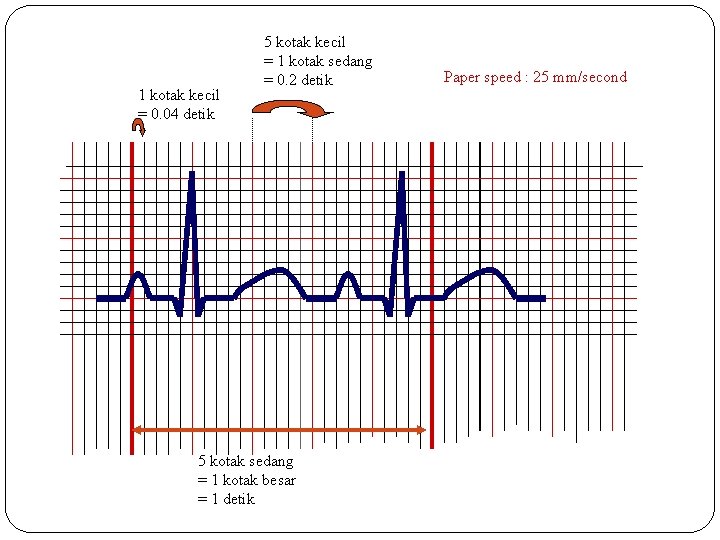

1 kotak kecil = 0. 04 detik 5 kotak kecil = 1 kotak sedang = 0. 2 detik 5 kotak sedang = 1 kotak besar = 1 detik Paper speed : 25 mm/second

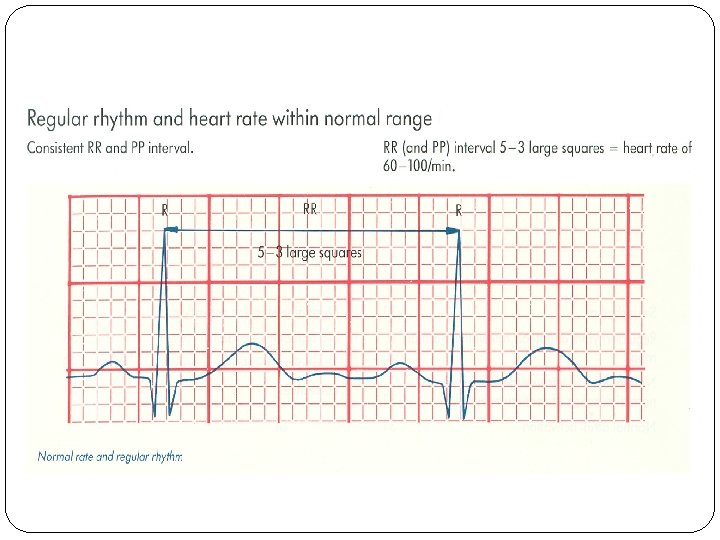

Menghitung Laju Jantung Jarak R – R : ü 1 kotak sedang ü 2 kotak sedang ü 3 kotak sedang ü 4 kotak sedang ü 5 kotak sedang ü 6 kotak sedang = = = 300 x / menit 150 x / menit 100 x / menit 75 x / menit 60 x / menit 50 x / menit Hitung jumlah R- R dalam 6 kotak besar = 6 detik Jumlah R x 10 = heart rate / menit 1500 / jarak R-R ( dlm mm ) = heart rate / menit

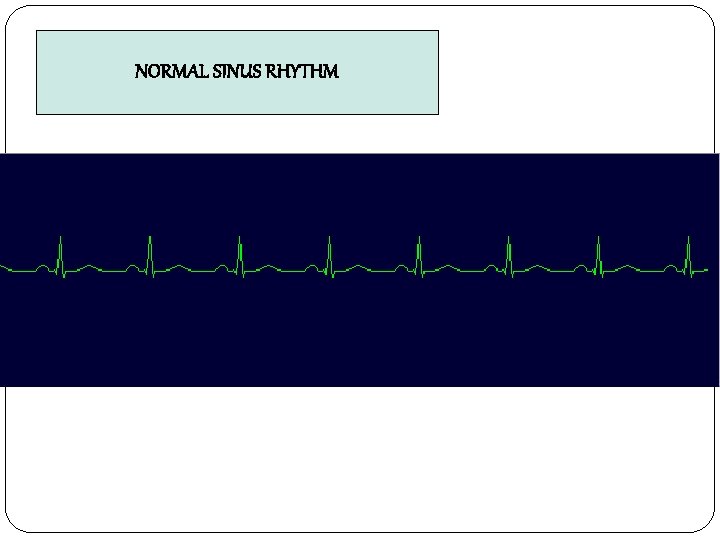

NORMAL SINUS RHYTHM

AVR - P Wave I+ III + AVF +

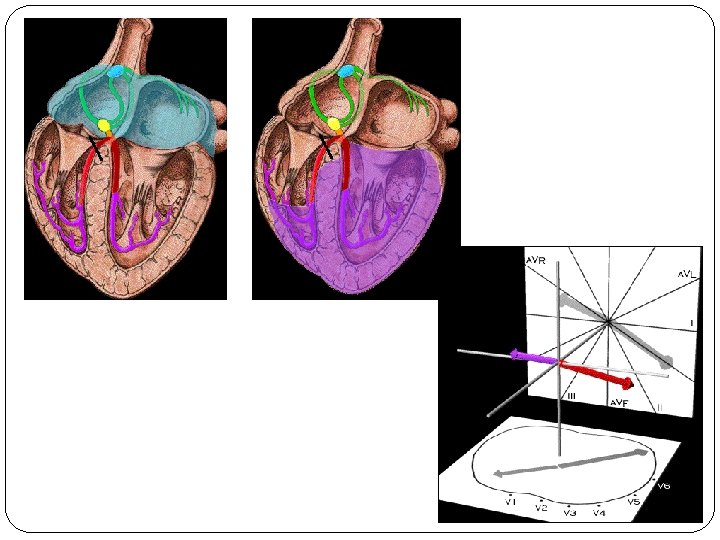

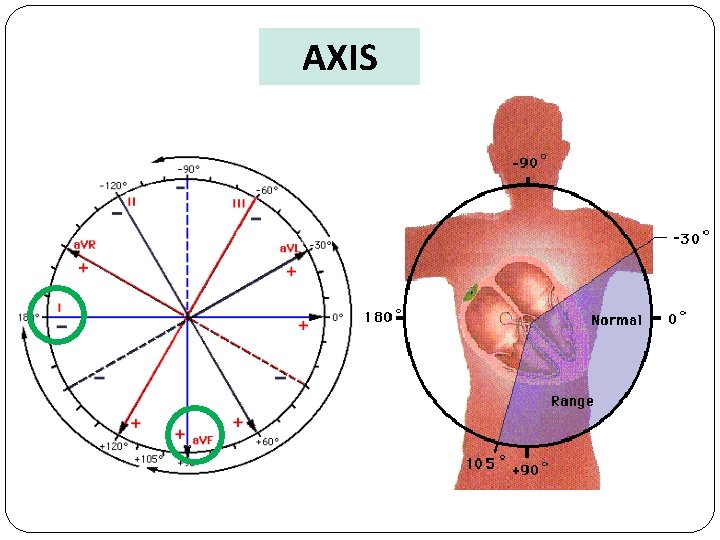

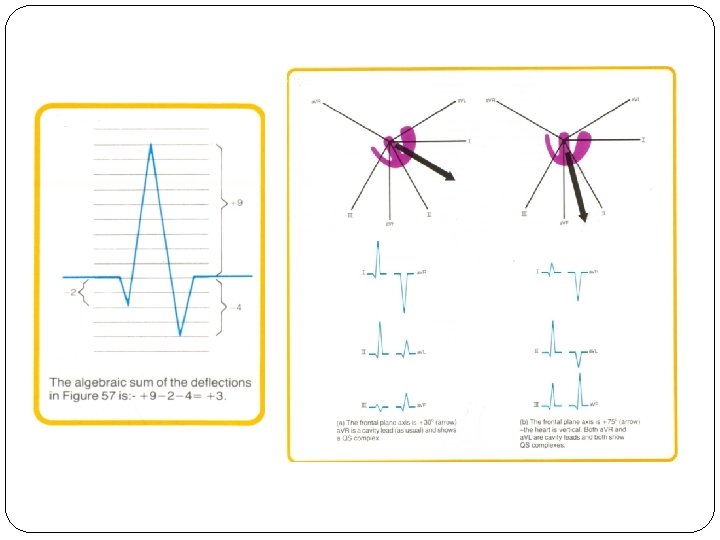

AXIS

Right Axis Deviation Left Axis Deviation LAD RAD

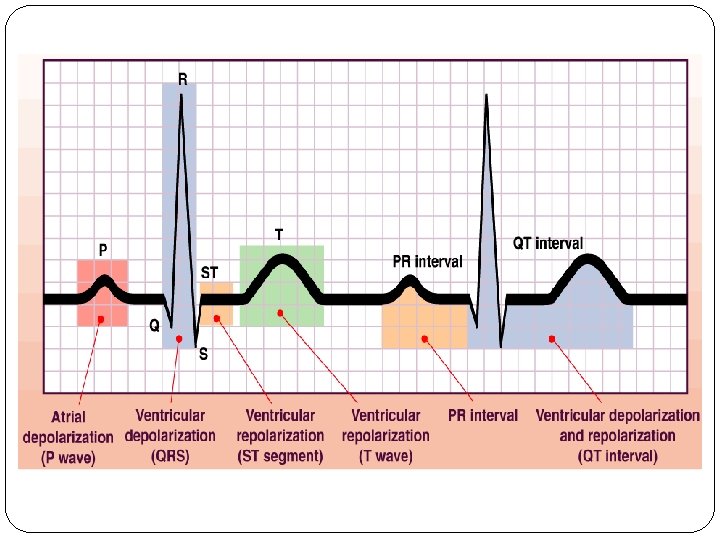

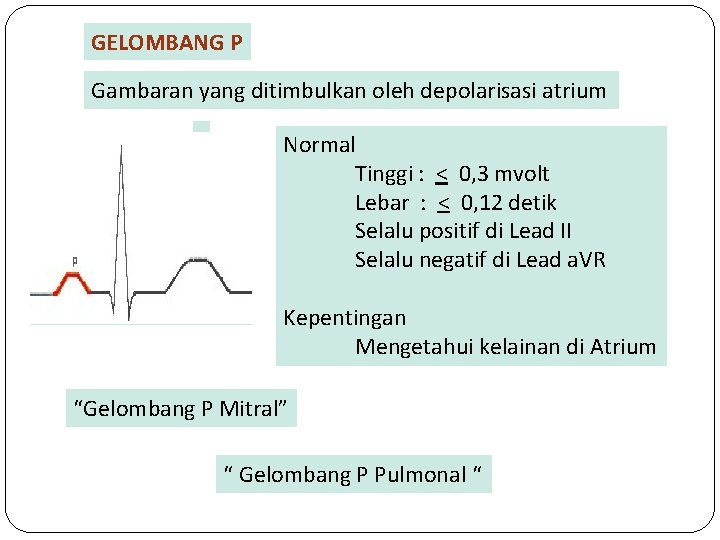

GELOMBANG P Gambaran yang ditimbulkan oleh depolarisasi atrium Normal Tinggi : < 0, 3 mvolt Lebar : < 0, 12 detik Selalu positif di Lead II Selalu negatif di Lead a. VR Kepentingan Mengetahui kelainan di Atrium “Gelombang P Mitral” “ Gelombang P Pulmonal “

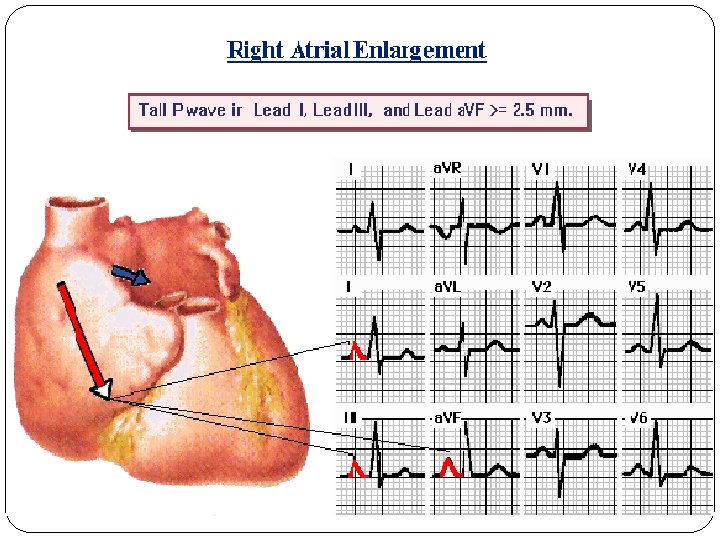

P Pulmonale

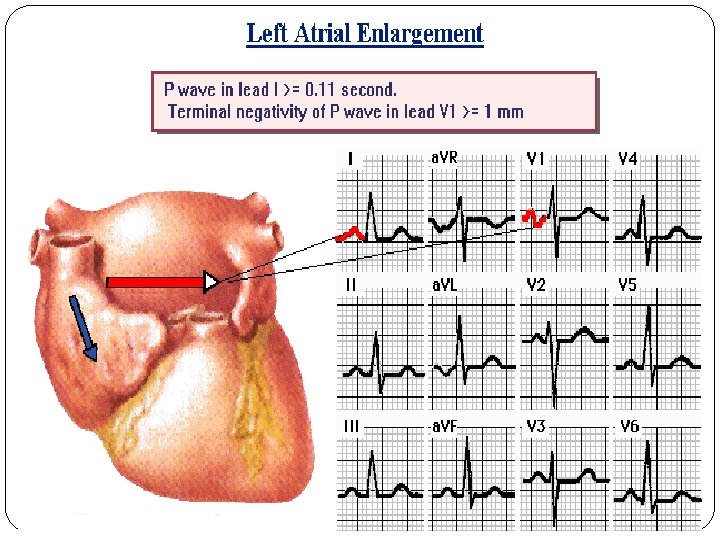

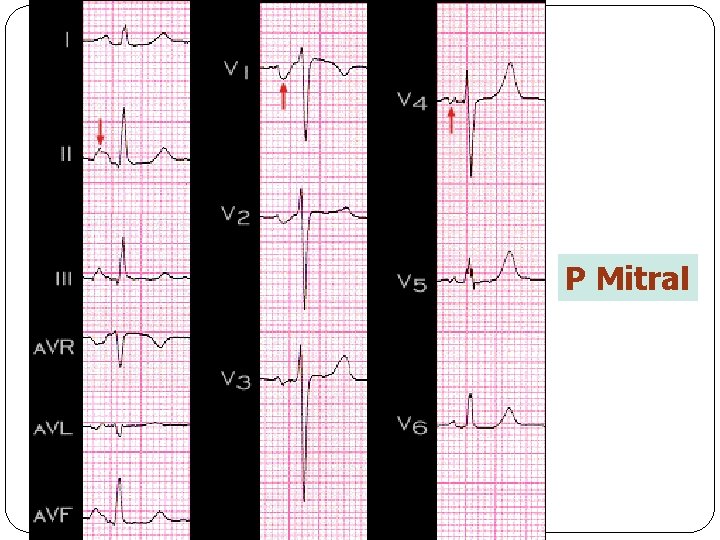

P Mitral

PR Interval

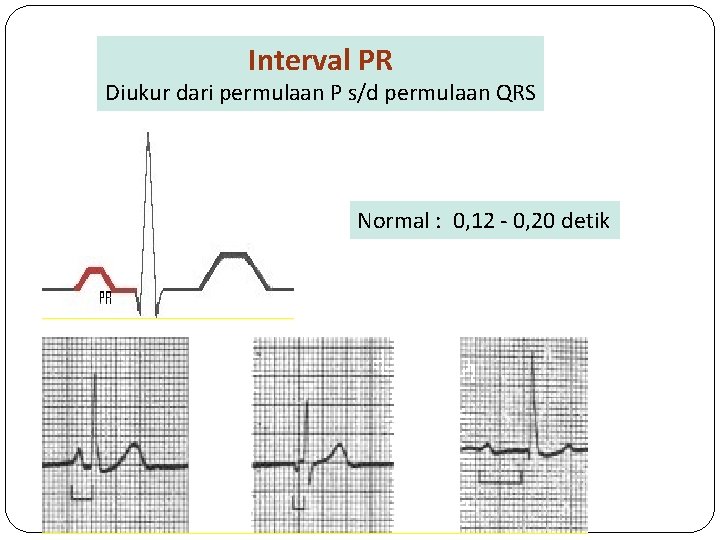

Interval PR Diukur dari permulaan P s/d permulaan QRS Normal : 0, 12 - 0, 20 detik

QRS Complex

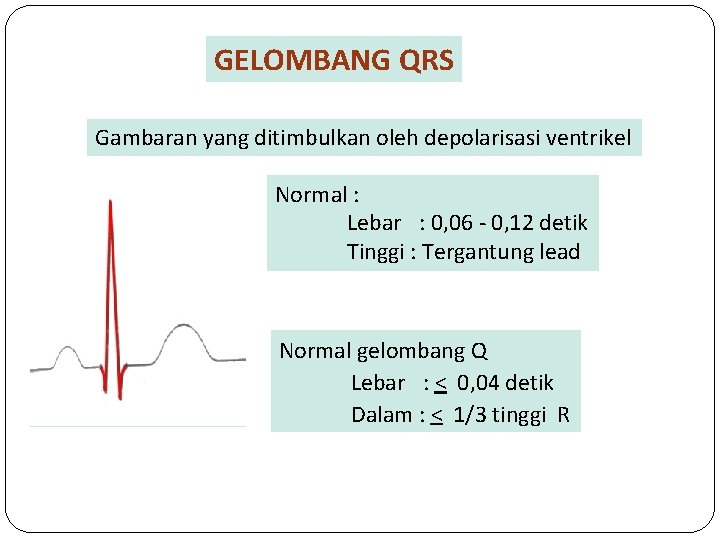

GELOMBANG QRS Gambaran yang ditimbulkan oleh depolarisasi ventrikel Normal : Lebar : 0, 06 - 0, 12 detik Tinggi : Tergantung lead Normal gelombang Q Lebar : < 0, 04 detik Dalam : < 1/3 tinggi R

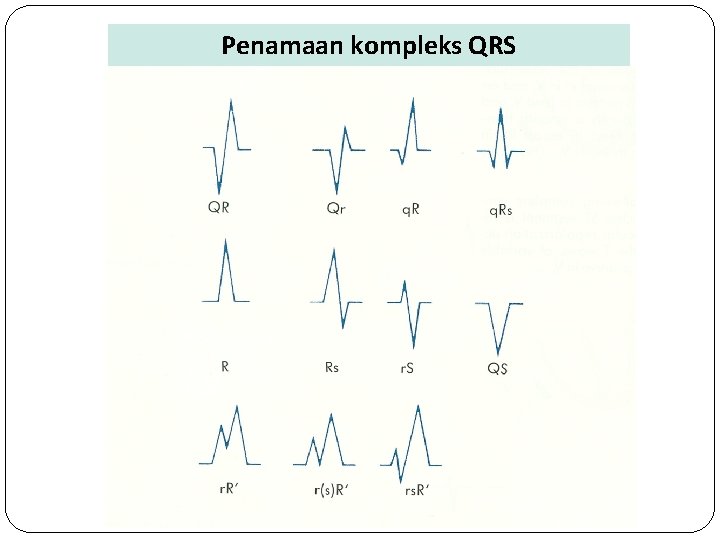

Penamaan kompleks QRS

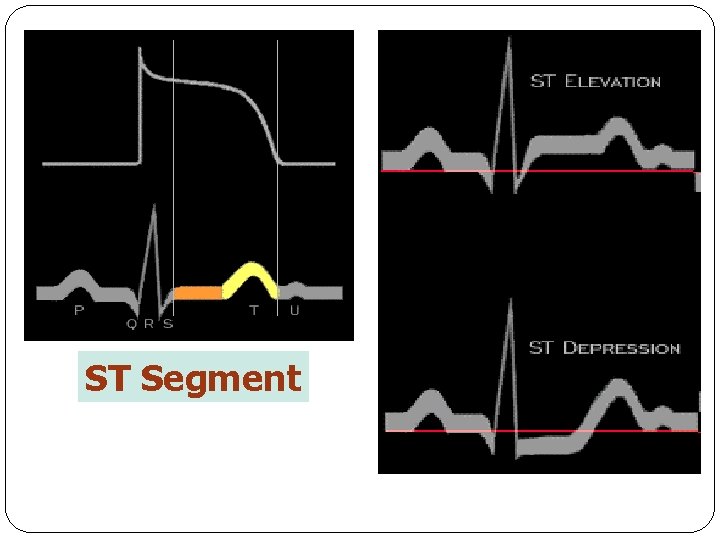

ST Segment

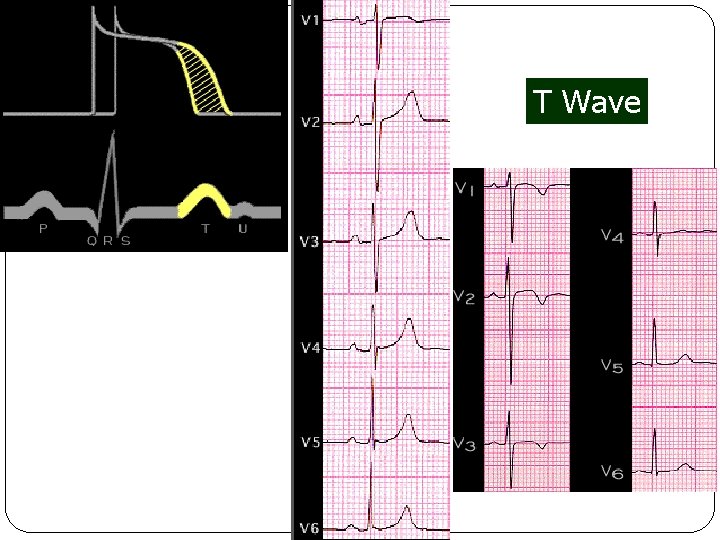

T Wave

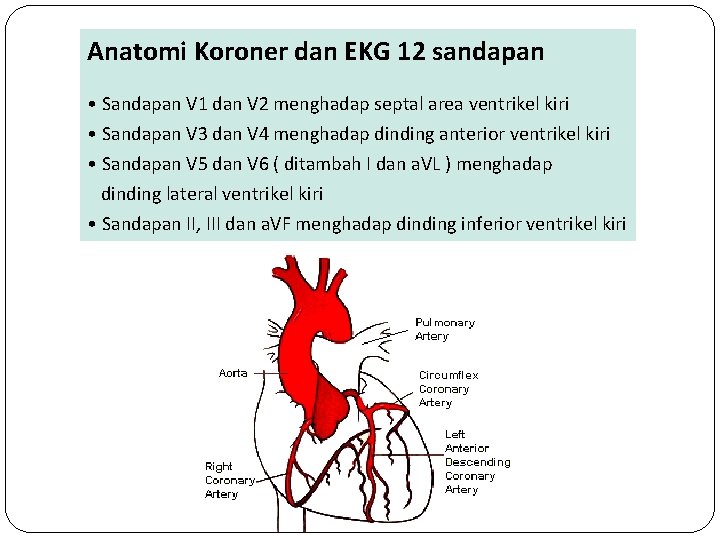

Anatomi Koroner dan EKG 12 sandapan • Sandapan V 1 dan V 2 menghadap septal area ventrikel kiri • Sandapan V 3 dan V 4 menghadap dinding anterior ventrikel kiri • Sandapan V 5 dan V 6 ( ditambah I dan a. VL ) menghadap dinding lateral ventrikel kiri • Sandapan II, III dan a. VF menghadap dinding inferior ventrikel kiri

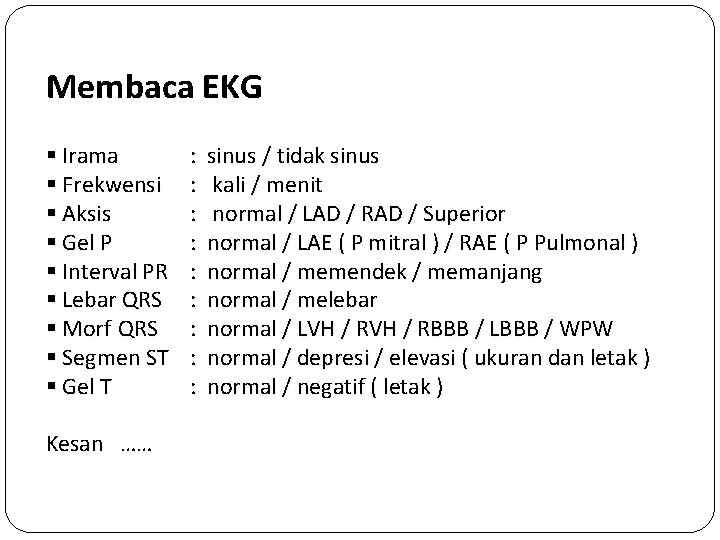

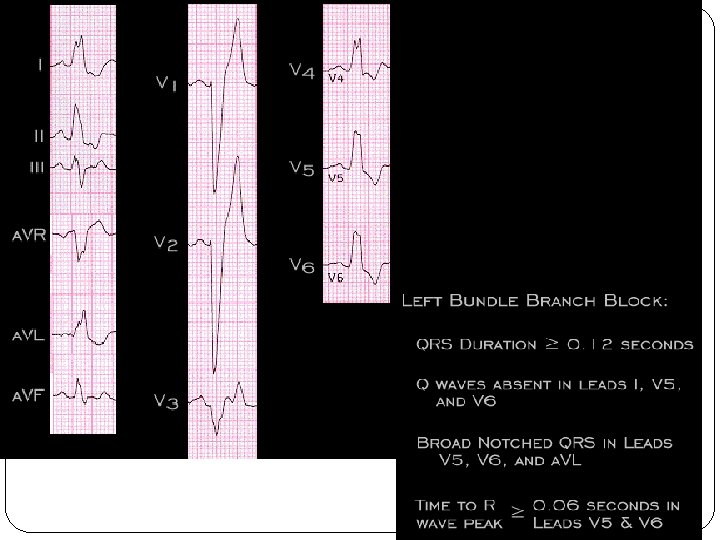

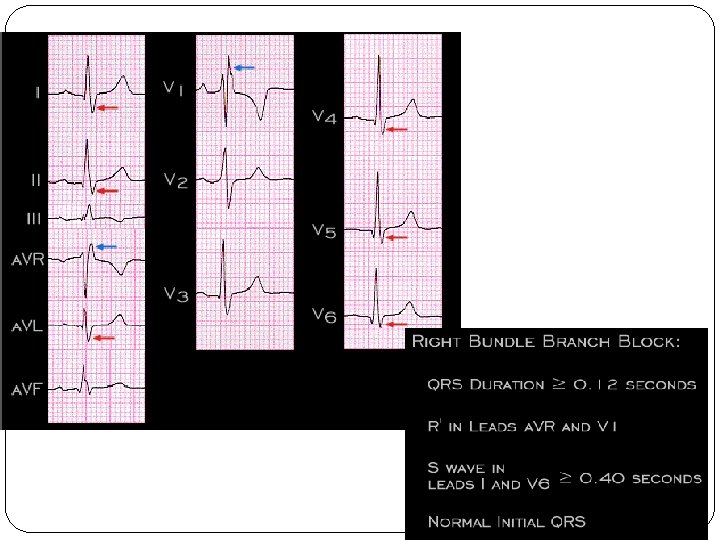

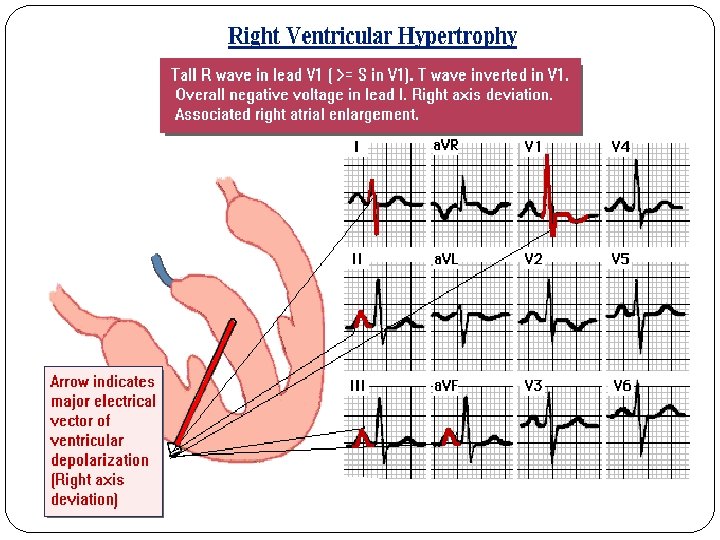

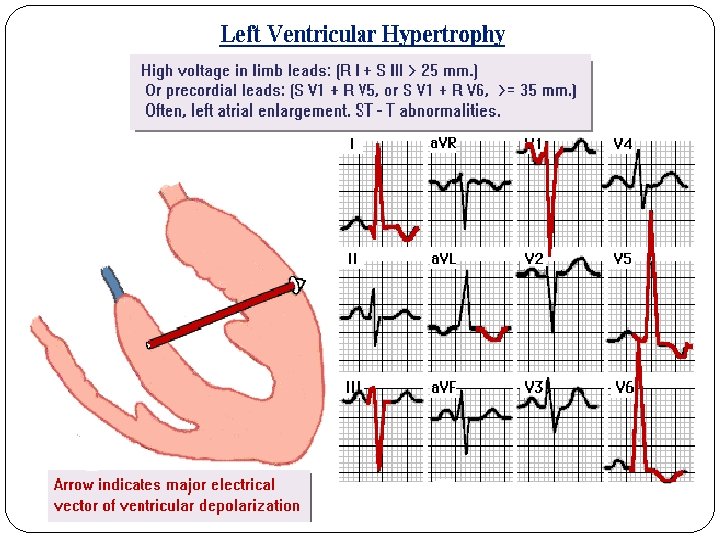

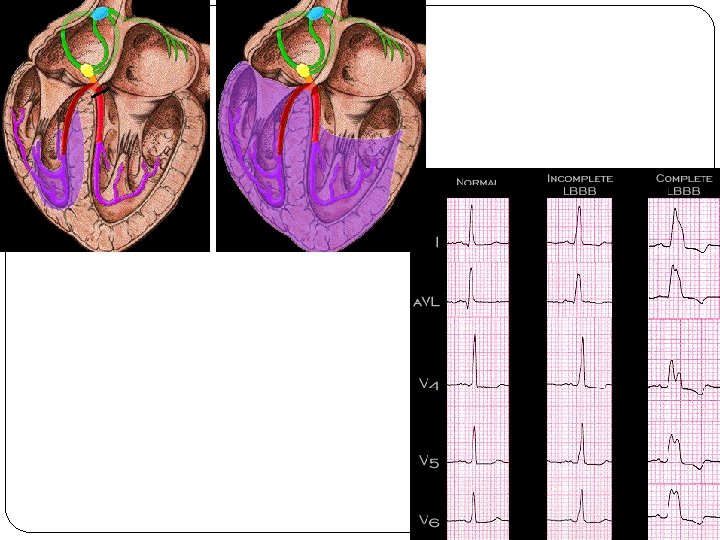

Membaca EKG § Irama § Frekwensi § Aksis § Gel P § Interval PR § Lebar QRS § Morf QRS § Segmen ST § Gel T Kesan …… : : : : : sinus / tidak sinus kali / menit normal / LAD / RAD / Superior normal / LAE ( P mitral ) / RAE ( P Pulmonal ) normal / memendek / memanjang normal / melebar normal / LVH / RBBB / LBBB / WPW normal / depresi / elevasi ( ukuran dan letak ) normal / negatif ( letak )

SELESAI
