Elektroinštalačný materiál Vypracovala: Uličná Lenka Bohunčák Marek Predmet: Technika

ØElektroinštalačný materiál je termín, ktorým označujeme elektrotechnické súčiastky, prístroje či spotrebiče využívané pri zavádzaní domovej, bytovej ale aj vonkajšej elektroinštalácie. ØČasto sa tento termín vzťahuje len na materiál s ktorým dokáže pracovať aj človek bez nejakej väčšej odbornej znalosti. Ø Elektroinštalačný materiál je vymedzený normou alebo predpisom tej danej krajiny pre ktorú bol materiál vyrobený. ØIde o označenie používané predovšetkým v obchodnom styku, hlavne k odlíšeniu od iného druhu tovaru.

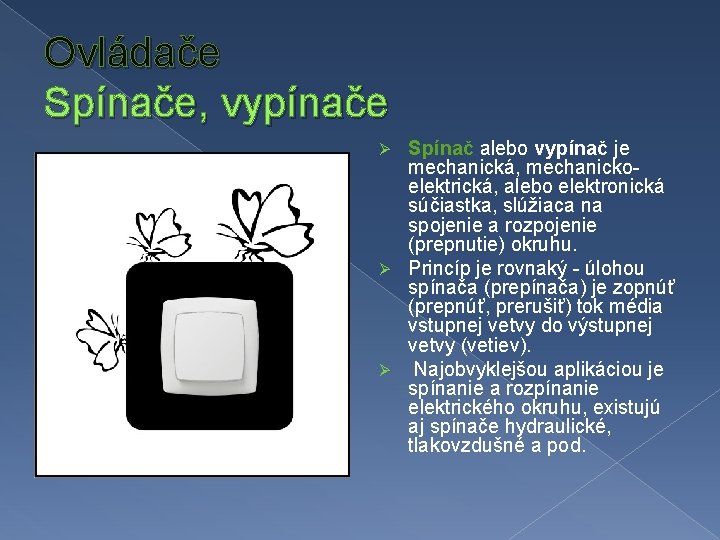

Ovládače Spínače, vypínače Spínač alebo vypínač je mechanická, mechanickoelektrická, alebo elektronická súčiastka, slúžiaca na spojenie a rozpojenie (prepnutie) okruhu. Ø Princíp je rovnaký - úlohou spínača (prepínača) je zopnúť (prepnúť, prerušiť) tok média vstupnej vetvy do výstupnej vetvy (vetiev). Ø Najobvyklejšou aplikáciou je spínanie a rozpínanie elektrického okruhu, existujú aj spínače hydraulické, tlakovzdušné a pod. Ø

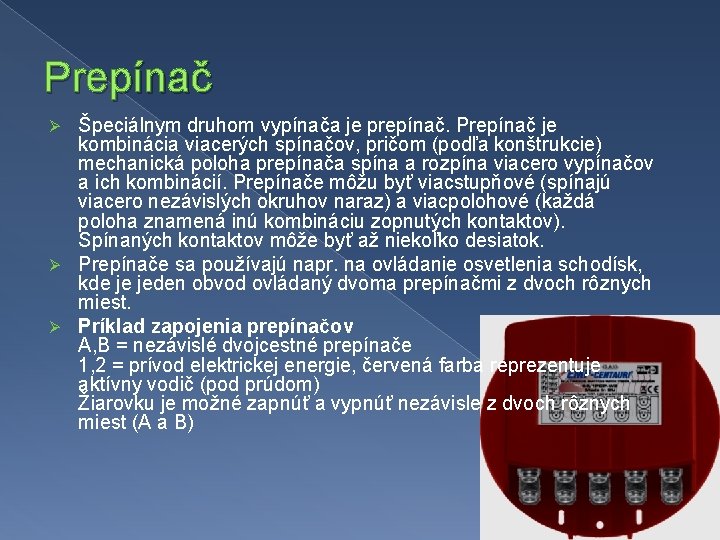

Prepínač Špeciálnym druhom vypínača je prepínač. Prepínač je kombinácia viacerých spínačov, pričom (podľa konštrukcie) mechanická poloha prepínača spína a rozpína viacero vypínačov a ich kombinácií. Prepínače môžu byť viacstupňové (spínajú viacero nezávislých okruhov naraz) a viacpolohové (každá poloha znamená inú kombináciu zopnutých kontaktov). Spínaných kontaktov môže byť až niekoľko desiatok. Ø Prepínače sa používajú napr. na ovládanie osvetlenia schodísk, kde je jeden obvod ovládaný dvoma prepínačmi z dvoch rôznych miest. Ø Príklad zapojenia prepínačov A, B = nezávislé dvojcestné prepínače 1, 2 = prívod elektrickej energie, červená farba reprezentuje aktívny vodič (pod prúdom) Žiarovku je možné zapnúť a vypnúť nezávisle z dvoch rôznych miest (A a B) Ø

Tlačidlá Tlačidlo alebo gombík alebo gombička alebo v niektorých prípadoch aj kláves či klapka je ukončenie elektrického alebo mechanického zariadenia do tvaru umožňujúceho ovládanie stlačením pomocou ľudského prstu. Ø Rozlišuje sa: Ø elektrické tlačidlo - ukončenie elektrického spínača (prepínača, vypínača). Stlačenie tlačidla zopne (prepne) elektrický kontakt. Viacero elektrických tlačidiel sústredených do jedného celku sa volá klávesnica. Elektrické tlačidlo je obvykle nearetované a zopnutie trvá len počas tlaku prsta. Ø mechanické tlačidlo - stlačenie umožňuje ovládanie mechanického zariadenia. Stlačenie odblokuje, alebo nastaví mechanický dielec v mechanickom zariadení (mechanické pokladne, klavír, písací stroj. . . ). Viacero mechanických tlačidiel (klávesov) združených do jedného celku sa volá klaviatúra. Ø

Zásuvky a vidlice Ø Ø Ø Zásuvka je elektrotechnická súčiastka, ktorá slúži pre pripojenie elektrických spotrebičov k elektrickej rozvodnej sieti. Zásuvka tvorí nepohyblivú časť zásuvkového spojenia. Protikusom je vidlica (zástrčka). Zásuvka je pevne spojená so stenou budovy, rozvádzača alebo stroje. Vidlica je súčasťou pohyblivého prívodu (kábla) k inému elektrickému zariadeniu, alebo je priamo častí tohto zariadenia (zásuvkový adaptér). Obdobné spojenie dátových, telekomunikačných, všeobecne slaboprúdových rozvodov, prípadne kombinácia silových a slaboprúdových rozvodov sa volá konektorové spojenie

Zásuvka Vidlica

Objímka

Poistky Poistka alebo elektrická poistka alebo tavná poistka, v schéme označovaná ako F (z angl. Fuse) je elektrická súčiastka, ktorej úlohou je chrániť elektrický obvod pred prúdom vyšším ako je nominálny (tzv. nadprúd), alebo skratom. Ø Poistka predstavuje zámerné vytvorenie najslabšieho miesta v obvode. Ø Pri preťažení sa pretaví tavný vodič v poistke, čím sa obvod preruší Ø

Ističe Istič je elektrické zariadenie, ktoré v prípade, keď ním začne tiecť prúd väčší ako je nominálny (nadprúd alebo skrat), automaticky odpojí prívod elektrického prúdu do elektrického obvodu (resp. spotrebiča) a tým bráni jeho preťaženiu, ako aj prípadnému zasiahnutiu osôb. Ø Jeho hlavnou výhodou oproti poistke je, že je ho možné znova zopnúť a používať bez potreby výmeny jeho častí. Ističe sa vyrábajú pre rôzne prúdové zaťaženie od menších, ktoré slúžia na ochranu napríklad len bytu, či domu, až po veľké ističe ochraňujúce vysokonapäťové vedenia privádzajúce prúd pre celé mesto. Ø

Úložný materiál Ø Ø Ø Ø Žlaby rebríky lišty trubky hadice inštalačne odbočné krabice

Rozvodky

Spojovací materiál označuje všeobecne strojné súčiastky, ktoré slúžia k spojeniu dvoch alebo viacerých častí materiálu alebo výrobku. Ø Využíva sa najmä pri výrobe nových strojov, náradia, konštrukcií a celkovo tvorí základ výroby. Spojovací materiál nájdete všade tam, kde konečný produkt tvoria najmenej dva diely. Ø V technickej praxi patrí medzi základný spojovací materiál klinec a skrutka Ø

Upevňovací materiál

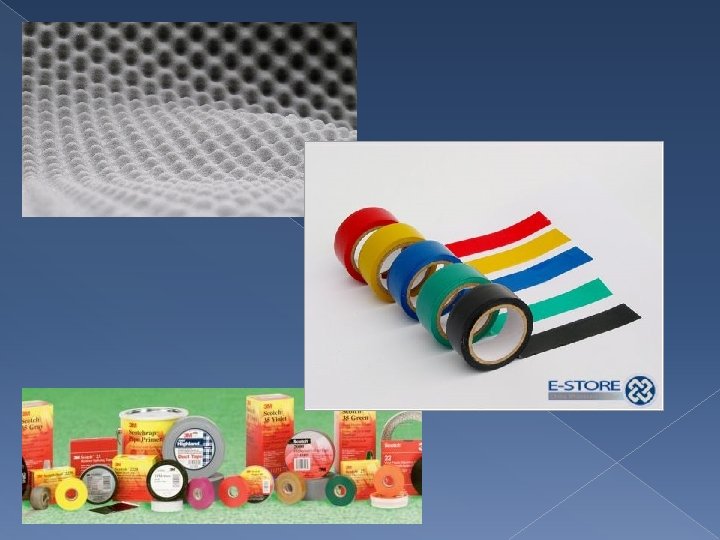

Izolačný materiál Izolácia sa v elektrotechnike používa na oddelenie živých častí medzi sebou, na zabránenie kontaktu (dotyku) so živou časťou, na ochranu elektrických zariadení pred vonkajšími vplyvmi a pod. � Izolujú sa vodiče (izolácia jadra vodiča), káble (izolácia viacerých vodičov naraz), vrstvy (transformátor), spoje (lak, oleje, zatavovacie bužírky, potiahnutie plastom), vonkajšie laná a drôty od stĺpov (izolátory), chladiče (od aktívnych častí súčiastok - sľuda), konektory (nevodivá časť zásuviek a zástrčiek), prechody (prechodky, zalievané rúrky), svorkovnice (inštalačné krabičky), konštrukčné prechody (plastové inštalačné hadice a rúrky, elektrikárske lišty, pancierové rúrky), a pod �
