ELEKTRİK İLETİM SİSTEMLERİ
İLETİM SİSTEMLERİ (DEVAM)
STANDART GERİLİMLER (TS 83) 1 - Alçak Gerilim Grubu: 100 – 1000 V arası gerilim seviyesi (220/380 V) 2 - Orta Gerilim Grubu: 3; 6, 10, 15, 20, 25, 30, 31. 5, 33, 34. 5 k. V gerilimleri 3 - Yüksek Gerilim Grubu: 45, 60, 66, 80, 110 k. V gerilimleri 4 - Çok Yüksek Gerilim Grubu: 154, 220, 380, 400, 750 k. V gerilimleri
HAT YAPIM MALZEMELERİ İki tür hat yapımı sözkonusudur: Havai hat; ve Yeraltı hattı Havai Hat Yapımında kullanılan malzemeler: 1 - Direkler 2 - Konsol ve Traversler 3 - İletkenler 4 - İzolatörler 5 - Klemensler (Ek malzemeleri) Yeraltı Hattı Yapımında kullanılan malzemeler: 1 - Tüneller, kanallar 2 - Kablolar 3 - Döşeme malzemeleri (raflar, tuğla, . . )
Kullanılan malzemelere göre: DİREKLER 1 - Demir direkler: Daha çok yüksek gerilim hatlarında kullanılır 2 - Beton Direkler: Orta ve Alçak gerilim seviyelerinde kullanılır. 3 - Ağaç Direkler: Nadiren alçak gerilim seviyelerinde kullanılır. İşlevlerine göre: 1 - Taşıyıcı direkler: İletkenleri taşıma amaçlı kullanılırlar. İletkenlerin tutturulmasında mesnet izolatörü yada askı zincir izolatörü kullanılır. 2 - Durdurucu direkler: Hat, bu direkler aracılığıyla bölümlere ayrılır. Hat açı ilerlediği durumlarda kullanılan direklere köşede durdurucu direk denir. İletkenlerin tutturulmasında mesnet izolatörü yada gergi zincir izolatörü kullanılır. 3 - Nihayet direkleri: Hat başında ve sonunda kullanılırlar. İletkenlerin tutturulmasında mesnet izolatörü yada gergi zincir izolatörü kullanılır. Germe Kuvveti tek yönde etkir. 4 - Branşman direkleri: Ana hattan bir veya daha çok hattın ayrıldığı yerde kullanılan direklerdir. İletkenler taşıyıcı veya durdurucu bağlanabilir. Kısaltmalar: T; KT, D, KD, N, Z (Açı, zaviye) , M (Müşterek direk AG+OG)
Demir Direk: Sol: Durdurucu (4 devre) ÇYG, Sağ: Taşıyıcı
Demir Direk: Sol: Trafo Direği OG+AG, Sağ: Sigortalı Ayırıcı ve OG direği

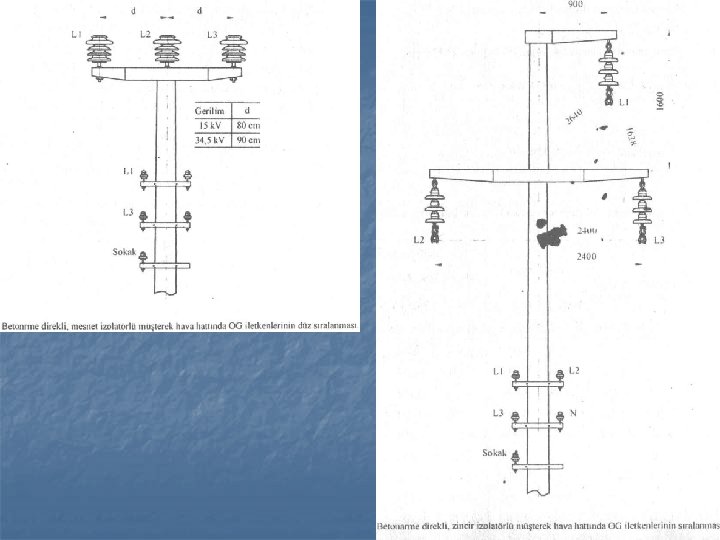

Beton Direk: Sağ: Durdurucu, Müşterek (AG+OG), Sol: Taşıyıcı, Müşterek (AG+OG), Alt: Durdurucu; müşterek devam eden hat.
Nihayet direkleri
Ağaç Direk: AG seviyesinde Genelde küçük yerleşim birimlerinde ve köylerde kullanılır. ABD de OG için kullanılıyor.
KONSOL VE TRAVERSLER Travers ve konsollar izolatörler üzerinde iletkenleri direkten ve birbirlerinden belirli uzaklıkta tutmaya yarar. Traversler direğin her iki yanında eşit kolludur, Konsollar ise direğin bir tarafına uzanır ve tüm iletkenler direğin yalnızca bir tarafında bulunur.
İZOLATÖRLER Hava hatlarında işletme güvenliği yalıtıma bağlıdır. İzolatörlerin görevi hem iletkenleri taşımak hemde metal aksama karşı yalıtım yapmaktır. Malzeme olarak sırlı porselen veya sertleştirilmiş cam kullanılır. İzolatörün yüzey kaçak yolu uzun yapılarak toprağa kaçak akımların oluşması önlenir. Sol: Mesnet; Sağ: Zincir izolatör
KLEMENSLER

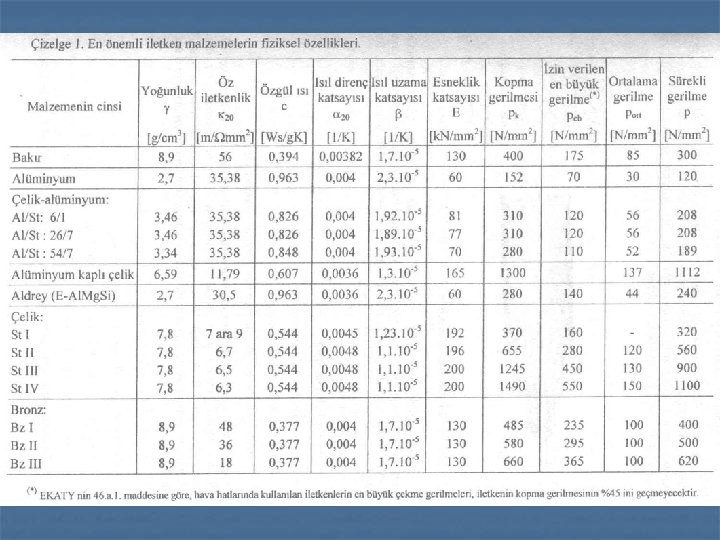

İLETKENLER Kullanılan iletken malzemeler: TS 3 : Hava hatlarında kullanılan örgülü bakır iletken TS 490 : Çelik özlü Alüminyum iletkenler TS 730 : Çelik özlü alüminyum iletkenlerde kullanılan çinko kaplı çelik tel İletkenlerde aranan başlıca özellik, iletkenliğin iyi ve çekme dayanımının büyük olmasıdır. Bakır pahalı olduğundan çoğunlukla alüminyum iletken kullanılır.

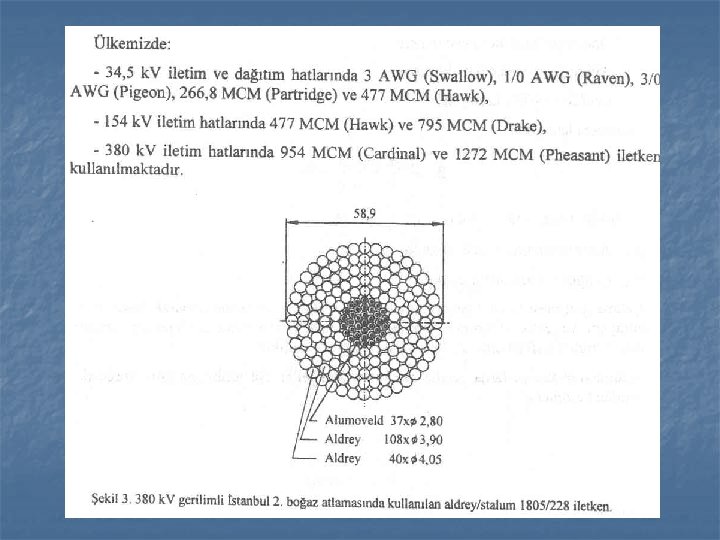

İLETKENLERİN YAPISI
ÖZEL İLETKENLER
İLETKENLERİN DİRENCİ
DİRENCİ ETKİLEYEN FAKTÖRLER 1 - Sıcaklık: Sıcaklık arttıkça iletken direnci artar
DİRENCİ ETKİLEYEN FAKTÖRLER 2 - Deri olayı (Skin effect): Bir iletkenden geçen akımın merkezdeki fazla endüktif reaktans nedeniyle dış yüzeyde daha çok akması olayıdır. Efektif manada direnç artmış olur. (AA direnci-frekansa bağımlı) 3 - Örgülü yapı: İletkenler tek bir iletken olmayıp örgülü yapıdadır ve sonuçta belirli bir uzunluk için iletken uzunluğu daha fazladır ve sonuçta dirençte fazladır. 4 - Kesitten direnç hesabı: Kesitten direnci hesaplarken iletkenin anma kesidi kullanılırsa yanlış hesaplama yapılmış olur. Çünki anma kesidi ile gerçek kesit arasında fark vardır.
İLETKENLERİN ENDÜKTANSI
İLETKENLERİN ENDÜKTANSI
İLETKENLERİN ENDÜKTANSI Üç fazlı iletim sistemlerinde iletkenlerin yerleştirilişi çoğu zaman eşkenar üçgen oluşturmadığı için her bir fazın endüktif reaktansları birbirine eşit olmaz. Bu nedenle uzun iletim hatlarında belirli mesafelerle hatlarda çaprazlama işlemi yapılır.
İLETKENLERİN KAPASİTANSI
İLETKENLERİN KAPASİTANSI
HATLARIN MODELLENMESİ KISA HATLAR (KAPASİTANS İHMAL 80 KM YE KADAR HATLAR)
ORTA UZUNLUKTA HATLAR (80 -240 KM YE KADAR HATLAR)
ORTA UZUNLUKTA HATLAR (80 -240 KM YE KADAR HATLAR)
UZUN HATLAR (240 KM DEN BÜYÜK UZUNLUKLU HATLAR)
