ELEKTRK DEVRE TEMELLE R Dr r yesi dil
- Slides: 47
ELEKTRİK DEVRE TEMELLE Rİ Dr. Öğr. Üyesi İdil IŞIKLI ESENER
Elektrik Devre Temelleri Ders İçeriği 1. Temel Kavramlar Yük, Akım, Gerilim, Güç ve Enerji, Devre Elemanları 2. Temel Kanunlar Ohm Kanunu, Düğüm, Dal, Çevre Kavramları, Kirchoff Kanunları, Seri Direnç ve Gerilim Bölme, Paralel Direnç ve Akım Bölme, Υ-Δ Dönüşümleri 3. Devre Analizi Yöntemleri Çevre Akımları Yöntemi, Düğüm Gerilimleri Yöntemi 4. Devre Teoremleri Lineerlik, Süperpozisyon, Kaynak Dönüşümü, Thevenin Teoremi, Norton Teoremi, Maksimum Güç Aktarımı
Elektrik Devre Temelleri Temel Kanunlar Ohm Kanunu ve Direnç: Malzemelerin yeteneğidir. akım akışına karşı koyma
Elektrik Devre Temelleri Direnç Okuma
Elektrik Devre Temelleri Ohm Kanunu, bir direnç üzerindeki gerilimin üzerinden akan akım ile doğru orantılı olduğunu belirtir. Bu oran devre elemanının akıma karşı koyma direncidir ve ohm (Ω) cinsinden ölçülür. İletkenlik (S, ʊ)

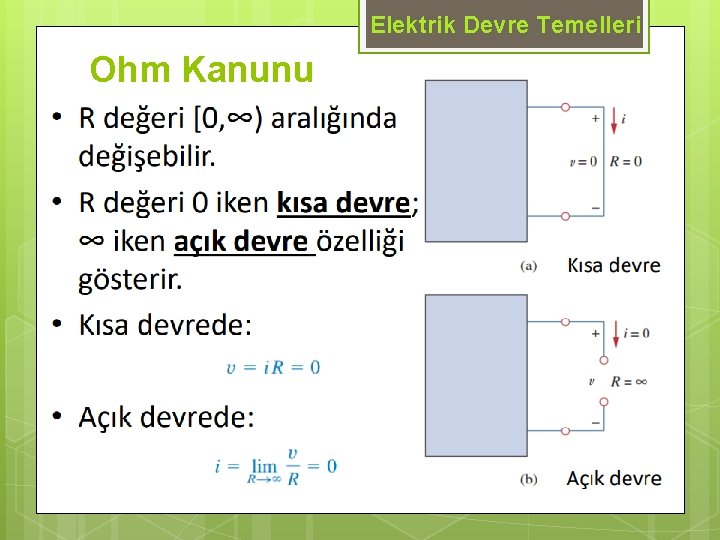

Elektrik Devre Temelleri Ohm Kanunu
Elektrik Devre Temelleri Ohm Kanunu
Elektrik Devre Temelleri Dal ve Düğüm Kavramları Dal: Gerilim kaynağı, direnç gibi iki uçlu elemanları ifade eder. Düğüm: İki ya da daha fazla dalın birleştiği noktalardır.
Elektrik Devre Temelleri Çevre Kavramı Çevre: Bir düğümden başlanıp, diğer düğümlerden birer kez geçilerek başlangıç düğümüne varıldığında oluşan kapalı yoldur. § Bir çevre başka çevrelerde bulunmayan dalları içeriyorsa bağımsızdır. § Bağımsız çevreler bağımsız eşitlik sistemleri oluştururlar. 6 ayrı çevrim oluşturulabiliyor olsa da bunlardan yalnızca 3 ü bağımsızdır.
Elektrik Devre Temelleri Dal, Düğüm ve Çevre Kavramları § b adet dal, n adet düğüm ve l adet bağımsız çevrenin olduğu devre için: § b=5, n=3 ise l=3 olur. § İki ya da daha fazla eleman art arda bağlı ise aynı akımı geçirirler ve bu elemanlar birbirlerine seri bağlıdır denir. § İki ya da daha fazla eleman aynı düğümler arasında bağlı ise üzerlerine düşen gerilim aynıdır ve bu elemanlar birbirlerine paralel bağlıdır denir.
Elektrik Devre Temelleri Örnek Aşağıdaki devrelerde dal, düğüm ve bağımsız çevreleri bulun. Seri ve paralel bağlı elemanları tanımlayınız.
Elektrik Devre Temelleri Kirchoff Akım Kanunu (KAK) Bir devrede herhangi bir düğümdeki akımların cebirsel toplamı sıfıra eşittir. Bir düğüme giren akımların toplamı, o düğümden çıkan akımların toplamına eşittir.
Elektrik Devre Temelleri Kirchoff Akım Kanunu (KAK) Bir devrede herhangi bir düğümdeki akımların cebirsel toplamı sıfıra eşittir. Bir düğüme giren akımların toplamı, o düğümden çıkan akımların toplamına eşittir.
Elektrik Devre Temelleri Kirchoff Gerilim Kanunu (KGK) Bir devrede herhangi bir kapalı yol boyunca gerilimlerin cebirsel toplamı sıfıra eşittir. Bu tanımın yapılabilmesi için her bir eleman üzerindeki gerilimlere cebirsel işaret (yön) atanmalıdır. -E +V 1+V 2+ V 3=0 E=V 1+V 2+V 3
Elektrik Devre Temelleri Kirchoff Gerilim Kanunu (KGK) Örnek
Elektrik Devre Temelleri Örnek Ohm Kanunu’nu kullanarak kaynaktan çekilen akımı bulunuz.
Elektrik Devre Temelleri Örnek Ohm Kanunu’nu kullanarak dirençler üzerinden geçen akımları bulunuz.
Elektrik Devre Temelleri Örnek KAK uygulayarak A 1 ve A 2 ampermetrelerinin göstermesi gereken değerleri bulunuz.
Elektrik Devre Temelleri Örnek v 1 ve v 2 gerilimlerini bulunuz.
Elektrik Devre Temelleri Örnek v 1 ve v 2 gerilimlerini bulunuz.
Elektrik Devre Temelleri Örnek v 0 gerilimi ve i akımını bulunuz.
Elektrik Devre Temelleri Örnek v 0 gerilimi ve i 0 akımını bulunuz.
Elektrik Devre Temelleri Örnek Gerilim ve akımları bulunuz.
Elektrik Devre Temelleri Seri Bağlantı v v İki (veya daha fazla) uçlu elemanın bir ucu diğerine, diğer ucu ise farklı bir elemana bağlı ve üstünden aynı akım geçiyorsa o elemanlar seri bağlıdır. Her bir eleman üzerinde düşen gerilim farklıdır.
Elektrik Devre Temelleri Seri Bağlantı
Elektrik Devre Temelleri Seri Bağlantı
Elektrik Devre Temelleri Paralel Bağlantı v İki (veya daha fazla) eleman aynı iki uca bağlıysa ve elemanların üzerinde düşen gerilim aynıysa buna paralel bağlantı denir. v Her bir eleman üzerinden geçen akım farklıdır.
Elektrik Devre Temelleri Paralel Bağlantı
Elektrik Devre Temelleri Paralel Bağlantı
Elektrik Devre Temelleri Örnek A-B uçlarındaki eşdeğer direnç değerini hesaplayınız.
Elektrik Devre Temelleri Örnek Eşdeğer direnci hesaplayınız.
Elektrik Devre Temelleri
Elektrik Devre Temelleri Gerilim Bölücü Seri direnç devreleri gerilim bölücü olarak düşünülebilir.
Elektrik Devre Temelleri Gerilim Bölücü Seri direnç devreleri gerilim bölücü olarak düşünülebilir.
Elektrik Devre Temelleri Gerilim Bölücü
Elektrik Devre Temelleri Gerilim Bölücü
Elektrik Devre Temelleri Örnek Dirençler üzerindeki gerilim düşümlerini hesaplayınız.
Elektrik Devre Temelleri Akım Bölücü Paralel direnç devreleri akım bölücü olarak düşünülebilir.
Elektrik Devre Temelleri Akım Bölücü
Elektrik Devre Temelleri Örnek R 4 direnci üzerinden geçen akım değerini hesaplayınız.
Elektrik Devre Temelleri Yıldız-Üçgen (Y-Δ) Dönüşümü Bazı Bu bağlantı tipleri devrenin çözümlemesini güçleştirir. bağlantılar YILDIZ ve ÜÇGEN bağlantı tipleridir. iki bağlantı tipi arasında dönüşüm yapılarak devre basitleştirilir ve çözümlenir.
Elektrik Devre Temelleri Yıldız-Üçgen (Y-Δ) Dönüşümü Yıldız bağlantı
Elektrik Devre Temelleri Yıldız-Üçgen (Y-Δ) Dönüşümü Üçgen bağlantı
Elektrik Devre Temelleri Üçgenden Yıldıza Dönüşüm
Elektrik Devre Temelleri Yıldızdan Üçgene Dönüşüm
Elektrik Devre Temelleri Yıldız-Üçgen (Y-Δ) Dönüşümü Örnek
Elektrik Devre Temelleri Yıldız-Üçgen (Y-Δ) Dönüşümü
