Elektriske Anlegg og Høgspenningsteknikk Oppsummering Høgskolen i Agder - Grimstad ENE 202 – våren 2006 Foreleser: Egil Hagen

Hovedtemaer • • Overføring av elektrisk kraft Fordeling av elektrisk kraft Stabilitet i kraftsystemer Overspenninger og isolasjonskoordinering Fasekompensering Dimensjonering ved kortslutning Relevern Sikkerhet i elektriske anlegg

Overføring av elektrisk kraft

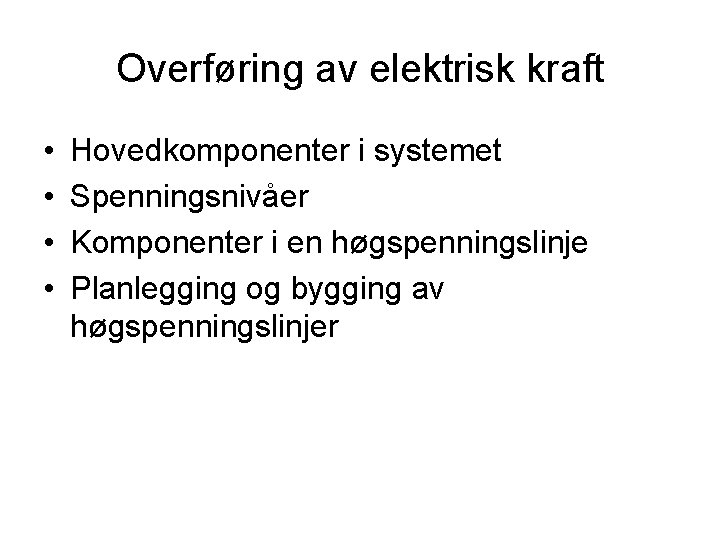

Overføring av elektrisk kraft • • Hovedkomponenter i systemet Spenningsnivåer Komponenter i en høgspenningslinje Planlegging og bygging av høgspenningslinjer

Lyn • • • Lynnedslag Lynavledere Lynoverspenninger på kraftlinjer Impulsspenning Jordline Mastejording

Overføringslinjer • • • Ekvivalentskjema Typiske impedansverdier Forenklet ekvivalentskjema Spenningsregulering Overføringsevne

Modeller • • Resistiv linje Induktiv linje Kompensering av linjer Induktiv linje mellom to systemer

Overføringslinjer • • • Valg av linjespenning Metoder for å øke overføringsevnen Linjer med svært høy spenning Kraftutveksling mellom lastområder Praktiske eksempler på kraftutveksling

Fordeling av elektrisk kraft

Komponenter i Stasjonsanlegg • • Transformator Effektbryter Skillebryter Avledere Jordingsspole Måletransformator Releer Jordingsbryter

Linjetyper og spenninger Fordelingsnettet: • 66 k. V, 22 k. V og 11 k. V linjer

Systemstabilitet

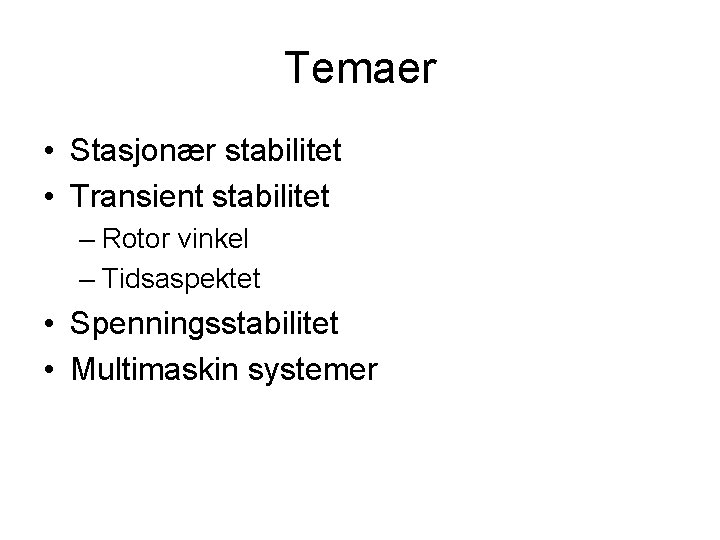

Temaer • Stasjonær stabilitet • Transient stabilitet – Rotor vinkel – Tidsaspektet • Spenningsstabilitet • Multimaskin systemer

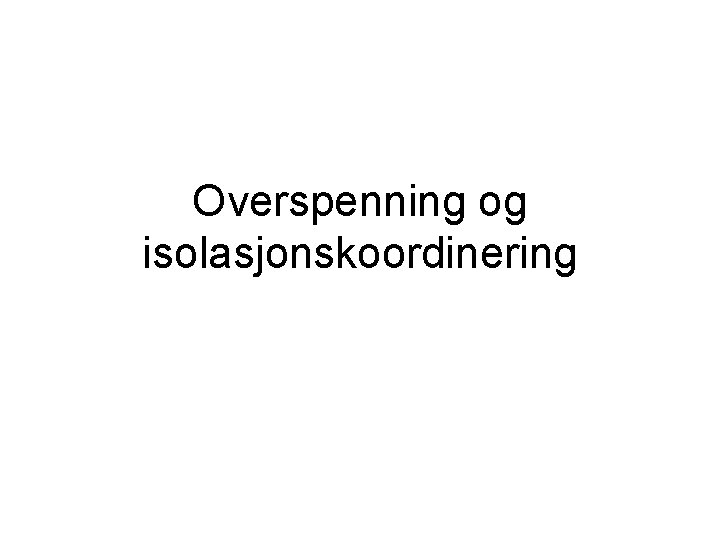

Overspenning og isolasjonskoordinering

Overspenninger • • Lynoverspenninger Koblingsoverspenninger Vern mot overspenninger Isolasjonskoordinering Utbredelse av overspenninger Beregning av overspenninger Ekstrem høgspenning

Fasekompensering

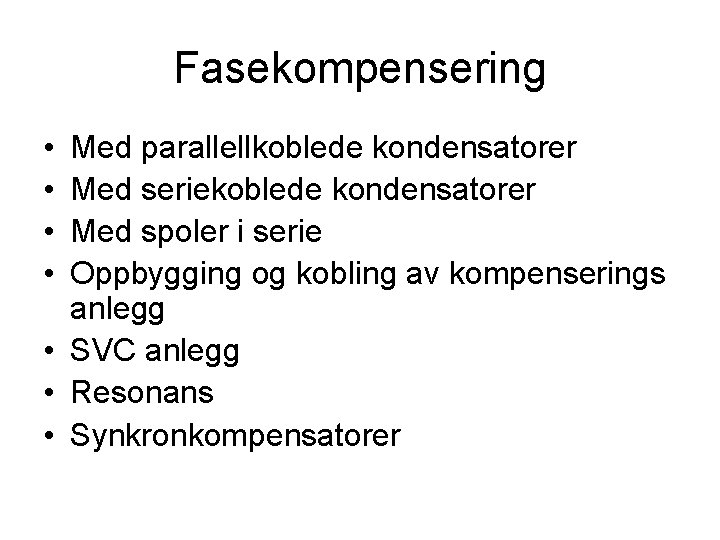

Fasekompensering • • Med parallellkoblede kondensatorer Med seriekoblede kondensatorer Med spoler i serie Oppbygging og kobling av kompenserings anlegg • SVC anlegg • Resonans • Synkronkompensatorer

Dimensjonering for kortslutning

Dimensjonering for kortslutning • Termiske påkjenninger • Mekaniske påkjenninger

Relevern

Relevern • • • Sikringer Elektromekaniske releer Elektroniske releer Mikroprosessorbaserte relevern Redundans

Linje og kabelvern • • Overstrømsvern Distansevern Differensialvern Jordfeilvern – Jording av nøytralpunkt • Spolejording • Isolert • Direktejordet

Transformatorvern • • Gassvakt (Buchholzrele) Kortslutning-/overstrømsvern Differensialvern Termisk vern

Kraftstasjonsvern • Forebyggende vern • • Visbrasjonsvern Lagerstrømsvern Rusningsvern Overspenningsvern Termisk vern Skeivlastvern Undermagnetiseringsvern • Skadeavgrensende vern • • • Stator jordfeilvern Rotorjordfeilvern Differensialvern Impedansvern Overstrømsvern

Sikkerhet i Elektriske Anlegg

Skader • Strømgjennomgang • Lysbueskader

Sikkerhet • Sikkerhet i lavspenningsanlegg – Arbeid på frakoblede anlegg – Arbeid på spenningssatte anlegg – Planlegging av arbeidet • Sikkerhet i høgspenningsanlegg – Endepunktsjording – Frakobling – Markeringsjording – Avstand til spenningssatte anlegg
