Elektrisk energi Effektlagen Hur stor effekt en elektrisk

Elektrisk energi

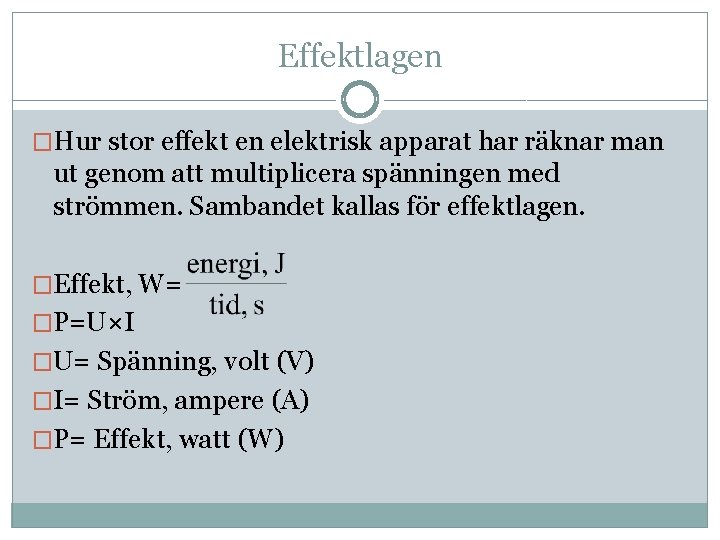

Effektlagen �Hur stor effekt en elektrisk apparat har räknar man ut genom att multiplicera spänningen med strömmen. Sambandet kallas för effektlagen. �Effekt, W= �P=U×I �U= Spänning, volt (V) �I= Ström, ampere (A) �P= Effekt, watt (W)

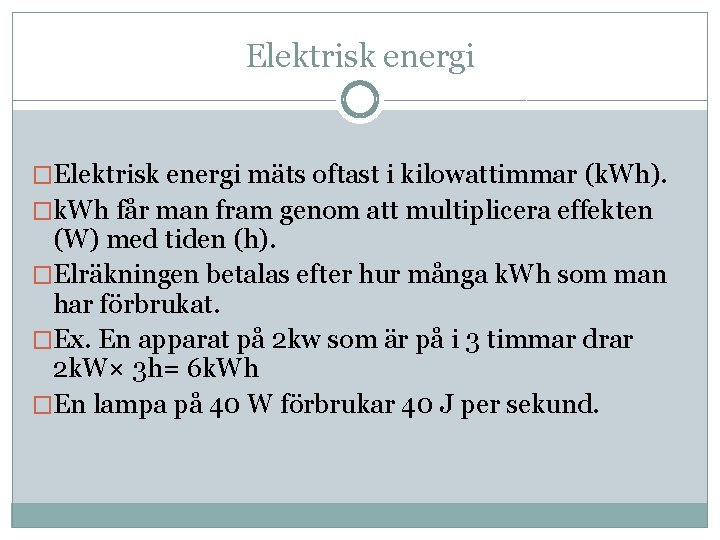

Elektrisk energi �Elektrisk energi mäts oftast i kilowattimmar (k. Wh). �k. Wh får man fram genom att multiplicera effekten (W) med tiden (h). �Elräkningen betalas efter hur många k. Wh som man har förbrukat. �Ex. En apparat på 2 kw som är på i 3 timmar drar 2 k. W× 3 h= 6 k. Wh �En lampa på 40 W förbrukar 40 J per sekund.

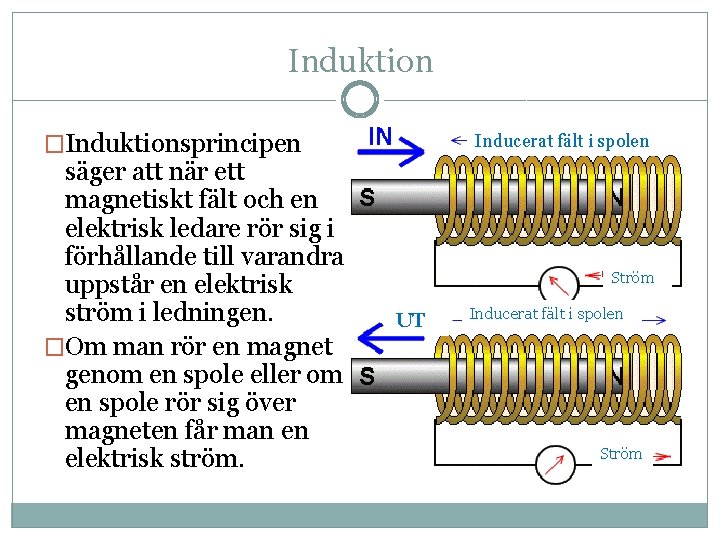

Induktion �Induktionsprincipen säger att när ett magnetiskt fält och en elektrisk ledare rör sig i förhållande till varandra uppstår en elektrisk ström i ledningen. �Om man rör en magnet genom en spole eller om en spole rör sig över magneten får man en elektrisk ström. Inducerat fält i spolen Ström UT Inducerat fält i spolen Ström

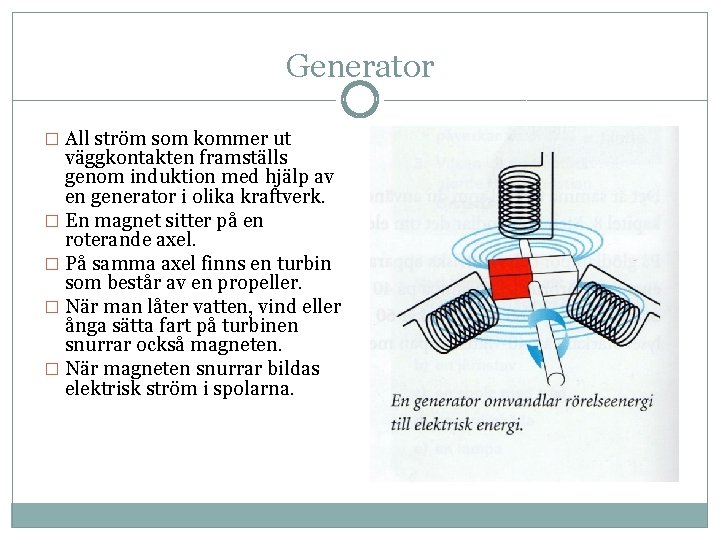

Generator � All ström som kommer ut väggkontakten framställs genom induktion med hjälp av en generator i olika kraftverk. � En magnet sitter på en roterande axel. � På samma axel finns en turbin som består av en propeller. � När man låter vatten, vind eller ånga sätta fart på turbinen snurrar också magneten. � När magneten snurrar bildas elektrisk ström i spolarna.

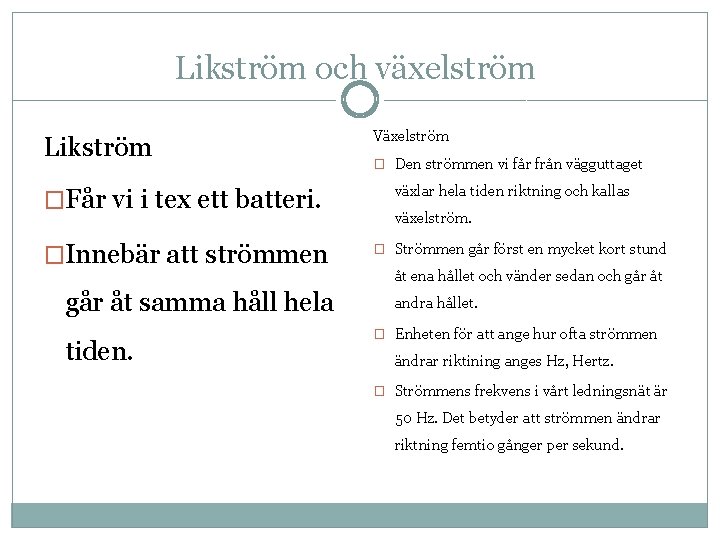

Likström och växelström Likström �Får vi i tex ett batteri. �Innebär att strömmen går åt samma håll hela tiden. Växelström � Den strömmen vi får från vägguttaget växlar hela tiden riktning och kallas växelström. � Strömmen går först en mycket kort stund åt ena hållet och vänder sedan och går åt andra hållet. � Enheten för att ange hur ofta strömmen ändrar riktining anges Hz, Hertz. � Strömmens frekvens i vårt ledningsnät är 50 Hz. Det betyder att strömmen ändrar riktning femtio gånger per sekund.

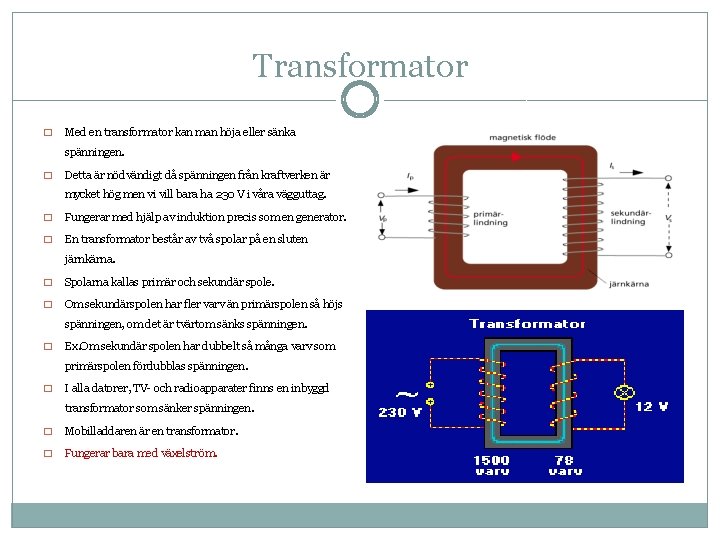

Transformator � Med en transformator kan man höja eller sänka spänningen. � Detta är nödvändigt då spänningen från kraftverken är mycket hög men vi vill bara ha 230 V i våra vägguttag. � Fungerar med hjälp av induktion precis som en generator. � En transformator består av två spolar på en sluten järnkärna. � Spolarna kallas primär och sekundär spole. � Om sekundärspolen har fler varv än primärspolen så höjs spänningen, om det är tvärtom sänks spänningen. � Ex. Om sekundär spolen har dubbelt så många varv som primärspolen fördubblas spänningen. � I alla datorer, TV- och radioapparater finns en inbyggd transformator som sänker spänningen. � Mobilladdaren är en transformator. � Fungerar bara med växelström.

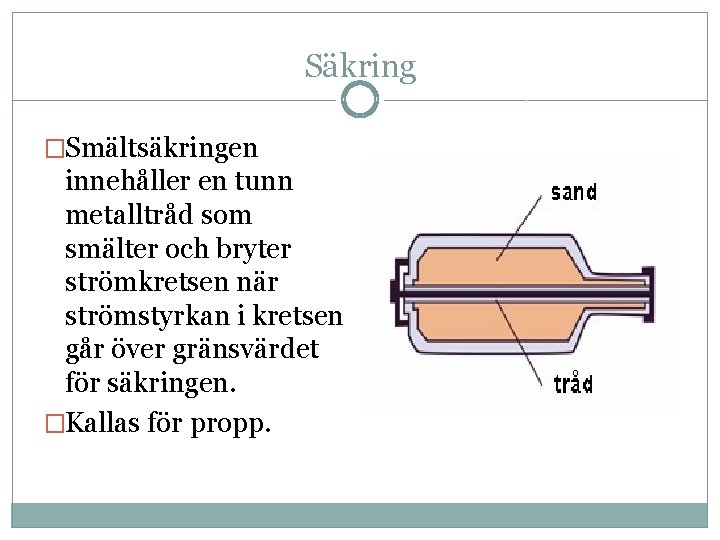

Säkring �Smältsäkringen innehåller en tunn metalltråd som smälter och bryter strömkretsen när strömstyrkan i kretsen går över gränsvärdet för säkringen. �Kallas för propp.

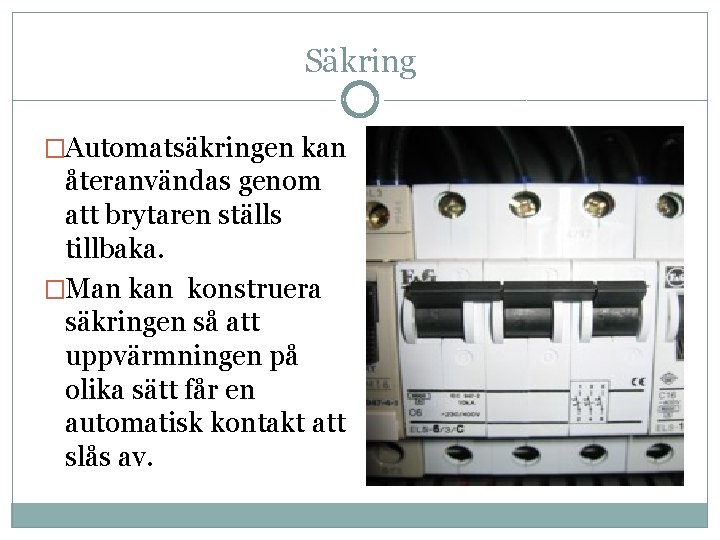

Säkring �Automatsäkringen kan återanvändas genom att brytaren ställs tillbaka. �Man konstruera säkringen så att uppvärmningen på olika sätt får en automatisk kontakt att slås av.

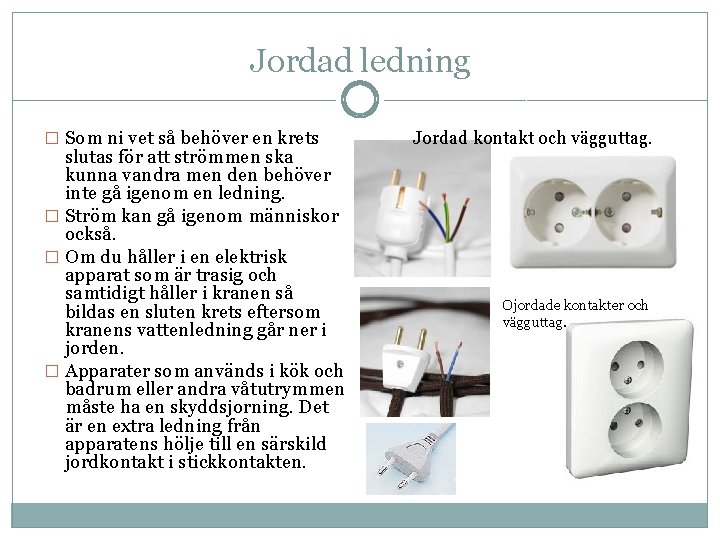

Jordad ledning � Som ni vet så behöver en krets slutas för att strömmen ska kunna vandra men den behöver inte gå igenom en ledning. � Ström kan gå igenom människor också. � Om du håller i en elektrisk apparat som är trasig och samtidigt håller i kranen så bildas en sluten krets eftersom kranens vattenledning går ner i jorden. � Apparater som används i kök och badrum eller andra våtutrymmen måste ha en skyddsjorning. Det är en extra ledning från apparatens hölje till en särskild jordkontakt i stickkontakten. Jordad kontakt och vägguttag. Ojordade kontakter och vägguttag.

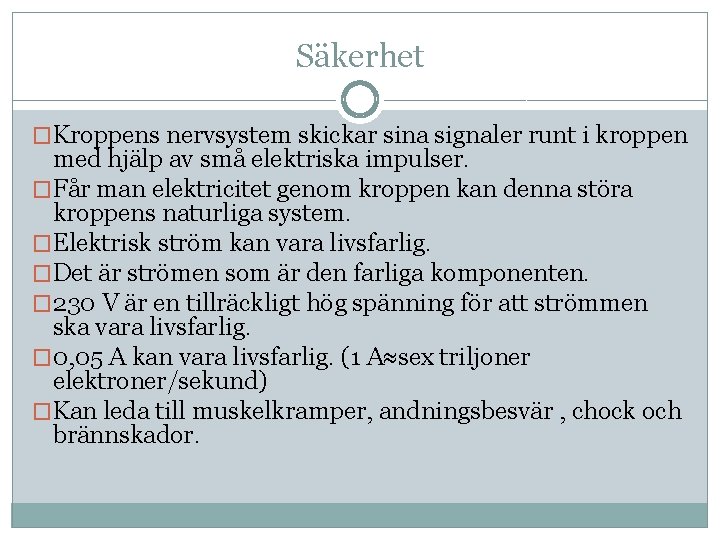

Säkerhet �Kroppens nervsystem skickar sina signaler runt i kroppen med hjälp av små elektriska impulser. �Får man elektricitet genom kroppen kan denna störa kroppens naturliga system. �Elektrisk ström kan vara livsfarlig. �Det är strömen som är den farliga komponenten. � 230 V är en tillräckligt hög spänning för att strömmen ska vara livsfarlig. � 0, 05 A kan vara livsfarlig. (1 A sex triljoner elektroner/sekund) �Kan leda till muskelkramper, andningsbesvär , chock och brännskador.

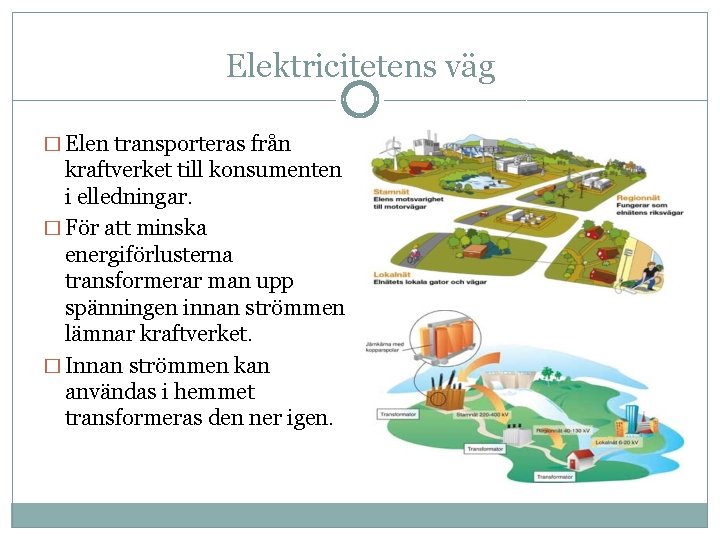

Elektricitetens väg � Elen transporteras från kraftverket till konsumenten i elledningar. � För att minska energiförlusterna transformerar man upp spänningen innan strömmen lämnar kraftverket. � Innan strömmen kan användas i hemmet transformeras den ner igen.
