Elektrisitet Ladningenes rundreise Hva skal jeg kunne i

Elektrisitet - Ladningenes rundreise

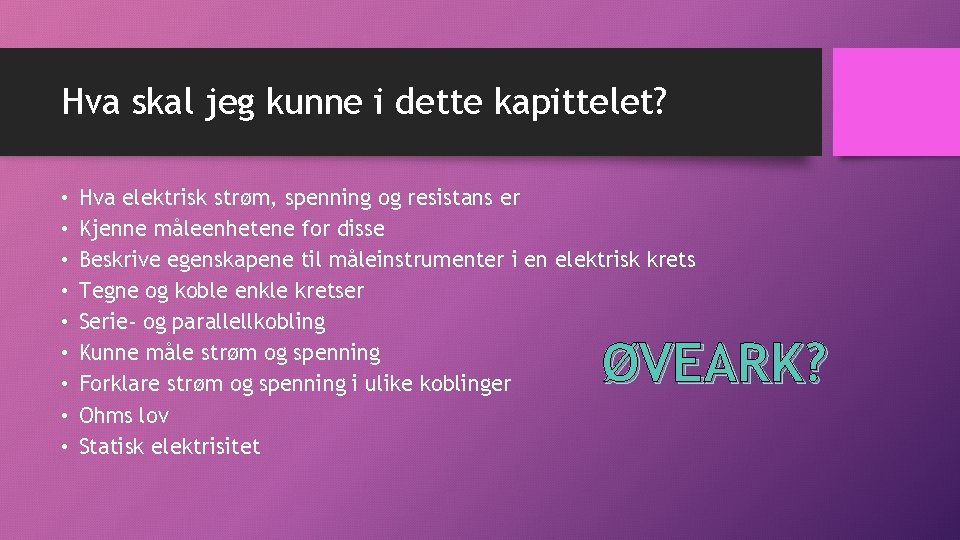

Hva skal jeg kunne i dette kapittelet? • • • Hva elektrisk strøm, spenning og resistans er Kjenne måleenhetene for disse Beskrive egenskapene til måleinstrumenter i en elektrisk krets Tegne og koble enkle kretser Serie- og parallellkobling Kunne måle strøm og spenning Forklare strøm og spenning i ulike koblinger Ohms lov Statisk elektrisitet ØVEARK?

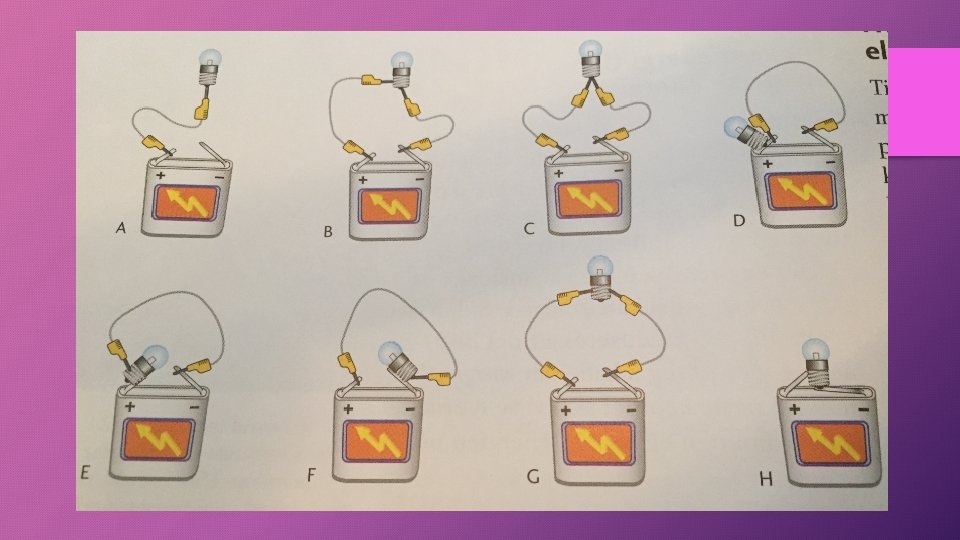

Elektriske strømkretser • • • Batteri Elektrisk strøm – energibærer Leder – isolator Koblinger s. 102 2 tilkoblingspunkter. Sluttet strømkrets.

Seriekobling • • Batterier Lyspæren lyser sterkt Plusspole, minuspole. Lommelykt, radio og andre el. gjenstander.

Parallellkobling • Lyspærer lyser like sterkt uansett hvor mange vi kobler til. • Koblet parallellt (++, --) • Kan skru ut en lyspære uten at de andre slukker (motsatt ved serie) • Juletrelys

Koblingsskjema • Vi bruker symboler i stedet for å tegne lyspære og batterier o. l. • Spenningskilde (batteri) • Lyspære • Bryter (korte streken kan vippe opp og ned, når nede er det kontakt) • Ledning

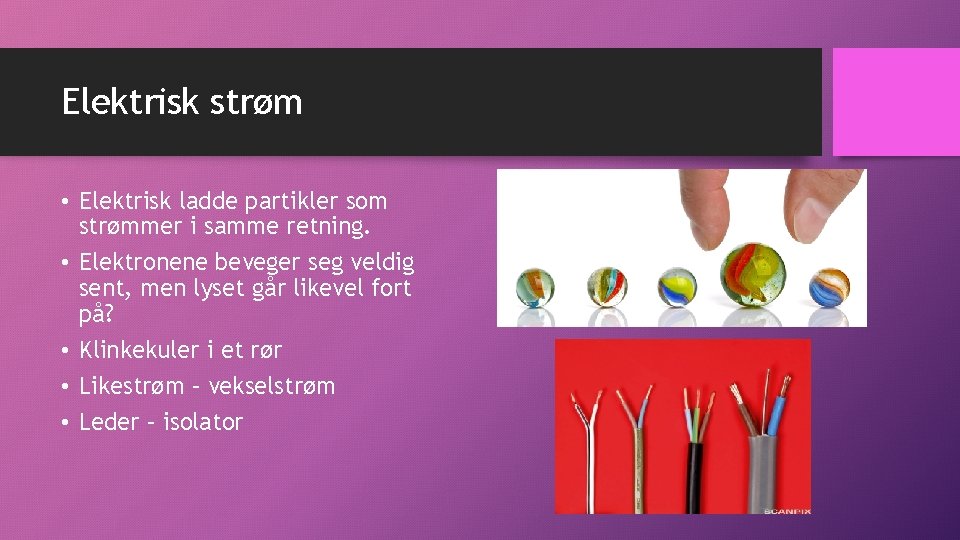

Elektrisk strøm • Elektrisk ladde partikler som strømmer i samme retning. • Elektronene beveger seg veldig sent, men lyset går likevel fort på? • Klinkekuler i et rør • Likestrøm – vekselstrøm • Leder – isolator

Måling av elektrisk strøm • Måleenhet: Ampere (A) • Kan måles i en krets med et amperemeter • Må kobles i serie • Måler antall elektroner som passerer i ledningen hvert sekund • Strømmen vil være den samme i kretsen, uansett hvor du måler

Elektrisk spenning • Spenning er det som driver strømmen gjennom en krets. • Hvis spenningen blir borte, slutter det å gå strøm. • Batteri er en spenningskilde • Elektroner fra minus til plusspole.

Måle elektrisk spenning • Måleenhet: Volt (V) • Kan måles i en krets med et voltmeter • Må kobles parallelt med spenningskilden • Batterier med 1, 5 V og 4, 5 V • Seriekobler batterier, øker spenningen. • Spenning stikkontakt: 230 V • Høyspentledning – over 400 000 V

Elektrisk motstand • Skaper motstand for strømmen • Kalles også resistans • Finnes motstand i alle elektriske apparater • Variabel resistans • Måles i Ohm (Ω) • Kortslutning – Strømmen velger alltid enkleste vei gjennom en krets. Letteste motstand. Bryter/lyspære.

Ohms lov • Spenning Resistans Strøm

Statisk elektrisitet Betyr i ro Gnidningselektrisitet Årsak: Elektrisk ladning Noen stoffer gir fra seg eller tar imot elektroner • Isolatorer holder på ladning • Like ladninger frastøter • Ulike ladninger tiltrekker • •
