Elektrische Gefahren an der Einsatzstelle Einleitung In diesem
- Slides: 28
Elektrische Gefahren an der Einsatzstelle !
Einleitung: In diesem Webinar berichteten wir von Unfällen und Beinahunfällen von Feuerwehreinsatzkräften und anderen Rettungskräften bei Einsätzen in elektrischen Anlagen oder in deren Nähe. Gründe waren sehr oft nicht erkannte oder unterschätzte Elektrische Gefahren.
Gefahren des elektrischen Stromes und Sicherheitsmaßnahmen:

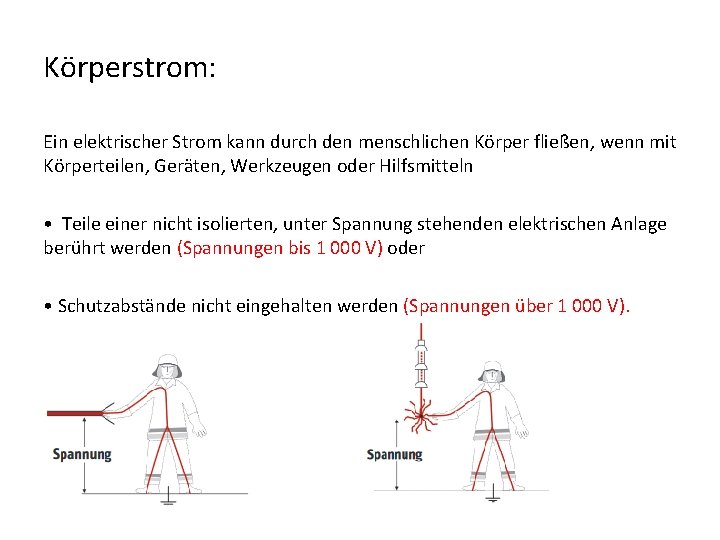

Körperstrom: Ein elektrischer Strom kann durch den menschlichen Körper fließen, wenn mit Körperteilen, Geräten, Werkzeugen oder Hilfsmitteln • Teile einer nicht isolierten, unter Spannung stehenden elektrischen Anlage berührt werden (Spannungen bis 1 000 V) oder • Schutzabstände nicht eingehalten werden (Spannungen über 1 000 V).
Körperstrom: • • Werden spannungsführende elektrische Anlagen/-teile direkt berührt oder wird der erforderliche Schutzabstand unterschritten, kann es zu einem gefährlichen Stromfluss durch den menschlichen Körper kommen. Bereits eine Annäherung kann ausreichen, sodass es zu einem Überschlag kommt und Strom durch den menschlichen Körperfließt. • Der elektrische Strom hat verschiedene Wirkungen auf den Menschen: Körperdurchströmung : Durch einen elektrischen Stromfluss im menschlichen Körper können die körpereigenen Muskelsteuerungen und die Tätigkeit des Herzens außer Kraft gesetzt werden. Lichtbogenwirkung: Lichtbögen entstehen z. B. bei Kurzschlüssen. Dabei können Temperaturen von mehreren 1 000 °C auftreten. Verbrennungen und Zellzerstörungen können die Folge sein.
Sicherheitsmaßnahmen: Schutzabstände störungsfreie / gestörte Anlagen: „Störungsfreie Anlage“ bezeichnet den Zustand einer Anlage, die bestimmungsgemäß und fehlerfrei arbeitet. Wenn Anlagen sich auf Grund von Schäden durch Sturm, Hoch-wasser, einem Verkehrsunfall oder einem Brand in unvorhergesehenem Zustand befinden, ist damit zu rechnen, dass hiervon elektrische Gefährdungen ausgehen. Diese wird dann als „gestörte Anlage“ bezeichnet.
Sicherheitsmaßnahmen:
Sicherheitsmaßnahmen: • Mindestabstände bei einem Brand: Niederspannungsanlagen ( bis 1000 v ) : Sprühstrahl: mindestens 1 m Vollstrahl: mindestens 5 m
Sicherheitsmaßnahmen: • Mindestabstände bei einem Brand: Hochspannungsanlagen ( über 1000 v ) : Sprühstrahl: mindestens 5 m Vollstrahl: mindestens 10 m
Sicherheitsmaßnahmen: • Hochspannung / Freileitung: Berührt eine unter Spannung stehende Freileitung das Erdreich, so kann sich ein so genannter Spannungstrichter ausbilden. Die Spannung wächst mit der Annäherung an den Auflagepunkt. Problematisch ist hier vor allem die Schrittspannung, da dabei ein hoher Strom den Körper durchfließen und zu lebensgefährlichen Verletzungen führen kann. Muss im Einsatz ein solcher Trichter verlassen werden, darf dies nie gehend, sondern nur hüpfend erfolgen, um eine Schrittspannung zu vermeiden. Abstand: 20 m !
Sicherheitsmaßnahmen:
Sicherheitsmaßnahmen:
Sicherheitsmaßnahmen: • Hochspannung: gestörter Betrieb – Erdkabel: • Auch Beschädigungen von Erdkabeln können im Bereich des Baggers zu einem Spannungstrichter mit einer gefährlichen Schrittspannung führen. Es gelten die gleichen Sicherheitsmaßnahmen wie bei der gestörten Hochspannungsfreileitung (20 m Schutzabstand)

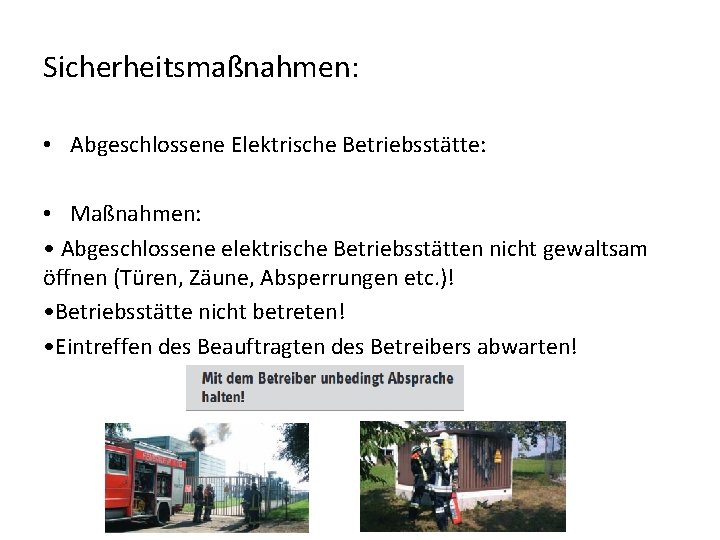

Sicherheitsmaßnahmen: • Abgeschlossene Elektrische Betriebsstätte: • Maßnahmen: • Abgeschlossene elektrische Betriebsstätten nicht gewaltsam öffnen (Türen, Zäune, Absperrungen etc. )! • Betriebsstätte nicht betreten! • Eintreffen des Beauftragten des Betreibers abwarten!

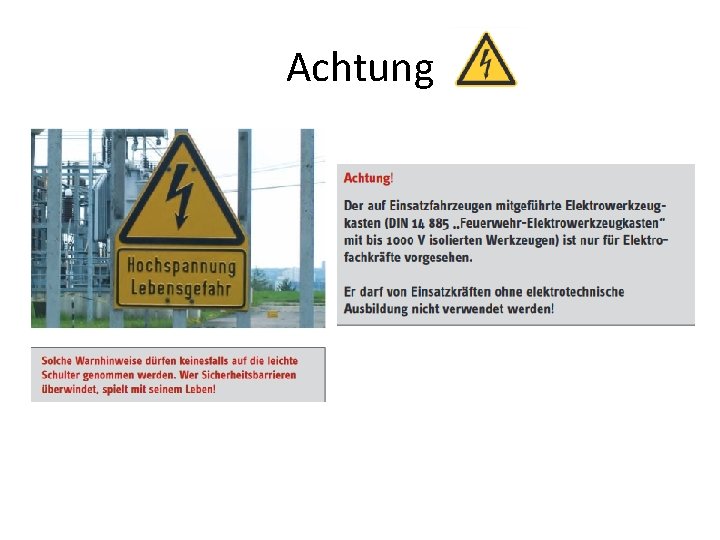

Achtung
Verhalten an der Einsatzstelle Schutzabstände Niederspannung:
Verhalten an der Einsatzstelle Schutzabstände Niederspannung:
Verhalten an der Einsatzstelle Schutzabstände Niederspannung:
Verhalten an der Einsatzstelle Schutzabstände Niederspannung: Bei Dachstuhlbränden ist besondere Aufmerksamkeit geboten , weil vorhandene Dachständer weiterhin unter Spannung stehen können.
Verhalten an der Einsatzstelle Hochspannung:

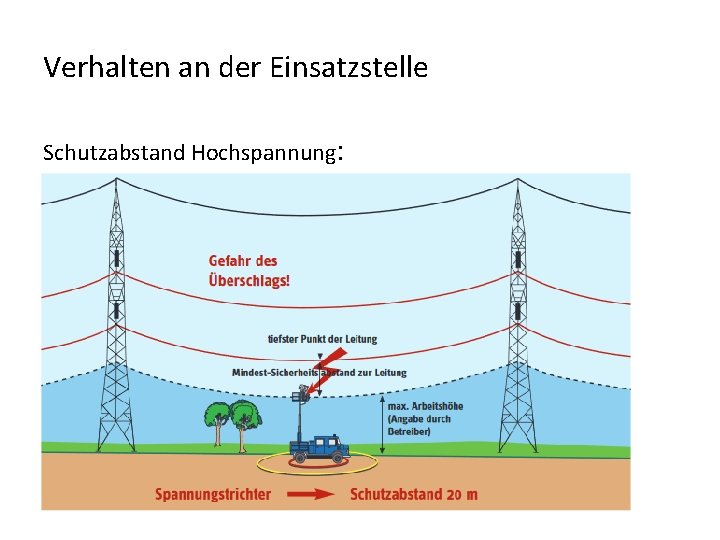

Verhalten an der Einsatzstelle Schutzabstand Hochspannung:
Verhalten an der Einsatzstelle Schutzabstand Hochspannung:
Verhalten an der Einsatzstelle Schutzabstand Hochspannung:
Verhalten an der Einsatzstelle Schutzabstand Hochspannung:
Verhalten an der Einsatzstelle Schutzabstand Brand Trafostation:
Verhalten an der Einsatzstelle: Ablaufschema Brand Elektrische Anlage:
