Električnu struju ne vidimo, no znamo da teče vodičima jer ih zagrijava toplinski učinak električne struje Što je uzrok zagrijavanju vodiča?

8 ELEKTRIČNI OTPOR I OHMOV ZAKON

Neki se vodiči više a neki manje opiru prolasku struje kroz njih. • električni otpor – R (eng. resistance) • O njemu ovisi jakost struje koja prolazi vodičem. USMJERENI ELEKTRONI

Kada je otpor kretanja učenika kroz školski hodnik veći? • Električni otpor posljedica je sudaranja slobodnih elektrona s pozitivnim ionima kristalne rešetke vodiča pri čemu se usporavaju i pritom gube energiju.

• Dok ioni jače titraju oko ravnotežnih položaja povećava se unutarnja energija vodiča, te se on zagrijava. T. A. Edison (1847. - 1931. ) izradio žarulju sa žarnom niti koja se prolaskom struje zagrije i svijetli

Električni otpor (R) može se izračunati kao količnik napona na krajevima vodiča i električne struje kroz vodič.

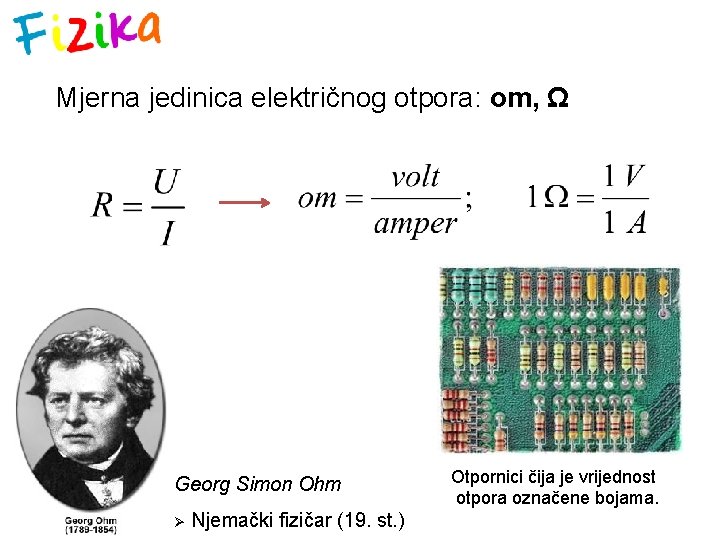

Mjerna jedinica električnog otpora: om, Ω Georg Simon Ohm Ø Njemački fizičar (19. st. ) Otpornici čija je vrijednost otpora označene bojama.

• Ommetar – uređaj za mjerenje električnog otpora • Možemo mjeriti napon i struju, te otpor računati prema matematičkom izrazu, tj. odrediti U-I karakteristike.

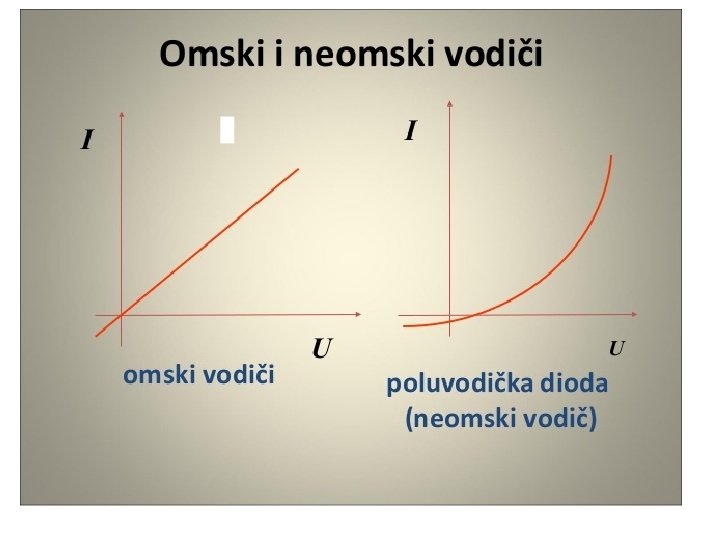

Grafički prikaz porasta jakosti struje u zavisnosti o povišenju napona kod otpornika od konstantana I~U linearna ovisnost Otpor R je stalna vrijednost Ohmov zakon (KONSTANTAN, METALI, ELEKTROLITI)

1. Otpornikom otpora 40 Ω teče električna struja od 25 m. A. Na koliki je napon priključen otpornik? 2. Vodič otpora 40 Ω priključen je na napon 220 V. Kolika količina naboja prođe vodičem za 5 minuta?

• električni otpor ovisi i o temperaturi vodiča, veća temperatura veći otpor! • Otkriće početkom 20. st. : . . . neki materijali na temperaturama blizu apsolutne nule (0 K) provode električnu struju bez otpora supravodiči djeluju odbojnom silom na magnet

Ukupan otpor u serijskom spoju trošila V 1 V 2 R 1 R 2 V Ukupan otpor u serijskom spoju trošila jednak je zbroju pojedinačnih otpora!

Ukupan otpor u paralelnom spoju trošila A A 1 A 2 Recipročna vrijednost ukupnog otpora u paralelnom spoju trošila jednak je zbroju recipročnih vrijednosti pojedinačnih otpora!
