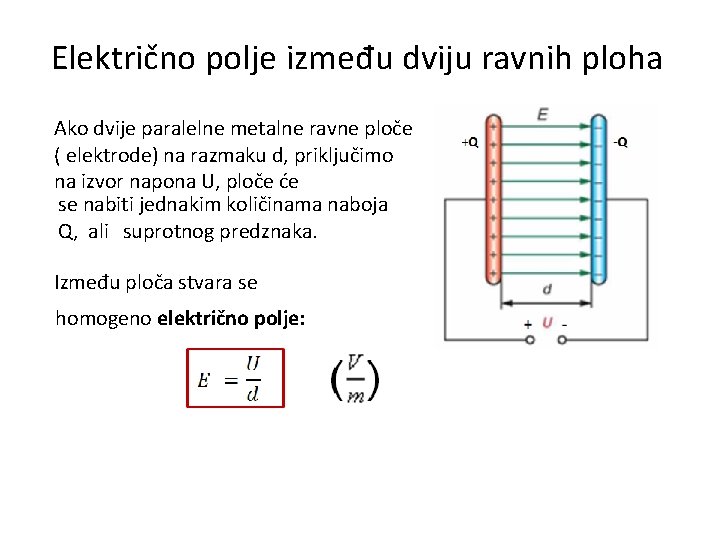

Električno polje između dviju ravnih ploha Ako dvije paralelne metalne ravne ploče ( elektrode) na razmaku d, priključimo na izvor napona U, ploče će se nabiti jednakim količinama naboja Q, ali suprotnog predznaka. Između ploča stvara se homogeno električno polje:
Omjerom između ukupnog naboja na ploči Q i ploštine ploče S, definirana je tzv. plošna ili površinska gustoća naboja: Q = ( C ) Ako je između ploča vakuum ili zrak, tada je jakost električnog polja: = Dielektričnost ( vakuuma): o = Općenito za neki drugi materijal:
Električni kapacitet Sposobnost nekog vodljivog tijela (vodiča, metalnih ploča. . . ) da priključenjem na napon U, na sebe prime određenu količinu naboja Q, naziva se električni kapacitet: Izvedene mjerne jedinice za kapacitet: Sustav dviju paralelnih ploča se naziva električni kondenzator.

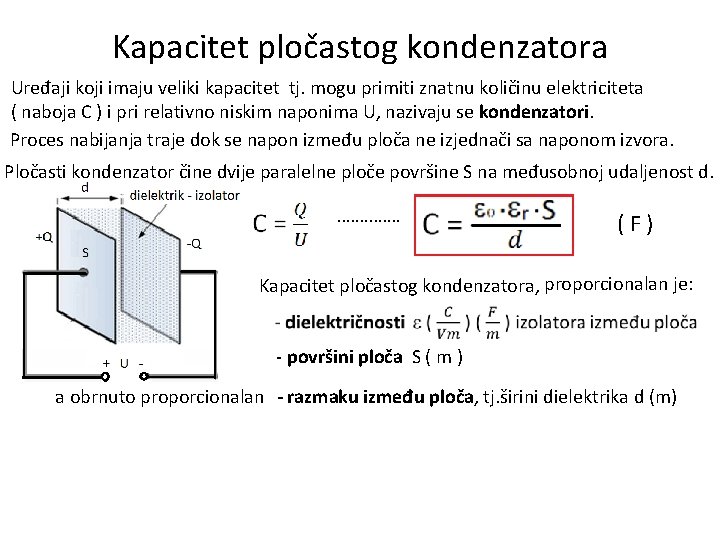

Kapacitet pločastog kondenzatora Uređaji koji imaju veliki kapacitet tj. mogu primiti znatnu količinu elektriciteta ( naboja C ) i pri relativno niskim naponima U, nazivaju se kondenzatori. Proces nabijanja traje dok se napon između ploča ne izjednači sa naponom izvora. Pločasti kondenzator čine dvije paralelne ploče površine S na međusobnoj udaljenost d. . . . ( F ) Kapacitet pločastog kondenzatora, proporcionalan je: - površini ploča S ( m ) a obrnuto proporcionalan - razmaku između ploča, tj. širini dielektrika d (m)
Pr. 1) Odredi kapacitete kondenzatora ako je zadano S = 200 cm 2 = 200. 10 -4 m 2 d = 1, 5 mm = 1, 5. 10 -3 m a) C = 1, 18. 10 -10 F = 118. 10 -12 F = a) dielektrik je zrak: r = 1 b) dielektrik je papir: r = 5 a) C = b) C = C = 1, 18. 10 -9 F = 1, 18 n. F 118 p. F
Simboli kondenzatora: a) suhi ili blok: b) polarizirani – elektrolitski: c) promjenjivi: d) trimer:
