ELEKTRIČNO POLJE I KONDENZATORI

Električno polje Svojstva naboja: • Mogu prelaziti s 1 tijela na drugo • Djeluju silom na druge naboje ili laka nenabijena tijela Električno polje- prostor oko električnog naboja u kojem djeluju sile

Električne silnice- crte koje pokazuju smjer i jačinu djelovanja električnog polja

Pravila za crtanje silnica: • Okomite su na površinu tijela • Smjer silnica je od + prema – naboju (smjer kojim bi polje djelovalo na pozitivni naboj • Silnica izvire u + naboju i ponire u – naboju. Homogeno (jednoliko) polje- silnice su paralelne i jednako međusobno udaljene.

homogeno polje nehomogeno polje

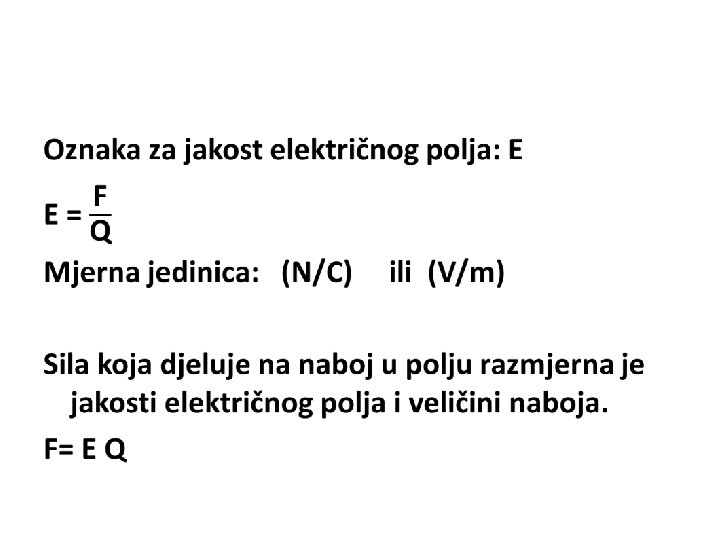

Jakost električnog polja Na kuglicu djeluje sila koja ovisi o naboju i o jakosti električnog polja. Jakost električnog polja u nekoj točki- sila koja djeluje na jedinični pozitivni naboj u toj točki

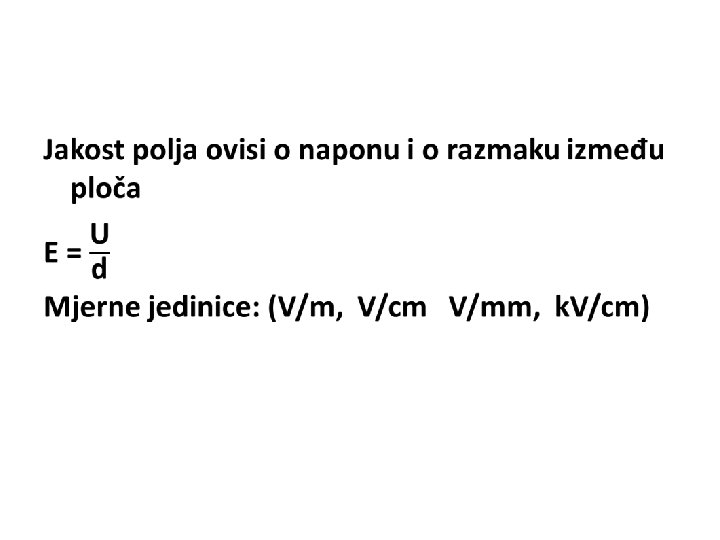

Električno polje 2 metalnih ploča U homogenom polju jakost polja je u svim točkama ista. Otklon je veći ako je veći napon i manji razmak između ploča.

Električna influencija Pojava razdvajanja naboja koja nastaje kad se u el. polje unese vodljiva tvar na primjer metal ( tijelo je s jedne strane pozitivno, a s druge negativno)

Materijali u električnom polju a) Vodiči u el. polju U vodičima se javlja električna influencijarazdvajanje naboja, jedna strana ima + druga – naboj. Ako razmaknemo ploče u prostoru između njih nema el polja.

• Oklapanje- zaštita od el. polja pomoću metalnog oklopa. • Električna polja mogu prouzročiti smetnje u elektrotehničkim uređajima. • U području oklopljenom metalom nema el. polja. • U tu svrhu se koriste oklopljeni vodovi.

• Da li metalni oklop ( kućište) sprječava širenje el. polja iz unutrašnjosti uređaja prema van? • Za sprječavanje širenja el. polja iz unutrašnjosti uređaja u okolni prostor potrebno je uzemljiti kućište.

b) Izolator u električnom polju Atom u normalnom stanju DIPOL Dipol- atom koji ima polove • Polarizacija- pojava razdvajanja naboja koja nastaje u izolatorima u el. polju. • Nema slobodnog gibanja naboja, ali dolazi do pomaka središta naboja.

• Polarizacija- nastajanja dipola i njihova orijentacija u el. polju. • Primjena polarizacije: elektrostatski filteri zraka- čestice prašine se polariziraju i talože na elektrodama.

Proboj u dielektriku • Do proboja može doći povećanjem napona ili približavanjem ploča • Dielektrična (probojna) čvstoća- granična vrijednost jakosti el. polja pri kojoj dolazi do proboja.

Primjena proboja: razna iskrišta (svjećica benzinskih motora), odvodnici prenapona
