ELEKTRINO I MAGNETNO POLJE ELEKTRINO POLJE izolirani suprotno
- Slides: 14
ELEKTRIČNO I MAGNETNO POLJE ELEKTRIČNO POLJE izolirani suprotno polarizirani nepokretni električni naboji električno polje (elektrostatsko) silnice polja - smjer potencijalnih sila sile prema Coulombovom zakonu k - numerička konstanta Q 1, Q 2 - električni naboji l - udaljenost između naboja
smjer sila u električnom polju n sila naboja –Q u točci n sila naboja +Q u točci n Rezultanta sila (tangenta) u točci n +Q, -Q - električki naboji l 1 i I 2 - udaljenosti do naboja potencijalno polje silnica oko naboja analogno električnom polju električnog potencijala uz jedinični naboj jakost električnog polja je
za homogeno električno polje jakost polja = napon između naboja / udaljenost U - razlika potencijala l - udaljenost naboj uzrokuje u izolatoru električni tok (količina naboja) gustoća električnog toka (električni pomak) za kuglu električni pomak razmjeran je jakosti električnog polja - dielektrična konstanta C/Vm ili As/Vm jednak je
nehomogeno polje između točkastih naboja različitih predznaka

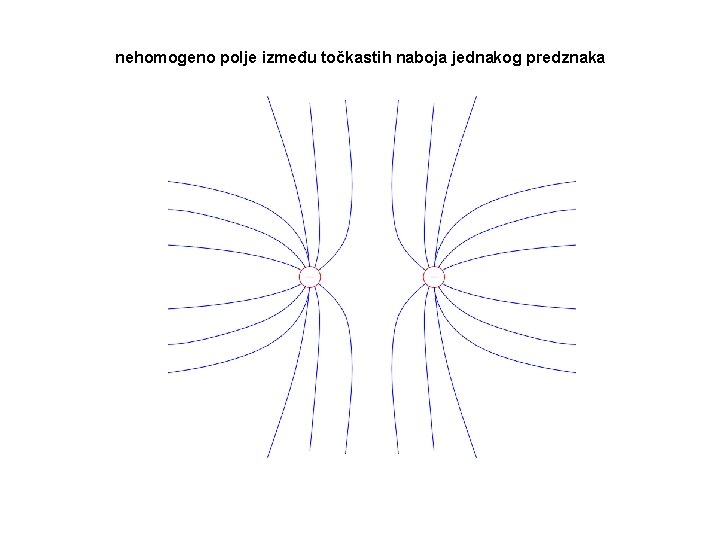

nehomogeno polje između točkastih naboja jednakog predznaka
utjecaj oblika elektroda na oblik polja najveća koncentracija silnica na istaknutim dijelovima silnice uvijek okomite na površinu nosioca naboja električna probojna čvrstoća proboj izolacije elektrostatički elektricitet (naboj) u praksi opasno elektrostatski elektricitet – posljedica gomilanja električnog naboja - efekti ovise o kapacitetu nosioca naboja
Kondenzator
općenito - napon između elektroda a za homogeno električno polje u kondenzatoru ako je jakost polja u kondenzatoru tada je Q - količina naboja na kondenzatoru l - razmak među elektrodama u m S - površina dielektrika ili nosioca naboja elektrode u m 2 može se napisati odnosno električni kapacitet kondenzatora ovisan samo o dimenzijama i dielektričnoj konstanti
trenutna vrijednost struje punjenja kondenzatora ukupni naboj kondenzatora energija punjenja kondenzatora uz i slijedi odnosno za punjenje (nabijanje) kondenzatora na napon U ukupno je utrošen rad energija nabijenog kondenzatora (energija je akumulirana u elektrostatskom polju)
pražnjenje nabijenog kondenzatora kroz otpor R (trajanje ovisi o R-u) trenutna vrijednost napona na kondenzatoru trenutna vrijednost struje kondenzatora punjenje kondenzatora pražnjenje kondenzatora ili

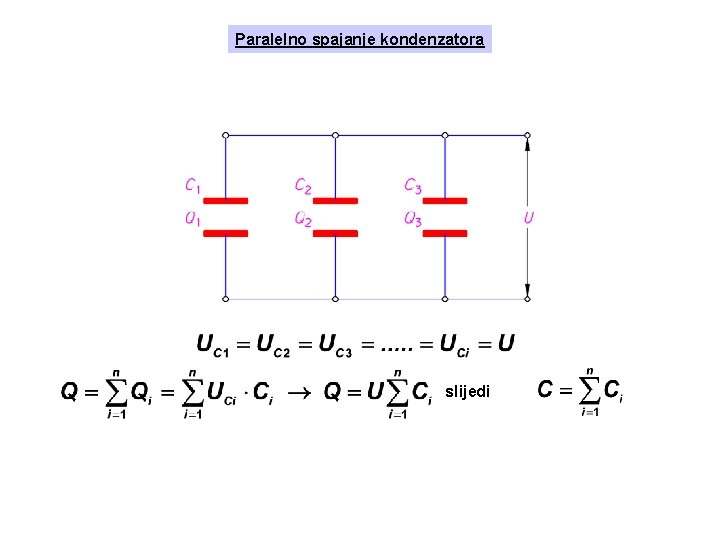

Paralelno spajanje kondenzatora slijedi

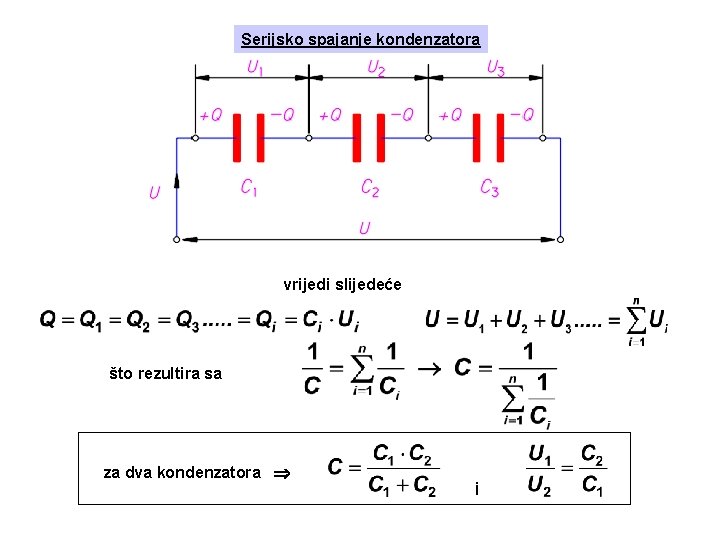

Serijsko spajanje kondenzatora vrijedi slijedeće što rezultira sa za dva kondenzatora i

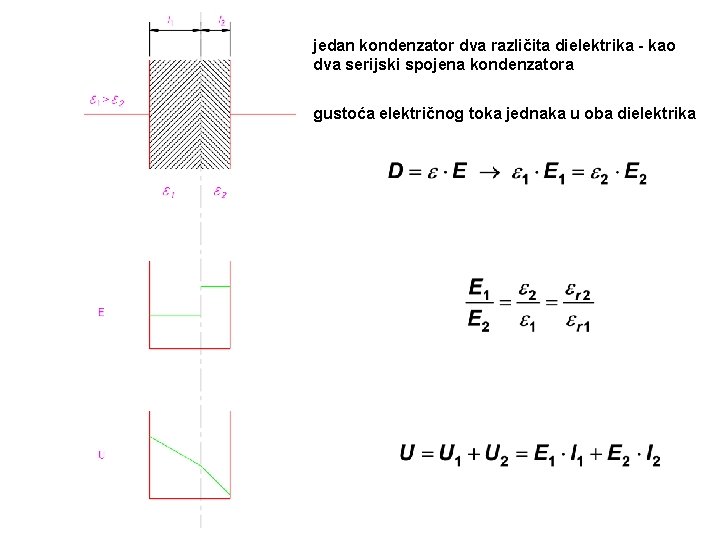

jedan kondenzator dva različita dielektrika - kao dva serijski spojena kondenzatora gustoća električnog toka jednaka u oba dielektrika
