ELEKTRIČNI KROG

Električni krog sestavljajo: vir električne napetosti (baterija) porabnik (žarnica) električni vodnik (dve žički) Električni tok teče, če je električni krog sklenjen in je v njem vir napetosti. Elektrotehnično risbo narisano s simboli, ki so medsebojno povezani, imenujemo elektrotehnična shema.

ELEKTRIČNI KROG - elektrotehnična shema BATERIJA VODNIK + ŽARNICA STIKALO

ZGRADBA NAVADNE ŽARNICE

Vzporedna vezava porabnikov Pri vzporedni vezavi žarnici svetita s polno močjo. Če eno žarnico izvijemo, druga še vedno sveti. Porabniki v stanovanju so vezani na električno omrežje vzporedno.

Zaporedna vezava porabnikov Več je žarnic vezanih v električnem krogu, slabše sveti vsaka posamezna žarnica. Če pregori ena žarnica, je električni tok prekinjen in vse žarnice ugasnejo.

Električni tok je urejeno gibanje elektronov v eni smeri. Čim večji je tok elektronov skozi presek vodnika, tem večji je električni tok in nasprotno. Snovi, ki imajo veliko prostih elektronov, imenujemo prevodniki (kovine). Snovi z malo prostih elektronov so izolatorji (plastične mase, keramika, porcelan, steklo, papir …). Električni tok teče, ko ga » tlak « potiska; ta pojav v elektrotehniki imenujemo električna napetost. Električno napetost označimo s črko U, merimo pa jo v voltih (V).

Thomas Alva Edison je eden najpomembnejših izumiteljev vseh časov, saj je patentiral več kot 1000 izumov. Najbolj znana sta fonograf, ki je predhodnik gramofona, in žarnica, ki jo uporabljamo še danes. Žarnica je v stekleno ogrodje zaprta tanka v vijačnico zvita žica iz volframa. Kadar skozi žico teče električni tok, se električna energija zaradi upora žice pretvarja v svetlobo in toploto: žarnica zažari oz. sveti. Kaj je varčna žarnica? Varčna žarnica – pravilen izraz je » varčna sijalka «, (žarnice so tisti viri, ki proizvajajo svetlobo z žarenjem ali inkadescenco, to so klasične žarnice in halogenske žarnice), sijalke pa imenujemo svetlobne vire kjer svetloba nastaja na osnovi razelektrenja v plinu.

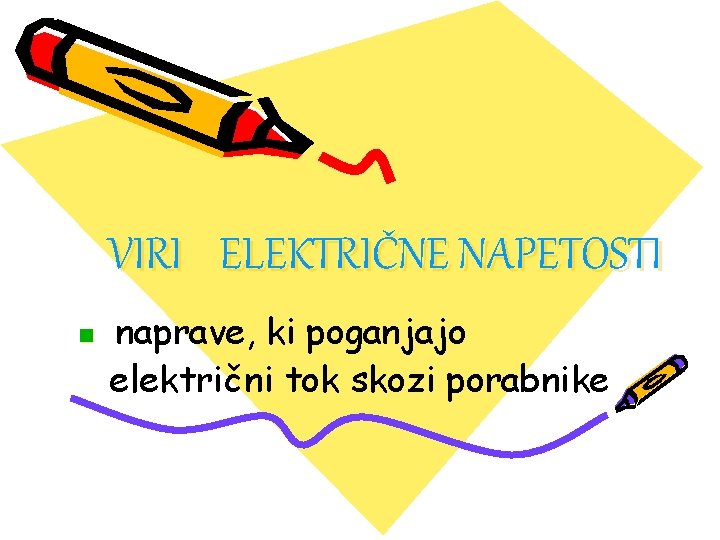

VIRI ELEKTRIČNE NAPETOSTI n naprave, ki poganjajo električni tok skozi porabnike

• viri enosmerne napetosti (baterija, akumulatorji, sončne celice, enosmerni generatorji) • viri izmenične napetosti (električna napeljava v stanovanju)

Volt (V) je enota za napetost (U). baterija kolesarski dinamo generatorji v elektrarnah

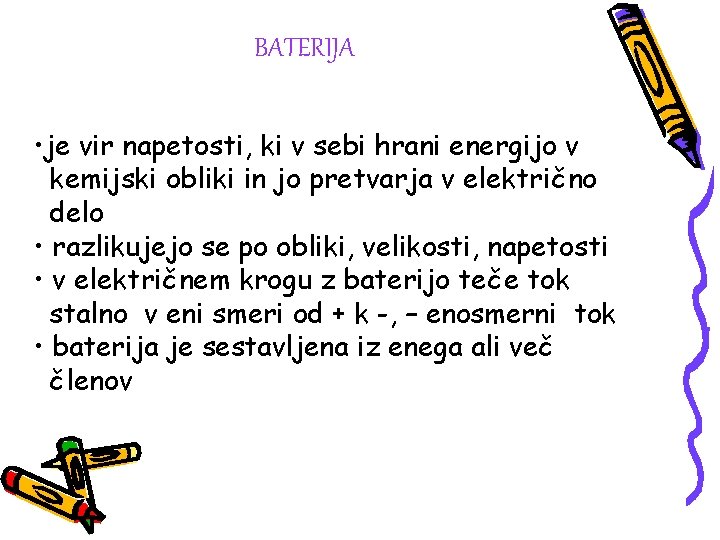

BATERIJA • je vir napetosti, ki v sebi hrani energijo v kemijski obliki in jo pretvarja v električno delo • razlikujejo se po obliki, velikosti, napetosti • v električnem krogu z baterijo teče tok stalno v eni smeri od + k -, – enosmerni tok • baterija je sestavljena iz enega ali več členov

Ploščata baterija je sestavljena iz treh manjših baterij (členov) vsak člen ima napetost 1, 5 V skupna napetost med poloma ploščate baterije je 4, 5 V

Vrste baterij • navadne baterije (nevarne zaradi izlitja in s tem poškodb električnih naprav) • alkalne baterije (zaščitene proti izlitju) • akumulatorske baterije (se dajo ponovno polniti)

Baterija • baterije imajo majhne napetosti • najpogostejše so: 1, 5 V, 4, 5 V in 9 V • elektrika iz baterij ljudem ni nevarna, kovinska kontakta ploščate baterije, lahko položimo celo na jezik in tako preizkusimo, ali je še polna

• Prazne baterije ne lahko odvržete le med posebej označene odpadke, saj vsebujejo zelo strupene snovi. • Zbirna mesta: večje trgovine, pošte …

DINAMO • vir izmenične napetosti • tok teče najprej v eni in nato še v nasprotni smeri (+ in – se izmenjujeta) • izmenični tok je tok, ki se mu smer neprestano spreminja • tudi električna napeljava v stanovanju je izmenična

AKUMULATOR • vir napetosti, ki v sebi hrani energijo v kemijski obliki in jo pretvarja v električno delo

SONČNE CELICE • alternativni vir, ne onesnažuje • vir napetosti, ki pretvarja svetlobno energijo v električno delo • majhna moč, nizka napetost • majhni porabniki (koče v visokogorju, svetilniki na morju, prometni znaki, sateliti)

GENERATOR • generator poganja turbine (vodna, vetrna, parna) • ustvarja električno napetost, ki poganja izmenični tok po sklenjenem električnem krogu

STIKALA Stikalo je električni element, s katerim lahko sklenemo ali razklenemo električni krog. Stikala se uporabljajo za vklapljanje in izklapljanje električnih vezij. Ko s stikalom vezje izklopimo, prekinemo električni krog in tok ne more več teči. Z vklopom spet sklenemo električni krog in tok znova steče žarnica zasveti.

Enopolna stikala sklenejo ali prekinejo električni krog s primikanjem ali odmikanjem stičnega (kontaktnega) elementa. Menjalna stikala so stikala, ki imajo tri priključke. Srednji priključek je stalni, z vklapljanjem stikala pa se izmenično sklene povezava z enim od preostalih dveh priključkov. Uporabljamo jih za razsvetljavo večjih prostorov npr. šolskih hodnikov, ki omogočajo vklop na eni strani hodnika in izklop na drugi strani hodnika in nasprotno. Tipkala so grajena tako, da je električni krog sklenjen tako dolgo, dokler držimo na gumb. Uporabljamo jih kot tipkala za zvonce, kot tipkala za sireno na kolesih z motorjem.
