Elektrik Devrelerinin Temelleri Neslihan Serap engr Devreler ve
- Slides: 25
Elektrik Devrelerinin Temelleri Neslihan Serap Şengör Devreler ve Sistemler A. B. D. oda no: 1107 tel no: 0212 285 3610 sengorn@itu. edu. tr
Ders Hakkında • 1 Yarıyıl içi sınavı • 3 Kısa sınav 17 Kasım 2014 % 30 29 Eylül 27 Ekim 8 Aralık • 1 Ödev % 30 +5 • Yarıyıl Sonu Sınavı % 40 Ders notlarına ve ders ile ilgili bazı dökümanlar erişmek için Ninova – ELE 211 - Dersin kaynakları EHB 211 - Dersin Kaynakları http: //ninova. itu. edu. tr/tr/dersler/elektrik-elektronik-fakultesi/5303/ehb-211/ FİNAL SINAVINA GİRMEYE HAK KAZANMAK İÇİN YARIYIL İÇİ DEĞERLENDİRMELERİNDEN EN AZ 15 ALMAK GEREKMEKTEDİR.
Kaynaklar: Yılmaz Tokad, “ Devre Analizi Dersleri” Kısım I, Çağlayan Kitabevi, 1986. Cevdet Acar, “Elektrik Devrelerinin Analizi” İ. T. Ü. Yayınları, 1995. L. O. Chua, C. A. Desoer, S. E. Kuh. “Linear and Nonlinear Circuits” Mc. Graw Hill, 1987, New York ( İşlenen Bölümler: 1 -8, 12)
Ders hakkında daha önemli bilgiler 2013 -2014 Güz: 58 kişiden 17’si VF HER ÜÇ KİŞİDEN BİRİ FİNALE BİLE GİREMİYOR NEDEN ? ?
ödewin ne olduğunu bile bilmiyom daha. . patlıycak sanki sınaw. . çünkü 2 saat baktım hala aynı sayfadayım ne yapmış diye anlamaya kasıyom ilk bölüm dersim hüsrana doğru ilerliyor. . allah belasını versin bu dersin Çok çok iyi bir derstir. insan hayatı böyle finalin de allah belasını versin böyle sorgulamaya başlar, çok uzaklara dersin de allah belasını versin : P : P dalarsınız bu dersler esnasında ve sonrasında. . midenizde kelebekler uçuşur. . bu dönem aldım, çok sevdim Bu derse nasıl çalışılır ? vermeyi düşünmüyorum. . Tanrı hepimizin Aha bu kitap çok iyidir : sel diyebileceğiniz yanında olsun. . . bir çözümlü örnek kitabı var mıdır ? Ya da. . hoca fotokopiye çalışma soruları bu dersi alacak arkadaşlara söylüyorum. bırakır, diyebileceğiniz bir hoca ? hocanız kim olursa olsun bu dersi adam akıllı öğrenip geçmeye bakın. bu derse evet ya bi kitap, not, çalışabileceğimiz sadece geçmek için çalışırsanız hem ilerisi herhangi bi kaynak önerebilecek biri yok sizin için daha zor olur, hem de havada mu? : ? derste anlatılanlardan pek bişi kalır. bu ders bir çok ders için hakikaten adı anlamıorum fazla örnek de çözmüyo hoca!! gibi temel niteliğinde. nası yapıcaz ne yapıcaz biri bişey söylesin lütfen. . . kanımca edt-dsa-sentez üçlemesinin en nası bi ders bu ya önemli basamağı. (bak önemli dedim, zor demedim : D)

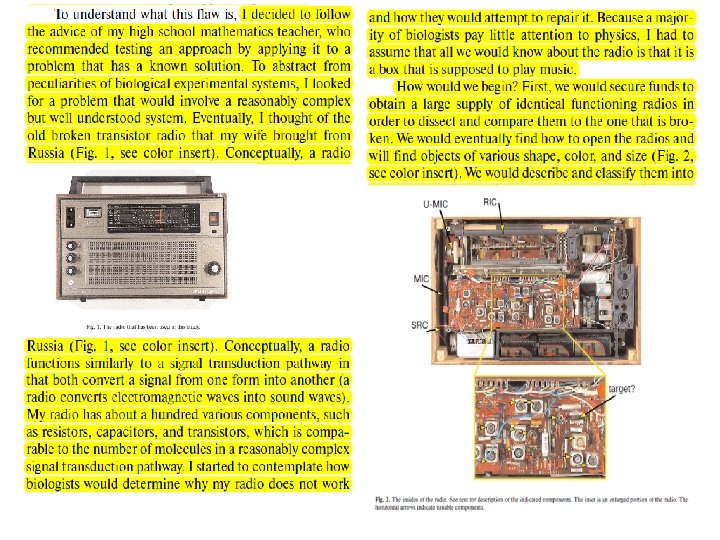

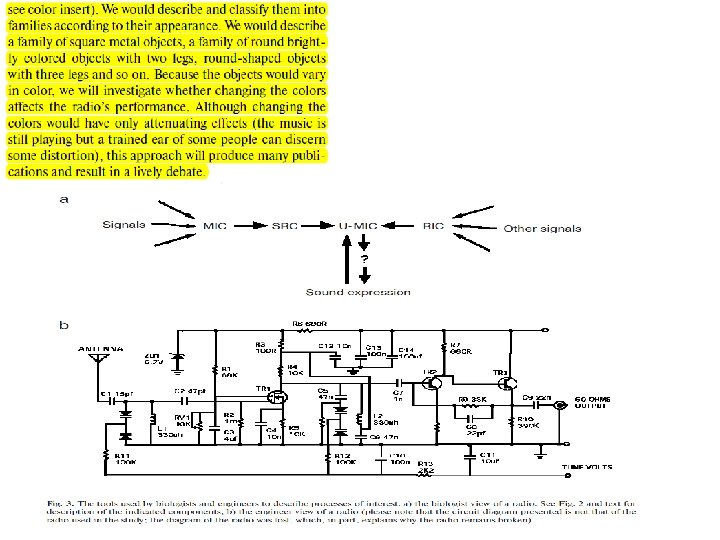

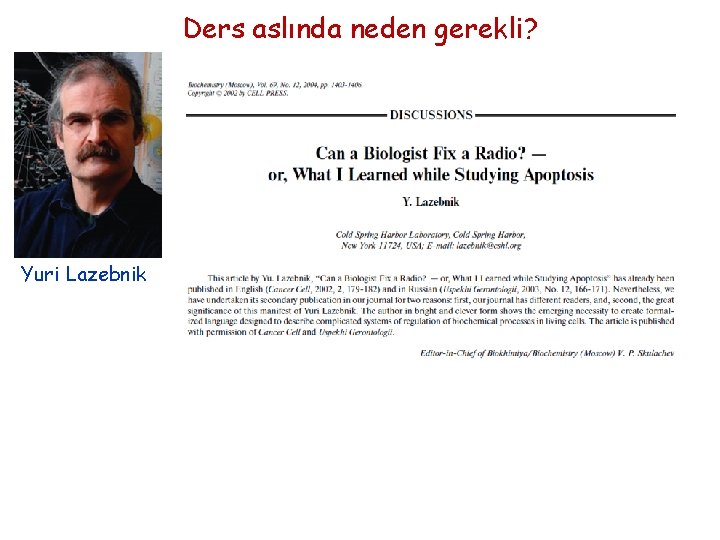

Ders aslında neden gerekli? Yuri Lazebnik
Derse başlamadan önce son söz
13 Mayıs 2014 Soma

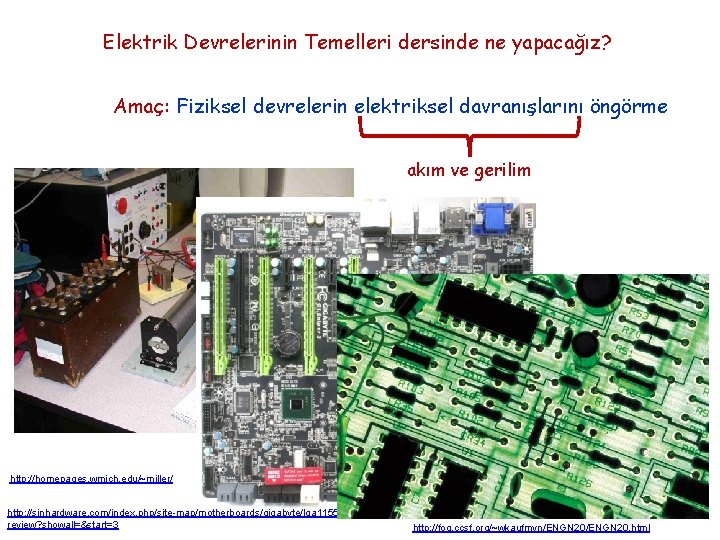

Elektrik Devrelerinin Temelleri dersinde ne yapacağız? Amaç: Fiziksel devrelerin elektriksel davranışlarını öngörme akım ve gerilim http: //homepages. wmich. edu/~miller/ http: //sinhardware. com/index. php/site-map/motherboards/gigabyte/lga 1155 -z 77/97 -g 1 -sniper-3/g 1 -sniper-3 -review/78 -g 1 -sniper-3 review? showall=&start=3 http: //fog. ccsf. org/~wkaufmyn/ENGN 20. html

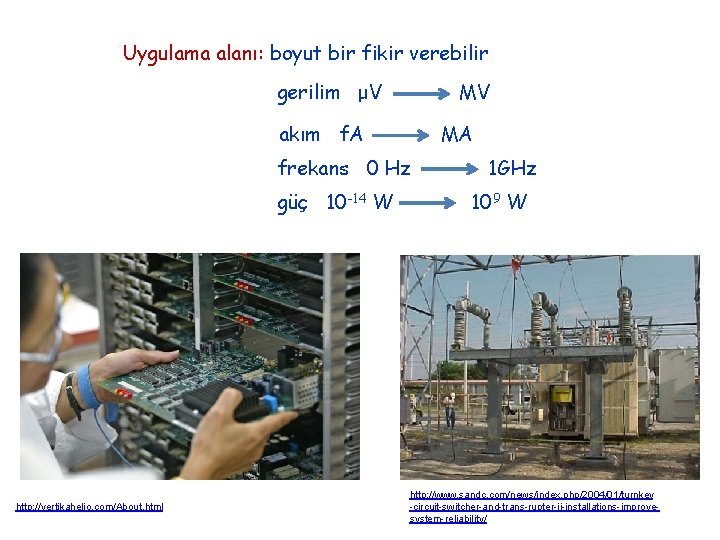

Uygulama alanı: boyut bir fikir verebilir gerilim μV MV akım f. A MA frekans 0 Hz güç 10 -14 W http: //vertikahelio. com/About. html 1 GHz 109 W http: //www. sandc. com/news/index. php/2004/01/turnkey -circuit-switcher-and-trans-rupter-ii-installations-improvesystem-reliability/

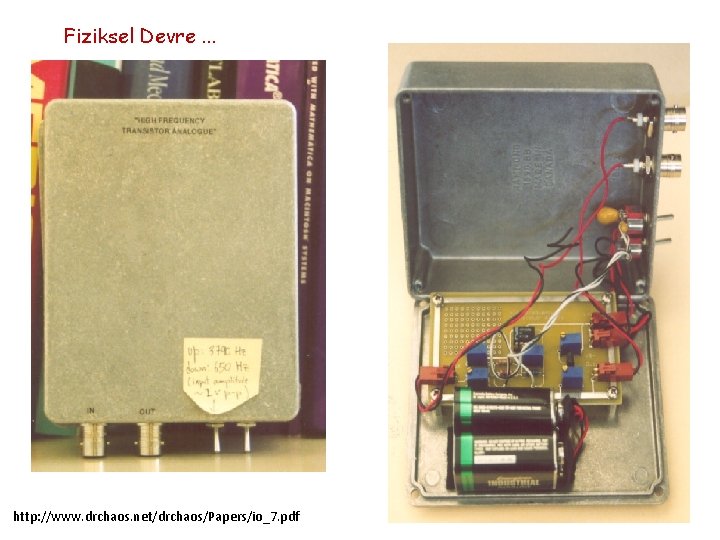

Fiziksel Devre. . . http: //www. drchaos. net/drchaos/Papers/io_7. pdf
. . . ve modeli
Teori oluştururken işe nasıl başlarız? Tanımlanmamış büyüklükler Aksiyomlar Sonra ne yaparız? Yeni büyüklükler için: Tanımlar Yeni sonuçlar için: Teoremler
Elektrik Devre Teorisi Tanımlanmamış büyüklükler Akım Gerilim i(t) [A] Uyarma Devresi v(t) [V] + _ A + _ V
Nasıl ölçeceğimize dikkat etmemiz gerekiyor uyumlu çift tanımlanacak akım ve gerilim 1 + _ 1 İ 1 (t) + v 1 (t) İ 2 (t) +_ 3 - uçlu eleman V 1 _ V 3 2 V 2 Kaç ucu var? iki uçlu eleman i 1(t 0)=2 A i 1(t 1)=-5 A v 1(t 0)=2 A v 1(t 1)=-32 V İ 3 (t) _ + 3 2

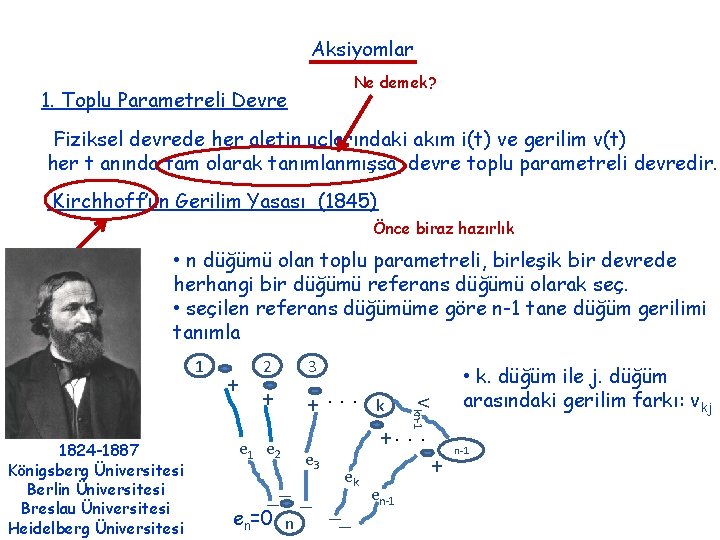

Aksiyomlar Ne demek? 1. Toplu Parametreli Devre Fiziksel devrede her aletin uçlarındaki akım i(t) ve gerilim v(t) her t anında tam olarak tanımlanmışsa, devre toplu parametreli devredir. Kirchhoff’un Gerilim Yasası (1845) Önce biraz hazırlık • n düğümü olan toplu parametreli, birleşik bir devrede herhangi bir düğümü referans düğümü olarak seç. • seçilen referans düğümüme göre n-1 tane düğüm gerilimi tanımla 1 3 + + e 1 e 2 e 3 . . . k +. ek __ _ __ en=0 n en-1 Vkn-1 1824 -1887 Königsberg Üniversitesi Berlin Üniversitesi Breslau Üniversitesi Heidelberg Üniversitesi + 2 . . + • k. düğüm ile j. düğüm arasındaki gerilim farkı: vkj n-1

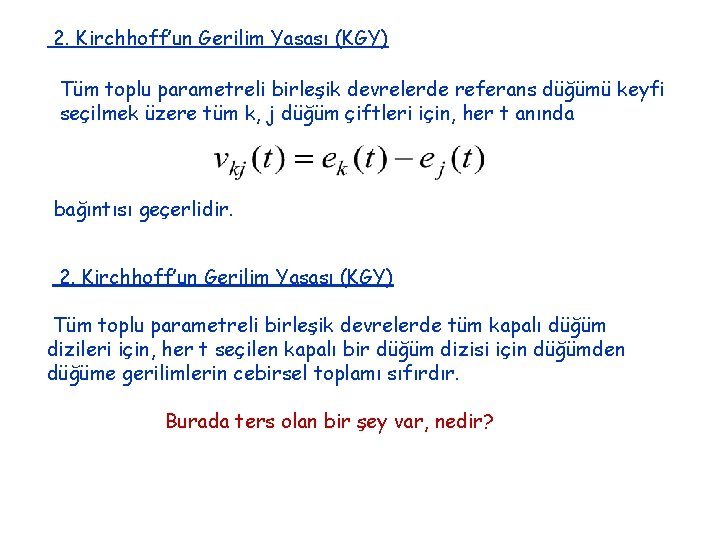

2. Kirchhoff’un Gerilim Yasası (KGY) Tüm toplu parametreli birleşik devrelerde referans düğümü keyfi seçilmek üzere tüm k, j düğüm çiftleri için, her t anında bağıntısı geçerlidir. 2. Kirchhoff’un Gerilim Yasası (KGY) Tüm toplu parametreli birleşik devrelerde tüm kapalı düğüm dizileri için, her t seçilen kapalı bir düğüm dizisi için düğümden düğüme gerilimlerin cebirsel toplamı sıfırdır. Burada ters olan bir şey var, nedir?

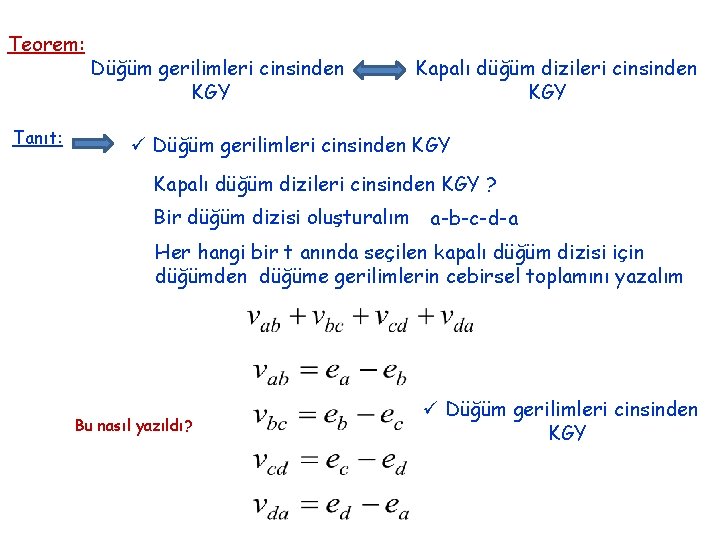

Teorem: Tanıt: Düğüm gerilimleri cinsinden KGY Kapalı düğüm dizileri cinsinden KGY ü Düğüm gerilimleri cinsinden KGY Kapalı düğüm dizileri cinsinden KGY ? Bir düğüm dizisi oluşturalım a-b-c-d-a Her hangi bir t anında seçilen kapalı düğüm dizisi için düğümden düğüme gerilimlerin cebirsel toplamını yazalım Bu nasıl yazıldı? ü Düğüm gerilimleri cinsinden KGY
ü Kapalı düğüm dizileri cinsinden KGY p-q-r-p r düğümünü referans seçelim Bu nasıl yazıldı?
Kirchhoff’un Akım Yasası (KAY) + _ Gauss Yüzeyi içi ve dışı tanımlı, sadece devre elemanlarını birleştiren bağlantıları kesecek şekilde çizilmiş yüzey 3. Kirchhoff’un Akım Yasası (KAY) Tüm toplu parametreli devrelerde, tüm Gauss yüzeyleri için her t anında Gauss yüzeyini kesen akımların cebirsel toplamı sıfırdır. 3. Kirchhoff’un Akım Yasası (KAY) (Düğümler için) Tüm toplu parametreli birleşik devrelerde, her t anında, herhangi bir düğümden çıkan akımların cebirsel toplamı sıfırdır. Burada da ters olan bir şey var, nedir?
Örnek 2 1 5 6 3 7 4 8 1 -a) Şekildeki devrede 5 Gauss yüzeyi belirleyin ve KAY yazın. b) Tüm düğümler için KAY yazın. c) Tüm elemanların gerilimlerini düğüm gerilimleri cinsinden yazın. d) 3, 4, 5 düğümden oluşan ikişer tane kapalı düğüm dizisi belirleyin ve KGY’sını yazın. L. O. Chua, C. A. Desoer, S. E. Kuh. “Linear and Nonlinear Circuits”, Mc. Graw Hill, 1987, New York
