ELEKTRICKHO NAPT aneb Od Voltova lnku k autobaterii
ELEKTRICKÉHO NAPĚTÍ aneb Od Voltova článku k autobaterii Paed. Dr. Jozef Beňuška jbenuska@nextra. sk
V různých elektrických spotřebičích se používají různé elektrické články = zdroje elektrického napětí. 4, 5 V Baterie el. článků akumulátor do notebooku 1, 5 V elektrické články akumulátor do mobilu akumulátor do kalkulačky baterie olověných akumulátorů

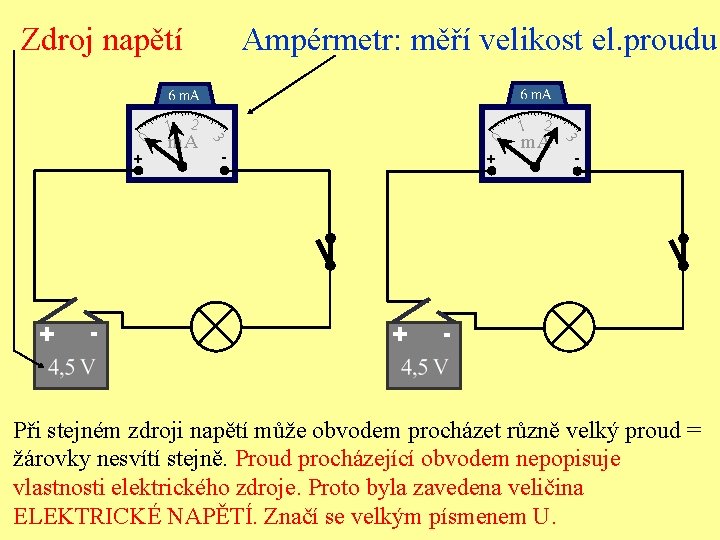

Zdroj napětí + - 0 m. A 1 - + + 2 m. A 3 + 2 3 0 1 Ampérmetr: měří velikost el. proudu - - Při stejném zdroji napětí může obvodem procházet různě velký proud = žárovky nesvítí stejně. Proud procházející obvodem nepopisuje vlastnosti elektrického zdroje. Proto byla zavedena veličina ELEKTRICKÉ NAPĚTÍ. Značí se velkým písmenem U.
Voltův článek - 2 V Zn 3 0 1 + Cu roztok H 2 SO 4 Do skleněné nádoby nalijeme zředěnou kyselinu sírovou a pak do ní ponoříme zinkovou a měděnou destičku. Voltmetr připojený k destičkám ukáže napětí asi 1 V.
Voltův článek - 2 V Zn 3 0 1 + Cu roztok H 2 SO 4 Elektrické napětí vzniklo chemickou reakcí kyseliny s kovovými elektrodami.
Voltův článek - - 2 V Zn 3 0 1 + Cu + roztok H 2 SO 4 Destičky článku nazýváme elektrody. Roztok kyseliny nazýváme elektrolyt. Na měděné elektrodě je kladný pól, na zinkové záporný.
Olověný akumulátor Pb Pb roztok H 2 SO 4 Olověný akumulátor má obě elektrody z olova, elektrolytem je roztok kyseliny sírové.
Olověný akumulátor: nabíjení nabíječkou + - Pb Pb roztok H 2 SO 4 Nabíjení - elektrody připojíme ke zdroji napětí = nabíječce. Elektroda připojená ke kladnému pólu se pokryje oxidem olovičitým. Akumulátor se stane zdrojem napětí.
Nabitý olověný akumulátor je zdrojem napětí - 2 V 3 0 1 Pb + Pb roztok H 2 SO 4 Pokud elektrody připojíme ke spotřebiči, postupně se akumulátor vybíjí. Elektrické napětí nabitého akumulátoru je asi 2, 4 V a při zapojení do obvodu postupně klesá. Novým nabíjením se znovu zvětšuje. Najdi si ve slovníku význam slova akumulátor (třeba na wikipédii).
Řešte úlohu: DÚ č. 3 Pro přehrávač potřebuješ zdroj s napětím 6 V. Jako zdroje napětí máš s dispozici 1, 5 V elektrické články. Kolik takovýchto elektrických článků potřebuješ? Jak články spojíš navzájem? Nakresli obrázek = schéma zapojení elektrických článků.
Jednotka elektrického napětí Základní jednotkou napětí je: 1 V (čteme jeden volt) Dalšími vedlejšími jednotkami jsou: Alesandro Volta italský fyzik 1 kilovolt 1 k. V = 1000 V = 103 V 1 megavolt 1 MV = 1 000 V = 106 V 1 milivolt 1 m. V = 0, 001 V = 10 -3 V Jednotka elektrického napětí je pojmenována po tomto italském fyzikovi. Proto se píše v jednotce velké V.
Řešte úlohu: DÚ č. 4 V tabulce doplň správné číselné hodnoty napětí: 4, 5 25 3 150
