Elektrické vlastnosti látek
* *Elektrické vlastnosti souvisí se stavbou atomu a vlastnostmi částic, ze kterých se atom skládá. Atom se skládá z: ……………… Částice v atomu jsou (připiš, kde daná částice je a jaký má el. náboj): ………………………………………………………
* * Pro připomenutí – tělesa i látky obsahují dva druhy nabitých částic: protony a elektrony. * Tyto nabité částice se musí v látce volně pohybovat (látkou musí být vodič). A to nejen neuspořádaným termickým pohybem. * Také se však musí pohybovat jedním směrem. A to zařídí elektrické pole, které kolem vodiče vznikne jeho připojením ke zdroji napětí. * Elektrický proud je uspořádaný pohyb nabitých částic.
*Elektrické pole *Kolem každého elektricky nabitého tělesa je neviditelné elektrické pole, které znázorňujeme pomocí siločar. *Na elektricky nabitá tělesa působí v elektrickém poli elektrická síla, která může být: …………………………………………………
* Značka : Q * Jednotka : C ( Coulomb) * Tělesa se stejnými náboji se odpuzují * Tělesa s opačnými náboji se přitahují *
* * Žárovka začne svítit, když k ní proud přivedeme. * K tomu potřebujeme zdroj napětí a vodiče. * Co je vodič? Nejčastěji jsou to dráty z mědi a hliníku. * A co je zdroj napětí? Může to být plochá baterie, různé velikosti monočlánků, akumulátor nebo elektrická zásuvka ve zdi.

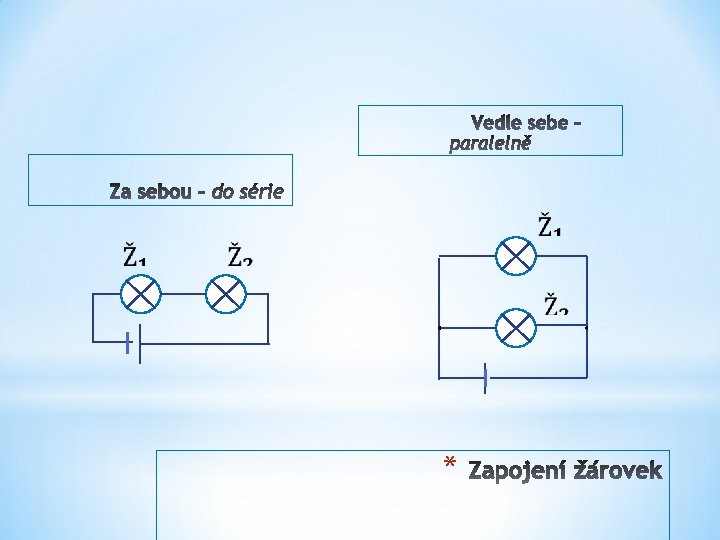

* Podle zapojení prvků v el. obvodě se obvody dělí na: *jednoduché – připomíná to kruh, prvky jsou v něm zapojeny za sebou (sériově), není v něm žádný uzel *složený (rozvětvený) – jsou v něm uzly, některé prvky jsou tak zapojeny vedle sebe (paralelně)
* * Napětí si můžeme představit jakousi „sílu“, která „protlačuje“ proud obvodem. * Když je napětí zdroje příliš malé, zdroj „protlačí“ obvodem jen malý proud. Když je napětí naopak příliš velké, prochází obvodem příliš velký proud, a to může spotřebič poničit. * Jednotkou napětí je volt. Značka této jednotky je V. * Napětí monočlánku je 1, 5 V. Napětí ploché baterie je 4, 5 V. Napětí v zásuvce je přibližně 230 V. Napětí autobaterie je 12 V. * Každý spotřebič je určen pro určité napětí.
Schematické značky používané v elektrických obvodech Součásti Zdroj - článek Žárovka Vodič Spínač - vypnuto Schematické značky
V elektrickém obvodu se setkáme s dalšími schematickými značkami. Baterie – složená ze tří článků Vodivé spojení vodičů Křížení vodičů –bez vodivého spojení Spínač -sepnutý Zdroj střídavého proudu ~
* Elektrický obvod Jednoduchý elektrický obvod získáme, když spojíme pomocí vodičů baterii se žárovkou. Do tohoto obvodu zapojujeme spínač, abychom ho mohli ovládat.
Schéma obvodu. Obvod kreslíme pomocí schematických značek. Žárovka Vodiče Spínač Zdroj
Schéma obvodu. Obvod kreslíme pomocí schematických značek. Žárovka Vodiče Spínač Zdroj
* Kdy protéká obvodem elektrický proud? Obvodem protéká elektrický proud, když jsou všechny jeho součásti vodivě spojeny a spínač je sepnut.

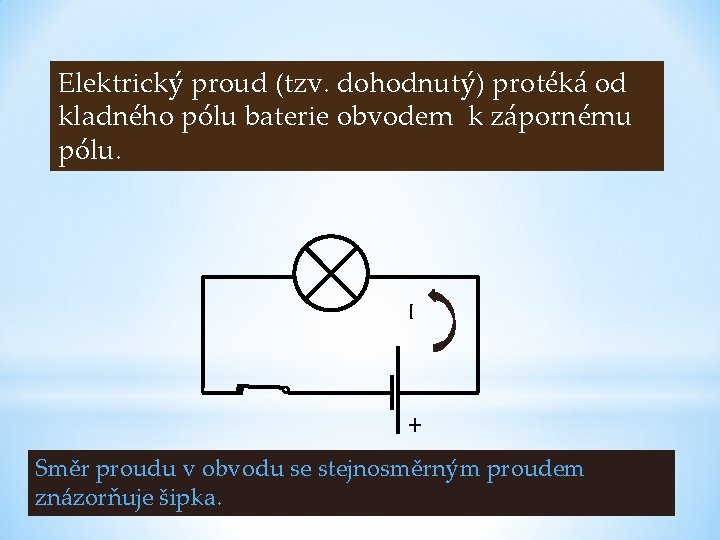

Elektrický proud (tzv. dohodnutý) protéká od kladného pólu baterie obvodem k zápornému pólu. I + Směr proudu v obvodu se stejnosměrným proudem znázorňuje šipka.
* Proud prochází obvodem jen tehdy, když je obvod uzavřený a je v něm zdroj. * Aby jednoduchý obvod správně pracoval, musí být napětí zdroje přibližně stejné jako napětí, pro které je určen spotřebič. * U některých spotřebičů musí být zachována správná polarita zdroje. *
* a) b) e) d) c) = 4, 5 V Na kterých obrázcích bude žárovka svítit? PROČ?
